公布日：2022.04.12
申請日：2021.07.19
分類號：C02F1/40(2006.01)I;C02F1/24(2006.01)I;C02F1/28(2006.01)I;C02F1/52(2006.01)I;C02F1/68(2006.01)I;C02F101/32(2006.01)N
摘要
本發明實施例提供一種可移動廢水處理裝置，包括箱體，所述箱體內設置有試劑添加箱、隔油池和氣浮池；所述隔油池包括第一出口和用于輸入廢水的第一入口，所述氣浮池包括第二入口、第三入口和第二出口；所述隔油池的第一出口通過第一管道與所述氣浮池的第二入口連通，所述試劑添加箱與所述氣浮池的第三入口連通；所述隔油池內設置有除油凝膠。通過設置該可移動廢水處理裝置處理的廢水，可去除廢水中的含油物質和懸浮物，從而提高廢水處理效果。
權利要求書

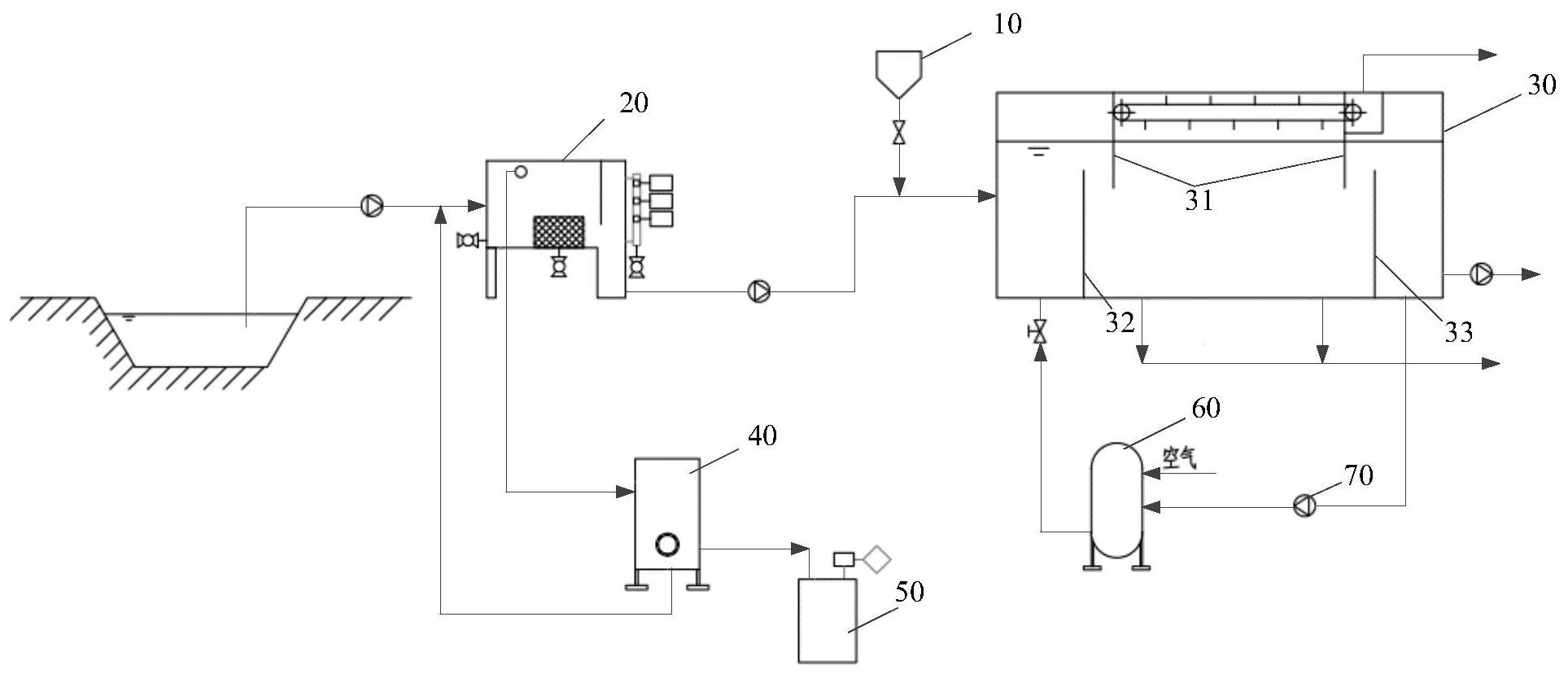

1.一種可移動廢水處理裝置，其特征在于，包括箱體，所述箱體內設置有試劑添加箱、隔油池和氣浮池；所述隔油池包括第一出口和用于輸入廢水的第一入口，所述氣浮池包括第二入口、第三入口和第二出口；所述隔油池的第一出口通過第一管道與所述氣浮池的第二入口連通，所述試劑添加箱與所述氣浮池的第三入口連通；所述隔油池內設置有除油凝膠。
2.根據權利要求1所述的可移動廢水處理裝置，其特征在于，所述裝置還包括油水分離器和回收罐，所述隔油池側壁上部設置有一開口，所述油水分離器的第一端口通過第二管道與所述開口連通，所述油水分離器的第二端口通過第三管道與所述回收罐連通。
3.根據權利要求2所述的可移動廢水處理裝置，其特征在于，所述隔油池還包括第四入口，所述油水分離器的第三端口通過第四管道與所述隔油池的第四入口連通。
4.根據權利要求1所述的可移動廢水處理裝置，其特征在于，所述氣浮池包括池體及設置于所述池體上部的浮渣收集擋板；所述池體內設置有第一分隔板，所述第一分隔板自所述池體底部向上延伸，所述第一分隔板將所述池體分隔成相互連通的第一腔室和第二腔室；所述第二入口和所述第三入口位于所述第一腔室側壁；所述浮渣收集擋板位于所述第二腔室，且所述浮渣收集擋板與所述第一分隔板之間具有間隙。
5.根據權利要求4所述的可移動廢水處理裝置，其特征在于，所述第一分隔板與所述浮渣收集擋板的長度之和大于在所述池體側壁的高度。
6.根據權利要求4所述的可移動廢水處理裝置，其特征在于，所述裝置還包括用于輸出氣體的溶氣罐，所述氣浮池還包括第五入口，所述第五入口位于所述第一腔室底部，所述溶氣罐的第一端口通過第五管道與所述第五入口連通。
7.根據權利要求6所述的可移動廢水處理裝置，其特征在于，所述池體內還設置有第二分隔板，所述第二分隔板將所述第二腔室分隔成第一子腔室和第二子腔室；所述浮渣收集擋板位于所述第一子腔室，且所述浮渣收集擋板與所述第二分隔板之間具有間隙；所述第二出口設置于所述第二子腔室。
8.根據權利要求7所述的可移動廢水處理裝置，其特征在于，所述裝置還包括回流泵，所述氣浮池還包括第三出口，所述第三出口設置于所述第二子腔室底部，所述回流泵的第一端口通過第六管道與所述第三出口連通，所述回流泵的第二端口通過第七管道與所述溶氣罐的第二端口連通。
9.根據權利要求1所述的可移動廢水處理裝置，其特征在于，所述試劑添加箱內設置有混凝劑。
10.根據權利要求7所述的可移動廢水處理裝置，其特征在于，還包括泥漿箱，所述第二子腔室底部設置有排泥口，所述排泥口通過第八管道與所述泥漿箱連通。
發明內容
本發明實施例提供一種可移動廢水處理裝置，能夠解決目前國內場地修復項目中，采用現有的含油廢水的處理方法對含油廢水進行處理，處理效果差、耗時長且占地面積大的問題。
為了解決上述技術問題，本申請是這樣實現的：
本發明實施例提供一種可移動廢水處理裝置，包括箱體，所述箱體內設置有試劑添加箱、隔油池和氣浮池；
所述隔油池包括第一出口和用于輸入廢水的第一入口，所述氣浮池包括第二入口、第三入口和第二出口；
所述隔油池的第一出口通過第一管道與所述氣浮池的第二入口連通，所述試劑添加箱與所述氣浮池的第三入口連通；
所述隔油池內設置有除油凝膠。
本發明實施例中，廢水從隔油池的第一入口進入含有除油凝膠的隔油池后，從第一出口排出，并經第一管道，從氣浮池的第二入口進入氣浮池，同時試劑添加箱內的試劑從第三入口進入氣浮池后，廢水經氣浮池的第二出口排出，通過該可移動廢水處理裝置處理的廢水，可去除廢水中的含油物質和懸浮物，從而提高廢水處理效果。
（發明人：李紫龍;張英婷;高然;蔣妮娜;李林;向林）
