公布日：2022.04.05
申請日：2021.11.29
分類號：C02F9/04(2006.01)I;B01D36/04(2006.01)I;B01D19/00(2006.01)I
摘要
本發明涉及廢水處理技術領域，提供了一種脫硫廢水處理系統，包括用于處理廢水的處理裝置以及用于檢測澄清液的測量裝置，所述測量裝置包括供澄清液進入的測量池以及進行測量的濁度探頭，所述測量池中設有渦旋盤。本發明的一種脫硫廢水處理系統，通過處理裝置可以將脫硫廢水進行處理，得到的澄清液可以通過測量裝置進行測量，在測量時通過渦旋盤可以防止雜質沉積影響到測量精度，消除測量池內所有大顆粒雜質附著到傳感器上對濁度探頭的影響；通過消泡裝置可以消除微小氣泡，配合測量池中的渦旋盤來達到減少對探頭影響的目的。
權利要求書
1.一種脫硫廢水處理系統，其特征在于：包括用于處理廢水的處理裝置以及用于檢測澄清液的測量裝置，所述測量裝置包括供澄清液進入的測量池以及進行測量的濁度探頭，所述測量池中設有渦旋盤。

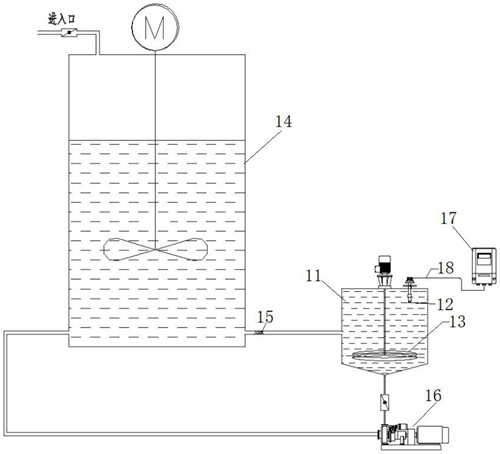

2.如權利要求1所述的一種脫硫廢水處理系統，其特征在于：所述測量裝置還包括用于儲存澄清液的廢水罐，所述廢水罐的其中的出液口與所述測量池的進液口通過管道連通。
3.如權利要求2所述的一種脫硫廢水處理系統，其特征在于：所述管道中設有消泡裝置。
4.如權利要求2所述的一種脫硫廢水處理系統，其特征在于：所述測量裝置還包括用于將所述測量池中的澄清液循環至所述廢水罐中的渦輪泵。
5.如權利要求1所述的一種脫硫廢水處理系統，其特征在于：所述處理裝置包括脫硫廢水緩存罐以及斜板/斜管沉降池，脫硫廢水從所述脫硫廢水緩存罐流向所述斜板/斜管沉降池進行沉降處理。
6.如權利要求6所述的一種脫硫廢水處理系統，其特征在于：所述測量裝置設在所述斜板/斜管沉降池出口處。
7.如權利要求6所述的一種脫硫廢水處理系統，其特征在于：所述斜板/斜管沉降池的入口設置有PH計。
8.如權利要求7所述的一種脫硫廢水處理系統，其特征在于：所述處理裝置還包括石灰添加組件，當所述脫硫廢水的PH值小于10時，所述石灰添加組件向所述脫硫廢水中加入石灰。
9.如權利要求6所述的一種脫硫廢水處理系統，其特征在于：所述處理裝置還包括盤式過濾機，所述盤式過濾機用于將所述斜板/斜管沉降池排出的污泥及渾濁脫硫廢水進行過濾，并將過濾后的脫硫廢水再次送入所述斜板/斜管沉降池。
10.如權利要求6所述的一種脫硫廢水處理系統，其特征在于：所述處理裝置還包括用于將所述盤式過濾機過濾的污泥及懸浮物壓制成泥餅的壓濾機。
發明內容
本發明的目的在于提供一種脫硫廢水處理系統，至少可以解決現有技術中的部分缺陷。
為實現上述目的，本發明實施例提供如下技術方案：一種脫硫廢水處理系統，包括用于處理廢水的處理裝置以及用于檢測澄清液的測量裝置，所述測量裝置包括供澄清液進入的測量池以及進行測量的濁度探頭，所述測量池中設有渦旋盤。
進一步，所述測量裝置還包括用于儲存澄清液的廢水罐，所述廢水罐的其中的出液口與所述測量池的進液口通過管道連通。
進一步，所述管道中設有消泡裝置。
進一步，所述測量裝置還包括用于將所述測量池中的澄清液循環至所述廢水罐中的渦輪泵。
進一步，所述處理裝置包括脫硫廢水緩存罐以及斜板/斜管沉降池，脫硫廢水從所述脫硫廢水緩存罐流向所述斜板/斜管沉降池進行沉降處理。
進一步，所述測量裝置設在所述斜板/斜管沉降池出口處。
進一步，所述斜板/斜管沉降池的入口設置有PH計。
進一步，所述處理裝置還包括石灰添加組件，當所述脫硫廢水的PH值小于10時，所述石灰添加組件向所述脫硫廢水中加入石灰。
進一步，所述處理裝置還包括盤式過濾機，所述盤式過濾機用于將所述斜板/斜管沉降池排出的污泥及渾濁脫硫廢水進行過濾，并將過濾后的脫硫廢水再次送入所述斜板/斜管沉降池。
進一步，所述處理裝置還包括用于將所述盤式過濾機過濾的污泥及懸浮物壓制成泥餅的壓濾機。
與現有技術相比，本發明的有益效果是：一種脫硫廢水處理系統，通過處理裝置可以將脫硫廢水進行處理，得到的澄清液可以通過測量裝置進行測量，在測量時通過渦旋盤可以防止雜質聚集影響到測量精度；通過消泡裝置可以消除微小氣泡，配合測量池中的渦旋盤來達到減少對探頭影響的目的。
（發明人：李湧;尹衛華;黃強）
