    高新高氨氮污水處理一體化系統

    發布時間:2024-3-5 10:50:18  中國污水處理工程網

    公布日:2023.05.02

    申請日:2022.12.27

    分類號:C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2023.01)N;C02F101/16(2006.01)N

    摘要

    本發明公開了一種高氨氮污水處理一體化裝置,包括沉淀箱、分級過濾箱和凈化消毒箱,所述沉淀箱一側上端安裝有進液過濾機構,所述沉淀箱上端一側安裝有第一定量下藥機構,所述分級過濾箱上端一側通過第一連通液管與沉淀箱上端另一側連接,所述凈化消毒箱上端一側通過第二連通液管與分級過濾箱上端另一側連接。該高氨氮污水處理一體化裝置,通過進液過濾機構,便于對輸送進入沉淀箱中的污水進行初步過濾,將較大的顆粒物和雜質進行去除,通過第一定量下藥機構,便于自動對藥物進行下料,然后搭配第一攪拌機構使用,能夠與沉淀箱內部的污水進行充分混合,提高污水混凝效果,使得污水中的細小雜質能夠快速沉淀,從而固液分離。


    權利要求書

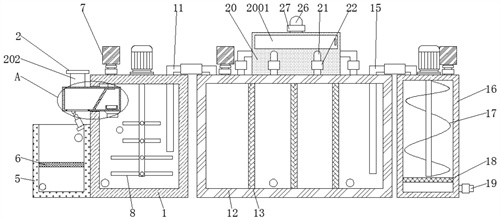

    1.一種高氨氮污水處理一體化裝置,包括沉淀箱(1)、分級過濾箱(12)和凈化消毒箱(16),其特征在于:所述沉淀箱(1)一側上端安裝有進液過濾機構(2),且進液過濾機構(2)外側下端下方安裝有收納盒(5),同時收納盒(5)內部下端安裝有第一濾水板(6),所述沉淀箱(1)上端一側安裝有第一定量下藥機構(7),且定量下藥機構(7)下端貫穿沉淀箱(1)與進液過濾機構(2)內側上端連接,同時沉淀箱(1)中間安裝有第一攪拌機構(8);所述分級過濾箱(12)上端一側通過第一連通液管(11)與沉淀箱(1)上端另一側連接,且第一連通液管(11)上安裝有第一抽液泵,同時分級過濾箱(12)內部等距安裝有多個分級過濾機構(13)將分級過濾箱(12)內部分隔成多個過濾腔,用于提高過濾效果,所述分級過濾箱(12)背面安裝有循環回流管(14),且分級過濾箱(12)上端一側安裝有第二定量下藥機構,同時分級過濾箱(12)上端中間安裝有氣體過濾機構;所述凈化消毒箱(16)上端一側通過第二連通液管(15)與分級過濾箱(12)上端另一側連接,且凈化消毒箱(16)中間安裝有第二攪拌機構(17),同時凈化消毒箱(16)上端另一側安裝有第三定量下藥機構,所述凈化消毒箱(16)內部下端安裝有第二濾水板(18),且凈化消毒箱(16)一側下端安裝有排液管(19),同時排液管(19)上安裝有單向閥。

    2.如權利要求1所述的高氨氮污水處理一體化裝置,其特征在于:所述沉淀箱(1)背面中間與液體輸送管(9)一端連接,且液體輸送管(9)另一端與收納盒(5)背面下端一側連接,同時液體輸送管(9)上安裝有輸液泵,所述沉淀箱(1)背面一側下端與沉淀物輸送管(10)一端連接,且沉淀物輸送管(10)另一端與收納盒(5)背面上端一側連接,同時沉淀物輸送管(10)上安裝有抽污泵。

    3.如權利要求1所述的高氨氮污水處理一體化裝置,其特征在于:所述進液過濾機構(2)包括過濾盒(201),所述過濾盒(201)外側上端安裝有進液管(202),且過濾盒(201)內部中間傾斜設置有過濾柵欄(203),同時過濾盒(201)內側下端安裝有下液管道(205),所述下液管道(205)上端中間安裝有儲藥盒(204),且儲藥盒(204)盒體均開設有多個通孔,同時過濾盒(201)正面外側安裝有透明板(206)。

    4.如權利要求3所述的高氨氮污水處理一體化裝置,其特征在于:所述過濾盒(201)外側下端活動連接有旋轉板(3),且旋轉板(3)與過濾盒(201)連接處設置有密封條,同時旋轉板(3)下端與電動伸縮桿(4)的輸出端連接,所述電動伸縮桿(4)傾斜安裝在收納盒(5)內部靠近沉淀箱(1)一側。

    5.如權利要求1所述的高氨氮污水處理一體化裝置,其特征在于:所述第一定量下藥機構(7)包括進藥管(701),所述進藥管(701)上端內側與儲藥罐(702)下端外側螺紋連接,且儲藥罐(702)上端兩側對稱開設有進藥口(703),同時儲藥罐(702)上端內側中間安裝有電動推桿(704),所述電動推桿(704)的輸出端與橡膠塞頭(705)上端中間連接,且橡膠塞頭(705)與儲藥罐(702)下端中間開口卡合連接。

    6.如權利要求5所述的高氨氮污水處理一體化裝置,其特征在于:所述進藥管(701)內部中間兩側對稱傾斜安裝有導藥板(706),且兩個所述導藥板(706)下端向中間靠攏,同時兩個所述導藥板(706)中間下方設置有旋轉擋板(707),所述旋轉擋板(707)兩側中間通過轉桿與進藥管(701)內壁活動連接。

    7.如權利要求1所述的高氨氮污水處理一體化裝置,其特征在于:所述分級過濾機構(13)包括擋板架(1301),所述擋板架(1301)兩側對稱安裝有過濾網板(1302),且兩側所述過濾網板(1302)內側與棉紗網(1303)一側貼合,同時兩個所述棉紗網(1303)中間安裝有吸附碳板(1304)。

    8.如權利要求1所述的高氨氮污水處理一體化裝置,其特征在于:所述氣體過濾機構包括氣體凈化箱(20),所述氣體凈化箱(20)正面上端安裝有清理箱門(2001),且氣體凈化箱(20)正面和側面均安裝有氣管(21),同時每個所述氣管(21)的另一端與分級過濾箱(12)上端連接,每個所述氣管(21)的位置與分級過濾箱(12)內部分隔的腔體位置一一相對應設置,且每個所述氣管(21)上均安裝有氣閥(22),所述氣體凈化箱(20)上端中間安裝有連通氣管(26),且連通氣管(26)上安裝有抽吸泵(27),同時連通氣管(26)另一端與氣體濃度檢測裝置(28)上端連接,所述氣體濃度檢測裝置(28)下端中間通過回收管(29)和氣體凈化箱(20)背面中間下端連接,且氣體濃度檢測裝置(28)一側安裝有排氣管(30),同時回收管(29)和排氣管(30)上均安裝有電磁閥。

    9.如權利要求8所述的高氨氮污水處理一體化裝置,其特征在于:所述氣體凈化箱(20)內部?jì)蓚壬隙藢ΨQ(chēng)安裝有兩對搭塊,且下側一對所述搭塊通過過篩網板(23)連接,同時過篩網板(23)上端內部安裝有潮濕墊布層(24),上側一對所述搭塊通過活性碳板(25)連接。

    發明內容

    本發明的目的在于提供一種高氨氮污水處理一體化裝置,以解決上述背景技術中提出的現有的裝置在使用時,污水的混凝效果差,且不便于對污水進行過濾,同時還不便于對含有高氮氨分子的污泥進行清理,而凈化過程中產生的氨氣未進行濃度降低,使得排放至空氣中容易增加該地區的空氣污染,影響附近區民和工作人員的呼吸道健康的問題。

    為實現上述目的,本發明提供如下技術方案:一種高氨氮污水處理一體化裝置,包括沉淀箱、分級過濾箱和凈化消毒箱,

    所述沉淀箱一側上端安裝有進液過濾機構,且進液過濾機構外側下端下方安裝有收納盒,同時收納盒內部下端安裝有第一濾水板,所述沉淀箱上端一側安裝有第一定量下藥機構,且定量下藥機構下端貫穿沉淀箱與進液過濾機構內側上端連接,同時沉淀箱中間安裝有第一攪拌機構;

    所述分級過濾箱上端一側通過第一連通液管與沉淀箱上端另一側連接,且第一連通液管上安裝有第一抽液泵,同時分級過濾箱內部等距安裝有多個分級過濾機構將分級過濾箱內部分隔成多個過濾腔,用于提高過濾效果,所述分級過濾箱背面安裝有循環回流管,且分級過濾箱上端一側安裝有第二定量下藥機構,同時分級過濾箱上端中間安裝有氣體過濾機構;

    所述凈化消毒箱上端一側通過第二連通液管與分級過濾箱上端另一側連接,且凈化消毒箱中間安裝有第二攪拌機構,同時凈化消毒箱上端另一側安裝有第三定量下藥機構,所述凈化消毒箱內部下端安裝有第二濾水板,且凈化消毒箱一側下端安裝有排液管,同時排液管上安裝有單向閥。

    優選的,所述沉淀箱背面中間與液體輸送管一端連接,且液體輸送管另一端與收納盒背面下端一側連接,同時液體輸送管上安裝有輸液泵,所述沉淀箱背面一側下端與沉淀物輸送管一端連接,且沉淀物輸送管另一端與收納盒背面上端一側連接,同時沉淀物輸送管上安裝有抽污泵。

    優選的,所述進液過濾機構包括過濾盒,所述過濾盒外側上端安裝有進液管,且過濾盒內部中間傾斜設置有過濾柵欄,同時過濾盒內側下端安裝有下液管道,所述下液管道上端中間安裝有儲藥盒,且儲藥盒盒體均開設有多個通孔,同時過濾盒正面外側安裝有透明板。

    優選的,所述過濾盒外側下端活動連接有旋轉板,且旋轉板與過濾盒連接處設置有密封條,同時旋轉板下端與電動伸縮桿的輸出端連接,所述電動伸縮桿傾斜安裝在收納盒內部靠近沉淀箱一側。

    優選的,所述第一定量下藥機構包括進藥管,所述進藥管上端內側與儲藥罐下端外側螺紋連接,且儲藥罐上端兩側對稱開設有進藥口,同時儲藥罐上端內側中間安裝有電動推桿,所述電動推桿的輸出端與橡膠塞頭上端中間連接,且橡膠塞頭與儲藥罐下端中間開口卡合連接。

    優選的,所述進藥管內部中間兩側對稱傾斜安裝有導藥板,且兩個所述導藥板下端向中間靠攏,同時兩個所述導藥板中間下方設置有旋轉擋板,所述旋轉擋板兩側中間通過轉桿與進藥管內壁活動連接。

    優選的,所述分級過濾機構包括擋板架,所述擋板架兩側對稱安裝有過濾網板,且兩側所述過濾網板內側與棉紗網一側貼合,同時兩個所述棉紗網中間安裝有吸附碳板。

    優選的,所述氣體過濾機構包括氣體凈化箱,所述氣體凈化箱正面上端安裝有清理箱門,且氣體凈化箱正面和側面均安裝有氣管,同時每個所述氣管的另一端與分級過濾箱上端連接,每個所述氣管的位置與分級過濾箱內部分隔的腔體位置一一相對應設置,且每個所述氣管上均安裝有氣閥,所述氣體凈化箱上端中間安裝有連通氣管,且連通氣管上安裝有抽吸泵,同時連通氣管另一端與氣體濃度檢測裝置上端連接,所述氣體濃度檢測裝置下端中間通過回收管和氣體凈化箱背面中間下端連接,且氣體濃度檢測裝置一側安裝有排氣管,同時回收管和排氣管上均安裝有電磁閥。

    優選的,所述氣體凈化箱內部?jì)蓚壬隙藢ΨQ(chēng)安裝有兩對搭塊,且下側一對所述搭塊通過過篩網板連接,同時過篩網板上端內部安裝有潮濕墊布層,上側一對所述搭塊通過活性碳板連接。

    與現有技術相比,本發明的有益效果是:該高氨氮污水處理一體化裝置,

    (1)為了解決現有的裝置在使用時,污水的混凝效果差,且不便于對污水進行過濾的問題,本申請設置有進液過濾機構、第一定量下藥機構和第一攪拌機構,通過進液過濾機構,便于對輸送進入沉淀箱中的污水進行初步過濾,將較大的顆粒物和雜質進行去除,避免進入沉淀箱對箱體造成損壞,通過第一定量下藥機構,便于自動對藥物進行下料,然后搭配第一攪拌機構使用,能夠與沉淀箱內部的污水進行充分混合,提高污水混凝效果,使得污水中的細小雜質能夠快速沉淀,從而固液分離;

    (2)為了解決不便于對含有高氮氨分子的污泥進行清理的問題,本申請設置有旋轉板、電動伸縮桿、收納盒、第一濾水板和沉淀物輸送管,通過電動伸縮桿帶動旋轉板向下旋轉,便于將過濾盒中過濾出的雜質進行清理,同時通過沉淀物輸送管,便于將沉淀箱底部的污泥輸送至收納盒中,然后通過收納盒中的第一濾水板將污泥中的水分進行過濾,從而污泥凝固,使得后期方便對過濾沉淀后的污泥和雜質進行清理,提高裝置使用的實用性;

    (3)為了解決凈化過程中產生的氨氣未進行濃度降低,使得排放至空氣中容易增加該地區的空氣污染,影響附近區民和工作人員的呼吸道健康的問題,本申請設置有氣體過濾機構,通過氣體過濾機構便于對產生的氨氣濃度進行降低,從而降低對該地區的空氣污染,進一步提高裝置使用的環保性。

    (發明人:李志寬;李鋒;付雷;謝雪軍;房冬冬)
