公布日：2023.05.09
申請日：2022.12.05
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種污水零排放回收處理裝置及回收處理工藝，涉及污水處理技術領域，包括箱體，所述箱體上設置有進水口和出水口，并且箱體內部靠近進水口的位置設置有初步過濾組件，箱體內部靠近出水口的位置設置有二次過濾組件；所述二次過濾組件包括弧形濾網、第一清潔件和第二清潔件，所述弧形濾網固定設置在箱體內靠近出水口的位置，弧形濾網將箱體分隔成第一處理區和第二處理區；所述第一清潔件和第二清潔件均位于第一處理區內。本發明設計新穎，操作簡單，通過初步過濾組件和二次過濾組件的設置，第一過濾組件可以對污水進行初步的過濾處理，二次過濾組件可以對污水進行再次的過濾處理，過濾處理效果好。
權利要求書

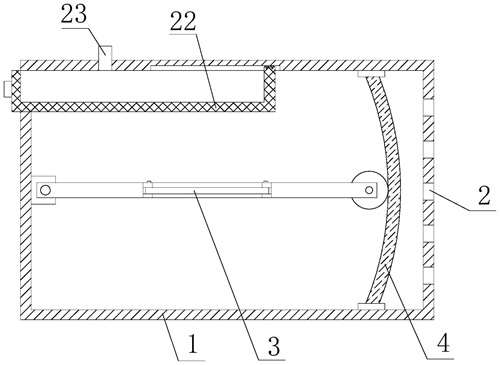

1.一種污水零排放回收處理裝置，包括箱體(1)，其特征在于，所述箱體(1)上設置有進水口和出水口(2)，并且箱體(1)內部靠近進水口的位置設置有初步過濾組件，箱體(1)內部靠近出水口(2)的位置設置有二次過濾組件(3)；所述二次過濾組件(3)包括弧形濾網(4)、第一清潔件和第二清潔件，所述弧形濾網(4)固定設置在箱體(1)內靠近出水口(2)的位置，弧形濾網(4)將箱體(1)分隔成第一處理區和第二處理區；所述第一清潔件和第二清潔件均位于第一處理區內，所述第一清潔件活動設置在箱體(1)的內側壁，并且第一清潔件用于對弧形濾網(4)進行清潔，所述第二清潔件固定設置在第一清潔件上，第二清潔件用于對箱體(1)的內側壁進行清潔。
2.根據權利要求1所述的一種污水零排放回收處理裝置，其特征在于，第一清潔件包括轉動桿(5)、承載桿(6)和多個清潔輪(7)，所述轉動桿(5)的一端活動安裝在箱體(1)的內側壁上，所述承載桿(6)固定安裝在轉動桿(5)的另一端，多個清潔輪(7)均設置在承載桿(6)上，并且多個清潔輪(7)沿承載桿(6)的長度方向布置。
3.根據權利要求2所述的一種污水零排放回收處理裝置，其特征在于，所述第一清潔件還包括多個固定筒(8)和多個活動桿(9)，多個固定筒(8)沿承載桿(6)長度方向布置并均安裝在承載桿(6)上，多個活動桿(9)分別與多個固定筒(8)一一對應設置，多個活動桿(9)的一端分別活動插設在對應的固定筒(8)上，固定筒(8)內設置有與活動桿(9)固定連接的第一彈簧(10)，多個清潔輪(7)分別與多個活動桿(9)一一對應設置，并且多個清潔輪(7)分別轉動安裝在對應活動桿(9)的另一端上。
4.根據權利要求3所述的一種污水零排放回收處理裝置，其特征在于，所述承載桿(6)上開設有調節槽(11)，固定筒(8)滑動安裝在調節槽(11)上，并且調節槽(11)上設置有用于鎖定固定筒(8)的緊固螺栓(12)。
5.根據權利要求4所述的一種污水零排放回收處理裝置，其特征在于，所述固定筒(8)的內側壁開設有限位槽(13)，限位槽(13)上滑動安裝有限位銷(14)，活動桿(9)與限位銷(14)固定連接。
6.根據權利要求5所述的一種污水零排放回收處理裝置，其特征在于，所述清潔輪(7)上周向安裝有多個凸塊(15)，并且多個凸塊(15)均圓滑曲線過渡設置。
7.根據權利要求6所述的一種污水零排放回收處理裝置，其特征在于，所述第二清潔件包括兩個擋板(16)和兩個刮料板(17)，轉動桿(5)的兩側均固定設置有對接支架(18)，兩個擋板(16)分別與兩個對接支架(18)一一對應設置，并且兩個擋板(16)分別可拆卸的安裝在對應的對接支架(18)上；兩個所述刮料板(17)分別豎直滑動安裝在箱體(1)的兩側壁上，并且箱體(1)內側壁上設置與刮料板(17)固定連接的第二彈簧(19)，兩個所述擋板(16)分別與兩個所述刮料板(17)一一對應設置，并且兩個擋板(16)與分別位于對應刮料板(17)的上方。
8.根據權利要求7所述的一種污水零排放回收處理裝置，其特征在于，所述箱體(1)的內側壁上開設有豎直布置的滑槽(20)，滑槽(20)上滑動安裝有滑塊，刮料板(17)固定安裝在滑塊上；第二彈簧(19)一端設置在滑槽(20)的底部?jì)缺�，另一端固定連接在刮料板(17)上；所述刮料板(17)靠近箱體(1)內側壁的一側沿其長度方向設置有毛刷(21)。
9.根據權利要求8所述的一種污水零排放回收處理裝置，其特征在于，所述初步過濾組件包括過濾框(22)，所述過濾框(22)位于第一處理區內，并且過濾框(22)水平滑動安裝在箱體(1)內部，所述進水口上固定設置有進水管(23)，進水管(23)位于過濾框(22)的上方。
10.一種應用權利要求9所述的回收處理裝置的污水零排放回收處理工藝，其特征在于，該工藝的具體步驟為：步驟一：關閉箱體(1)上的出水口(2)，將一定量待處理的污水通過進水管(23)輸送進箱體(1)內，污水會(huì )經由過濾框(22)對其進行初步的過濾處理；步驟二：初步過濾處理后的污水會(huì )流進第一處理區，此時在第一處理區中加入絮凝劑，污水中的金屬離子會(huì )與絮凝劑反應生成不溶于水的絮狀沉淀；步驟三：打開箱體(1)上的出水口(2)，第一處理區內的污水會(huì )通過弧形濾網(4)到達第二處理區，此過程中，弧形濾網(4)會(huì )對含有絮狀沉淀和雜質的污水進行二次過濾處理，二次過濾處理后的污水會(huì )經由出水口(2)流出；步驟四：污水通過出水口(2)排出后，驅使轉動桿(5)轉動，轉動桿(5)可以帶動多個清潔輪(7)移動，多個清潔輪(7)可以對弧形濾網(4)進行清潔處理，與此同時，轉動桿(5)的轉動可以帶動擋板(16)向下移動，擋板(16)會(huì )抵壓刮料板(17)向下移動，刮料板(17)向下移動過程中會(huì )對箱體(1)的內側壁進行清潔刮擦處理，便于下一次工作的進行。
發明內容
本發明的目的在于提供一種污水零排放回收處理裝置及回收處理工藝。
本發明所解決的技術問題為：
(1)、現有技術中的過濾傳送帶在長期使用過程中，若污水中含有與過濾傳送帶一上的過濾孔大小相同的雜質顆粒，會(huì )隨污水流向過濾傳送帶一上并卡設進過濾孔內，在后續的過濾處理時，過濾傳送帶一的過濾效果會(huì )變差；
(2)、在長時間的污水處理過程中，反應池的內側壁會(huì )附著有污水中殘留的污垢等雜質，在反應池的維修保養中，需要工作人員專門對反應池的內壁進行清潔，費時費力，操作較為不便。
本發明的目的可以通過以下技術方案實現：
一種污水零排放回收處理裝置，包括箱體，所述箱體上設置有進水口和出水口，并且箱體內部靠近進水口的位置設置有初步過濾組件，箱體內部靠近出水口的位置設置有二次過濾組件；
所述二次過濾組件包括弧形濾網、第一清潔件和第二清潔件，所述弧形濾網固定設置在箱體內靠近出水口的位置，弧形濾網將箱體分隔成第一處理區和第二處理區；所述第一清潔件和第二清潔件均位于第一處理區內，所述第一清潔件活動設置在箱體的內側壁，并且第一清潔件用于對弧形濾網進行清潔，所述第二清潔件固定設置在第一清潔件上，第二清潔件用于對箱體的內側壁進行清潔。
作為本發明進一步的方案：第一清潔件包括轉動桿、承載桿和多個清潔輪，所述轉動桿的一端活動安裝在箱體的內側壁上，所述承載桿固定安裝在轉動桿的另一端，多個清潔輪均設置在承載桿上，并且多個清潔輪沿承載桿的長度方向布置。
作為本發明進一步的方案：所述第一清潔件還包括多個固定筒和多個活動桿，多個固定筒沿承載桿長度方向布置并均安裝在承載桿上，多個活動桿分別與多個固定筒一一對應設置，多個活動桿的一端分別活動插設在對應的固定筒上，固定筒內設置有與活動桿固定連接的第一彈簧，多個清潔輪分別與多個活動桿一一對應設置，并且多個清潔輪分別轉動安裝在對應活動桿的另一端上。
作為本發明進一步的方案：所述承載桿上開設有調節槽，固定筒滑動安裝在調節槽上，并且調節槽上設置有用于鎖定固定筒的緊固螺栓。
作為本發明進一步的方案：所述固定筒的內側壁開設有限位槽，限位槽上滑動安裝有限位銷，活動桿與限位銷固定連接。
作為本發明進一步的方案：所述清潔輪上周向安裝有多個凸塊，并且多個凸塊均圓滑曲線過渡設置。
作為本發明進一步的方案：所述第二清潔件包括兩個擋板和兩個刮料板，轉動桿的兩側均固定設置有對接支架，兩個擋板分別與兩個對接支架一一對應設置，并且兩個擋板分別可拆卸的安裝在對應的對接支架上；兩個所述刮料板分別豎直滑動安裝在箱體的兩側壁上，并且箱體內側壁上設置與刮料板固定連接的第二彈簧，兩個所述擋板分別與兩個所述刮料板一一對應設置，并且兩個擋板與分別位于對應刮料板的上方。
作為本發明進一步的方案：所述箱體的內側壁上開設有豎直布置的滑槽，滑槽上滑動安裝有滑塊，刮料板固定安裝在滑塊上；第二彈簧一端設置在滑槽的底部?jì)缺�，另一端固定連接在刮料板上；所述刮料板靠近箱體內側壁的一側沿其長度方向設置有毛刷。
作為本發明進一步的方案：所述初步過濾組件包括過濾框，所述過濾框位于第一處理區內，并且過濾框水平滑動安裝在箱體內部，所述進水口上固定設置有進水管，進水管位于過濾框的上方。
一種污水零排放回收處理工藝，該工藝的具體步驟為：
步驟一：關閉箱體上的出水口，將一定量待處理的污水通過進水管輸送進箱體內，污水會(huì )經由過濾框對其進行初步的過濾處理；
步驟二：初步過濾處理后的污水會(huì )流進第一處理區，此時在第一處理區中加入絮凝劑，污水中的金屬離子會(huì )與絮凝劑反應生成不溶于水的絮狀沉淀；
步驟三：打開箱體上的出水口，第一處理區內的污水會(huì )通過弧形濾網到達第二處理區，此過程中，弧形濾網會(huì )對含有絮狀沉淀和雜質的污水進行二次過濾處理，二次過濾處理后的污水會(huì )經由出水口流出；
步驟四：污水通過出水口排出后，驅使轉動桿轉動，轉動桿可以帶動多個清潔輪移動，多個清潔輪可以對弧形濾網進行清潔處理，與此同時，轉動桿的轉動可以帶動擋板向下移動，擋板會(huì )抵壓刮料板向下移動，刮料板向下移動過程中會(huì )對箱體的內側壁進行清潔刮擦處理，便于下一次工作的進行。
與現有技術相比，本發明的有益效果為：
1、通過初步過濾組件和二次過濾組件的設置，第一過濾組件可以對污水進行初步的過濾處理，二次過濾組件可以對污水進行再次的過濾處理，過濾處理效果好；
2、通過第一清潔件的設置，在對污水處理完成后，可以驅使轉動桿轉動，轉動桿的轉動帶動多個清潔輪在弧形濾網上滾動，多個清潔輪在弧形濾網上的滾動可以對弧形濾網孔洞內卡設的雜物等進行抵壓排出，便于弧形濾網后續的過濾工作，排出的雜物會(huì )落至第一處理區內，清潔效果好；
3、通過第二清潔件的設置，在驅使轉動桿轉動的過程中，轉動桿的轉動可以帶動擋板自上而下的移動，擋板的下行會(huì )抵壓帶動刮料板向下移動，刮料板的向下移動會(huì )對箱體的內側壁的雜物進行清潔刮擦處理，刮擦處理的雜物會(huì )落進第一處理區內，在后續的清理中，工作人員可以將第一處理區內的雜物進行集中處理，操作方便。
（發明人：沈守權;余忠偉;李凱波;陳志朋;管明強;趙燦;嚴孝同）
