公布日：2023.12.29
申請日：2023.10.08
分類號：C02F3/28(2023.01)I;C02F101/30(2006.01)N
摘要
本發明提供了一種有機廢水分段厭氧處理系統，涉及有機廢水處理技術領域。系統包括：一級反應罐、一級沉降罐、低質沼氣收集器、中間水箱、二級反應罐、二級沉降罐、高質沼氣收集器、出水COD在線監測儀及出水箱，有機廢水通入一級反應罐，一級反應罐與一級沉降罐連通，一級沉降罐底部接有一級污泥回流泵和一級剩余污泥泵，低質沼氣收集器與一級反應罐相連通，二級反應罐與二級沉降罐相連通，二級沉降罐底部接有二級污泥回流泵和二級剩余污泥泵，高質沼氣收集器與二級反應罐連通，二級沉降罐通過出水COD在線監測儀與出水箱相連通。本發明對有機廢水進行兩段厭氧處理，使高COD有機廢水達到排放標準，并對低質沼氣和高質沼氣分別收集。
權利要求書

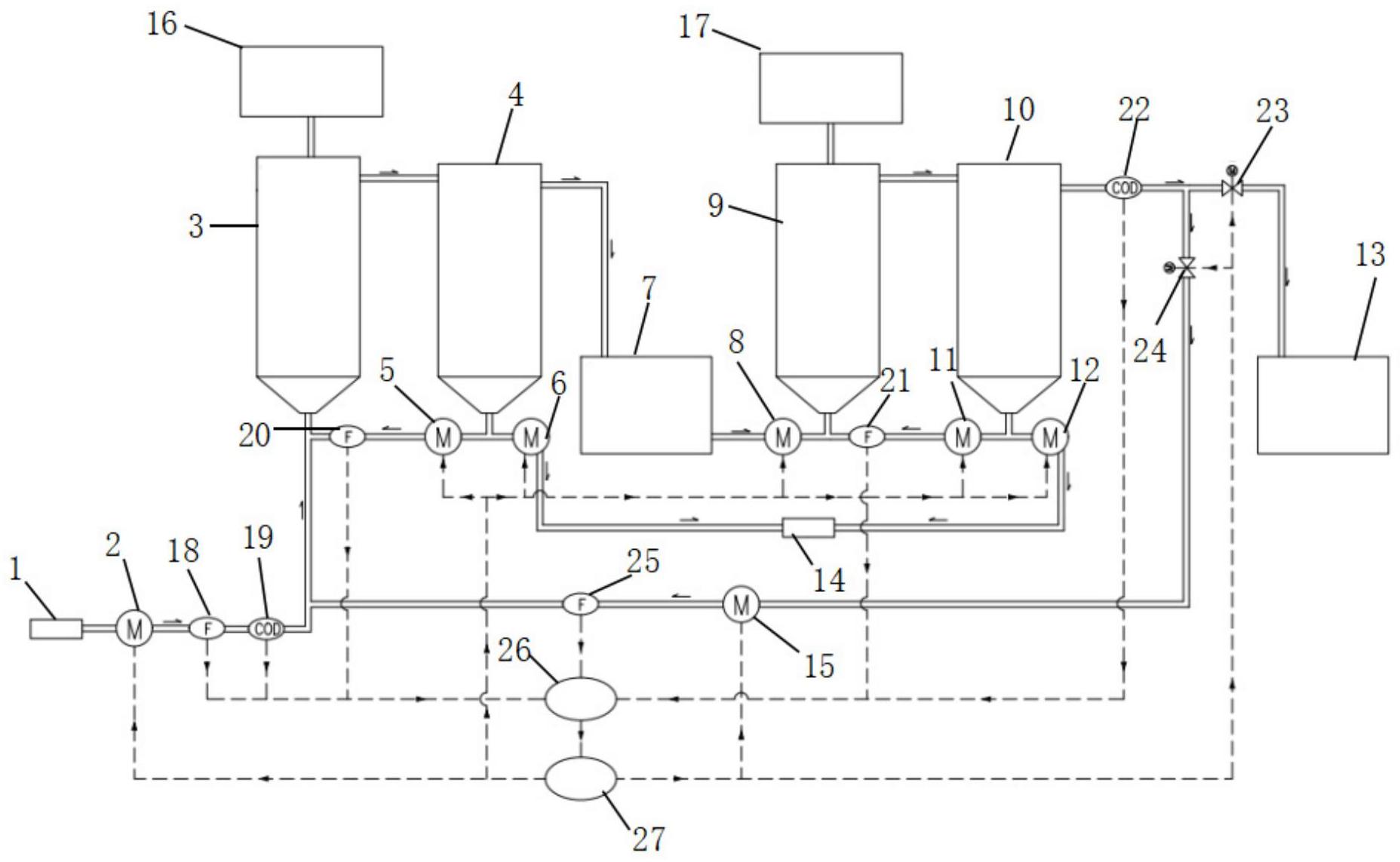

1.一種有機廢水分段厭氧處理系統，其特征在于，包括：一級反應罐、一級沉降罐、低質沼氣收集器、中間水箱、二級反應罐、二級沉降罐、高質沼氣收集器、出水COD在線監測儀及出水箱，有機廢水原水通過原水泵接入所述一級反應罐內，所述一級反應罐的頂部與所述一級沉降罐的頂部相連通，所述一級沉降罐的底部分別通過一級污泥回流泵和一級剩余污泥泵與所述一級反應罐的底部和污泥處理段相接通，所述低質沼氣收集器與所述一級反應罐的頂部相連通，所述一級沉降罐的頂部與所述中間水箱相連通，所述中間水箱通過中間水泵與所述二級反應罐的底部相連通，所述二級反應罐的頂部與所述二級沉降罐的頂部相連通，所述二級沉降罐的底部分別通過二級污泥回流泵和二級剩余污泥泵與所述二級反應罐的底部和所述污泥處理段相接通，所述高質沼氣收集器與所述二級反應罐的頂部相連通，所述二級沉降罐的頂部通過所述出水COD在線監測儀與所述出水箱相連通。
2.根據權利要求1所述的有機廢水分段厭氧處理系統，其特征在于，還包括水質水量分析中心和控制中心，所述出水COD在線監測儀的輸出端與所述水質水量分析中心的輸入端連接，所述水質水量分析中心的輸出端與所述控制中心的輸入端連接，所述控制中心的輸出端分別與所述原水泵、所述一級污泥回流泵、所述一級剩余污泥泵、所述中間水泵、所述二級污泥回流泵及所述二級剩余污泥泵電性連接。
3.根據權利要求2所述的有機廢水分段厭氧處理系統，其特征在于，所述原水泵與所述一級反應罐的底部間依次接有進水在線流量計和進水COD在線監測儀，所述進水在線流量計和所述進水COD在線監測儀的輸出端均與所述水質水量分析中心的輸入端連接。
4.根據權利要求2所述的有機廢水分段厭氧處理系統，其特征在于，所述一級污泥回流泵和所述一級反應罐的底部間接有第一污泥回流在線流量計，所述二級污泥回流泵和所述二級反應罐的底部間接有第二污泥回流在線流量計。
5.根據權利要求4所述的有機廢水分段厭氧處理系統，其特征在于，所述第一污泥回流在線流量計和所述第二污泥回流在線流量計分別與所述水質水量分析中心相連接。
6.根據權利要求4所述的有機廢水分段厭氧處理系統，其特征在于，所述第一污泥回流在線流量計與所述一級污泥回流泵的出口相接，所述第二污泥回流在線流量計與所述二級污泥回流泵的出口相接。
7.根據權利要求2所述的有機廢水分段厭氧處理系統，其特征在于，所述出水COD在線監測儀與所述出水箱間接有第一自動閥門，所述第一自動閥門與所述控制中心電性連接。
8.根據權利要求2所述的有機廢水分段厭氧處理系統，其特征在于，所述出水COD在線監測儀的靠近所述出水箱一側通過廢水回流管路接回所述一級反應罐的底部，所述廢水回流管路上接有第二自動閥門和廢水回流泵，所述第二自動閥門和所述廢水回流泵均與所述控制中心電性連接。
9.根據權利要求8所述的有機廢水分段厭氧處理系統，其特征在于，所述廢水回流管路上還接有廢水回流在線流量計，所述廢水回流在線流量計與所述廢水回流泵的出口相接，所述廢水回流在線流量計與所述水質水量分析中心相連接。
10.根據權利要求1所述的有機廢水分段厭氧處理系統，其特征在于，所述一級反應罐的頂部排氣口與所述低質沼氣收集器的進氣口連接，所述二級反應罐的頂部排氣口與所述高質沼氣收集器的進氣口連接。
發明內容
本發明的目的在于提供一種有機廢水分段厭氧處理系統，該能夠有機廢水分進行兩段厭氧的循環處理，使高COD有機廢水嚴格達到排放標準，自動分析出水COD是否達標，保障出水嚴格達到排放標準。
本發明提供一種有機廢水分段厭氧處理系統，包括：一級反應罐、一級沉降罐、低質沼氣收集器、中間水箱、二級反應罐、二級沉降罐、高質沼氣收集器、出水COD在線監測儀及出水箱，有機廢水原水通過原水泵接入所述一級反應罐內，所述一級反應罐的頂部與所述一級沉降罐的頂部相連通，所述一級沉降罐的底部分別通過一級污泥回流泵和一級剩余污泥泵與所述一級反應罐的底部和污泥處理段相接通，所述低質沼氣收集器與所述一級反應罐的頂部相連通，所述一級沉降罐的頂部與所述中間水箱相連通，所述中間水箱通過中間水泵與所述二級反應罐的底部相連通，所述二級反應罐的頂部與所述二級沉降罐的頂部相連通，所述二級沉降罐的底部分別通過二級污泥回流泵和二級剩余污泥泵與所述二級反應罐的底部和所述污泥處理段相接通，所述高質沼氣收集器與所述二級反應罐的頂部相連通，所述二級沉降罐的頂部通過所述出水COD在線監測儀與所述出水箱相連通。
優選地，還包括水質水量分析中心和控制中心，所述出水COD在線監測儀的輸出端與所述水質水量分析中心的輸入端連接，所述水質水量分析中心的輸出端與所述控制中心的輸入端連接，所述控制中心的輸出端分別與所述原水泵、所述一級污泥回流泵、所述一級剩余污泥泵、所述中間水泵、所述二級污泥回流泵及所述二級剩余污泥泵電性連接。
優選地，所述原水泵與所述一級反應罐的底部間依次接有進水在線流量計和進水COD在線監測儀，所述進水在線流量計和所述進水COD在線監測儀的輸出端均與所述水質水量分析中心的輸入端連接。
優選地，所述一級污泥回流泵和所述一級反應罐的底部間接有第一污泥回流在線流量計，所述二級污泥回流泵和所述二級反應罐的底部間接有第二污泥回流在線流量計。
優選地，所述第一污泥回流在線流量計和所述第二污泥回流在線流量計分別與所述水質水量分析中心相連接。
優選地，所述第一污泥回流在線流量計與所述一級污泥回流泵的出口相接，所述第二污泥回流在線流量計與所述二級污泥回流泵的出口相接。
優選地，所述出水COD在線監測儀與所述出水箱間接有第一自動閥門，所述第一自動閥門與所述控制中心電性連接。
優選地，所述出水COD在線監測儀的靠近所述出水箱一側通過廢水回流管路接回所述一級反應罐的底部，所述廢水回流管路上接有第二自動閥門和廢水回流泵，所述第二自動閥門和所述廢水回流泵均與所述控制中心電性連接。
優選地，所述廢水回流管路上還接有廢水回流在線流量計，所述廢水回流在線流量計與所述廢水回流泵的出口相接，所述廢水回流在線流量計與所述水質水量分析中心相連接。
優選地，所述一級反應罐的頂部排氣口與所述低質沼氣收集器的進氣口連接，所述二級反應罐的頂部排氣口與所述高質沼氣收集器的進氣口連接。
相比現有技術，本發明具有以下有益效果：
1.本發明系統對有機污水的處理分為兩個階段，在一級反應罐和一級沉降罐內進行第一階段反應，在二級反應罐和二級沉降罐內進行第二階段反應，其中，第一階段為水解酸化段，第二階段為產甲烷段，第一階段將難生物降解的大分子物質轉化為易生物降解的小分子物質，同時有部分氫氣、二氧化碳、氨和甲烷等氣體的釋放，該階段產生的氣體為低質沼氣，能夠通過與一級反應罐連接的低質沼氣收集器進行收集，第二階段將第一階段產生的小分子物質分解成甲烷和二氧化碳，二氧化碳在氫氣作用下還原成甲烷，該階段產生的氣體為高質沼氣，能夠通過與二級反應罐連接的高質沼氣收集器進行收集，本系統能夠將兩個階段產生的不同品質的沼氣進行分質回收，將低質沼氣和高質沼氣根據需求用至不同場合，提高資源化利用率；
2.通過對高COD有機廢水分進行兩段厭氧的循環處理，使高COD有機廢水嚴格達到排放標準，并通過出水COD在線監測儀監測出水COD是否達標，保障出水嚴格達到排放標準。
（發明人：林琨;張勝峰;黃瓊;汪貴明;劉猛）
