某綜合樓空調水處理系統簡介

北京西站東綜合樓空調水處理系統采用DJ一200自動加藥裝置和DJ-1000自動排污自動加藥控制系統，有效地控制了空調用水的水質，保證了空調系統的正常運行。下面我們分別介紹一下這兩套水處理系統。

1DJ--1000循環冷卻水自動排污自動加荮控制系統

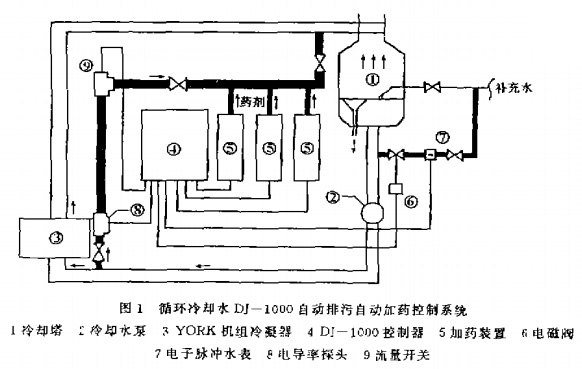

1.1工作原理（見圖1）

通過測量循環冷卻水的電導率來控制循環冷卻水系統的總溶固(TDS)和濃縮倍數循環冷卻水經過管路上的電導率探頭把測得的水質情況傳送給由微處理器控制的自動排污加藥控制器④，進行水質定時測量和控制。當循環水的水質達到設定范圍的最大值時，控制器④發出信號，啟動排污電磁閥⑥進行排污，同對進行補水、用補充水對循環水進行稀釋?zhuān)�使循環水的總溶固和濃縮倍數迅速下降當承質達到設定范圍的最小值時，控制器④發出指令關閉排污電磁閥⑥，停止排污和補水。在排污的同時，控制器④通過電子脈沖水表⑦自動計算排污量，啟動加藥裝置⑤進行加藥，根據排污量的多少，決定加藥量，從而實現排污和加藥的自動控制。

1．2水處理劑

DJ一304冷卻系統緩蝕阻垢劑：本藥劑為淡黃棕色液體，能在金屬表面形成一層致密的緩蝕保護膜，并能與水中的鈣鎂離子絡(luò )臺，形成不溶于水的絡(luò )合物抑制結垢，同時，對水中的泥沙等雜質具有分散性能，使其較穩定地懸浮水中，以免沉積。本品不易水解及降解，無毒、無害、無排放污染，DJ-304在本工程中與DJ一109穩定性二氧化氯殺菌劑匹配使用。

1．2．2DJ一109穩定性二氧化氯殺菌劑

本藥劑由CL02穩定基礎液、活化液組成二氧化氯系強氧化劑，其氧化能力是氯的2．6倍，能高效廣譜地殺死微生物，分解殘留細胞結構，對真菌胞孢子、病毒及各類病菌有較強的殺滅效力。

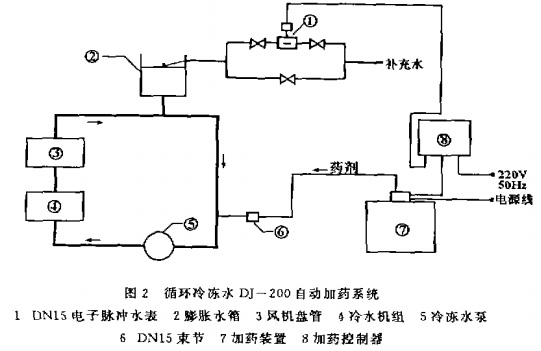

2DJ-2O0循環冷凍水自動加藥系統

1)J一2OO自動加藥系統主要由電子脈沖水表①、加藥控制器⑧、藥劑貯槽和電子計量泵⑦組成。采用電子脈沖水表對水流量進行推測和計量，每隔一定水量產生一個電子脈沖。通過加藥控制器控制電子計量泵工作，使水中處理劑與水流量同步按比例投加，保證水中處理劑的濃度，確保水處理的質量。

2．2水處理劑

本工程空調玲凍水采用DJ一30l緩蝕阻垢劑，這種藥劑可在金屬表面形成一層致密的緩蝕保護膜。阻垢劑可與水中的鈣、鎂離子絡(luò )合，形成水溶性的絡(luò )舍物抑制結垢，且不易水解、降解。

3幾點體會(huì )

(1)因為這兩套水處理系統涉及的零散部件、進口精密儀器及電器元件較多，在施工前，我們向作業人員詳細介紹了這兩套系統的工作原理，對照設計圖紙和設備說明書作了技術交底。安裝過程中，技術人員要隨時檢查安裝情況，對出現的問題及時處理。

(2)施工技術人員一定要做好對設計圖紙的審核拿到圖紙后要與原設計和建筑專業、電氣專業、暖通專業的施工圖進行對照并對補充圖進行審核，發現三個問題。①加藥箱因與冷凍水管、冷卻水管(主要是水泵吸水管)相隔太近，會(huì )造成將來使用的不便，而水泵又緊貼電纜溝。要移動位置必須有相應的措施。②排污管道就地排放，而原設計只有100ram(寬)×100ram(深)的排水溝(用于排除地面積水)，無法保證流速較高、流量較大的廢液迅速有效的排除③產品安裝樣本提出的要求與設計固有不一致的地方，經與設計脘協商，對這三個問題作如下處理：①水泵基礎由原來的素砼基礎改為鋼筋砬基礎，跨越電纜溝，以保證水泵與加藥箱之間的操作空間。②排污管道接到地下室角落里的集水坑，與其它廢水混合后由污水泵提升排出。⑧設計圖與產品安裝樣本有出人的，由施工單位按照樣本要求與施工現場作出相應的調整。由于我們及時發現并解決了上述問題，施工過程中安裝很順利，基本未遇到諸如專業之同不協調，與其它管道打架等問題。

(3)為確保進度和安裝質量，施工分階段進行。第一階段為管道安裝階段這兩套系統的主管道采用鍍鋅鋼管，螺紋連接在空調管道安裝完成后，進行水處理管道的安裝，這一階段應注意管道安裝座標、標高、坡度及甩口位置的準確性，第二階段為加藥箱及管道系統完善階段這一階段主要進行加藥箱的就地安裝，電子脈沖水表、電磁閥、過濾器，TDS探頭、排污管道的安裝。儀表閥門安裝前一定要將管道沖洗干凈第三階段為加藥控制器、計量泵、加藥裝置的安裝階段。這個階段的工作在空調調試前兩周完成即可。以上三個階段全部完成后就可以約廠家來進行空調調試前的試運轉和加藥

(4)通過空調調試、運行后的觀察。這兩套系統具有以下優點：①采用微處理器控制．自動化程度高、控制安全可靠、可實現無人管理。②電子計量泵計量準確，無泄露現象；自動加藥裝置占地面積小，藥劑補充方便，耐化學品腐蝕。③DJ一1000系統可根據使用單位管理要求編制加藥程序，具有濃縮倍數過低、過高的聲光報警功能。谷騰水網
