納濾膜的成膜材料基本上與反滲透材料相同。商品化納濾膜的膜材質(zhì)主要有以下幾種：醋酸纖維素(CA)、磺化聚砜(SPS)、磺化聚醚砜(SPES)和聚乙烯醇(PVA)等。無(wú)機材料制備的納濾膜目前也已商品化。
納濾膜的制備工藝大致有以下幾種：相轉化法、稀溶液涂層法、界面聚合法、熱誘導相轉化法、化學(xué)改良法等，其中界面聚合法是制備納濾膜最常用的方法。無(wú)機材料納濾膜一般采用溶膠-混凝法制備。

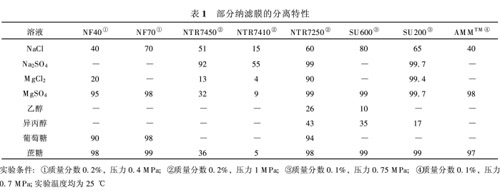

表1所示是部分納濾膜的分離性能，可以看出，不同納濾膜的分離性能不完全相同。他們有一個(gè)共同點(diǎn)，即膜對單價(jià)離子的截留率低，對硫酸根和蔗糖的截留率高，膜對單價(jià)離子的截留率隨溶液濃度的增高而迅速下降。膜的這些特性受控于膜材料、膜結構形態(tài)和膜的表面性質(zhì)等。
 |
納濾膜組件

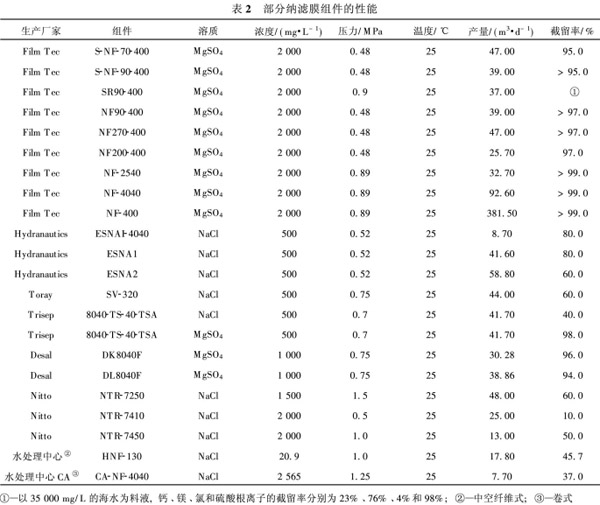

商業(yè)上的納濾膜組件大多為卷式組件，此外也有采用管式和中空纖維式的納濾膜組件。表2所示是部分納濾膜組件的性能。
 |
納濾膜有2個(gè)特性：1、對不同有機物組分的分離性能，分子量的“切割”范圍約為200-1000；2、膜表面負電荷對不同電荷和不同價(jià)態(tài)陰離子的Donnan點(diǎn)位不一樣。納濾膜的獨特性能決定了它的應用范圍，適用于下述三種情況下的物質(zhì)分離：1、對單價(jià)鹽分離的截留率要求不高；2、要求進(jìn)行不同價(jià)態(tài)離子的分離；3、要求對高分子量有機物與低分子量有機物進(jìn)行分離。
