我國目前《室外排水設計規范》規定，沉淀池的有效水深宜采用2-4米，設計手冊和教科書對二沉池高度設計，只作了二沉池有效水深和二沉池污泥區容積計算二項描述�！ �
 |
有效水深按沉淀時間計算，一般沉淀時間取1-1.5h。而污泥區容積按2h貯泥量計算。
事實上這一規定是無法進行二沉池高度的詳細計算的，例如：污泥區與池邊高度的關系。
國內某些設計研究院對輻流式二沉池總高度計算采用：超高、有效水深、緩沖層高度、刮泥板高度、沉淀池底錐體部分高度之和。其中有效水深計算沉淀時間一般采用3小時，水力表面負荷采用我國設計規范所規定的1-1.5m3/m2.h。緩沖層高度取0.5米。（除去池底錐體部分高度，其它均為池邊深度）在生產運行中取得良好效果。
英國WRC設計最大的缺陷同樣是缺少沉淀池的高度數據，但在歐洲一般采用德國ATV（污水處理協會(huì )）高度分區方法加以補充。
德國ATV制定的設計規范（A131）規定的二沉池深度計算，把二沉池深度方向按其作用分為4個區：清水區、分離區、儲存區、濃縮及刮泥區。
（1）清水區（h1）
為安全保證區，減輕風、密度差、溢流堰對污泥絮體的抽吸作用和不均勻界面沉降等不可避免的影響因素。h1 = 0.5m
（2）分離區（h2）
混合液在分離區泥水分離，該區存在絮凝和沉淀二個過程，分離區的沉淀過程會(huì )受進水的紊流影響。
分離區計算停留時間0.5h。
計算公式：h2 = 0.5•Qmax(1+R)/[1-(SVI×MLSS)] (m)
式中：SVI——污泥指數（m3/kg）；
MLSS—混合液懸浮固體濃度（kg/m3）
R———回流比（%）；
Qmax——污水設計流量（m3/h）
（3）儲存區（h3）
作用是在雨季儲存污泥，以免曝氣池中污泥濃度大幅度下降，造成處理效果下降，儲存區與分離區是連續一體的。儲泥區所儲存的污泥可保證雨季曝氣池中污泥濃度不低于旱季污泥濃度的70%，其差值ΔMLSS=0.3MLSS。儲存區的大小，應滿足雨季時在1.5h內能接納從曝氣池內多流出的污泥量,污泥體積濃度按500L/m3計（經驗數據），在此期間，污泥在儲存區進行濃縮，并分布于整個二沉池面積上，二沉池污泥量的增加量為：
ΔN=ΔMLSS•SVI•Qmax•(1+R)•1.5 (L)
ΔN的體積V3 = ΔN/500 (m3)
h3 = 0.45•qv•(1+R)/500 (m)
式中：500L/m3 — 污泥體積濃度。
ΔMLSS—污泥濃度變化值 = 0.3MLSS(kg/m3)
SVI——污泥指數（L3/kg）；
qv——污泥體積負荷(L/m2•h)；
qv =q′•MLSS•SVI。
（4）濃縮及刮泥區（h4）
濃縮區是保證污泥底流濃度的區域。
h4 = qv•(1+R)tE/C (m)
式中：tE—濃縮時間h,一般0.5-2.0h；
C—濃縮區污泥濃度值(L/m3)；
C = 300•tE+500
濃縮區內污泥可視為由一層層的等濃度層疊加在一起的，該濃度為單層濃度的平均值，單層濃度為Cn =(103/SVI)•(tE)1/3。

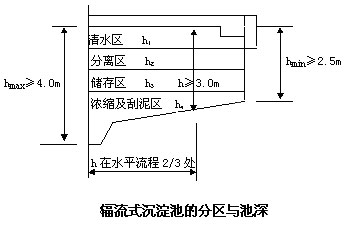

二沉池總深度 h = h1+ h2+h3+ h4 (m)對輻流式二沉池計算總池深為其水平流程2/3處的池深,如圖1所示。同時還應滿足池邊深度hmin≥2.5m,計算總池深h≥3.0m，中心斗邊深度hmax≥4.0m。
