平流式紫外殺菌系統與垂直式紫外殺菌系統的比較

放置方式比較類別

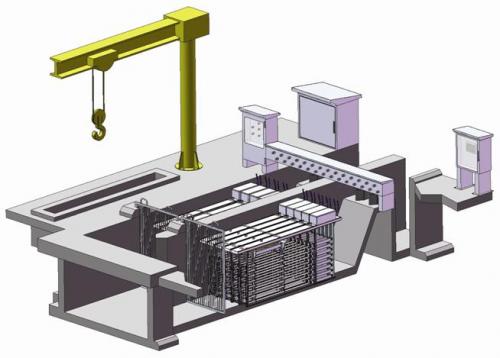

平流式紫外殺菌系統

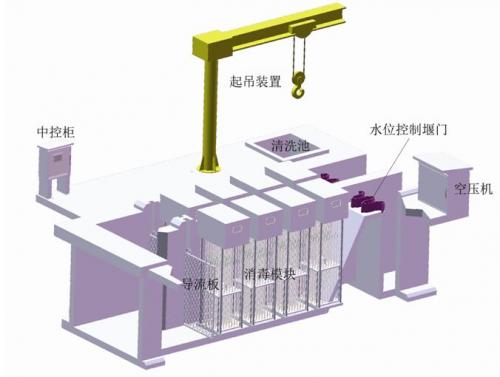

垂直式紫外殺菌系統

使用情況

國外：上世紀九十年代前使用較多，以后逐漸被垂直方式取代

國內：由于采購成本問題，技術的認知程度及國內大部分設備供應商僅能提供平流式設備的局限性，使得國內的大部分污水廠都采用這種方式

由于該方式具有系統運行穩定、消毒效果好、運行成本低、維護方便、占地面積小、管理人員少的特點，近幾年來國外許多污水廠都采用該方式

消毒效果

燈管水平平行排列，污水順流通過燈管，當流速過快或有燈管出現問題時，污水可能由于曝光時間短或出現沒有被紫外線照射的情況而直接排放；

燈管交錯垂直排列，呈梅花狀，燈管與水流方向垂直，使污水在燈管間產生紊流，避免污水從燈管間迅速流過，增加了曝光時間，消毒效果好；

設備采購成本

正常

略高

燈管控制

通過紫外強度大強弱的信號來調節紫外燈管輸出的功率，從而實現節能的效果，但由于輸入功率的頻繁變化，對燈管壽命的影響很大

在燈管強度可變輸出調節的情況下，還可以根據污水流量的大小，實現自動控制單排燈管的熄滅，通過兩種組合的控制方式，大大減少了單支燈管功率的頻繁變化，在節能的同時，有效的保證了設備的壽命

設備維護成本

燈管、套管水平安裝，更換時需要把模塊吊起，維護成本高

套管密封口朝上，置于頂部電氣箱內，更換燈管、套管、鎮流器時無需吊起模塊，打開電氣箱蓋即可更換，維護方便、成本低

土建占地面積

對比化學消毒劑如氯等化學消毒方式，占地面積有較大的減少。

在同樣的處理規模下，比水平模塊具有占地面積小，土建投資低的優點。

水位控制

對水位控制要求嚴格，因為燈管不能干燒，所以對第一排燈必需設置低水位報警，并且自動關燈功能。因為當水量波動較大時，水位低于第一排燈會(huì )造成燈管頻繁啟動，從而影響燈管使用壽命；水位高于第一排燈過高，則有可能導致部分水流得不到有效照射，從而影響殺菌效果。

燈管豎向排布，燈管的大部分均在水中，無需擔心燈管干燒問題，正常的水位波動對系統影響不大。

密封性能

燈管水平放置，通過多種方式密封，密封點較多

套管一端開口，一端閉口。套管開口端置于電氣箱內，極大地降低了漏水的可能性。

綜合比較

具有采購成本低的特點

從長期使用的角度來講，該方式既有技術先進性、運行穩定性、維護方便性、綜合成本低的特點。
