公布日：2023.03.07
申請日：2022.12.09
分類號：C02F1/00(2023.01)I;C02F7/00(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了一種多級高效化工廢水處理設備，包括收集池、一級格柵井、二級格柵井和三級格柵井，位于所述收集池左側靠近后端處設置有傳輸箱一，位于所述收集池左側中端處設置有傳輸箱二，位于所述收集池左側靠近前端處設置有傳輸箱三，所述傳輸箱三左端設置有污水格柵機一，所述傳輸箱二左端設置有污水格柵機二，所述傳輸箱一左端設置有污水格柵機一，所述污水格柵機一左端設置有傳輸池一，所述污水格柵機二左端設置有傳輸池二，所述污水格柵機三左端設置有傳輸池三，所述傳輸池一左端頂部設置有一級格柵井，涉及化工廢水處理技術領域，通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
權利要求書
1.一種多級高效化工廢水處理設備，其特征在于：包括收集池(1)、一級格柵井(4)、二級格柵井(5)和三級格柵井(6)，位于所述收集池(1)左側靠近后端處設置有傳輸箱一(11)，位于所述收集池(1)左側中端處設置有傳輸箱二(13)，位于所述收集池(1)左側靠近前端處設置有傳輸箱三(15)，所述傳輸箱三(15)左端設置有污水格柵機一(10)，所述傳輸箱二(13)左端設置有污水格柵機二(12)，所述傳輸箱一(11)左端設置有污水格柵機一(10)，所述污水格柵機一(10)左端設置有傳輸池一(7)，所述污水格柵機二(12)左端設置有傳輸池二(8)，所述污水格柵機三(14)左端設置有傳輸池三(9)，所述傳輸池一(7)左端頂部設置有一級格柵井(4)，所述傳輸池二(8)左端頂部設置有二級格柵井(5)，所述傳輸池三(9)左端頂部設置有三級格柵井(6)。
2.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：所述一級格柵井(4)頂部后端、所述二級格柵井(5)頂部后端、所述三級格柵井(6)頂部后端均設置有圓形傳輸管(16)且通過澆筑相連接。
3.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述收集池(1)內壁設置有池內腔(2)，所述池內腔(2)中端設置有長方形的設置條(3)且通過焊接相連接。
4.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：所述設置條(3)靠近后端處、所述設置條(3)靠近中端處、所述設置條(3)靠近前端處均設置有預曝氣攪拌裝置(17)，所述預曝氣攪拌裝置(17)底部均設置有攪拌軸(18)。
5.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁靠近頂端處、位于所述二級格柵井(5)內壁靠近頂端處、位于所述三級格柵井(6)內壁靠近頂端處均設置有格柵層一(19)。
6.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁中端、位于所述二級格柵井(5)內壁中端、位于所述三級格柵井(6)內壁中端均設置有格柵層二(20)，所述格柵層二(20)中端設置有驅動機(22)，所述驅動機(22)頂端設置有刮條(23)且通過聯軸器相連接。
7.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁靠近底端處、位于所述二級格柵井(5)內壁靠近底端處、位于所述三級格柵井(6)內壁靠近底端處設置有格柵層三(21)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種多級高效化工廢水處理設備，通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種多級高效化工廢水處理設備，包括收集池、一級格柵井、二級格柵井和三級格柵井，位于收集池左側靠近后端處設置有傳輸箱一，位于收集池左側中端處設置有傳輸箱二，位于收集池左側靠近前端處設置有傳輸箱三，傳輸箱三左端設置有污水格柵機一，傳輸箱二左端設置有污水格柵機二，傳輸箱一左端設置有污水格柵機一，污水格柵機一左端設置有傳輸池一，污水格柵機二左端設置有傳輸池二，污水格柵機三左端設置有傳輸池三，傳輸池一左端頂部設置有一級格柵井，傳輸池二左端頂部設置有二級格柵井，傳輸池三左端頂部設置有三級格柵井。
優選的，一級格柵井頂部后端、二級格柵井頂部后端、三級格柵井頂部后端均設置有圓形傳輸管且通過澆筑相連接。
優選的，位于收集池內壁設置有池內腔，池內腔中端設置有長方形的設置條且通過焊接相連接。
優選的，設置條靠近后端處、設置條靠近中端處、設置條靠近前端處均設置有預曝氣攪拌裝置，預曝氣攪拌裝置底部均設置有攪拌軸。
優選的，位于一級格柵井內壁靠近頂端處、位于二級格柵井內壁靠近頂端處、位于三級格柵井內壁靠近頂端處均設置有格柵層一。
優選的，位于一級格柵井內壁中端、位于二級格柵井內壁中端、位于三級格柵井內壁中端均設置有格柵層二，格柵層二中端設置有驅動機，驅動機頂端設置有刮條且通過聯軸器相連接。
優選的，位于一級格柵井內壁靠近底端處、位于二級格柵井內壁靠近底端處、位于三級格柵井內壁靠近底端處設置有格柵層三。
(三)有益效果
本發明提供了一種多級高效化工廢水處理設備。具備以下有益效果：

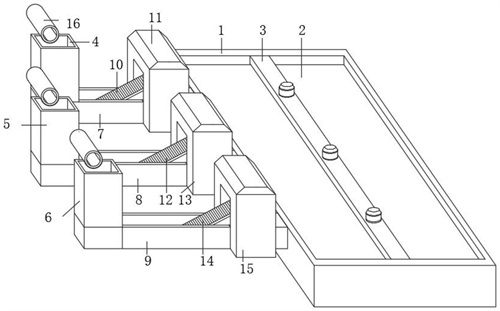

(1)、該種多級高效化工廢水處理設備，通過設有收集池、一級格柵井、二級格柵井和三級格柵井，相對于傳統設備大多單一格柵井對應收集池，該多級高效化工廢水處理設備采取多級格柵井設計，可以分散單級格柵井的處理壓力，在運行時多級格柵井均部署有傳輸管，傳輸管污漬傳輸流淌，多級格柵井負責接收，因為多級格柵井內部均各自部署有格柵層一、格柵層二和格柵層，多層格柵層之間各自擁有一定多余空間，可以減少雜質堵塞便于清理，同時格柵層二中端的驅動機啟動可以驅使刮條電驅旋轉，刮條持續電驅旋轉可以將雜質集中帶動，可以配合清理，降低清理難度，一級格柵井區域的水分處理后會(huì )流淌至傳輸池一區域，二級格柵井區域的水分處理后會(huì )流淌至傳輸池二區域，三級格柵井區域的水分處理后會(huì )流淌至傳輸池三區域，傳輸池一區域水分會(huì )經過污水格柵機一進一步處理后傳輸進入收集池，傳輸池二區域水分會(huì )經過污水格柵機二進一步處理后傳輸進入收集池，傳輸池三區域水分會(huì )經過污水格柵機三進一步處理后傳輸進入收集池，所以通過部署污水格柵機可以進一步緩解格柵井區域的壓力，減少需要阻隔的雜質量，減緩格柵井清理時的難度；通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
（發明人：郭凱斌;王文杰）
