公布日：2023.12.26
申請日：2023.11.25
分類號：C02F3/30(2023.01)I;C02F3/00(2023.01)I
摘要
本發明公開了一種氧化溝污水處理裝置，包括污水處理池，污水處理池內設有厭氧區、缺氧區、好氧區以及沉淀區，在好氧區的底部設有曝氣裝置，沉淀區的下部與好氧區相連通，沉淀區的下部設有將該區沉淀的部分污泥回流入厭氧區的污泥回流結構，厭氧區內還設有混合裝置，在好氧區內設有第一推流器，好氧區內還設有當污水大于預設值時能被污水推開，當污水量小于預設值時能自動關閉的止回門組件，當污水的量小于預設值的時候，止回門組件關閉限制污水在好氧區內循環，從而加快流入沉淀區，提高好氧處理效率；當污水的量大于預設值的時候，污水能沖開止回門組件在好氧區內循環，從而使污水充分好氧反應。
權利要求書

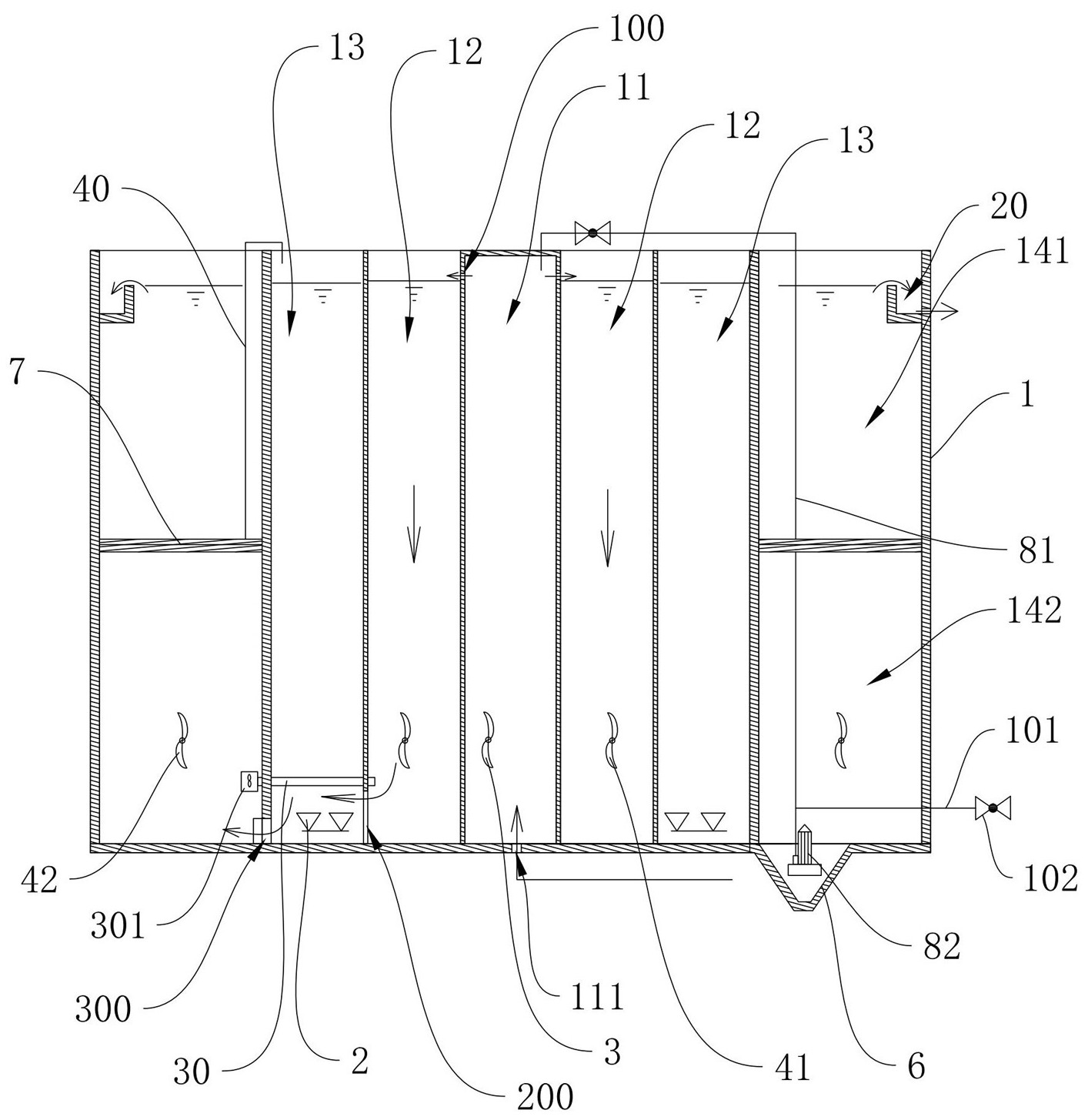

1.一種氧化溝污水處理裝置，其特征在于：包括污水處理池（1），所述污水處理池（1）內設有厭氧區（11）、環繞在厭氧區（11）外側的缺氧區（12）、環繞在缺氧區（12）外側的好氧區（13）以及環繞在好氧區（13）外側的沉淀區（14），在厭氧區（11）的下部設置有污水進口（111），所述的缺氧區（12）和厭氧區（11）其上部相連通，所述的缺氧區（12）和好氧區（13）其下部通過第二連通孔（200）相連通，在好氧區（13）的底部設有曝氣裝置（2），沉淀區（14）的下部與好氧區（13）通過第三連通孔（300）相連通，沉淀區（14）的下部設有將該區沉淀的部分污泥回流入厭氧區（11）的污泥回流結構，厭氧區（11）內還設有將回流的污泥與進入的污水進行混合的混合裝置（3），在好氧區（13）內設有推動污水沿其周向流動的第一推流器（4），好氧區（13）內還設有當污水量大于預設值時能被污水推開，當污水量小于預設值時能自動關閉的止回門組件（5），當污水的量小于預設值時，止回門組件（5）阻止污水在好氧區（13）內循環，加快污水流入沉淀區（14）；當污水的量大于預設值時，污水沖開止回門組件（5）在好氧區（13）內循環。
2.根據權利要求1所述的一種氧化溝污水處理裝置，其特征在于：所述的止回門組件（5）包括連接在好氧區（13）兩側池壁上的門梁(51)，所述門梁(51)上轉動連接有能被污水推開的門板（52），所述門板（52）與門梁（51）之間設有能使門板（52）復位的復位結構（53）。
3.根據權利要求2所述的一種氧化溝污水處理裝置，其特征在于：所述的門梁(51)上設有連接軸（511），所述門板轉動連接在連接軸（511）上，所述復位結構（53）包括扭簧，所述扭簧套接在連接軸（511）上，所述扭簧的一端連接在連接軸（511）或門梁（51）上，另一端抵接在門板（52）上。
4.根據權利要求1或3所述的一種氧化溝污水處理裝置，其特征在于：所述沉淀區（14）內設有用于將泥水分離出污泥的三相分離器（7），所述三相分離器（7）將沉淀區（14）分隔成清水部（141）和預缺氧區（142），所述清水部（141）設于三相分離器（7）的上方，所述預缺氧區（142）設于三相分離器（7）的下方，所述預缺氧區（142）底部設有用于匯聚污泥的斜泥斗（6）。
5.根據權利要求4所述的一種氧化溝污水處理裝置，其特征在于：所述污泥回流結構包括回流管（81）以及設于回流管（81）上的第一泵體（82），所述回流管（81）的一端伸入斜泥斗（6）內，另一端伸入厭氧區（11）內。
6.根據權利要求4所述的一種氧化溝污水處理裝置，其特征在于：所述預缺氧區（142）與缺氧區（12）之間設有將預缺氧區（142）中混合液輸送入缺氧區（12）的輸送結構，所述輸送結構包括輸送管（30）以及設于輸送管（30）上的第二泵體（301），所述輸送管（30）的一端伸入預缺氧區（142）內，另一端伸入缺氧區（12）內。
7.根據權利要求4所述的一種氧化溝污水處理裝置，其特征在于：所述污水處理池（1）內還設有用于排出污泥的排出結構，所述排出結構包括排出管（101）以及設于排出管（101）上的第三泵體（102），所述排出管（101）的一端伸入斜泥斗（6）內，另一端伸出污水處理池（1）外。
8.根據權利要求1所述的一種氧化溝污水處理裝置，其特征在于：所述的缺氧區（12）內設有推動污水沿其周向流動的第二推流器（41）。
9.根據權利要求4所述的一種氧化溝污水處理裝置，其特征在于：所述預缺氧區（142）內設有推動污水沿其周向流動的第三推流器（42）。
10.根據權利要求1所述的一種氧化溝污水處理裝置，其特征在于：所述沉淀區（14）的外側內壁上部設置有出水結構（20）。
發明內容
本發明克服了現有技術的不足，提供了一種能加快好氧處理效率、降低人力成本的氧化溝污水處理裝置。
本發明是通過以下技術方案實現的：
一種氧化溝污水處理裝置，包括污水處理池，所述污水處理池內設有厭氧區、缺氧區、好氧區以及沉淀區，在厭氧區的下部設置有污水進口，所述的缺氧區和厭氧區其上部相連通，所述的缺氧區和好氧區其下部相連通，在好氧區的底部設有曝氣裝置，沉淀區的下部與好氧區相連通，沉淀區的下部設有將該區沉淀的部分污泥回流入厭氧區的污泥回流結構，厭氧區內還設有將回流的污泥與進入的污水進行混合的混合裝置，在好氧區內設有推動污水沿其周向流動的第一推流器，好氧區內還設有當污水大于預設值時能被污水推開，當污水量小于預設值時能自動關閉的止回門組件。
如上所述的一種氧化溝污水處理裝置，所述的止回門組件包括連接在好氧區兩側池壁上的門梁，所述門梁上轉動連接有能被污水推開的門板，所述門板與門梁之間設有能使門板復位的復位結構。
如上所述的一種氧化溝污水處理裝置，所述的門梁上設有連接軸，所述門板轉動連接在連接軸上，所述復位結構包括扭簧，所述扭簧套接在連接軸上，所述扭簧的一端連接在連接軸或門梁上，另一端抵接在門板上。
如上所述的一種氧化溝污水處理裝置，所述沉淀區內設有用于將泥水分離出污泥的三相分離器，所述三相分離器將沉淀區分隔成清水部和預缺氧區，所述清水部設于三相分離器的上方，所述預缺氧區設于三相分離器的下方，所述預缺氧區底部設有用于匯聚污泥的斜泥斗。
如上所述的一種氧化溝污水處理裝置，所述污泥回流結構包括回流管以及設于回流管上的第一泵體，所述回流管的一端伸入斜泥斗內，另一端伸入厭氧區內。
如上所述的一種氧化溝污水處理裝置，所述預缺氧區與缺氧區之間設有將預缺氧區中混合液輸送入缺氧區的輸送結構，所述輸送結構包括輸送管以及設于輸送管上的第二泵體，所述輸送管的一端伸入預缺氧區內，另一端伸入缺氧區內。
如上所述的一種氧化溝污水處理裝置，所述污水處理池內還設有用于排出污泥的排出結構，所述排出結構包括排出管以及設于排出管上的第三泵體，所述排出管的一端伸入斜泥斗內，另一端伸出污水處理池外。
如上所述的一種氧化溝污水處理裝置，所述的缺氧區內設有推動污水沿其周向流動的第二推流器。
如上所述的一種氧化溝污水處理裝置，所述預缺氧區內設有推動污水沿其周向流動的第三推流器。
如上所述的一種氧化溝污水處理裝置，所述沉淀區的外側內壁上部設置有出水結構。
與現有技術相比，本發明有如下優點：
1、本案在好氧區內設有推動污水沿其周向流動的第一推流器，好氧區內還設有能自動關閉的止回門組件，當污水的量小于預設值的時候，止回門組件關閉限制污水在好氧區內循環，從而加快流入沉淀區，提高好氧處理效率；當污水的量大于預設值的時候，污水能沖開止回門組件在好氧區內循環，從而使污水充分好氧反應。
2、沉淀區底部設有用于將泥、水、氣分離的三相分離器，所述三相分離器將沉淀區分隔成上方清水部和下方預缺氧區，污泥不斷地從三相分離器滑向下部預缺氧區，從而使污泥不再積累于沉淀底，不會(huì )造成厭氧浮泥，不會(huì )污泥過多而跑泥，從而減少泥在出水結構中的堆積進而減少出水結構的清理次數，降低了人力的成本。在預缺氧區內，下沉的污泥與污水混合，可以反硝化脫氮。
3、污泥回流結構包括回流管以及設于回流管上的第一泵體，通過第一泵體將污泥輸送到厭氧區中，與污水一起厭氧生物反應，進行除磷，節省了污泥回流泵站及管道，減少了水的阻力，回流泵的功率更小節約電能。
4、預缺氧區與缺氧區之間設有第二泵體與輸送管，通過第二泵體與輸送管將預缺氧區中混合液輸送入缺氧區進行脫氮，同時預缺氧區也有脫氮功能，使出水總氮更低，從而能減少外加碳源。
5、沉淀區通過三相分離器底部進水，進水分布均勻、上流速度慢減小對污泥沉淀造成的擾動，沉淀效果好、負荷大，處理能力強。
6、污水處理池內還設有用于排出污泥的排出結構，當污泥過多時能通過排出結構排出污水處理池外。
（發明人：宋應民;宋俊楓）
