公布日：2023.12.26
申請日：2023.10.16
分類號：C02F3/32(2023.01)I;C02F1/00(2023.01)I;C02F1/28(2023.01)I
摘要
本申請提供了一種人工濕地污水處理方法及系統，屬于人工濕地技術領域，包括以下步驟：S1：打開門板，向外殼的內部由下至上依次填充細砂層、活性炭吸附層、礫石層和河沙層，關閉門板，在河中作為漂浮式人工濕地使用時，通過將第一連接管和第二連接管對接，然后將對接桿安裝進對接孔的內部，從而完成對相鄰兩個外殼的對接工作，從而適應不同寬度的河道進行使用，浮板使得外殼整體能夠保持漂浮狀態；S2：作為固定式人工濕地使用時，延伸組件整體保持展平狀態。本申請能夠在清理水體層中雜質的同時對過濾層內的顆粒物進行振動以提升吸附效果和降低堵塞程度，而且能夠適應不同環境進行使用。
權利要求書
1.一種人工濕地污水處理方法，其特征在于，包括以下步驟：S1：打開門板(27)，向外殼(2)的內部由下至上依次填充細砂層(20)、活性炭吸附層(19)、礫石層(18)和河沙層(17)，關閉門板(27)，在河中作為漂浮式人工濕地使用時，通過將第一連接管(3)和第二連接管(4)對接，然后將對接桿(5)安裝進對接孔(6)的內部，從而完成對相鄰兩個外殼(2)的對接工作，從而適應不同寬度的河道進行使用，浮板(1)使得外殼(2)整體能夠保持漂浮狀態；S2：作為固定式人工濕地使用時，延伸組件(21)整體保持展平狀態，從而使得擋板(7)自然垂落并擋住第一連接管(3)和第二連接管(4)，以保持裝置內部的水體層不會(huì )滲漏，從而利用河沙層(17)、礫石層(18)、活性炭吸附層(19)和細砂層(20)對水體進行過濾，通孔(22)內的水草(23)能夠提升水體含氧量，從而保證水體活性，以提升污水處理效果；S3：將滑桿(9)向右側推動，使得第一連接板(15)和第二連接板(16)抵住外殼(2)的內壁，在處理完成后，通過驅動組件(24)使得延伸組件(21)由平直狀態轉變?yōu)轳薨櫊顟B(tài)，然后拉動滑桿(9)，從而通過第一連接板(15)和第二連接板(16)對褶皺狀態的延伸組件(21)表面雜質進行清除；S4：延伸組件(21)為褶皺狀態時，延伸組件(21)能夠作用于牽引組件(25)，牽引組件(25)和振動組件(26)使得延伸組件(21)在由平直狀態轉變?yōu)轳薨櫊顟B(tài)時，河沙層(17)、礫石層(18)、活性炭吸附層(19)和細砂層(20)內的顆粒物進行振動，進而提升雜質吸附效果。

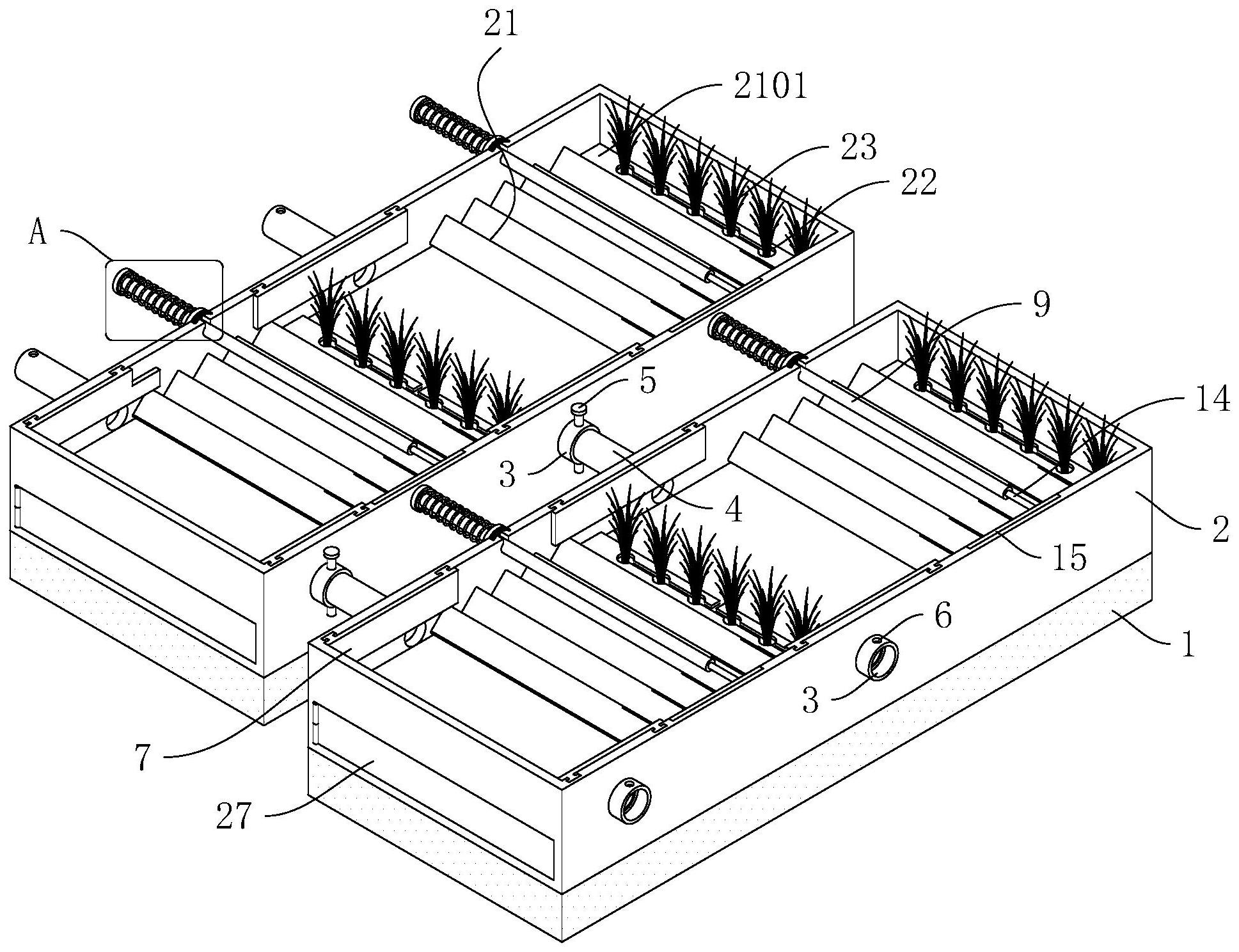

2.一種人工濕地污水處理系統，包括浮板(1)，其特征在于：所述浮板(1)的上方固定連接有外殼(2)，所述外殼(2)的后側安裝有驅動組件(24)，所述外殼(2)上對稱設置有第一連接管(3)和第二連接管(4)，所述第一連接管(3)和第二連接管(4)上均開設有對接孔(6)，所述對接孔(6)內安裝有對接桿(5)，所述外殼(2)內滑動安裝有擋板(7)，所述外殼(2)上開設有第一開口(12)和第二開口(13)，所述第一開口(12)位于第二開口(13)的上方，所述第二開口(13)的內部滑動安裝有滑桿(9)，所述滑桿(9)上固定連接有銜接桿(14)，所述銜接桿(14)上固定連接有第一連接板(15)，所述第一連接板(15)的表面固定連接有第二連接板(16)，所述第二連接板(16)的下方貼合設置有延伸組件(21)，所述外殼(2)的內部由上至下依次填充有河沙層(17)、礫石層(18)、活性炭吸附層(19)和細砂層(20)，所述河沙層(17)、礫石層(18)、活性炭吸附層(19)和細砂層(20)的內部均安裝有牽引組件(25)，所述牽引組件(25)的內部安裝有振動組件(26)，所述浮板(1)的前側鉸接有門板(27)，所述延伸組件(21)上開設有通孔(22)，所述通孔(22)內設置有水草(23)。
3.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述第一連接管(3)的內徑等于第二連接管(4)的外徑，所述第一連接管(3)通過對接桿(5)和對接孔(6)與第二連接管(4)之間構成卡合結構。
4.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述擋板(7)的位置與第一連接管(3)和第二連接管(4)的位置互相對應，擋板(7)的高度小于第二連接管(4)的外徑。
5.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述滑桿(9)的外側設置有連接環(8)，所述連接環(8)和所述外殼(2)之間為螺紋連接，所述滑桿(9)上轉動連接有轉盤(11)，所述轉盤(11)和所述連接環(8)之間固定連接有第一彈簧(10)。
6.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述第二開口(13)的直徑大于第一開口(12)的寬度，所述第二開口(13)的內壁與滑桿(9)的外表面互相貼合，所述第二開口(13)的寬度大于銜接桿(14)的直徑。
7.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述第一連接板(15)和第二連接板(16)的材質均為橡膠材質，所述第一連接板(15)和第二連接板(16)的數量與延伸組件(21)的數量一一對應，所述延伸組件(21)包括固定安裝于所述外殼(2)上的固定板(2101)，所述固定板(2101)的前側鉸接有第一搭接板(2102)，所述第一搭接板(2102)的前側鉸接有第二搭接板(2103)，所述固定板(2101)和所述第一搭接板(2102)之間以及第一搭接板(2102)和第二搭接板(2103)之間均安裝有第一渦旋彈簧(2104)，所述通孔(22)在固定板(2101)上等間距分布，所述固定板(2101)上開設有與通孔(22)互相連通的第一連通槽(28)和第二連通槽(29)，所述第二連通槽(29)位于固定板(2101)的后側。
8.根據權利要求7所述的一種人工濕地污水處理系統，其特征在于：所述驅動組件(24)包括轉動安裝于最前側第二搭接板(2103)上的第一連接塊(2401)，所述第一連接塊(2401)上固定連接有第一牽引鋼繩(2402)，所述外殼(2)的后側固定連接有電動推桿(2403)，所述第一牽引鋼繩(2402)經導向輪(2407)導向與電動推桿(2403)相連，所述導向輪(2407)和外殼(2)之間的連接方式為轉動連接，所述固定板(2101)上固定連接有固定塊(2404)，所述第一搭接板(2102)上轉動安裝有轉動塊(2405)，所述轉動塊(2405)、固定塊(2404)和外殼(2)的內部均貫穿設置有導桿(2406)。
9.根據權利要求2所述的一種人工濕地污水處理系統，其特征在于：所述牽引組件(25)包括固定安裝于第一搭接板(2102)下表面的第二牽引鋼繩(2501)，所述外殼(2)的內壁上固定連接有內板(2502)，所述第二牽引鋼繩(2501)纏繞在轉筒(2503)上，所述轉筒(2503)和外殼(2)之間為轉動連接，所述轉筒(2503)的內部設置有固定軸(2504)，所述轉筒(2503)和固定軸(2504)之間安裝有第二渦旋彈簧(2505)，所述轉筒(2503)的外側設置有固定筒(2506)，所述固定軸(2504)和固定筒(2506)與外殼(2)之間均為固定連接，所述固定筒(2506)上固定連接有銜接板(2507)。
10.根據權利要求9所述的一種人工濕地污水處理系統，其特征在于：所述振動組件(26)包括開設于固定筒(2506)內壁上的凹槽(2601)，所述轉筒(2503)上滑動安裝有壓塊(2602)，所述壓塊(2602)和轉筒(2503)之間固定連接有第二彈簧(2603)。
發明內容
鑒于現有人工濕地中存在的問題，提出了本發明。
為解決上述技術問題，本發明提供了如下技術方案：一種人工濕地污水處理方法及系統，包括以下步驟：
S1：打開門板，向外殼的內部由下至上依次填充細砂層、活性炭吸附層、礫石層和河沙層，關閉門板，在河中作為漂浮式人工濕地使用時，通過將第一連接管和第二連接管對接，然后將對接桿安裝進對接孔的內部，從而完成對相鄰兩個外殼的對接工作，從而適應不同寬度的河道進行使用，浮板使得外殼整體能夠保持漂浮狀態；
S2：作為固定式人工濕地使用時，延伸組件整體保持展平狀態，從而使得擋板自然垂落并擋住第一連接管和第二連接管，以保持裝置內部的水體層不會(huì )滲漏，從而利用河沙層、礫石層、活性炭吸附層和細砂層對水體進行過濾，通孔內的水草能夠提升水體含氧量，從而保證水體活性，以提升污水處理效果；
S3：將滑桿向右側推動，使得第一連接板和第二連接板抵住外殼的內壁，在處理完成后，通過驅動組件使得延伸組件由平直狀態轉變?yōu)轳薨櫊顟B(tài)，然后拉動滑桿，從而通過第一連接板和第二連接板對褶皺狀態的延伸組件表面雜質進行清除；
S4：延伸組件為褶皺狀態時，延伸組件能夠作用于牽引組件，牽引組件和振動組件使得延伸組件在由平直狀態轉變?yōu)轳薨櫊顟B(tài)時，河沙層、礫石層、活性炭吸附層和細砂層內的顆粒物進行振動，進而提升雜質吸附效果。
一種人工濕地污水處理系統，包括浮板，所述浮板的上方固定連接有外殼，所述外殼的后側安裝有驅動組件，所述外殼上對稱設置有第一連接管和第二連接管，所述第一連接管和第二連接管上均開設有對接孔，所述對接孔內安裝有對接桿，所述外殼內滑動安裝有擋板，所述外殼上開設有第一開口和第二開口，所述第一開口位于第二開口的上方，所述第二開口的內部滑動安裝有滑桿，所述滑桿上固定連接有銜接桿，所述銜接桿上固定連接有第一連接板，所述第一連接板的表面固定連接有第二連接板，所述第二連接板的下方貼合設置有延伸組件，所述外殼的內部由上至下依次填充有河沙層、礫石層、活性炭吸附層和細砂層，所述河沙層、礫石層、活性炭吸附層和細砂層的內部均安裝有牽引組件，所述牽引組件的內部安裝有振動組件，所述浮板的前側鉸接有門板，所述延伸組件上開設有通孔，所述通孔內設置有水草。
作為本發明的一種優先方案，所述第一連接管的內徑等于第二連接管的外徑，所述第一連接管通過對接桿和對接孔與第二連接管之間構成卡合結構。
作為本發明的一種優先方案，所述擋板的位置與第一連接管和第二連接管的位置互相對應，擋板的高度小于第二連接管的外徑。
作為本發明的一種優先方案，所述滑桿的外側設置有連接環，所述連接環和所述外殼之間為螺紋連接，所述滑桿上轉動連接有轉盤，所述轉盤和所述連接環之間固定連接有第一彈簧。
作為本發明的一種優先方案，所述第二開口的直徑大于第一開口的寬度，所述第二開口的內壁與滑桿的外表面互相貼合，所述第二開口的寬度大于銜接桿的直徑。
作為本發明的一種優先方案，所述第一連接板和第二連接板的材質均為橡膠材質，所述第一連接板和第二連接板的數量與延伸組件的數量一一對應，所述延伸組件包括固定安裝于所述外殼上的固定板，所述固定板的前側鉸接有第一搭接板，所述第一搭接板的前側鉸接有第二搭接板，所述固定板和所述第一搭接板之間以及第一搭接板和第二搭接板之間均安裝有第一渦旋彈簧，所述通孔在固定板上等間距分布，所述固定板上開設有與通孔互相連通的第一連通槽和第二連通槽，所述第二連通槽位于固定板的后側。
作為本發明的一種優先方案，所述驅動組件包括轉動安裝于最前側第二搭接板上的第一連接塊，所述第一連接塊上固定連接有第一牽引鋼繩，所述外殼的后側固定連接有電動推桿，所述第一牽引鋼繩經導向輪導向與電動推桿相連，所述導向輪和外殼之間的連接方式為轉動連接，所述固定板上固定連接有固定塊，所述第一搭接板上轉動安裝有轉動塊，所述轉動塊、固定塊和外殼的內部均貫穿設置有導桿。
作為本發明的一種優先方案，所述牽引組件包括固定安裝于第一搭接板下表面的第二牽引鋼繩，所述外殼的內壁上固定連接有內板，所述第二牽引鋼繩纏繞在轉筒上，所述轉筒和外殼之間為轉動連接，所述轉筒的內部設置有固定軸，所述轉筒和固定軸之間安裝有第二渦旋彈簧，所述轉筒的外側設置有固定筒，所述固定軸和固定筒與外殼之間均為固定連接，所述固定筒上固定連接有銜接板。
作為本發明的一種優先方案，所述振動組件包括開設于固定筒內壁上的凹槽，所述轉筒上滑動安裝有壓塊，所述壓塊和轉筒之間固定連接有第二彈簧。
與現有技術相比，本發明的有益效果是：
1、通過設置的第一連接管、第二連接管、對接孔和對接桿，裝置能夠將相鄰兩處外殼上的第一連接管和第二連接管對接，從而利用浮板將裝置整體作為可延伸的漂浮式人工濕地在水面上進行使用，也可以在第一連接管和第二連接管上外接管道，將裝置作為固定的人工濕地進行使用，該裝置具有可調節程度更高的優勢，能夠適應不同場景進行使用，解決了現有的人工濕地不能夠根據使用場景對自身結構進行切換的缺陷。
2、通過裝置上的滑桿、第一連接板、第二連接板和延伸組件，裝置能夠利用驅動組件作用于延伸組件，從而實現對延伸組件的展平或收縮，在延伸組件展平時可作為人工濕地上層水體與河沙層分隔板進行使用，在延伸組件收縮后，可通過拉動滑桿，使得滑桿帶動第一連接板和第二連接板在延伸組件的表面移動，進而實現對水體層中雜質和沾附物進行清理的功能，解決了現有的人工濕地不能夠對水體層的雜質進行集中清理的缺陷，該裝置具有功能性更強的優勢。
3、通過設置的牽引組件，在延伸組件由展平狀態轉變?yōu)槭湛s狀態時，可通過第一搭接板上提第二牽引鋼繩，從而使得第二牽引鋼繩拉動轉筒進行轉動，轉筒在轉動的過程中能夠作用于振動組件，使得振動組件能夠間歇性敲擊固定筒的內壁，從而使得固定筒能夠配合銜接板產生振動，實現對河沙層、礫石層、活性炭吸附層以及細砂層振動的功能，河沙層、礫石層、活性炭吸附層以及細砂層組成的過濾層通過振動顆粒物，可以增加吸附層內顆粒之間的空隙和接觸面積，從而增強顆粒物與污染物之間的接觸和交互作用，以促使顆粒物之間的碰撞和運動，使吸附層內的污染物分子更容易被顆粒物表面吸附，從而提升裝置的污水處理效果。并且振動還可以打破過濾層內顆粒物的團聚現象，減少顆粒物的聚集和堵塞，提高孔隙度和通透性，有助于維持吸附層的活性和吸附效率，并防止顆粒物表面的過早飽和。解決了現有的人工濕地不能夠在清理水體層中雜質的同時對過濾層內的顆粒物進行振動以提升吸附效果和降低堵塞程度的缺陷。
4、通過設置的第一開口和第二開口，在滑桿移動至最左側后可通過上提滑桿，使得銜接桿能夠穿過第一開口和第二開口，從而將第一連接板和第二連接板整體從裝置的內部取出，以便后續便捷對河沙層、礫石層、活性炭吸附層以及細砂層進行更換。
5、通過設置的與通孔互相連通的第一連通槽和第二連通槽，使得水草能夠在生長時沿著第一連通槽和第二連通槽的軌跡進行生長，從而形成多樣的生態環境類型，通過充分利用濕地內的空間有利于穩定人工濕地的生態環境，實現了對濕地植物生長延伸方向進行導向的功能，保證人工濕地內的空間得到充分利用。
（發明人：王文明;賀波;左鋒;宋鳳鳴;蔣小梅;曾海燕;古偉;郭丹丹;莫劍;曾翔;諶玲）
