某集團中水回用工程方案設計
前言
中水（再生水）是城市水源之一。它水量大且穩定，就地可取，用水成本較低。因此，從現實和長遠來看，在城市中有效地處理城市廢水，搞好中水口用是緩解城市水荒，解決城市缺水問題和可持續發展的戰略性對策之一。
大化集團是大連市用水大戶，集團正常用水指標為：冬季38160t/d，其它季節34660t/d。近年來，集團十分重視節水工作，使實際用水量一降再降。目前用水指標為：22714t/d，實際壓縮了34.5％。要繼續壓縮用水指標，必須考慮中水回用問題。
1 中水處理工藝
1.1 水量及水質
中水回用處理站源水來自大連市春柳河污水處理廠二級出水，處理能力為6000t/d。采用二級處理，處理后的中水絕大部分用于合成氨廠循環冷卻水補水（5000t/d），其它用于化工生產和綠化1000t/d）。污水處理廠二級出水，即中水處理站的進水水質指標見表1。
1.2 工藝流程

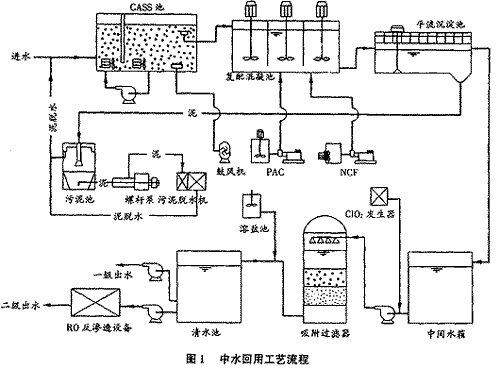

鑒于上述水質特點，其主要處理對象是總堿度、總固體物、氯離子及COD等，其處理工藝流程如圖1所示。
一級處理工藝采用CASS工藝方式，在預反應區內，有一個高負荷生物吸附過程，隨后在主反應區經歷一個低負荷的基質降解過程。CASS藝集反應、沉淀、排水為一體，微生物處于好氧-缺氧-厭氧周期性變化之中，有較好的脫氮、除磷功能�？紤]到污水有機物含量低，在池中投加彈性填料給微生物提供棲身之地。
|
分析項目 |
污水廠二級出水 |
一級出水 |
二級出水 |
|
pH |
6.5-8.5 |
6.5-8.5 |
6.5-8 |
|
濁度/度 |
50 |
5 |
5 |
|
總固體/（mg.L-1) |
1200 |
1000 |
150 |
|
總硬度（以CaCO3計）/（mg.L-1) |
500 |
|
|
|
總堿度（以CaCO3計）/（mg.L-1) |
500 |
|
|
|
氯離子/（mg.L-1) |
300 |
|
|
|
CODcr/（mg.L-1) |
120 |
|
|
|
BOD5/（mg.L-1) |
40 |
|
|
|
氨氮/（mg.L-1) |
30 |
|
|
|
總磷/（mg.L-1) |
3 |
|
|
|
石油類/（mg.L-1) |
10 |
|
|
|
總鐵/（mg.L-1) |
2 |
|
|
|
懸浮物/（mg.L-1) |
50 |
|
|
|
異氧菌總數/（mg.L-1) |
5×105 |
|
|
|
注：一級出水用于化工生產和綠化，二級出水用于循環冷卻水補水。 | |||
合成氨廠工藝設備是引進德國林德公司的成套設備，循環冷卻水系統的水質要求較高，源水經一級處理后，其水質與循環冷卻水補水水質要求相差較大，特別是Cl-含量較高，Cl-的去除在工業化中一般不能采用化學沉淀方法和轉換氣態等辦法，只能采用膜法處理。為此，二級處理工藝選用了RO反滲透裝置，該工藝采用膜法脫鹽，我們選用了進口復合膜，該膜既具備了復合膜的低壓、高通量、高脫鹽率等優點，同時又克服了傳統的復合膜表面帶負電。因此，該膜又具備了耐污染性的特殊優點。
2 主要處理構筑物及工藝設備
2.1 主要處理構筑物
�、貱ASS生化反應池
外型尺寸為：21m×10m×6m，鋼砼結構，有效容積1200m3，有效水深約5.5m，停留時間4.8h。
�、趶团浠炷�
外型尺寸為：6m×2.5m×4m，鋼砼結構，內做防腐，有效容積104m3，分為3格。停留時間10min。
�、燮搅魇匠恋沓�
外型尺寸為：24m×7m×4m，鋼砼結構，有效容積500m3，停留時間2h。
�、苋茺}池，鋼進結構，12m×5.5m×2.5m，總有效容積160m3。
�、菸勰喑�，鋼極結構，4m×4m×3.5m，有效容積48m3。該池設在污泥脫水機房。
�、尬勰嗝撍畽C房，磚混結構，面積200m2。
�、咔逅嵘梅�，磚混結構，面積260m2。
�、嗑C合廠房，磚混結構。包括二氧化氯發生器。加藥系統、鼓風機、污水提升泵、吸附罐的再生系統及值班控制室。
�、嵛竭^(guò)濾廠房，磚混結構，面積為280m2，外型尺寸為20m×14m×8m，內裝5臺Φ3600吸附過濾器。
�、夥礉B透廠房，磚混結構，24m×5m×3.5m，內設反滲透本體、保安過濾器、10m3容積的吸水箱、高壓泵、酸液罐及其酸洗泵等設備。
2.2 主要工藝設備
�、贊撍旌弦夯亓鞅�，3臺，高峰時同時用。Q=100-150m3/h，H＝10m，N=5.5kw
�、跐撍當嚢铏C，2臺，每臺7.5kw，設在CASS池內。
�、畚⒖灼貧馄鳎ㄗ蚤]式），約400個。安裝在CASS池內。
材質：內殼ABS，外為特種橡膠。
�、芄�、吸泥機，2套，寬7m，功率為3kw/臺。安裝在平流式沉淀池。
�、蓦x心鼓風機，1臺工作，主要用于CASS池的曝氣系統。
Q＝16-20m3/min，H=6m，N=55kw。
�、拗虚g加壓水泵，2用1備。該泵主要作用是將二沉池的出水提升后送人吸附過濾罐，以使該設備在大于或等于2.5kg/cm2的壓力下運行。Q＝100－150m3/h，H＝35m。
�、呒铀幵O備
PAC溶藥及加藥系統2套，2.5kw（包括計量泵）交替使用。NCF溶液槽及加藥系統2套，2.5kw（包括計量泵）交替使用。
�、辔竭^(guò)濾，采用壓力過濾器，設計濾速6－8m/h，共設5臺，4用1備，Φ3600×6000。
�、岱礉B透系統
總運行功率180kw，總裝機功率250kw產水量4500m3/d，產水率75％。
�、鉁缇O備
滅菌設備采用化學法的二氧化氯發生器。ClO2投加量為10g/m3［水］，6.25kg/h。選用BD－3000二氧化氯發生器2套，每套電功率1.5kw，包括溫控，投加系統及發生器。
3 投資估算及經濟技術指標
3.1 投資估算
投資構成見表2。
|
項目名稱 |
造價/萬元 |
|
土建工程費用 |
194 |
|
設備及安裝費用 |
897 |
|
其它費用 |
265 |
|
總計 |
1356 |
3.2 運行成本估算
工藝處理成本構成見表3。
|
序號 |
名稱 |
用量 |
單價 |
年成本/萬元 | |
|
1 |
源水水費 |
|
6000m3/d |
1元/t |
216 |
|
2 |
電費 |
一級出水 |
3200度/d |
0.45元/度 |
52.56 |
|
3 |
PAC藥劑費 |
二級出水 |
4500度/d |
0.45元/度 |
70.6 |
|
4 |
NCF藥劑費 |
|
360kg/d |
2500元/t |
32.5 |
|
5 |
食鹽 |
|
90kg/d |
6000元/t |
19.5 |
|
6 |
二氧化氯費 |
|
0.6t/d |
500元/t |
10.8 |
|
|
工資福利 |
|
60kg/d |
4元/kg |
0.864 |
|
7 |
|
|
|
1000元/（人.月) |
12 |
|
8 |
年運行成本 |
一級出水 |
10人 |
327.364萬元/a |
|
|
|
二級出水 |
|
414.664萬元/a |
| |
|
9 |
水費 |
一級出水 |
|
1.52元/t |
|
|
|
二級出水 |
|
1.92元/t |
| |
3.3 經濟效益
中水回用后，每年可以節約新鮮水量220×104m3，按大連市工業用水費2.5元/t計，每年的直接經濟效益為150萬元。
3.4 環境效益
經過處理后，每年可少向環境排放污染負荷為：
CODcr：
｛（120－30）×6000+（30－20）×5000×10-6 ×365=215.35t
懸浮物：
（50－5）×6000×10-6×365=98.55t
4 結語
六月份，由大連市經委組織有關專家對該方案進行了技術評審，得到了與會(huì )專家們的普遍好評，大家一致認為該方案工藝設計合理，技術含量高。該處理站建成后，一方面可以解決水資源緊張的矛盾，給企業帶來經濟效益；另一方面又具有巨大的社會(huì )效益和環境效益，減少了對環境的污染，在水資源的開發利用和保護等方面具有行業示范效應。
