中頻的臭氧發生器的頻率一般在1K赫茲左右。電壓根據負載的情況而定，一般在3000-8000伏之間。中頻臭氧發生器主要是用在管式，片式電極的電暈放電電極上。負載有較高的電容容量，而不適宜更高的頻率。
 |
中頻臭氧發生器，包括臭氧發生單元、干燥系統及控制系統，其臭氧發生單元包括至少一支以上的電極管和與其相配套置放電極管的介電管、進氣室和出氣室、固定在進氣室進氣板中間部位上的高壓電源引入件及介電管外側的冷卻水箱，其電極管與介電管同心垂直排列，電極管外徑與介電管內徑之間設有一定的間隙，電極管上端部插接有垂直聯接管，聯接管穿過所述冷卻水箱上花板、出氣室下花板、中隔板并與其固定，聯接管上端部安裝有中心帶通孔的電極插頭，電極管由導電線與熔斷管座連接，電極管為正極、介電管為負極，介電管下端部為封口。本實用新型體積小、重量輕、能耗少、生產效率高及良好的密封性、耐溫性及較高的強度，大大延長了使用壽命。

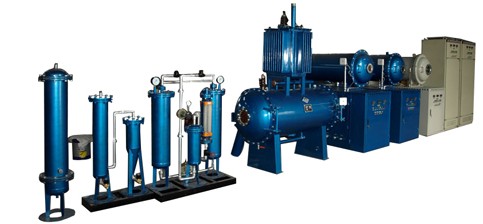

中頻臭氧發生器的系統結構
中頻臭氧發生器的主體結構分為4個部分：
1、 電源部分：由變頻器及變壓器組成，將工頻市電轉換為高頻高壓電源，一般為2000V至8000V，頻率為400至1000赫茲用來提供中頻高壓電源。
2、 氣源部分：臭氧發生器可以利用2種氣源，一種為空氣由無油空壓機、干燥器等提供。另一種為純氧或者富氧空氣，由氧氣瓶或者制氧機提供�？諝饣蛘哐鯕膺M(jìn)入發生器之后要進一步干燥和減壓，經計量連續進入臭氧發生部分。
3、 臭氧發生放電室：采用垂直管式單元氣室，由電極管、介電管或者水管等組成。放電室兩端連接不銹鋼管用于氣流通路，放電室的二個放電片背面貼鋁質散熱片進行風冷卻或水冷卻。氧氣或空氣進入放電室后被分為二路，沿著放電片的表面隙縫的高頻高壓電場流過，部分氧分子中化合鍵斷開而生成氧原子，氧原子與氧分子結合生成臭氧分子，臭氧氣和空氣的混合氣體沿管路被泵出。
4、 用軸流風扇對放電室進行風冷卻，也可采用直流冷卻水，經計量后進入氣室水套。
用戶可以通過臭氧發生器機體上的控制面板來對氣量進行調節從而來調節臭氧產量，也可通過其電磁式電流表和電壓表來進行監控。

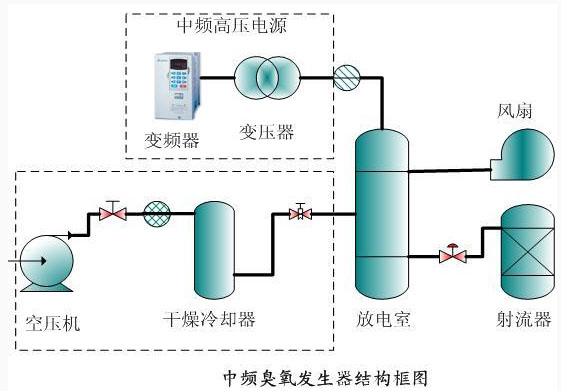

下圖是中頻臭氧發生器的基本框圖
 |
