典型的BAF組合工藝及特點

按照污水處理要求不同,可將BAF 工藝分為以下幾類:除C/ 硝化工藝;除C/ 硝化/ 反硝化工藝;除C/ 除P/ 脫N 工藝。

1 　除C/ 硝化工藝

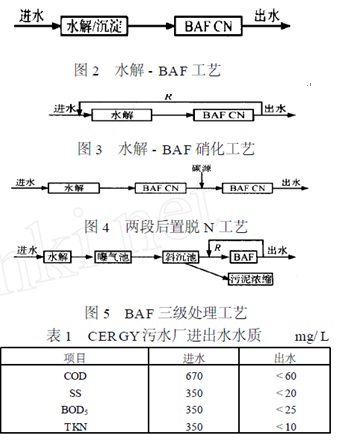

圖2 為馬鞍山鋼鐵設計院設計的試驗工程,原水經過預處理,進入BAF 濾池實現除C 和硝化,在該工藝中,由于生物膜厭氧內環境的存在,對TN 有一定的去除率,但TN 不是控制指標,適用于對NH3- N 排放有要求的工藝。當進水固體雜質較多時,初級處理建議采用水解,這樣可減少初級處理的產泥量。

2 　除C/ 硝化/ 反硝化工藝

圖3 的工藝為基于A(yíng)/ O 的原理對圖2 工藝的改進。因為在圖2 工藝中未涉及對TN 的要求,如果對TN 排放有限制,只需將出水的一部分回流到前段水解池便可實現反硝化,實現脫N 目的,通�；亓鞅萊 為100 %～300 %。

圖4 的工藝將硝化和反硝化分別在兩個濾池中進行,該工藝操作方便運行可靠,但必須外補充碳源供反硝化之用,并且外加碳源的量必須嚴格控制,外加碳源過少,反硝化不徹底, TN 排放不能達標;外加碳源過多,出水COD 難以達標。因此建議適當多加碳源,但必須在出水中將DO 質量濃度維持在2～4 mg/ L ,以防出水COD 超標〔6〕。

圖5 的工藝中將BAF 作為三級處理,實現脫N的目的,該工藝采用BIOSTYR 工藝,代表性的有法國CERGY污水廠。該廠處理流量為40 000 m3/ d ,進出水水質見表1 。

運行時,對曝氣池出水水質需加控制以確保有充足的反硝化碳源。如果要實現出水P 排放達標,可在斜沉池前加入化學除P 劑便可。該工藝可作為我國部分已有污水處理廠的改擴建工藝,使出水TN 達標排放。

3 　除C/ 除P/ 脫N 工藝

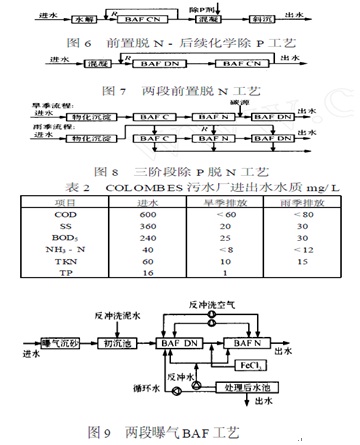

圖6 的工藝適用于進水雜質SS 濃度很高的原水。BAF 為中間曝氣,利用進水的碳作為反硝化碳源,減輕了好氧段的負荷,節省了用地面積,同時后處理除P 可保證BAF 池中有充足的P 營養源。該工藝中BAF 為上向流, 國外用得較多的為BIOSTYR 工藝。

圖7 的工藝將硝化和反硝化分別在兩個不同的濾池中進行,仍具有單段前置脫N 的許多優點,同時,操作比單池脫N 穩定可靠,但該工藝投資及占地面積較大。在混沉池中加入化學除P 劑,實現除P 目標。該工藝進水雜質、SS 濃度不宜過大,否則混沉池的排泥將成為問題。同時要保證BAF 池生化反應所需的P 營養源。具體參見http://www.sharpedgetext.com更多相關技術文檔。

圖8 的工藝中在預沉池中投加化學除P 劑實現化學除P ,除C、硝化、反硝化分別在三個濾池中進行,BAF 池均為BIOSTYR 工藝,外加碳源進行后置脫N。由于各濾池相對獨立,各自的處理目的明確,因此運行穩定性和處理效果好。雖然池數較多,但可以將大部分的池容埋于地面以下。只要設計合理仍可做到節約用地,特別是該工藝的雨水處理技術值得在設計中進行借鑒。法國塞那中心COLOMBES 污水廠為該工藝的典型代表。該廠的設計流量為240 000 m3/ d ,進出水質見表2 。

 圖9 的工藝與常規兩段曝氣生物濾池的最大不同在于,一般除C 在硝化池,而這里除C 與反硝化同處一池,硝化池只是作為除C 的可靠保證。在該工藝中硝化池和反硝化池均需進行曝氣。進水從BAFDN 池的上部經填料后進入BAF N 池的底部,然后從BAF N 池上部出水�？諝鈴腂AF DN 的底部通入形成逆流,增大了氣水接觸面積,有利于氧的轉移,有利于發揮表面生物膜的氧化降解作用。反硝化作用主要利用BAF DN 池中氧下多上少的分布在頂部實現反硝化。BAFN 池中進行曝氣為出水COD 達標提供了更可靠的保證。如對P 有更高的要求,可在BAF N 池進水端投加FeCl3 。(作者：徐亞明,蔣彬，東南大學土木學院,江蘇南京)
