火法濕法聯合工藝回收電鍍污泥中的銅

摘要:采用還原焙燒－酸浸－萃�。瓭饪s結晶工藝回收電鍍污泥中的銅，結果表明:以煤粉為還原劑的焙燒預處理既保持了銅的高浸出率，又實現了銅與雜質金屬的初步分離;經后續酸浸、萃取和濃縮結晶等濕法工藝最終可制得純度為97.14%的工業級硫酸銅。

關鍵詞:電鍍污泥;火法;濕法;銅

0·引言

電鍍污泥是電鍍廢水處理過程中產生的含大量重金屬的一類典型危險廢棄物，需要無害化處理。目前廣泛采用穩定化/固定化后再進行填埋的方法［1］，但存在重金屬滲濾的風險，并且造成了資源的浪費。電鍍污泥中重金屬含量高，有的達到10%以上，若進行資源化回收，則符合可持續發展要求，具有明顯的經濟和環境效益。目前，電鍍污泥資源化方法主要包括濕法［2-4］和火法－濕法［5-6］聯用兩種。濕法工藝通常采用酸浸或氨浸，并通過沉淀、萃取、離子交換膜法等從浸出液中分離回收金屬［7］。雖然濕法回收金屬效率高，但溶劑消耗量大，特別是對于金屬含量低的污泥則更無效益可言�；鸱ǎ瓭穹�聯合工藝是先進行高溫焙燒預處理，然后進行濕法回收。高溫焙燒雖然能有效去除污泥中的雜質，提高金屬含量，但高溫會(huì )造成物相組成的變化，影響金屬的浸出［8］。在低品位礦石冶煉中采用的還原焙燒則可以實現對金屬的選擇性還原，提高后續濕法回收效率［9-10］。但是該工藝在電鍍污泥中的應用鮮見報道。筆者以含有銅、鎳、鋅、鉻等金屬的電鍍污泥為研究對象，并采用還原焙燒－酸浸－萃�。瓭饪s結晶工藝選擇性回收電鍍污泥中的銅。

1·實驗部分

1.1材料

實驗用污泥取自常州市某電鍍廠的脫水污泥，經風干后研磨過0.150mm篩，然后在105～110℃下烘2h，放入干燥器中備用。以下實驗所用原泥均為烘干后污泥。原泥中主要金屬含量見表1。

1.2工藝流程及實驗方法

用電鍍污泥生產硫酸銅的工藝流程如圖1所示。

1.2.1還原焙燒

還原焙燒時，電鍍污泥與還原劑煤粉混勻，裝于加蓋瓷坩堝內，置于馬弗爐中在設定溫度下焙燒一定時間，底渣于干燥器中冷卻備用。直接焙燒則是不加煤粉，在坩堝中敞口焙燒。

1.2.2酸浸

按一定的液固比在底渣中加入硫酸溶液，于水浴恒溫振蕩器上在設定溫度和轉速下振蕩一定時間后，取出靜置過濾，得浸出液。

1.2.3萃�。�反萃

在分液漏斗中按一定的配比，分別加入浸出液和LIX973-磺化煤油溶液，避光振蕩一定時間使之達到萃取平衡。萃取后的負載有機相用硫酸溶液進行反萃，得到硫酸銅溶液。

1.2.4濃縮結晶

硫酸銅溶液經加熱蒸發濃縮，冷卻結晶后得到硫酸銅產品。

1.3分析測定方法

原泥或底渣中金屬含量測定時，預處理方式為:取0.5g樣品，用10mL濃HCl+15mL濃HNO3+5mLHClO4消解體系在低溫電熱板上消解。溶液中的Cu、Ni、Zn、Cr含量采用TAS-990原子吸收分光光度計測定。

2·實驗結果與分析

2.1還原焙燒

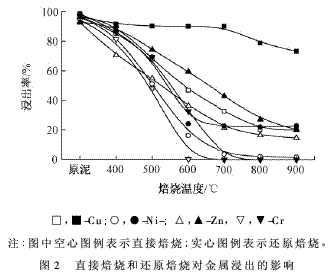

首先比較了直接焙燒和還原焙燒對電鍍污泥中金屬浸出的影響。還原焙燒時，煤粉投加量(煤粉質量/污泥質量)為10%，焙燒時間均為30min。為充分浸出，選擇液固比(浸出劑體積(mL)/污泥質量)為50∶1，硫酸濃度為10%，室溫下以112r/min振蕩60min。結果見圖2。

由圖2可見:直接焙燒導致金屬浸出率迅速下降，而相對于直接焙燒，還原焙燒底渣中金屬浸出率有不同程度的提高。特別是Cu，其浸出率隨還原焙燒溫度的增加緩慢下降，在400～700℃下仍保持在90%以上�？梢�(jiàn)還原焙燒能有效改善金屬的浸出效果。熱重分析表明:電鍍污泥主要失重階段在100～400℃，之后有所減緩。還原焙燒在使得污泥減量的同時也實現了金屬的富集。以700℃為例，污泥失重率近30%，金屬含量均有所提高，其中Cu的含量從10%增加至14%。還原焙燒影響因素研究［11］得到的最佳還原焙燒條件為:煤粉和助熔劑CaCO3投加量分別為10%和0.5%，焙燒溫度為700℃，焙燒時間為20min。經測試，還原焙燒后底渣中Cu、Ni、Zn、Cr的浸出率分別為98.73%、16.86%、45.98%、1.91%�？梢�(jiàn)，通過控制還原焙燒條件，既能保證對目標金屬Cu較高的浸出率，同時又能實現目標金屬與雜質金屬的選擇性分離。

2.2浸出

電鍍污泥按上述最佳條件還原焙燒后進行浸出實驗。底渣分別用10%的硫酸溶液進行酸浸和NH3-NH4HCO3溶液(NH38mol/L，NH4HCO34mol/L)進行氨浸。Cu、Ni、Zn、Cr的酸浸浸出率分別為98.73%、16.86%、45.98%、1.91%;而氨浸浸出率分別為72.53%、1.42%、13.15%、0%，可見酸浸效果優于氨浸。以下探討了不同因素對酸浸的影響。

2.2.1液固比的影響

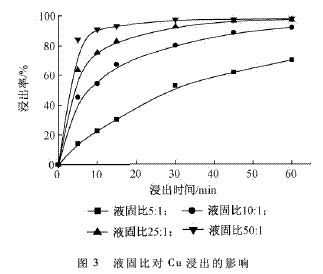

以10%的硫酸溶液為浸出劑，按不同的液固比在室溫下以112r/min浸出。Cu的浸出率變化如圖3所示。

由圖3可以看出:當液固比從5∶1增加至10∶1時，Cu浸出率顯著增大，浸出60min時，浸出率達到92.09%。繼續增大液固比至25∶1～50∶1時，浸出率僅有小幅增加。從經濟性考慮，選擇液固比為10∶1。為了進一步提高浸出率，可延長浸出時間。經試驗，當浸出時間為80min時，Cu浸出率可達95.69%。

2.2.2硫酸濃度的影響

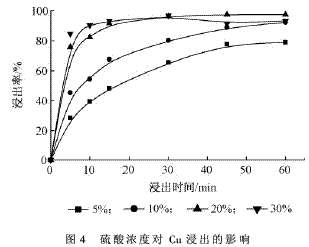

改變硫酸溶液的濃度，按10∶1的液固比在室溫下以112r/min浸出。硫酸濃度對Cu浸出的影響如圖4所示。

由圖4可見:當硫酸濃度在5%～20%時，隨著硫酸濃度的增大，浸出率不斷增大。但是當以30%硫酸溶液為浸出劑浸出30min后，浸出率開始下降。雖然20%的硫酸溶液對Cu的浸出率略大于10%的硫酸溶液，但是增大硫酸濃度的同時也易造成雜質金屬的浸出，并且不利于后續萃取。因此，適宜采用10%的硫酸濃度。

2.2.3浸出溫度的影響

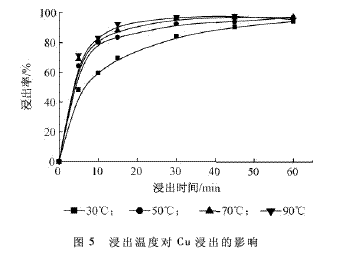

以10%的硫酸溶液為浸出劑，按10∶1的液固比在不同溫度下以112r/min浸出。Cu的浸出率隨時間的變化曲線見圖5。

由圖5所示:浸出溫度對Cu的浸出影響較小。當浸出溫度為30℃，浸出時間為60min時，Cu的浸出率已達94.09%，繼續升溫，Cu浸出率升高不明顯。因此，選擇常溫下浸出即可。

綜合上述分析，確定酸浸條件為:硫酸濃度10%，液固比10:1，常溫下浸出80min。此條件下，Cu、Ni、Zn、Cr的浸出率分別為95.69%、15.34%、41.68%、0%。

2.3萃取

以浸出液為萃取料液，其中主要含Cu8.67g/L，Ni0.43g/L，Zn1.57g/L，pH為1.0。料液不經除雜直接由LIX973—磺化煤油體系萃取Cu。實驗研究了料液pH值、相比(有機相對水相的體積比，記作O/A)、萃取劑濃度(萃取劑占有機相的體積分數)、萃取時間等因素對Cu萃取率的影響。經實驗確定反應基準條件為:pH值為2，O/A為1∶1，萃取劑濃度30%，萃取時間為6min。在單因素實驗時，除改變實驗因素的條件外，其他條件同基準條件。結果見表2。

在單因素實驗的基礎上，為獲得最佳萃取條件，設置了四因素三水平正交實驗。根據正交實驗結果及直觀分析，從主到次的影響因素分別為萃取劑濃度、O/A、pH、萃取時間。綜合實驗結果得到萃取優化條件:料液pH=1.5，O/A=1∶1，萃取劑濃度30%，萃取時間2min，此時Cu萃取率為94.68%，Ni、Zn萃取率幾乎為零。經二級逆流萃取，Cu萃取率可達99%以上。

2.4反萃

經萃取后的負載有機相中Cu含量為7.94g/L，以此作為反萃料液。反萃實驗基準條件為:O/A為3∶1，硫酸濃度2mol/L，反萃時間為6min。結果見表3。

根據以上反萃單因素實驗結果，采用三因素三水平正交實驗，結果表明:各因素影響反萃效果的主次順序為硫酸濃度、O/A、反萃時間。綜合考慮反萃率和后續結晶對Cu濃度的要求，選擇O/A=3∶1，硫酸濃度2.5mol/L，反萃時間2min，Cu反萃率達99.07%。在實際中為保證反萃取效果，可采用二級反萃。經反萃后，反萃液中Cu含量高達23.60g/L，能滿足結晶回收的要求。具體參見http://www.sharpedgetext.com更多相關技術文檔。

萃取中所用LIX973銅萃取劑具有飽和容量大，選擇性高的特點，但是價格較高，因此其循環使用性對于控制成本具有重要意義。實驗顯示:經反萃后的萃取劑重新用于下一次萃取，以此重復使用5次后，Cu萃取率依然高達90%以上。由此可見，該萃取劑具有較好的循環使用性。而當硫酸溶液中Cu的濃度在5～25g/L范圍內，對反萃取效率無顯著影響。因此經結晶回收銅后的母液，經適當調配后，也可返回反萃取段作反萃液重復使用。

2.5濃縮結晶

反萃后得到的硫酸銅溶液，直接加熱蒸發濃縮得到CuSO4·5H2O，經測試純度為97.14%，達到GB437—93《硫酸銅》中工業級硫酸銅的標準。

3·結論

1)通過還原焙燒預處理，可以實現電鍍污泥的減量和金屬的富集，并且在400～700℃下，Cu浸出率仍保持在較高水平，有利于Cu的回收。最佳還原焙燒條件為:煤粉投加量10%，CaCO3投加量0.5%，焙燒溫度700℃，焙燒時間20min。

2)電鍍污泥經焙燒后所得底渣，以10%的硫酸溶液為浸出劑，按10∶1的液固比，在常溫下浸出80min時，Cu、Ni、Zn、Cr的浸出率分別為95.69%、15.34%、41.68%、0%，初步實現了目標金屬Cu的選擇性分離。

3)以L(fǎng)IX973-磺化煤油體系萃取酸浸液中的Cu，其工藝條件為:料液pH=1.5，O/A=1∶1，萃取劑濃度30%，萃取時間2min;經二級逆流萃取，Cu萃取率可達99%以上，Ni、Zn損失率接近零。萃取液的反萃條件為:O/A=3∶1，硫酸濃度2.5mol/L，反萃時間2min;Cu反萃率達99.07%。所得含Cu濃度為23.60g/L的硫酸銅溶液經濃縮結晶制得工業級硫酸銅。來源：中國電鍍助劑網
