滇池流域農村污水生態處理系統設計

摘要:采用表面流人工濕地、潛流式人工復合生態床和生態塘組合工藝,結合生態及景觀建設進行了滇池流域農村污水處理工程設計。該工程既處理了生活污水,又改善了生態環境,體現了污水處理與生態環境建設相結合的新理念。

關鍵詞:滇池流域,生活污水,人工濕地

1　設計基礎資料及依據

由于國內缺乏對村鎮污水治理的基礎資料,設計前進行了為期1年的場地信息調查以及現場試驗,從而確定了工藝流程及相關的工藝參數。①　確定生活污水的排放量及水質。在示范區的4個行政村,采取隨機抽樣的方法(內容包括家庭人口、取水方式、日用水量、洗衣方式、洗澡方式、家庭廁所等)共調查530戶(占總戶數的27%),選擇其中的16戶作為典型,連續3ｄ跟蹤調查水量及水質。②　人工復合生態床工藝研究[1]。通過1年的現場模擬試驗,對不同運行條件及工況下人工復合生態床的運行進行了系統研究,確定了工藝參數。③　示范區的氣象、水文資料。包括近3年氣溫、降雨量、蒸發量,地下水位及滇池的水位變化。④　地形勘測。為村里生活污水的溝渠收集系統設計和場地選擇提供了依據。

2　設計水質、水量

①　設計處理水量:80m3 /d(考慮20%的人口發展系數)。②　設計進水水質:COD為200mg/l,總氮為30mg/l,氨氮為23mg/l,總磷為5mg/l。③　設計出水水質:COD去除率≥80%,總氮去除率≥85%,總磷去除率≥85%。

3　工藝流程的確定

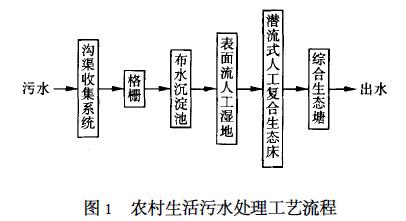

經村里新建溝渠收集系統匯過來的污水將依靠重力流首先進入到表面流人工濕地內。根據現場試驗結果,表面流人工濕地對氨氮有很好的去除效果(對氨氮去除率≥90 %) 。另外,污水處理系統位于低洼荒地處,在滇池高水位時期一部分土地將處于水淹狀態,里面生長著許多天然水生植物,因此稍加人工修整即可構建成良好的表面流人工濕地�？紤]到表面流人工濕地對磷的去除效果差、S S 濃度高、出水渾濁,故在其后緊接著串聯一級潛流式人工復合生態床。在床內填充水力傳導性能好和具有多孔結構的介質,通過介質吸附和微生物的作用來強化系統的除磷脫氮效果。濕地系統除具除污作用外,還應具有景觀及生態效果,這對于滇池流域環境的恢復及保護具有特殊的意義,鑒于此在設計計算時作了適當的放大。整個系統工藝流程見圖1 。

4 各主要單元設計

4.1 　溝渠收集系統
設計中要求考慮與村莊未來規劃相協調,能夠達到90 %以上的污水收集率,盡量利用原有溝渠以降低工程造價。首先,在村內主干道修建“三面光”的石砌結構干渠(鋪設蓋板) ,以連接主要的居民住宅區域。然后再修建磚砌結構的支渠以匯集各部分住宅區的生活污水。最后修建支溝將各家的生活污水引入到溝渠系統里。
值得指出的是,在村外部分或一些特殊地段修建了生態溝渠,依靠其內生長的水草等植物和水流作用自然凈化污水。

4.2 　布水沉淀池
村里的生活污水多數為明渠收集,容易混入垃圾,因此在進水渠中設置了格柵。格柵寬為0. 60m ,長為1 m ,柵條間距為30 mm ,采用人工清渣。布水沉淀池一方面起到初沉池的作用,使污水中粒徑較小的無機和有機顆粒沉降下來;另一方面起到了調節水量和布水的作用。池體長×寬×深為20m ×2 m ×0. 8 m ,有效容積為27 m3 ,停留時間為8h 。池內布水區采用矩形堰口,均勻布置,出水方向呈放射狀,使污水能夠更加均勻地流入濕地系統。

4.3 　表面流人工濕地
表面流人工濕地面積為2 000 m2 ,水力負荷為4 cmPd。地面以上維持30 cm 的自由水位,滇池流域氣候溫暖(平均溫度為14. 7 ℃Pa) ,故不用考慮冬季冰凍情況。濕地內種植的水生植物主要為茭白,還有蘆葦、慈菇和水花生等,基本上是利用場地內的原有植物,但對其進行了分栽和移栽以保證分布均勻。由于濕地邊界不規則,平均長寬比較小,而且布水區較長(20 m) ,故沿布水方向將濕地分為面積狹長的兩個區,以保證布水均勻和一定的推流效果。設計時充分利用地形、地勢,避免出現水流死區,盡量減少工程開挖量和對原水生植被的破壞。

4.4 　潛流式人工復合生態床
潛流式人工復合生態床為地上式,床體從池底開始堆積,總面積為300 m2 ,設計水力負荷為30 cmPd。床體長×寬×深為50 m ×6 m ×0. 8 m ,里面填充了爐渣等水力傳導性能良好的填料。生態床上部種植水芹等常綠水生植物。為了防止暴雨對生態床的沖擊,在填料層里安裝了直徑為150 mm 的穿孔PVC管,高于正常水位時水流會(huì )直接從溢流管內流走。地上式潛流人工復合生態床適用于地勢低、地下水位淺的場地,這樣既保護了地下水還可以大大降低工程量和工程費用。

4.5 　綜合生態塘
綜合生態塘與濕地組成了一個完整的植物塘、床系統。綜合生態塘面積為1 400 m2 ,平均水深為0. 6 m ,該區除可對水質進行深度處理外,還具有生態和景觀作用。池塘區種植了蓮及慈菇等水生植物,也為魚、蝦等提供了生存環境。具體參見http://www.sharpedgetext.com更多相關技術文檔。

5 　生態、景觀設計
將生態和景觀設計納入到濕地系統,是該污水處理工程的一個新思路。按照“紅、黃、綠”三種顏色協調搭配、植物高低錯落有致的設計原則,對濕地周邊進行了綠化:種植了花石榴、柳樹、千頭柏、毛葉丁香等,并鋪植了草皮。綜合生態塘內填筑了“葫蘆島”,島上種植的紅葉小波和金葉女貞,從遠處看去給人以美的享受。另外,預留了供人們活動的場所。為了給魚類等水生動物提供一個良好的生存環境,對綜合生態塘進行了人工清淤(30 cm) ,放養了泥鰍、田螺等,這些水生動物可吞食濕地中的底泥,間接消耗水體中的氮、磷等營養物質。茂盛的水生植物以及生長在其中的魚、青蛙、蛇及水鳥等構成了一個良性的濕地生態系統。

6 　建設及運行費用
整個工程的建設費用(溝渠收集系統除外) 為5. 2 萬元,其中綠化及景觀建設費用為2. 2 萬元(約占總費用的42 %) 。處理設施的運行僅需要少量的人工費用,其運行成本為0. 03 元Pm3 。(清華大學環境模擬與污染控制國家重點聯合實驗室)
