燃煤中含有重金屬元素,大部分重金屬由煙氣經脫硫系統、通過煙囪排放進入大氣,少量重金屬會(huì )隨脫硫廢水排出,此外,在吸收塔內富集的氯離子也需要及時排出。因此,脫硫裝置要排放一定量的廢水,從而保證FGD系統運行的安全可靠性,根據DL/T5196的規定,在有脫硫廢水產生的電廠,應單獨設置脫硫廢水處理系統。
一、脫硫廢水水質
脫硫廢水的密度較低,顯弱酸性,化學耗氧量與通常的廢水不同,產生COD的為具有還原性質的無機離子,CODCr值一般在150～300 mg/l范圍內。脫硫廢水中的懸浮物含量較高,經廢水旋流器分離后,濃度一般在1.5%左右,根據來水濃度以及旋流器分離效果不同,最高可達32 000 mg/l。脫硫廢水中的可溶性鹽含量在40 000 mg/l左右,主要為Cl-,其次是Ca2+以及SO24-。脫硫廢水中的重金屬一般多為汞、鉻、鎘、鉛、砷等物質,或多或少都超出排放標準,需要進行固化處理,使其不會(huì )對環境造成污染。
二、脫硫廢水水量
正常情況下,脫硫廢水流量為15～20 kg/MW·h,通常在不考慮控制水平衡而造成的脫硫廢水排放的情況下,一臺30萬kW機組煙氣脫硫廢水的水量約為5 m3/h。
三、脫硫廢水排放要求
根據《DL/T997-2006火電廠石灰石-石膏濕法脫硫廢水水質控制指標》中的要求,脫硫廢水處理系統需要去除部分SO24-離子,或者將脫硫廢水泵至廠區其它廢水處理系統,需要將SO24-的濃度值控制在2 000 ppm。而DL/T997-2006以及《GB 8978-1996污水綜合排放標準》,沒有對Cl-的排放濃度進行限制,在脫硫廢水常規處理工藝中,脫硫廢水出口Cl-采取與入口20 000 ppm相同的濃度進行排放。
(1) 在廠區排放口增加硫酸鹽的監測項目,最高允許排放濃度值為2 000 mg/L。
(2) 在脫硫廢水處理系統出口要監測的項目和最高允許排放濃度值見下圖。
四、脫硫廢水常規處理工藝
(一)工藝流程
(二)處理方法
在中和箱中,加入Ca(OH)2,使廢水的pH值升至8.5～9,以便沉淀大部分重金屬;在沉淀箱中,加入有機硫(TMT),進一步使剩余的重金屬以硫化物的型式沉淀下來;如果來水COD超標,則需要在中和箱中加入氧化劑或者曝氣處理。在絮凝箱中,FeClSO4和聚合電介質的投加量根據廢水流量按比例投加。在澄清池中,懸浮物沉積在澄清池底部,通過污泥泵將一部分污泥輸送到壓濾機,制成泥餅,用卡車運出。澄清池出水自流進入清水箱,經過調整pH達到6.0～9.0范圍,通過出水泵排放。澄清池底部的污泥,經污泥排放泵泵至管道混合器,與PAM混合后,進入板框壓濾機脫水。
(三)深度處理工藝
3.1蒸發+結晶工藝
蒸發系統分為四個單元:熱輸入單元、熱回收單元、結晶單元、附屬系統單元。熱輸入單元即從主廠區接入蒸汽,經減溫減壓后成為低壓蒸汽儲存至蒸汽儲罐,在需要進行深度處理脫硫廢水時,將蒸汽送至加熱室對廢水進行加熱處理。熱交換后的冷凝液進到冷凝水箱中,冷凝水箱分為兩個支路,其中一路通過減溫水泵給蒸汽管道上的減溫減壓器提供減溫冷卻用水。常規處理后的脫硫廢水,由四級蒸發室的加熱濃縮后送至鹽漿箱,由兩臺鹽漿泵送入旋流站,旋流子將大顆粒的鹽結晶旋流后進入離心機。離心機分離出鹽結晶體,然后經螺旋輸送機送到干燥床進行加熱干燥。旋流站和離心機分離出的漿液,再返回到加熱系統中進行再次蒸發濃縮。干燥后的鹽結晶運輸出廠。該處理工藝要單獨建立一套廢水蒸干系統,處理過程要耗費一定量的蒸汽和廠用電,由于其屬于末端工藝,不會(huì )對電廠其它設備和系統造成影響,但建設和運行成本較高。

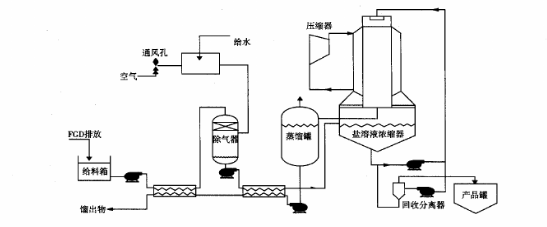

3.2鹽濃縮工藝
鹽濃縮工藝能夠將來自常規處理系統的脫硫廢水,通過蒸汽壓縮式降膜蒸發器,處理生成純凈的蒸餾水,用于回收到FGD系統作為工藝補充水。這個系統的副產物是氯化鈣溶液,它適合應用在防塵、穩定土壤、防冰控制以及其他與高速公路建設相關的領域。

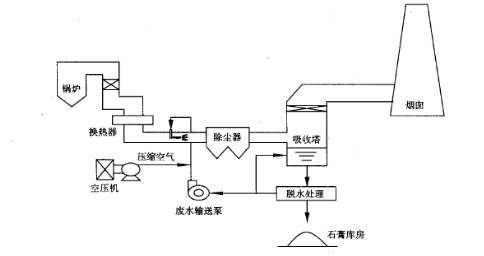

3.3排至高溫煙道蒸發工藝
將脫硫廢水經廢水泵送至空氣預熱器后的煙道。采用霧化噴嘴噴射,霧化后的脫硫廢水即刻在煙道內蒸發,廢水中的雜質以固體物質的形式和飛灰一起隨煙氣進入除塵設備,經過除塵器,顆粒物被捕捉下來隨灰一起外排。工藝流程見圖。
該工藝通過蒸發的方法將脫硫廢水中的水和雜質分離,做到了脫硫廢水的零排放。需要新增設備較少,運行成本較低。該方法在發達國家有較多的應用案例。
3.4多級過濾+反滲透工藝
反滲透處理工藝包括被處理廢水的預處理、膜分離、膜的清洗等。根據反滲透膜適用的溫度范圍及pH值范圍,調整和控制pH值及水溫。經過常規脫硫廢水處理工藝后的清水,再通過精密過濾工藝,去除水中0.3～1μm以上的懸浮固體及膠體。反滲透過程中當超過其溶解度后,就會(huì )在水中形成沉淀,并在膜表面形成硬垢。因此,可將進水pH值調整在5～6,以防止碳酸鈣在水中形成,來控制水的回收率。超濾還可作為反滲透的預處理方法以去除脫硫廢水中由煙氣中帶來的油等物質。反滲透工藝在國內電力行業已經得到了普遍應用,但在脫硫廢水領域,由于脫硫廢水水質較差,反滲透及預處理工藝費用很高,尚未得到推廣。
3.5水力排渣系統外排工藝
該處理工藝不需要對除灰系統進行技術改造,也無需增加水處理設備,具有投資少、運行操作簡單的優點。經過常規處理的脫硫廢水直接進入主廠區排渣系統,脫硫廢水中的重金屬或酸性物質與堿性的渣水發生反應,一方面渣水處理系統的過濾作用可以截留脫硫廢水中的雜質以及渣水與脫硫廢水中和反應生成的固體物質,起到去除脫硫廢水中雜質的作用;另一方面,脫硫廢水中的水作為渣水系統的補充水,減少渣水系統的新鮮水量,起到節能的作用。但是該方法受到排渣方式的限制,并不適用于所有電廠。具體聯系污水寶或參見http://www.sharpedgetext.com更多相關技術文檔術文檔。
脫硫廢水的常規處理方法比較成熟,工藝流程、建設成本以及運行費用都比較適合目前電力脫硫行業。脫硫廢水的深度處理即零排放工藝則受到各電廠實際情況的限制,合理選擇適宜的脫硫廢水零排放工藝,對于整個電廠的廢水零排放有著至關重要的意義。(何豫川)
