公布日：2022.10.25
申請日：2022.06.27
分類號：B01F33/82(2022.01)I;C02F1/00(2006.01)I
摘要
本申請涉及一種新型工業廢水綜合處理系統，涉及工業廢水處理技術領域，旨在改善化學藥劑和廢水的混合效率低的問題。一種新型工業廢水綜合處理系統，包括處理池、供藥池和連通于處理池端部的進水管；所述供藥池內部設置有給水泵，所述給水泵的輸出端設置有用于輸送藥劑的輸送管；所述進水管內部設置有與輸送管相連通的分散件，所述分散件用于將藥劑分散于進水管內部的廢水中；所述進水管內部設置有用于混合藥劑和廢水的攪拌組件，所述分散件和攪拌組件沿廢水流入處理池的流動方向依次設置。本申請具有提高廢水和藥劑的混合效率的效果。
權利要求書

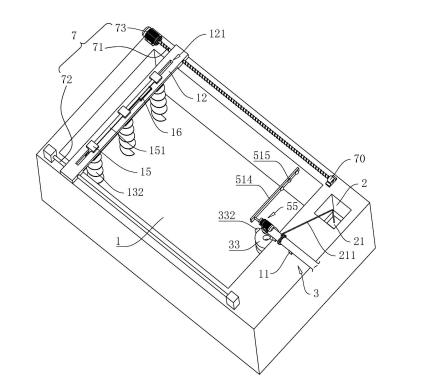

1.一種新型工業廢水綜合處理系統，包括處理池(1)、供藥池(2)和連通于處理池(1)端部的進水管(3)；其特征在于：所述供藥池(2)內部設置有給水泵(21)，所述給水泵(21)的輸出端設置有用于輸送藥劑的輸送管(211)；所述進水管(3)內部設置有與輸送管(211)相連通的分散件(4)，所述分散件(4)用于將藥劑分散于進水管(3)內部的廢水中；所述進水管(3)內部設置有用于混合藥劑和廢水的攪拌組件(5)，所述分散件(4)和攪拌組件(5)沿廢水流入處理池(1)的流動方向依次設置。
2.根據權利要求1所述的一種新型工業廢水綜合處理系統，其特征在于：所述分散件(4)包括中心管(41)、導流環管(42)和分流管(43)，所述中心管(41)的一端貫穿進水管(3)并與輸送管(211)相連通；所述導流環管(42)連通于中心管(41)的外圍，所述分流管(43)連通于中心管(41)和導流環管(42)之間，所述中心管(41)、導流環管(42)和分流管(43)的管壁均貫穿設置有多個出液口(40)。
3.根據權利要求2所述的一種新型工業廢水綜合處理系統，其特征在于：所述攪拌組件(5)包括轉動軸(51)、攪拌槳(52)、固定環(53)、固定桿(54)和驅動件(55)；所述轉動軸(51)轉動設置于進水管(3)內部，所述攪拌槳(52)設置于轉動軸(51)的周壁，所述固定環(53)活動套設于轉動軸(51)的周壁，所述固定桿(54)設置于固定環(53)的外周壁和進水管(3)的內壁之間；所述驅動件(55)設置于進水管(3)的外部，以用于帶動轉動軸(51)進行轉動。
4.根據權利要求3所述的一種新型工業廢水綜合處理系統，其特征在于：所述轉動軸(51)與中心管(41)之間設置有旋轉接頭(511)，所述轉動軸(51)內部開設有與中心管(41)相連通的導流空腔(512)，所述轉動軸(51)的周壁貫穿設置有多個導流孔(513)。
5.根據權利要求3所述的一種新型工業廢水綜合處理系統，其特征在于：所述固定桿(54)位于轉動軸(51)和分散件(4)之間；所述進水管(3)內部設置有定位網架(6)，所述定位網架(6)位于分散件(4)遠離轉動軸(51)的一側；所述定位網架(6)和固定桿(54)相互靠近的側壁均設置有用于卡接分散件(4)的卡接弧板(61)，相對的所述卡接弧板(61)相互靠近的側壁均設置有限位桿(611)，所述卡接弧板(61)上均貫穿設置有供限位桿(611)抵入的限位孔(612)。
6.根據權利要求3所述的一種新型工業廢水綜合處理系統，其特征在于：所述進水管(3)包括連通管(31)和螺旋管(33)，所述分散件(4)和轉動軸(51)均位于連通管(31)內部；所述螺旋管(33)設置于連通管(31)靠近處理池(1)的端部。
7.根據權利要求6所述的一種新型工業廢水綜合處理系統，其特征在于：所述螺旋管(33)的內側壁設置有若干鼓包(331)，所述螺旋管(33)外周壁設置有與每一鼓包(331)內部相連通的凸包(332)，每一所述鼓包(331)和凸包(332)之間均設置有彈力球(333)；所述轉動軸(51)靠近驅動件(55)的一端貫穿進水管(3)的管壁，且所述轉動軸(51)位于進水管(3)外部的一端設置有轉動桿(514)，所述轉動桿(514)靠近連通管(31)的側壁設置有用于撞擊凸包(332)的撞擊球(515)。
8.根據權利要求1所述的一種新型工業廢水綜合處理系統，其特征在于：所述處理池(1)上方設置有安裝座(12)，所述處理池(1)上設置有用于驅動安裝座(12)沿處理池(1)的長度方向移動的移動組件(7)；所述安裝座(12)靠近處理池(1)的側壁間隔設置有若干混料電機(13)，每一所述混料電機(13)的輸出端均設置有插設于處理池(1)內部的混料軸(131)，每一所述混料軸(131)位于處理池(1)內部的周壁均設置有混料槳葉(132)。
9.根據權利要求8所述的一種新型工業廢水綜合處理系統，其特征在于：所述移動組件(7)包括轉動絲桿(71)、導向桿(72)和轉動電機(73)；所述轉動絲桿(71)轉動設置于處理池(1)的一側，所述導向桿(72)設置于處理池(1)的另一側，且所述轉動絲桿(71)與安裝座(12)螺紋連接，所述導向桿(72)貫穿安裝座(12)；所述轉動電機(73)設置于轉動絲桿(71)的一端，以用于驅動轉動絲桿(71)進行轉動。
10.根據權利要求8所述的一種新型工業廢水綜合處理系統，其特征在于：每一所述混料電機(13)靠近安裝座(12)的側壁均設置有連接塊(14)，所述安裝座(12)沿長度方向開設有供連接塊(14)穿過的滑移口(121)，每一所述連接塊(14)遠離混料電機(13)的一端均設置有與安裝座(12)的頂壁相抵的滑動塊(15)；相鄰所述滑動塊(15)之間設置有聯動桿(151)，所述安裝座(12)上設置有與滑動塊(15)相連的推動件(16)，所述推動件(16)用于帶動滑動塊(15)沿安裝座(12)的長度方向進行移動。
發明內容
為了改善化學藥劑和廢水的混合效率低的問題，本申請提供一種新型工業廢水綜合處理系統。
本申請提供的一種新型工業廢水綜合處理系統采用如下的技術方案：一種新型工業廢水綜合處理系統，包括處理池、供藥池和連通于處理池端部的進水管；所述供藥池內部設置有給水泵，所述給水泵的輸出端設置有用于輸送藥劑的輸送管；所述進水管內部設置有與輸送管相連通的分散件，所述分散件用于將藥劑分散于進水管內部的廢水中；所述進水管內部設置有用于混合藥劑和廢水的攪拌組件，所述分散件和攪拌組件沿廢水流入處理池的流動方向依次設置。
通過采用上述技術方案，給水泵將供藥池內部的藥劑通過輸送管傳輸至分散件內部，分散件將藥劑分散至進水管內部流動的廢水中；由于單位時間內流過進水管內的廢水量為定量，上述定量的廢水在經過分散件時，從分散件持續排出的藥劑僅與上述定量廢水進行混合，減少了單位時間內與藥劑混合的廢水量；并且廢水在流動過程中不斷的與藥劑進行混合，從而減少了藥劑投入處理池內部大量廢水中不易混勻的現象發生；然后，通過攪拌組件對混有藥劑的廢水進行攪拌和進一步的混合，從而提高了廢水和藥劑的混合效率。
作為優選，所述分散件包括中心管、導流環管和分流管，所述中心管的一端貫穿進水管并與輸送管相連通；所述導流環管連通于中心管的外圍，所述分流管連通于中心管和導流環管之間，所述中心管、導流環管和分流管的管壁均貫穿設置有多個出液口。
通過采用上述技術方案，給水泵通過輸送管將供藥池內部的藥劑傳輸至中心管內部，中心管內部的藥劑在導流環管和分流管內部進行流通，然后在分散件內部流通的藥劑通過出液口逐漸分散至進水管內部的廢水中，從而實現了藥劑通過分散件分散混合至廢水中的目的；同時，中心管、導流環管和分流管增加了藥劑與廢水的接觸范圍，增加了出液口的開設數量，并且增加了藥劑和廢水接觸的機會(huì )，使得藥劑與進水管內部流動的廢水進行充分混合，從而提高了廢水和藥劑的混合效率和混合效果。
作為優選，所述攪拌組件包括轉動軸、攪拌槳、固定環、固定桿和驅動件；所述轉動軸轉動設置于進水管內部，所述攪拌槳設置于轉動軸的周壁，所述固定環活動套設于轉動軸的周壁，所述固定桿設置于固定環的外周壁和進水管的內壁之間；所述驅動件設置于進水管的外部，以用于帶動轉動軸進行轉動。
通過采用上述技術方案，驅動件帶動轉動軸進行轉動，以使得轉動軸帶動轉動槳進行轉動，從而對進水管內部混合有藥劑的廢水進行攪拌混合，從而提高了廢水和藥劑的混合效率和混合效果；固定環和固定桿增加了轉動軸和連通管之間的連接點，從而對轉動軸的安裝起到了輔助穩定的效果。
作為優選，所述轉動軸與中心管之間設置有旋轉接頭，所述轉動軸內部開設有與中心管相連通的導流空腔，所述轉動軸的周壁貫穿設置有多個導流孔。
通過采用上述技術方案，旋轉接頭保障了轉動軸進行轉動，同時將固定的中心管內部的藥劑導入導流空腔內部；導流空腔內部的藥劑通過導流孔再次分散至連通管內部的廢水中，增加了藥劑和廢水的接觸范圍，從而提高了藥劑和廢水的混合效果和混合效率。
作為優選，所述固定桿位于轉動軸和分散件之間；所述進水管內部設置有定位網架，所述定位網架位于分散件遠離轉動軸的一側；所述定位網架和固定桿相互靠近的側壁均設置有用于卡接分散件的卡接弧板，相對的所述卡接弧板相互靠近的側壁均設置有限位桿，所述卡接弧板上均貫穿設置有供限位桿抵入的限位孔。
通過采用上述技術方案，定位網架對進水管內部廢水中的雜物起到了過濾的效果，減少了雜物堵塞出液口的現象發生；相對的卡接弧板對分散件進行卡接固定，并且通過限位桿對相對應的限位孔內部，提高了相對的卡接弧板的卡接穩定性，從而提高了卡接弧板對分散件的卡接穩定性，進一步的提高了分散件的安裝穩定性，減少了廢水沖擊分散件導致分散件產生晃動的現象發生。
作為優選，所述進水管包括連通管和螺旋管，所述分散件和轉動軸均位于連通管內部；所述螺旋管設置于連通管靠近處理池的端部。
通過采用上述技術方案，螺旋管增加了連通管內部經過攪拌的廢水和藥劑的混合路徑，延長了廢水和藥劑在進水管內部的混合時間；同時，螺旋管促使經過攪拌的廢水和藥劑保持混合旋轉的狀態，從而提高了廢水和藥劑的混合效率和混合效果。
作為優選，所述螺旋管的內側壁設置有若干鼓包，所述螺旋管外周壁設置有與每一鼓包內部相連通的凸包，每一所述鼓包和凸包之間均設置有彈力球；所述轉動軸靠近驅動件的一端貫穿進水管的管壁，且所述轉動軸位于進水管外部的一端設置有轉動桿，所述轉動桿靠近連通管的側壁設置有用于撞擊凸包的撞擊球。
通過采用上述技術方案，驅動件帶動轉動軸和攪拌槳進行轉動的過程中，轉動軸帶動轉動桿進行轉動，以實現撞擊球圍繞轉動軸進行轉動，節約了驅動件安裝的資源；旋轉的轉動桿帶動撞擊球對凸包進行撞擊，使得螺旋管產生晃動，使得螺旋管內部積聚的廢水中的廢渣和藥渣，可以通過流動的廢水排除螺旋管，減少了螺旋管內部廢渣和藥渣的殘留；同時，凸包受到撞擊后，凸包和鼓包內部的彈力球受到振動力的作用，彈力球發生彈跳以對螺旋管進行持續的撞擊，從而延長了螺旋管的振動時間，更進一步的提高了螺旋管內部廢渣和藥渣的排除效果。
作為優選，所述處理池上方設置有安裝座，所述處理池上設置有用于驅動安裝座沿處理池的長度方向移動的移動組件；所述安裝座靠近處理池的側壁間隔設置有若干混料電機，每一所述混料電機的輸出端均設置有插設于處理池內部的混料軸，每一所述混料軸位于處理池內部的周壁均設置有混料槳葉。
通過采用上述技術方案，混料電機帶動混料軸和混料槳葉進行轉動，以對處理池內部的藥劑和廢水進行混合處理，從而提高了廢水和藥劑的混合效率和混合效果；移動組件帶動安裝座沿處理池的長度方向進行移動，以帶動所有的混料電機沿處理池的長度方向進行移動，從而增加了混料電機、混料軸和混料槳葉對處理池的攪拌范圍，從而提高了處理池內部的廢水和藥劑整體的混合效果和混合效率。
作為優選，所述移動組件包括轉動絲桿、導向桿和轉動電機；所述轉動絲桿轉動設置于處理池的一側，所述導向桿設置于處理池的另一側，且所述轉動絲桿與安裝座螺紋連接，所述導向桿貫穿安裝座；所述轉動電機設置于轉動絲桿的一端，以用于驅動轉動絲桿進行轉動。
通過采用上述技術方案，轉動電機帶動轉動絲桿進行轉動，以驅動安裝座沿轉動絲桿和導向桿的長度方向進行移動，從而實現了移動組件驅動安裝座沿處理池的長度方向進行移動的目的。
作為優選，每一所述混料電機靠近安裝座的側壁均設置有連接塊，所述安裝座沿長度方向開設有供連接塊穿過的滑移口，每一所述連接塊遠離混料電機的一端均設置有與安裝座的頂壁相抵的滑動塊；相鄰所述滑動塊之間設置有聯動桿，所述安裝座上設置有與滑動塊相連的推動件，所述推動件用于帶動滑動塊沿安裝座的長度方向進行移動。
通過采用上述技術方案，聯動桿將所有的滑動塊組成一個整體，通過推動件帶動其中一組滑動塊進行移動，以實現推動件帶動所有的滑動塊進行移動，節約了推動件的安裝資源；同時，滑動塊通過連接塊帶動混料電機沿安裝座長度方向進行滑動，從而提高了混料電機、混料軸和混料槳葉對處理池的攪拌范圍，從而提高了處理池內部的廢水和藥劑整體的混合效果和混合效率。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過設置分散件、給水泵和輸送管，以將供藥池內部的藥劑分散至進水管內部的廢水中；通過分散件持續排出的藥劑在單位時間內與定量的廢水進行混合，減少了單位時間內與藥劑混合的廢水量，并通過流動的廢水將藥劑和廢水進行混合，從而提高了廢水和藥劑的混合效果和混合效率；
2.通過設置攪拌組件，以將混合有藥劑的廢水進行進一步的攪勻混合，并且將中心管內部的部分藥劑通過導流空腔和導流孔分散至廢水中，從而提高了廢水和藥劑的混合效果和混合效率；
3.通過設置移動組件帶動安裝座沿著處理池的方向進行移動，設置推動件和聯動桿帶動所有的滑動塊和混料電機沿著安裝座的長度方向進行移動，增加了混料電機、混料軸和混料槳葉對處理池的攪拌范圍，并通過混料槳葉對處理池內部廢水和藥劑的攪拌，從而提高了廢水和藥劑的混合效果和混合效率。
（發明人：邢方;歐陽潔;文濤）
