公布日：2022.09.16
申請日：2022.06.24
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種化工廢水處理裝置，包括：攪拌池，在攪拌池上方設置攪拌機構，還包括：設置在攪拌池內的負壓筒，負壓筒的外側開設多條用于進水的螺旋槽，負壓筒的內部包括：吸附膜、凈化沉淀筒和轉筒，凈化沉淀筒套設在負壓筒的內部，凈化沉淀筒的筒壁上開設多個第二連通窗，內部套設凈化管，每個第二連通窗與凈化管的頂部連通，凈化管的底部連接排水管；轉筒轉動套設在凈化沉淀筒上，轉筒的筒壁上開設多個第一連通窗，轉筒相對于凈化沉淀筒轉動，使第一連通窗和第二連通窗連通，本發明能夠使較大絮凝物在攪拌池中沉淀，較為清澈的廢水在負壓筒內凈化，保證凈化效果的同時提高凈化效率。
權利要求書

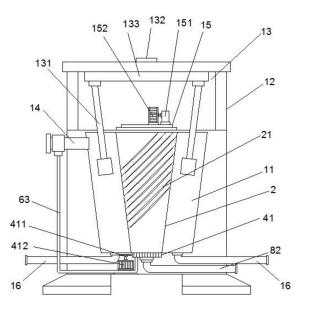

1.一種化工廢水處理裝置，包括：攪拌池(11)，在攪拌池(11)上方設置攪拌機構(13)，其特征在于，還包括：設置在所述攪拌池(11)內的負壓筒(2)，所述負壓筒(2)的外側開設多條用于進水的螺旋槽(21)，頂部設置密封蓋(15)，所述負壓筒(2)包括：吸附膜(3)，設置在所述負壓筒(2)的內壁上；凈化沉淀筒(6)，套設在所述負壓筒(2)的內部，所述凈化沉淀筒(6)的筒壁上開設多個第二連通窗(61)，內部套設凈化管(8)，每個所述第二連通窗(61)與所述凈化管(8)的頂部連通，所述凈化管(8)的底部連接排水管(82)；轉筒(4)，轉動套設在所述凈化沉淀筒(6)上，所述轉筒(4)的筒壁上開設多個第一連通窗(42)，所述轉筒(4)相對于凈化沉淀筒(6)轉動，使第一連通窗(42)和所述第二連通窗(61)連通。
2.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，所述攪拌池(11)上通過支架(12)設置攪拌機構(13)，所述攪拌池(11)為倒錐形池，所述負壓筒(2)同樣為倒錐形筒，所述攪拌機構(13)包括：轉盤(133)，轉動設置在所述支架(12)上；攪拌軸(131)，傾斜設置，一端連接在轉盤(133)上，另一端位于攪拌池(11)中；驅動電機(132)，輸出軸連接在轉盤(133)的中心位置。
3.根據權利要求2所述的一種化工廢水處理裝置，其特征在于，所述攪拌池(11)的側面靠近頂端位置設置進水管(14)，底部位置連接沉淀物排出管(16)，所述負壓筒(2)頂部設置的密封蓋(15)上設置排氣管(151)，所述排氣管(151)連接空氣壓縮機(152)。
4.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，所述螺旋槽(21)包括：進水槽(211)，所述進水槽(211)內設置多個排污件(9)，所述排污件(9)包括：轉軸(93)，兩端貫穿進水槽(211)的兩端；驅動輪體(92)，套設在所述轉軸(93)上；多個驅動扇葉(91)呈環形陣列排布在驅動輪體(92)上，扇葉的扇面朝向進水槽(211)槽的方向，每個驅動扇葉(91)靠近進水槽(211)槽壁的側面上開設貫通槽(911)；排污輪(10)，設置在每個驅動扇葉(91)遠離驅動輪體(92)的一端，所述排污輪(10)的排污輪軸體(102)的一端從貫通槽(911)貫穿驅動扇葉(91)至轉軸(93)中，所述排污輪(10)的側面設置排污扇葉(101)，所述排污輪軸體(102)和轉軸(93)位置垂直，每個排污輪軸體(102)的一端均設置錐形齒輪(103)，且多個錐形齒輪(103)相互嚙合。
5.根據權利要求4所述的一種化工廢水處理裝置，其特征在于，所述排污輪軸體(102)上套設限位套管(104)，所述限位套管(104)鑲嵌并貫穿設置在驅動輪體(92)上。
6.根據權利要求5所述的一種化工廢水處理裝置，其特征在于，螺旋槽(21)還包括動力槽(212)，所述動力槽(212)對稱設置在進水槽(211)兩側，所述動力槽(212)中設置多個驅動輪體(92)，所述驅動輪體(92)套設在轉軸(93)上。
7.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，所述吸附膜(3)可進行更換，所述吸附膜(3)通過固定件(31)限位在負壓筒(2)的內壁上，所述固定件(31)包括：連接柱(311)和兩個夾持板(312)，所述連接柱(311)的一端和密封蓋(15)底部連接，所述兩個夾持板(312)對稱設置在所述連接柱(311)的另一端上，所述吸附膜(3)夾設在所述夾持板(312)之間。
8.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，在所述吸附膜(3)和轉筒(4)之間設置緩沖區(5)，緩沖區(5)一側和所述吸附膜(3)連通，另一側通過第一連通窗(42)和第二連通窗(61)之間形成的通道與所述凈化沉淀筒(6)連通。
9.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，所述第一連通窗(42)上設置過濾緩沖網(43)，所述轉筒(4)的內壁上設置密封橡膠(44)。
10.根據權利要求1所述的一種化工廢水處理裝置，其特征在于，每個所述第二連通窗(61)和凈化管(8)之間連接有凈化機構(7)，每個所述凈化機構(7)之間設置縫隙，所述凈化沉淀筒(6)內還設置有循環區(62)，所述循環區(62)為凈化管(8)以外的空間，所述循環區(62)的底部連接循環管(63)，所述循環管(63)和所述進水管(14)連通，每個所述凈化機構(7)包括：多節凈化階梯(71)，由高到低排列，每節所述凈化階梯(71)包括豎直面和水平面，其水平面上開設兩端貫穿的凹槽(73)，凹槽(73)的方向和凈化階梯(71)排列的方向垂直，凹槽(73)的兩端位于循環區(62)的上方；擋板(72)，對應每節所述凈化階梯(71)設置，所述擋板(72)為角板，水平的一端朝向凈化階梯(71)的豎直面，豎直的一端設置在凈化階梯(71)的水平梯面上，所述擋板(72)的豎直一端的板面上鑲嵌有濾網(721)，所述濾網(721)和凹槽(73)的方向一致。
發明內容
本發明的目的是提供一種化工廢水處理裝置，以解決現有廢水處理裝置不斷攪拌引起的絮凝物被打散，影響整個水體凈化效率的問題。
本發明的技術方案是：
一種化工廢水處理裝置，包括：攪拌池，在攪拌池上方設置攪拌機構，還包括：設置在所述攪拌池內的負壓筒，所述負壓筒的外側開設多條用于進水的螺旋槽，頂部設置密封蓋，所述負壓筒包括：吸附膜，設置在所述負壓筒的內壁上；凈化沉淀筒，套設在所述負壓筒的內部，所述凈化沉淀筒的筒壁上開設多個第二連通窗，內部套設凈化管，每個所述第二連通窗與所述凈化管的頂部連通，所述凈化管的底部連接排水管；轉筒，轉動套設在所述凈化沉淀筒上，所述轉筒的筒壁上開設多個第一連通窗，所述轉筒相對于凈化沉淀筒轉動，使第一連通窗和所述第二連通窗連通。
進一步的，所述攪拌池上通過支架設置攪拌機構，所述攪拌池為倒錐形池，所述負壓筒同樣為倒錐形筒，所述攪拌機構包括：轉盤，轉動設置在所述支架上；攪拌軸，傾斜設置，一端連接在轉盤上，另一端位于攪拌池中；驅動電機，輸出軸連接在轉盤的中心位置。
進一步的，所述攪拌池的側面靠近頂端位置設置進水管，底部位置連接沉淀物排出管，所述負壓筒頂部設置的密封蓋上設置排氣管，所述排氣管連接空氣壓縮機。
進一步的，所述螺旋槽包括：進水槽，所述進水槽內設置多個排污件，所述排污件包括：轉軸，兩端貫穿進水槽的兩端；驅動輪體，套設在所述轉軸上；多個驅動扇葉呈環形陣列排布在驅動輪體上，扇葉的扇面朝向進水槽槽的方向，每個驅動扇葉靠近進水槽槽壁的側面上開設貫通槽；排污輪，設置在每個驅動扇葉遠離驅動輪體的一端，所述排污輪的排污輪軸體的一端從貫通槽貫穿驅動扇葉至轉軸中，所述排污輪的側面設置排污扇葉，所述排污輪軸體和轉軸位置垂直，每個排污輪軸體的一端均設置錐形齒輪，且多個錐形齒輪相互嚙合。
進一步的，所述排污輪軸體上套設限位套管，所述限位套管鑲嵌并貫穿設置在驅動輪體上。
進一步的，螺旋槽還包括動力槽，所述動力槽對稱設置在進水槽兩側，所述動力槽中設置多個驅動輪體，所述驅動輪體套設在轉軸上。
進一步的，所述吸附膜可進行更換，所述吸附膜通過固定件限位在負壓筒的內壁上，所述固定件包括：連接柱和兩個夾持板，所述連接柱的一端和密封蓋底部連接，所述兩個夾持板對稱設置在所述連接柱的另一端上，所述吸附膜夾設在所述夾持板之間。
進一步的，在所述吸附膜和轉筒之間設置緩沖區，緩沖區一側和所述吸附膜連通，另一側通過第一連通窗和第二連通窗之間形成的通道與所述凈化沉淀筒連通。
進一步的，驅動件包括：驅動齒環，設置在所述轉筒的底部；伺服電機，輸出軸上設置驅動齒輪，所述驅動齒輪和所述驅動齒環相互嚙合。
進一步的，所述第一連通窗上設置過濾緩沖網，所述轉筒的內壁上設置密封橡膠。
進一步的，所述第二連通窗和凈化管之間設置凈化機構，每個所述凈化機構之間設置縫隙，所述凈化沉淀筒內還設置有循環區，所述循環區為凈化管以外的空間，所述循環區的底部連接循環管，所述循環管和所述進水管連通，每個所述凈化機構包括：多節凈化階梯，由高到低排列，每節所述凈化階梯包括豎直面和水平面，其水平面上開設兩端貫穿的凹槽，凹槽的方向和凈化階梯排列的方向垂直，凹槽的兩端位于循環區的上方；擋板，對應每節所述凈化階梯設置，所述擋板為角板，水平的一端朝向凈化階梯的豎直面，豎直的一端設置在凈化階梯的水平梯面上，所述擋板的豎直一端的板面上鑲嵌有濾網，所述濾網和凹槽的方向一致。
與現有技術相比，本發明的有益效果是：
1、本發明對攪拌池內廢水進行攪拌，使其形成渦旋，再通過錐形的負壓筒再配合傾斜的螺旋槽，順應渦旋流向的同時，將較為清澈的廢水吸入負壓筒內進行吸附沉淀，并在吸入較為清澈廢水的時候不會(huì )將已經絮凝的沉淀物吸入，將大的絮凝沉淀物和較為清澈的廢水分開，分別進行處理，大的絮凝沉淀物在攪拌池中繼續沉淀，而較為清澈的廢水被吸入負壓筒平靜沉淀，凈化效果更好，能夠快速降低廢水的濁度。
2、本發明的螺旋槽內設置排污件，進一步的防止大的絮凝沉淀物進入負壓筒內，并且通過水流的作用，自然的將絮凝物導流出螺旋槽，在不破壞已經絮凝的沉淀物的同時，保證螺旋槽的通過效率。
3、本發明通過設置凈化機構，通過凈化階梯和擋板之間的配合，使進入凈化沉淀筒內的廢水流速降低，緩慢的通過濾網后進入凈化管中，并在凈化管中平靜的沉淀，并將存在較大懸浮顆粒的廢水通過循環區的循環管再次返回攪拌池中繼續絮凝沉淀。
（發明人：任克生;李康奎;雷曉慧;田園;張新凱;張科;薛松;關笑坤;李翔;李鶴;楊許可;袁崗只;張浩;孫雷;李帥杰;毛志偉）
