公布日：2022.03.18
申請日：2021.12.27
分類號：E03F1/00(2006.01)I;E03F5/04(2006.01)I;E03F5/14(2006.01)I;E03F5/26(2006.01)I;E03F7/10(2006.01)I;E03F7/00(2006.01)I;E03F3/04(2006.01)I
摘要
本申請公開了雨污收集、分離一體化截流井，屬于污水處理的領域，其包括沉淀箱，沉淀箱內設置有破碎箱，破碎箱內安裝有攪拌桿，攪拌桿的外周面固定有若干個旋轉刀片。本申請具有在進行雨污水處理時，截流井的排水口不易堵住的效果。
權利要求書

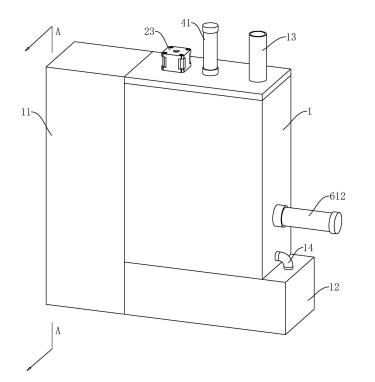

1.雨污收集、分離一體化截流井，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)內設置有破碎箱，所述破碎箱內安裝有攪拌桿(22)，所述攪拌桿(22)的外周面固定有若干個旋轉刀片(221)。
2.根據權利要求1所述的雨污收集、分離一體化截流井，其特征在于：所述沉淀箱(1)的內側面固定有濾板(31)，所述濾板(31)的一側與所述破碎箱外側面的頂端固定連接。
3.根據權利要求2所述的雨污收集、分離一體化截流井，其特征在于：所述濾板(31)傾斜設置，所述濾板(31)的頂面開設有進料通槽(32)，所述進料通槽(32)內沿豎向滑動安裝有進料擋板(33)，所述沉淀箱(1)的頂面固定有氣缸一(41)，所述氣缸一(41)的活塞桿底端與所述進料擋板(33)的頂面固定連接。
4.根據權利要求3所述的雨污收集、分離一體化截流井，其特征在于：所述破碎箱包括破碎套筒(21)及沿豎向滑移設置于所述破碎套筒(21)下方的底板(24)，所述進料擋板(33)頂面固定有同步桿(42)，所述同步桿(42)遠離所述進料擋板(33)的一端固定有安裝桿(44)，所述破碎套筒(21)的頂面開設有安裝通槽(43)和連接通槽(45)，所述安裝桿(44)通過所述安裝通槽(43)沿豎向與所述破碎套筒(21)滑移連接，所述安裝桿(44)的外周面底端固定有拉繩(46)，所述拉繩(46)遠離所述安裝桿(44)的一端通過所述連接通槽(45)貫穿所述破碎套筒(21)并與所述底板(24)固定連接。
5.根據權利要求4所述的雨污收集、分離一體化截流井，其特征在于：所述底板(24)的兩側均開設有控制槽(52)，所述控制槽(52)內沿所述沉淀箱(1)的寬度方向滑動安裝有控制塊(53)，所述底板(24)的頂面開設有進位槽(54)，所述控制塊(53)靠近所述進位槽(54)的端面開設有斜面一(511)，所述安裝桿(44)的底端固定有可插設在所述進位槽(54)內的安裝塊(51)，所述安裝塊(51)的底面開設有用于與所述斜面一(511)相抵接的斜面二(531)，所述沉淀箱(1)的內側壁開設有卡槽(55)，所述卡槽(55)遠離所述底板(24)的側面固定有彈簧(56)，所述彈簧(56)靠近所述底板(24)的一端固定有卡板(57)，所述卡板(57)通過所述卡槽(55)沿所述沉淀箱(1)的寬度方向與所述沉淀箱(1)滑移連接。
6.根據權利要求5所述的雨污收集、分離一體化截流井，其特征在于：所述沉淀箱(1)的側面固定有沼氣池(11)，所述沉淀箱(1)的側面開設有與所述沼氣池(11)連通的出料通槽(63)，所述破碎套筒(21)的下方設置有推板(61)，所述推板(61)的兩側均固定有滑塊一(611)，所述沉淀箱(1)的相對內側開設有滑槽(62)，所述滑塊一(611)通過所述滑槽(62)沿所述沉淀箱(1)的長度方向與所述沉淀箱(1)滑移連接。
7.根據權利要求6所述的雨污收集、分離一體化截流井，其特征在于：所述沉淀箱(1)的外側面設置有氣缸二(612)，所述氣缸二(612)上的活塞桿與所述推板(61)的側面固定連接。
8.根據權利要求7所述的雨污收集、分離一體化截流井，其特征在于：所述出料通槽(63)的頂面鉸接有出料擋板(64)，所述出料擋板(64)遠離所述沉淀箱(1)的一側固定有磁鐵一(68)，所述沉淀箱(1)的一側嵌設安裝有用于與所述磁鐵一(68)相吸合的磁鐵二(69)。
9.根據權利要求8所述的雨污收集、分離一體化截流井，其特征在于：所述出料擋板(64)靠近所述推板(61)一側鉸接有推桿(66)，所述推桿(66)遠離所述出料擋板(64)的一端鉸接有滑塊二(65)，所述滑塊二(65)通過所述滑槽(62)沿所述沉淀箱(1)的長度方向與所述沉淀箱(1)滑移連接。
10.根據權利要求9所述的雨污收集、分離一體化截流井，其特征在于：所述沉淀箱(1)的頂面固定有驅動電機(23)，所述驅動電機(23)的輸出軸與所述攪拌桿(22)的頂端固定連接。
發明內容
為了改善現有的截流井中排水口易發生堵塞，疏通較為麻煩的問題，本申請提供雨污收集、分離一體化截流井。
本申請提供的雨污收集、分離一體化截流井采用如下的技術方案：雨污收集、分離一體化截流井，包括沉淀箱，所述沉淀箱內設置有破碎箱，所述破碎箱內安裝有攪拌桿，所述攪拌桿的外周面固定有若干個旋轉刀片。
通過采用上述技術方案，在進行污水的處理和排放前，將混合有固體雜質的雨水一起排入破碎箱內，再轉動攪拌桿，使旋轉刀片對雜質進行切割，從而使污水進行后續的處理時，不易將排水口堵住，減少工作人員進行疏通的麻煩。
優選的，所述沉淀箱的內側面固定有濾板，所述濾板的一側與所述破碎箱外側面的頂端固定連接。通過采用上述技術方案，在進行雜質的攪碎前，將混合有雜質的污水排放至濾板上，濾板將污水過濾掉，再將剩余的雜質排放至破碎箱內，從而便于進行雜質的破碎。
優選的，所述濾板傾斜設置，所述濾板的頂面開設有進料通槽，所述進料通槽內沿豎向滑動安裝有進料擋板，所述沉淀箱的頂面固定有氣缸一，所述氣缸一的活塞桿底端與所述進料擋板的頂面固定連接。
通過采用上述技術方案，氣缸一驅動進料擋板沿豎向滑移，進料擋板的頂面與沉淀箱的內側面相貼合時，雜質堆積在濾板上并進行污水過濾，當進料擋板的頂面與濾板的頂面共面時，由于濾板傾斜設置，濾板上的雜質在自身重力作用下掉落至破碎箱內，以便于對過濾后的雜質進行破碎。
優選的，所述破碎箱包括破碎套筒及沿豎向滑移設置于所述破碎套筒下方的底板，所述進料擋板頂面固定有同步桿，所述同步桿遠離所述進料擋板的一端固定有安裝桿，所述破碎套筒的頂面開設有安裝通槽和連接通槽，所述安裝桿通過所述安裝通槽沿豎向與所述破碎套筒滑移連接，所述安裝桿的外周面底端固定有拉繩，所述拉繩遠離所述安裝桿的一端通過所述連接通槽貫穿所述破碎套筒并與所述底板固定連接。通過采用上述技術方案，進料擋板下降，同步桿也下降，安裝桿同時向下移動，在拉繩的拉力作用下，底板向上移動，從而使底板與破碎筒的底面抵接，雜質緩慢從濾板上落入攪拌套筒內，攪拌桿轉動并對雜質進行切割；進料擋板上升，同步桿也上升，安裝桿同時向上移動，在雜質及底板自身的重力作用下，底板與破碎套筒分離并向下移動，以便于進行雜質的排出，從而能夠同時進行污水的過濾和雜質的排放，提高了工作效率。
優選的，所述底板的兩側均開設有控制槽，所述控制槽內沿所述沉淀箱的寬度方向滑動安裝有控制塊，所述底板的頂面開設有進位槽，所述控制塊靠近所述進位槽的端面開設有斜面一，所述安裝桿的底端固定有可插設在所述進位槽內的安裝塊，所述安裝塊的底面開設有用于與所述斜面一相抵接的斜面二，所述沉淀箱的內側壁開設有卡槽，所述卡槽遠離所述底板的側面固定有彈簧，所述彈簧靠近所述底板的一端固定有卡板，所述卡板通過所述卡槽沿所述沉淀箱的寬度方向與所述沉淀箱滑移連接。
通過采用上述技術方案，底板上升并與破碎套筒的底面相抵接時，安裝塊同時插設入進位槽內，且通過斜面一與斜面二相抵接，安裝塊推動控制塊朝向靠近卡槽的方向移動，控制塊與卡板相抵接并插入卡槽內，從而使底板與沉淀箱相卡接，底板不易向下移動。同步桿上升時，拉繩松動，且安裝塊脫離進位槽，控制塊在彈簧的彈力作用下脫離卡槽，底板在重力作用下向下移動。
優選的，所述沉淀箱的側面固定有沼氣池，所述沉淀箱的側面開設有與所述沼氣池連通的出料通槽，所述破碎套筒的下方設置有推板，所述推板的兩側均固定有滑塊一，所述沉淀箱的相對內側開設有滑槽，所述滑塊一通過所述滑槽沿所述沉淀箱的長度方向與所述沉淀箱滑移連接。
通過采用上述技術方案，滑塊一與沉淀箱的滑移連接，從而使推板沿著沉淀箱的長度方向移動，底板下降后，推板朝向靠近出料通槽的方向移動，將底板頂面堆積的固定雜質推動至沼氣池內，由于固體雜質內含有大量落葉，落葉能夠通過沼氣池進行轉化，通過沼氣池對雜質進行二次利用，保護環境的同時也創(chuàng )造了經濟效益。
優選的，所述沉淀箱的外側面設置有氣缸二，所述氣缸二上的活塞桿與所述推板的側面固定連接。
通過采用上述技術方案，氣缸二驅動推板二朝向靠近出料通槽的方向移動，從而將底板頂面的雜質推動至沼氣池內，雜質排放后，氣缸二驅動推板朝向遠離出料通槽的方向移動，以便于底板上升進行后續雜質的破碎。
優選的，所述出料通槽的頂面鉸接有出料擋板，所述出料擋板遠離所述沉淀箱的一側固定有磁鐵一，所述沉淀箱的一側嵌設安裝有用于與所述磁鐵一相吸合的磁鐵二。
通過采用上述技術方案，進料擋板的底端固定有磁鐵一，進料擋板靠近進料通槽時，磁鐵一和磁鐵二相互吸合，從而使進料擋板與進料通槽緊密連接。
優選的，所述出料擋板靠近所述推板一側鉸接有推桿，所述推桿遠離所述出料擋板的一端鉸接有滑塊二，所述滑塊二通過所述滑槽沿所述沉淀箱的長度方向與所述沉淀箱滑移連接。
通過采用上述技術方案，推板朝向靠近沼氣池的方向滑動時，滑塊二朝向靠近滑塊二的方向滑動并與滑塊二相貼合，滑塊二在滑動塊的推動下朝向靠近進料擋板的方向滑動，從而使推桿轉動，推動進料擋板朝向沼氣池一側轉動，從而便于推板將承載板頂面上的雜質推進沼氣池內。
優選的，所述沉淀箱的頂面固定有驅動電機，所述驅動電機的輸出軸與所述攪拌桿的頂端固定連接。
通過采用上述技術方案，驅動電機帶動攪拌桿轉動，從而使破碎刀片對破碎箱內的雜質進行切割。
綜上所述，本申請包括以下至少一種有益技術效果：
1.在進行污水的處理和排放前，將混合有固體雜質的雨水一起排入破碎箱內，再轉動攪拌桿，使旋轉刀片對雜質進行切割，從而使污水進行后續的處理時，不易將排水口堵住，減少工作人員進行疏通的麻煩；
2.進料擋板下降，同步桿也下降，安裝桿同時向下移動，在拉繩的拉力作用下，底板向上移動，從而使底板與破碎筒的底面抵接，雜質緩慢從濾板上落入攪拌套筒內，攪拌桿轉動并對雜質進行切割；進料擋板上升，同步桿也上升，安裝桿同時向上移動，在雜質及底板自身的重力作用下，底板與破碎套筒分離并向下移動，以便于進行雜質的排出，從而能夠同時進行污水的過濾和雜質的排放，提高了工作效率；
3.推板朝向靠近沼氣池的方向滑動時，滑塊二朝向靠近滑塊二的方向滑動并與滑塊二相貼合，滑塊二在滑動塊的推動下朝向靠近進料擋板的方向滑動，從而使推桿轉動，推動進料擋板朝向沼氣池一側轉動，從而便于推板將承載板頂面上的雜質推進沼氣池內。
（發明人：劉浩東;劉振舒;劉洋;舒超）
