公布日：2022.09.16
申請日：2022.08.22
分類號：C02F1/24(2006.01)I
摘要

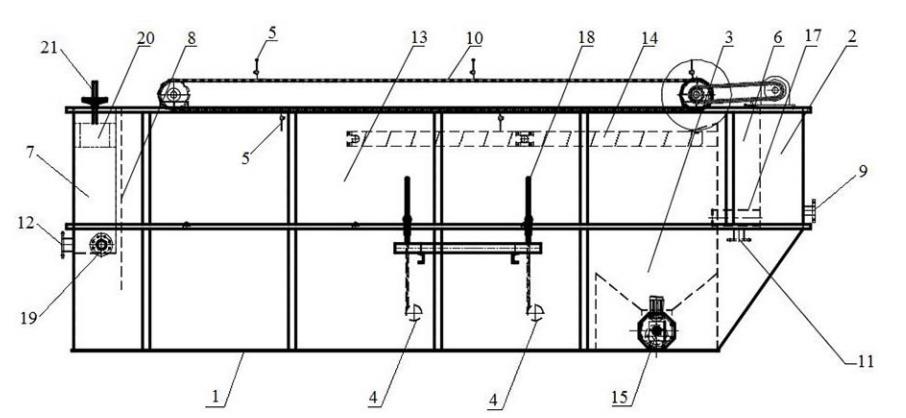

本發明專利公開一種廢水處理氣浮裝置，包括：箱體、反應區、沉降區、釋放器、刮渣板、浮渣槽、清水區和浮渣擋板。所述反應區位于箱體右部區域，且反應區具有進水口；所述沉降區位于箱體內下部，且所述反應區與沉降區連通；所述釋放器設置在箱體中且位于所述沉降區左側；所述刮渣板設置在箱體內上部，所述刮渣板能夠在刮渣機的驅動下從左向右循環運行；所述浮渣槽位于刮渣板的右端區域，且浮渣槽具有出渣口；所述清水區位于箱體的左部區域，且清水區具有出水口；所述浮渣擋板豎向固定在箱體內且位于清水區的右側，使水流從所述浮渣擋板的下部通過進入清水區。本發明專利的廢水處理氣浮裝置能夠使污泥、浮渣、水分離更加徹底，提高氣浮機運行效率。
權利要求書
1.一種廢水處理氣浮裝置，其特征在于，包括：箱體、反應區、沉降區、釋放器、刮渣板、浮渣槽、清水區和浮渣擋板；其中：所述反應區位于箱體的右部區域，且反應區具有進水口；所述沉降區位于箱體內下部，且所述反應區與沉降區連通；所述釋放器設置在箱體中且位于所述沉降區左側；所述刮渣板設置在箱體內上部，且所述刮渣板能夠在刮渣機的驅動下從左向右循環運行；所述浮渣槽位于刮渣板的右端區域，且浮渣槽具有出渣口；所述清水區位于箱體的左部區域，且清水區具有出水口；所述浮渣擋板豎向固定在箱體內且位于清水區的右側，使水流從所述浮渣擋板的下部通過進入清水區。
2.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述箱體內浮渣擋板的下方的浮渣分離區還固定有水平設置的引流柵條，且所述引流柵條位于釋放器的上方。
3.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述沉降區為錐形槽結構。
4.根據權利要求3所述的廢水處理氣浮裝置，其特征在于，所述沉降區的底部設置有絞龍輸送機構，且絞龍輸送機構的出料端與沉降區上的出泥口連接，所述出泥口連接有閥門。
5.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述反應區和沉降區之前通過布水管連接。
6.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述釋放器與溶氣釋放裝置連接。
7.根據權利要求6所述的廢水處理氣浮裝置，其特征在于，所述清水區還設置有回水口，所述回水口與溶氣釋放裝置的進水口連接。
8.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述釋放器上均勻分布有若干通孔。
9.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述浮渣擋板的上端位于箱體的上端口處，所述浮渣擋板的前、后側邊分別與箱體的前、后側壁內表面密封連接，所述浮渣擋板下端與箱體的底面之間具有通道。
10.根據權利要求1所述的廢水處理氣浮裝置，其特征在于，所述清水區內上方還設置有流量調節板，所述流量調節板與升降機構連接。
發明內容
針對上述的問題，本發明專利提出了一種廢水處理氣浮裝置，該裝置能夠使污泥、浮渣、水分離更加徹底，提高氣浮機運行效率。為實現上述目的，本發明專利的技術方案如下：一種廢水處理氣浮裝置，包括：箱體、反應區、沉降區、釋放器、刮渣板、浮渣槽、清水區和浮渣擋板。其中：所述反應區位于箱體的右部區域，且反應區具有進水口。所述沉降區位于箱體內下部，且所述反應區與沉降區連通，以便于廢水在反應區中與藥劑反應后進入沉降區進行沉降，減少廢水中污泥。所述釋放器設置在箱體中且位于所述沉降區左側，通過釋放器向箱體中的廢水釋放氣水混合物，可以促進浮渣的上浮。所述刮渣板設置在箱體內上部，且所述刮渣板能夠在刮渣機的驅動下從左向右循環運行，從而將箱體內上部的浮渣不斷刮向浮渣槽。所述浮渣槽位于刮渣板的右端區域，且浮渣槽具有出渣口。所述清水區位于箱體的左部區域，且清水區具有出水口。所述浮渣擋板豎向固定在箱體內且位于清水區的右側，使水流從所述浮渣擋板的下部通過進入清水區，從而利用浮渣擋板將箱體內上部的浮渣擋在清水區之外。
進一步地，所述箱體內浮渣擋板的下方的浮渣分離區還固定有水平設置的引流柵條，且所述引流柵條位于釋放器的上方。
進一步地，所述沉降區為錐形槽結構，以便于自動收集沉降下來的污泥。
進一步地，所述沉降區的底部設置有絞龍輸送機構，且絞龍輸送機構的出料端與沉降區上的出泥口連接，所述出泥口連接有閥門。
進一步地，所述反應區和沉降區之前通過布水管連接，以便于將反應后的廢水均勻分布在沉降區中先進行污泥的沉降。
進一步地，所述釋放器與溶氣釋放裝置連接，溶氣釋放裝置將產生的氣水混合物送入釋放器，進而釋放到箱體內的廢水中。
進一步地，所述清水區還設置有回水口，所述回水口與溶氣釋放裝置的進水口連接，以便于產生氣水混合物。
進一步地，所述釋放器上均勻分布有若干通孔，以便于將所述氣水混合物均勻釋放到廢水中。
進一步地，所述浮渣擋板的上端位于箱體的上端口處，所述浮渣擋板的前、后側邊分別與箱體的前、后側壁內表面密封連接，所述浮渣擋板的下端與箱體的底面之間具有通道以便于清水通過該通道進入所述清水區。
進一步地，所述清水區內上方還設置有流量調節板，所述流量調節板與升降機構連接，以便于控制清水區的出水量。
與現有技術相比，本發明專利具有以下有益效果：（1）本發明專利將浮渣槽從現有氣浮機后端移到前端（即本發明專利箱體的右部區域），從而可以有效降低浮渣運行軌跡，減短刮渣機長度，因為廢水從所述箱體的右端進入箱體中后，經過污泥沉降后，廢水中的上浮后的大部分浮渣直接達到箱體的右部區域，進而被刮渣板刮入浮渣槽中，而不用從箱體右部區域運行至左部區域后才能被刮渣板刮入設置在氣浮機后端的浮渣槽中。
（2）本發明專利的氣浮裝置在箱體內釋放器的上方設置了用于浮渣壓縮的引流柵條，在所述釋放器釋放的大量氣泡的作用下，將浮渣快速擠壓通過所述引流柵條上的間隙，使浮渣進行進一步被擠壓壓縮，使浮渣中水分擠壓出來，降低浮渣中含水率。
（3）本發明專利的氣浮裝置只在引流柵條的下方區域設置釋放器，使浮渣更快更高效的漂浮到水面，避免了現有氣浮機的釋放器在前段或全覆蓋導致釋放器數量多、成本高的問題。
（4）本發明專利的氣浮裝置在箱體的前段設置了污泥沉降區，使污泥先進行沉淀，可使廢水中含泥量大大減少，增加廢水處理效果。
（發明人：王磊;劉德峰;趙佰紅;孫召華）
