公布日：2022.11.11
申請日：2022.08.04
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種污水微動力AO一體化設備，包括：設備主體，設備主體內部從上至下形成缺氧區、好氧區、沉淀區；回流管；進水管；出水管；清水管，污水利用排放時沖水產生的慣性力經進水管進入缺氧區進行缺氧處理，在缺氧區缺氧處理后的污水利用缺氧區處于最頂上方的重力勢能經回流管流到好氧區中進行好氧處理，在好氧區處理后的污水利用重力勢能經出水管排入沉淀區進行沉淀使得污物與清水進行分離，沉淀區內分離出清水利用重力勢能經清水管排出，由于整個流程利用重力勢能進行流動，降低了電能的消耗，解決了存在需消耗大量電能運行使用成本過高的問題，促進了農村污水治理的持久有效運行。
權利要求書

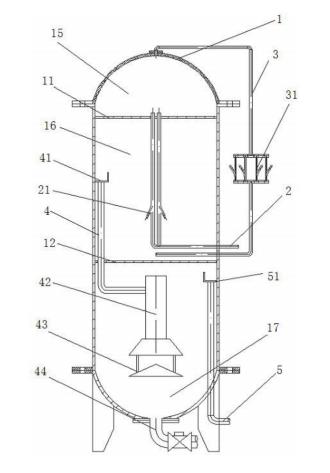

1.一種污水微動力AO一體化設備，其特征在于，包括：設備主體(1)，設備主體(1)內部從上至下形成缺氧區(15)、好氧區(16)、沉淀區(17)；回流管(3)，回流管(3)兩端對應與缺氧區(15)、好氧區(16)連通；進水管(2)，進水管(2)一端貫穿好氧區(16)段的設備主體(1)伸入缺氧區(15)內連通；進水管(2)另一端位于好氧區(16)段的設備主體(1)外部懸空；出水管(4)，出水管(4)一端位于好氧區(16)內，出水管(4)另一端位于沉淀區(17)中；清水管(5)，清水管(5)一端位于沉淀區(17)內，清水管(5)另一端貫穿設備主體(1)向外伸出懸空。
2.如權利要求1所述的污水微動力AO一體化設備，其特征在于，所述設備主體(1)中部間隔密閉固定安裝有中間隔板A(11)、中間隔板B(12)，在中間隔板A(11)頂面至設備主體(1)頂部空間形成缺氧區(15)，在中間隔板A(11)底部至中間隔板B(12)頂部的設備主體(1)空間形成好氧區(16)，在中間隔板B(12)底部至設備主體(1)底部空間形成沉淀區(17)。
3.如權利要求2所述的污水微動力AO一體化設備，其特征在于：位于好氧區(16)內的所述進水管(2)上設有回流裝置(21)。
4.如權利要求3所述的污水微動力AO一體化設備，其特征在于，所述回流裝置(21)高于進水管(2)懸空端，回流裝置(21)能使得好氧區(16)內液體進入進水管(2)而不回流倒出。
5.如權利要求1所述的污水微動力AO一體化設備，其特征在于：連通在好氧區(16)內的所述回流管(3)端部低于進水管(2)懸空端。
6.如權利要求1所述的污水微動力AO一體化設備，其特征在于：所述回流管(3)上安裝有進氣裝置(31)，進氣裝置(31)能使得氣體進入回流管(3)內而不倒回流出進行補氧。
7.如權利要求1所述的污水微動力AO一體化設備，其特征在于，位于好氧區(16)內的所述出水管(4)端部安裝有好氧區出水堰(41)，好氧區出水堰(41)高于回流裝置(21)。
8.如權利要求1所述的污水微動力AO一體化設備，其特征在于：位于沉淀區(17)的所述出水管(4)端部安裝有豎流沉淀器(42)，豎流沉淀器(42)底部安裝有呈現錐度的擋板(43)。
9.如權利要求1所述的污水微動力AO一體化設備，其特征在于：位于沉淀區(17)的所述設備主體(1)底部連通安裝有定期排泥裝置(44)。
10.如權利要求1所述的污水微動力AO一體化設備，其特征在于：位于沉淀區(17)內的所述清水管(5)端部安裝有沉淀區出水堰(51)，沉淀區出水堰(51)高于豎流沉淀器(42)。
發明內容
為解決上述技術問題，本發明提供了一種污水微動力AO一體化設備。
本發明通過以下技術方案得以實現。
本發明提供的一種污水微動力AO一體化設備，包括：
設備主體，設備主體內部從上至下形成缺氧區、好氧區、沉淀區；
回流管，回流管兩端對應與缺氧區、好氧區連通；
進水管，進水管一端貫穿好氧區段的設備主體伸入缺氧區內連通；進水管另一端位于好氧區段的設備主體外部懸空；
出水管，出水管一端位于好氧區內，出水管另一端位于沉淀區中；
清水管，清水管一端位于沉淀區內，清水管另一端貫穿設備主體向外伸出懸空。
所述設備主體中部間隔密閉固定安裝有中間隔板A、中間隔板B，在中間隔板A頂面至設備主體頂部空間形成缺氧區，在中間隔板A底部至中間隔板B頂部的設備主體空間形成好氧區，在中間隔板B底部至設備主體底部空間形成沉淀區。
位于好氧區內的所述進水管上設有回流裝置。
所述回流裝置高于進水管懸空端，回流裝置能使得好氧區內液體進入進水管而不回流倒出。
連通在好氧區內的所述回流管端部低于進水管懸空端。
所述回流管上安裝有進氣裝置，進氣裝置能使得氣體進入回流管內而不倒回流出進行補氧。
位于好氧區內的所述出水管端部安裝有好氧區出水堰，好氧區出水堰高于回流裝置。
位于沉淀區的所述出水管端部安裝有豎流沉淀器，豎流沉淀器底部使用連桿安裝有呈現錐度的擋板。
位于沉淀區的所述設備主體底部連通安裝有定期排泥裝置。
位于沉淀區內的所述清水管端部安裝有沉淀區出水堰，沉淀區出水堰高于豎流沉淀器。
本發明的有益效果在于：污水利用排放時沖水產生的慣性力經進水管進入缺氧區進行缺氧處理，在缺氧區缺氧處理后的污水利用缺氧區處于最頂上方的重力勢能經回流管流到好氧區中進行好氧處理，在好氧區處理后的污水利用重力勢能經出水管排入沉淀區進行沉淀使得污物與清水進行分離，沉淀區內分離出清水利用重力勢能經清水管排出，由于整個流程利用重力勢能進行流動，降低了電能的消耗，解決了存在需消耗大量電能運行使用成本過高的問題，促進了農村污水治理的持久有效運行。
（發明人：鄒任杰;趙浩東;孫財遠;龔曲靖;王文祥）
