公布日：2022.09.16
申請日：2022.06.27
分類號：C02F9/10(2006.01)I;B01D47/06(2006.01)I;B01D53/04(2006.01)I;C02F1/04(2006.01)I;C02F1/52(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開一種新型廢氣廢水綜合凈化處理塔，屬于凈化處理塔技術領域，其包括塔體，所述塔體內固定安裝有攪拌桶，所述攪拌桶內設有攪拌裝置，所述塔體的一側與所述攪拌桶之間固定有進入管，塔體的另一側與所述攪拌桶之間連接有加藥管，所述攪拌桶上設有位于進入管上方的噴淋裝置，所述攪拌桶的底部固定有用于所述攪拌桶的水浴加熱裝置，塔體上貫穿設置有傾斜設置的過濾管；本發明使得廢水中的有機廢氣揮發，實現廢水中廢氣分離，對廢氣進行噴淋，去除廢氣中的顆粒物，實現廢水的處理，并對廢氣進行充分吸附，實現活性炭顆粒的自動化快速更換，無需人工拆卸更換，極大地節省人工，提高廢氣處理的效率。
權利要求書

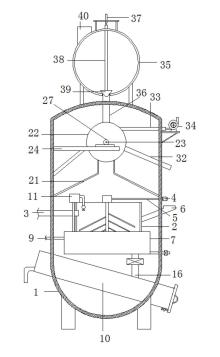

1.一種新型廢氣廢水綜合凈化處理塔，包括塔體(1)，其特征在于，所述塔體(1)內固定安裝有攪拌桶(2)，所述攪拌桶(2)內設有攪拌裝置，所述塔體(1)的一側與所述攪拌桶(2)之間固定有進入管(3)，塔體(1)的另一側與所述攪拌桶(2)之間連接有加藥管(6)，所述攪拌桶(2)上設有位于進入管(3)上方的噴淋裝置；所述攪拌桶(2)的底部固定有用于所述攪拌桶(2)的水浴加熱裝置，塔體(1)上貫穿設置有傾斜設置的過濾管(10)，所述過濾管(10)與攪拌桶(2)的底部之間固定有豎管(16)，豎管(16)上安裝有閥門一，所述塔體(1)內固定有位于所述攪拌桶(2)上方的收集斗(21)，收集斗(21)的頂部連接有固定安裝于塔體(1)內的有吸附罐(22)，所述吸附罐(22)上轉動安裝有轉動軸(23)，轉動軸(23)上固定套設有多孔板(28)，多孔板(28)上設有活性炭顆粒層(41)，多孔板(28)的兩端與吸附罐(22)的內壁滑動連接，吸附罐(22)與塔體(1)之間設有斜管(32)，斜管(32)位于多孔板(28)的下方，多孔板(28)上開設有多個透氣孔(29)，所述多孔板(28)的頂部固定有攪動組件，所述吸附罐(22)的頂部分別固定有活性炭管投料管(36)和排氣管(33)，排氣管(33)的一端固定安裝有風機(34)。
2.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述攪拌裝置包括固定于所述攪拌桶(2)頂部的傳動盒,傳動盒的底部轉動安裝有攪拌桿一(17)，所述塔體(1)的外壁與所述傳動盒之間轉動安裝有驅動桿(5)，所述塔體(1)上安裝有帶動驅動桿(5)轉動的馬達(4)，驅動桿(5)與所述攪拌桿一(17)傳動連接。
3.根據權利要求2所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述驅動桿(5)的一端延伸至所述傳動盒內并固定有錐齒輪一，所述攪拌桿一(17)的頂部延伸至所述傳動盒內并固定有錐齒輪二，錐齒輪一與錐齒輪二嚙合。
4.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述噴淋裝置包括固定安裝于所述攪拌桶(2)一側頂部的自吸泵(11)，自吸泵(11)連接有吸水管(12)和輸送管(13)，輸送管(13)的一端連接有兩端為密封設置的橫管(14)，所述橫管(14)的底部固定安裝有多個噴頭(15)，噴頭(15)位于所述進入管(3)的端部上方。
5.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述水浴加熱裝置包括固定安裝于所述塔體(1)內的水浴箱(7)，所述攪拌桶(2)的底部嵌裝于所述水浴箱(7)上，所述水浴箱(7)內固定安裝有電熱管(8)，所述塔體(1)的一側與所述水浴箱(7)之間固定有加水管(9)，所述塔體(1)的另一側與所述水浴箱(7)之間設有排水管，排水管上設有閥門二。
6.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述攪動組件包括轉動安裝于所述多孔板(28)頂部的攪拌桿二(31)，所述多孔板(28)的底部固定安裝有電機(30)，電機(30)的輸出軸與攪拌桿二(31)固定連接。
7.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述塔體(1)的頂部固定安裝有活性炭料倉(35)，所述活性炭管投料管(36)與活性炭料倉(35)的底部固定連接，所述活性炭料倉(35)的頂部安裝有電動伸縮桿(37)，電動伸縮桿(37)的活塞桿固定有豎軸(38)，豎軸(38)的底部貫穿活性炭料倉(35)的上端面并固定有限流塞(39)，限流塞(39)抵壓于所述活性炭管投料管(36)的頂部，活性炭料倉(35)的頂部設有入口(40)。
8.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述過濾管(10)內固定安裝有濾板(18)，所述過濾管(10)的一端鉸接有密封蓋(20)，密封蓋(20)通過螺栓與過濾管(10)固定連接，所述過濾管(10)的另一端固定與排水管(19)，所述排水管(19)位于所述密封蓋(20)的斜上方。
9.根據權利要求1所述的一種新型廢氣廢水綜合凈化處理塔，其特征在于，所述塔體(1)內固定安裝有水平板(24)，水平板(24)上固定安裝有水平設置的電動推桿(25)，電動推桿(25)的活塞桿傳動連接有滑動安裝于所述水平板(24)頂部的齒條(26)，所述轉動軸(23)上固定套設有齒輪(27)，齒輪(27)與所述齒條(26)嚙合。
發明內容
針對現有技術的不足，本發明提供了一種新型廢氣廢水綜合凈化處理塔，克服了現有技術的不足，旨在解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種新型廢氣廢水綜合凈化處理塔，包括塔體，所述塔體內固定安裝有攪拌桶，所述攪拌桶內設有攪拌裝置，所述塔體的一側與所述攪拌桶之間固定有進入管，塔體的另一側與所述攪拌桶之間連接有加藥管，所述攪拌桶上設有位于進入管上方的噴淋裝置；
所述攪拌桶的底部固定有用于所述攪拌桶的水浴加熱裝置，塔體上貫穿設置有傾斜設置的過濾管，所述過濾管與攪拌桶的底部之間固定有豎管，豎管上安裝有閥門一，所述塔體內固定有位于所述攪拌桶上方的收集斗，收集斗的頂部連接有固定安裝于塔體內的有吸附罐，所述吸附罐上轉動安裝有轉動軸，轉動軸上固定套設有多孔板，多孔板上設有活性炭顆粒層，多孔板的兩端與吸附罐的內壁滑動連接，吸附罐與塔體之間設有斜管，斜管位于多孔板的下方，多孔板上開設有多個透氣孔，所述多孔板的頂部固定有攪動組件，所述吸附罐的頂部分別固定有活性炭管投料管和排氣管，排氣管的一端固定安裝有風機。
作為本發明的一種優選技術方案，所述攪拌裝置包括固定于所述攪拌桶頂部的傳動盒,傳動盒的底部轉動安裝有攪拌桿一，所述塔體的外壁與所述傳動盒之間轉動安裝有驅動桿，所述塔體上安裝有帶動驅動桿轉動的馬達，驅動桿與所述攪拌桿一傳動連接。
作為本發明的一種優選技術方案，所述驅動桿的一端延伸至所述傳動盒內并固定有錐齒輪一，所述攪拌桿一的頂部延伸至所述傳動盒內并固定有錐齒輪二，錐齒輪一與錐齒輪二嚙合。
作為本發明的一種優選技術方案，所述噴淋裝置包括固定安裝于所述攪拌桶一側頂部的自吸泵，自吸泵連接有吸水管和輸送管，輸送管的一端連接有兩端為密封設置的橫管，所述橫管的底部固定安裝有多個噴頭，噴頭位于所述進入管的端部上方。
作為本發明的一種優選技術方案，所述水浴加熱裝置包括固定安裝于所述塔體內的水浴箱，所述攪拌桶的底部嵌裝于所述水浴箱上，所述水浴箱內固定安裝有電熱管，所述塔體的一側與所述水浴箱之間固定有加水管，所述塔體的另一側與所述水浴箱之間設有排水管，排水管上設有閥門二。
作為本發明的一種優選技術方案，所述攪動組件包括轉動安裝于所述多孔板頂部的攪拌桿二，所述多孔板的底部固定安裝有電機，電機的輸出軸與攪拌桿二固定連接。
作為本發明的一種優選技術方案，所述塔體的頂部固定安裝有活性炭料倉，所述活性炭管投料管與活性炭料倉的底部固定連接，所述活性炭料倉的頂部安裝有電動伸縮桿，電動伸縮桿的活塞桿固定有豎軸，豎軸的底部貫穿活性炭料倉的上端面并固定有限流塞，限流塞抵壓于所述活性炭管投料管的頂部，活性炭料倉的頂部設有入口。
作為本發明的一種優選技術方案，所述過濾管內固定安裝有濾板，所述過濾管的一端鉸接有密封蓋，密封蓋通過螺栓與過濾管固定連接，所述過濾管的另一端固定與排水管，所述排水管位于所述密封蓋的斜上方。
作為本發明的一種優選技術方案，所述塔體內固定安裝有水平板，水平板上固定安裝有水平設置的電動推桿，電動推桿的活塞桿傳動連接有滑動安裝于所述水平板頂部的齒條，所述轉動軸上固定套設有齒輪，齒輪與所述齒條嚙合。
本發明的有益效果：
1、通過攪拌桿一轉動配合啟動電熱管加熱水給攪拌桶進行加熱，使得廢水中的有機廢氣揮發，實現廢水中廢氣分離。
2、在進入管通入廢水和廢氣時，通過啟動自吸泵配合吸水管把攪拌桶內預先存放的水輸送到輸送管經過橫管從噴頭噴出，對廢氣進行噴淋，去除廢氣中的顆粒物。
3、廢水經過絮凝劑處理后，排出沉淀濾渣，實現廢水的處理。
4、通過活性炭顆粒充分吸收廢氣，實現自動化排出活性炭顆粒通過和添加活性炭顆粒，實現活性炭顆粒的自動化快速更換，無需人工拆卸更換，極大地節省人工，提高廢氣處理的效率。
本發明使得廢水中的有機廢氣揮發，實現廢水中廢氣分離，對廢氣進行噴淋，去除廢氣中的顆粒物，實現廢水的處理，并對廢氣進行充分吸附，實現活性炭顆粒的自動化快速更換，無需人工拆卸更換，極大地節省人工，提高廢氣處理的效率。
（發明人：鄧軍）
