公布日：2022.07.05
申請日：2022.01.06
分類號：C02F9/02(2006.01)I
摘要
本發明公開了一種節能除臭型污水處理環保設備，本發明涉及污水處理技術領域。在第一水泵的進水端通過出液管與污水除臭劑儲存桶形成相貫通的固定連接結構，污水除臭劑儲存桶第一水泵的出水端通過進液管連接有第一進液筒，第一進液筒的底部固定安裝有若干組等距離的第一噴嘴，進水管的一端貫穿第二除臭箱的側壁并延伸至第二進液筒的內部，第二除臭箱的內部中間滑動連接有若干組活性炭吸附濾板，本結構采取多重異味去除的方式，提高了臭味處理的效率，同時降低了對周邊環境的污染，保障了空氣質量，從而解決了因臭味對工作人員的健康造成傷害的問題，另外本結構簡單易操作，降低了投入成本，保障了污水處理的效率。
權利要求書

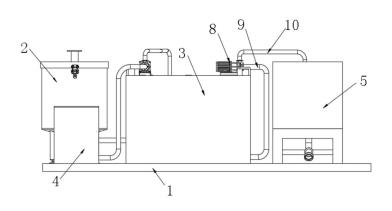

1.一種節能除臭型污水處理環保設備，包括底板(1)，其特征在于，所述底板(1)的上端分別固定安裝有清理組件(2)、初步除臭組件(4)和二次除臭組件(5)，所述底板(1)的上端且位于清理組件(2)和二次除臭組件(5)之間固定安裝有第一除臭箱(3)，所述第一除臭箱(3)的上端固定安裝有第二水泵(8)，所述第二水泵(8)的進水端通過抽水管(9)與第一除臭箱(3)形成相貫通的固定連接結構；所述清理組件(2)包括第一支撐座(21)、電機(23)和減速機(24)，所述第一支撐座(21)的上端固定安裝有清理箱(22)，所述減速機(24)的輸出端且位于清理箱(22)的內部通過軸桿(25)轉動連接有分離箱(26)，所述分離箱(26)的內部開設有若干組等距離且呈圓周狀分布的出水孔(27)，所述清理箱(22)的底部貫穿有一根第一出水管(210)；所述刮污組件(12)包括貫穿在第一除臭箱(3)頂部四角的液壓桿(121)，四個所述液壓桿(121)的底部共同固定連接有支撐架(122)，所述支撐架(122)的外側四周均固定安裝有一個刮刀(123)；所述初步除臭組件(4)包括污水除臭劑儲存桶(41)和第一水泵(42)，所述第一水泵(42)的進水端通過出液管(43)與污水除臭劑儲存桶(41)形成相貫通的固定連接結構，所述第一水泵(42)的出水端通過進液管(44)固定連接有第一進液筒(45)，所述第一進液筒(45)的底部固定安裝有若干組等距離的第一噴嘴(46)；所述二次除臭組件(5)包括固定安裝在底板(1)上端的第二支撐座(51)，所述第二支撐座(51)的上端固定安裝有第二除臭箱(52)，所述第二除臭箱(52)的內部中間滑動連接有若干組活性炭吸附濾板(53)，所述第二除臭箱(52)的頂部固定安裝有第二進液筒(54)，所述第二進液筒(54)的底部固定安裝有若干組等距離的第二噴嘴(55)，所述第二除臭箱(52)的底部貫穿有第二出水管(56)。
2.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述電機(23)和減速機(24)均位于清理箱(22)的下方，且電機(23)的動力驅動端與減速機(24)相接，所述軸桿(25)與清理箱(22)、分離箱(26)相接處固定安裝有防水軸承(211)。
3.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述清理箱(22)的頂部卡合有箱蓋(213)，且兩者共同通過若干組相對稱的卡扣(212)形成可拆卸的固定連接結構。
4.根據權利要求3所述的一種節能除臭型污水處理環保設備，其特征在于，所述箱蓋(213)的內部中心貫穿有進污管(28)，且進污管(28)的底部延伸至分離箱(26)的內部，所述進污管(28)的上端固定安裝有法蘭盤(29)。
5.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述分離箱(26)的直徑小于清理箱(22)的直徑，所述清理箱(22)的上端固定安裝有密封墊(214)，且密封墊(214)的頂部與箱蓋(213)的底部相貼合。
6.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述支撐架(122)的內部為中空結構，所述刮刀(123)的刀刃處與第一除臭箱(3)的內部相貼合。
7.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述第一進液筒(45)位于第一除臭箱(3)的內部頂端，且通過若干組連接管(47)與第一除臭箱(3)形成固定連接結構。
8.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述第二水泵(8)的出水端固定連接有進水管(10)，且進水管(10)的一端貫穿第二除臭箱(52)的側壁并延伸至第二進液筒(54)的內部。
9.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述第一除臭箱(3)的上端四角均固定安裝有一個支座(11)，所述液壓桿(121)的伸縮端與支座(11)的底部相接。10.根據權利要求1所述的一種節能除臭型污水處理環保設備，其特征在于，所述第一除臭箱(3)的底部一側貫穿有出污管(6)，所述出污管(6)的外部套接有閥門(7)。
發明內容
針對現有技術的不足，本發明提供了一種節能除臭型污水處理環保設備，解決了現有的污水處理設備往往只著重于污水處理，從而忽略了污水中的臭味，長此以往，易對周邊的環境造成影響，同時在污水流通過程中，還會(huì )伴隨著大量的雜質，從而易對污水處理管道造成堵塞，增加了維修成本的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種節能除臭型污水處理環保設備，包括底板，所述底板的上端分別固定安裝有清理組件、初步除臭組件和二次除臭組件，所述底板的上端且位于清理組件和二次除臭組件之間固定安裝有第一除臭箱，所述第一除臭箱的上端固定安裝有第二水泵，所述第二水泵的進水端通過抽水管與第一除臭箱形成相貫通的固定連接結構；
所述清理組件包括第一支撐座、電機和減速機，所述第一支撐座的上端固定安裝有清理箱，所述減速機的輸出端且位于清理箱的內部通過軸桿轉動連接有分離箱，所述分離箱的內部開設有若干組等距離且呈圓周狀分布的出水孔，所述清理箱的底部貫穿有一根第一出水管；
所述刮污組件包括貫穿在第一除臭箱頂部四角的液壓桿，四個所述液壓桿的底部共同固定連接有支撐架，所述支撐架的外側四周均固定安裝有一個刮刀；
所述初步除臭組件包括污水除臭劑儲存桶和第一水泵，所述第一水泵的進水端通過出液管與污水除臭劑儲存桶形成相貫通的固定連接結構，所述第一水泵的出水端通過進液管固定連接有第一進液筒，所述第一進液筒的底部固定安裝有若干組等距離的第一噴嘴；
所述二次除臭組件包括固定安裝在底板上端的第二支撐座，所述第二支撐座的上端固定安裝有第二除臭箱，所述第二除臭箱的內部中間滑動連接有若干組活性炭吸附濾板，所述第二除臭箱的頂部固定安裝有第二進液筒，所述第二進液筒的底部固定安裝有若干組等距離的第二噴嘴，所述第二除臭箱的底部貫穿有第二出水管。
優選的，所述電機和減速機均位于清理箱的下方，且電機的動力驅動端與減速機相接，所述軸桿與清理箱、分離箱相接處固定安裝有防水軸承。
優選的，所述清理箱的頂部卡合有箱蓋，且兩者共同通過若干組相對稱的卡扣形成可拆卸的固定連接結構。
優選的，所述箱蓋的內部中心貫穿有進污管，且進污管的底部延伸至分離箱的內部，所述進污管的上端固定安裝有法蘭盤。
優選的，所述分離箱的直徑小于清理箱的直徑，所述清理箱的上端固定安裝有密封墊，且密封墊的頂部與箱蓋的底部相貼合。
優選的，所述支撐架的內部為中空結構，所述刮刀的刀刃處與第一除臭箱的內部相貼合。
優選的，所述第一進液筒位于第一除臭箱的內部頂端，且通過若干組連接管與第一除臭箱形成固定連接結構。
優選的，所述第二水泵的出水端固定連接有進水管，且進水管的一端貫穿第二除臭箱的側壁并延伸至第二進液筒的內部。
優選的，所述第一除臭箱的上端四角均固定安裝有一個支座，所述液壓桿的伸縮端與支座的底部相接。
優選的，所述第一除臭箱的底部一側貫穿有出污管，所述出污管的外部套接有閥門。
有益效果
本發明提供了一種節能除臭型污水處理環保設備。與現有技術相比具備以下有益效果：
1、一種節能除臭型污水處理環保設備，通過在第一水泵的進水端通過出液管與污水除臭劑儲存桶形成相貫通的固定連接結構，污水除臭劑儲存桶第一水泵的出水端通過進液管連接有第一進液筒，第一進液筒的底部固定安裝有若干組等距離的第一噴嘴，進水管的一端貫穿第二除臭箱的側壁并延伸至第二進液筒的內部，第二除臭箱的內部中間滑動連接有若干組活性炭吸附濾板，本結構采取多重異味去除的方式，提高了對污水中的臭味處理效率，同時還降低了對周邊環境的污染，保障了空氣質量，從而解決了因臭味對工作人員的健康造成傷害的問題，另外本結構簡單易操作，降低了投入成本。
2、一種節能除臭型污水處理環保設備，通過在第一支撐座的上端固定安裝有清理箱，污水除臭劑儲存桶減速機的輸出端且位于清理箱的內部通過軸桿轉動連接有分離箱，污水除臭劑儲存桶分離箱的內部開設有若干組等距離且呈圓周狀分布的出水孔，污水除臭劑儲存桶清理箱的底部貫穿有一根第一出水管，所以在使用時，繼續啟動電機，即可在離心力的作用下，對污水中的顆粒物雜質以及漂浮物進行攔截，從而避免了管道堵塞，便于污水處理后的使用，進一步的降低了維修的成本，保障了污水處理的效率。
3、一種節能除臭型污水處理環保設備，通過在第一除臭箱頂部四角固定安裝有液壓桿，四個污水除臭劑儲存桶液壓桿的底部共同固定連接有支撐架，污水除臭劑儲存桶支撐架的外側四周均固定安裝有一個刮刀，且刮刀的刀刃處于第一除臭箱的內壁相貼合，所以當第一除臭箱的內部堆積污垢時，只需啟動液壓桿，即可帶動刮刀進行上下移動，從而可實現對內壁污垢的清理，和傳統的清理方式相比，本結構更加的省時省力，且簡單、便捷，從而節省了大量的清理成本，提高了實用性，為除臭奠基了良好的基礎。
（發明人：仝寶旺;康曉雯;吳英飛;單子媚;劉建輝）
