公布日：2022.05.10
申請日：2022.03.16
分類號：B01D29/23(2006.01)I;B01D29/58(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種用于水環境污染防治的便攜式污水抽濾裝置；包括移動組件、過濾箱、動力件和安裝組件；移動組件包括底座、驅動構件、安裝座、滑輪和搬運構件，過濾箱位于底座的上方，動力件位于過濾箱的外側，驅動構件與底座連接，安裝座與驅動構件連接，并位于底座的底部，滑輪與安裝座連接，并位于安裝座遠離驅動構件的一側，搬運構件與底座連接，安裝組件與過濾箱連接；通過搬運構件將過濾箱和動力件搬運到底座上，然后通過驅動構件驅動安裝座，帶動滑輪移出底座，此時方便推動底座移動，將過濾箱搬運到所需地方進行抽濾，減輕勞動量，有利于提高工作效率。
權利要求書

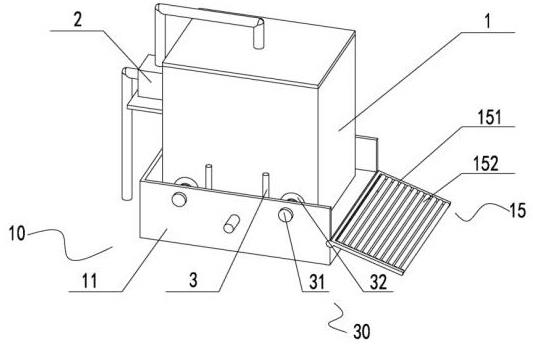

1.一種用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，包括移動組件（10）、過濾箱（1）、動力件（2）和安裝組件（20）；所述移動組件（10）包括底座（11）、驅動構件（12）、安裝座（13）、滑輪（14）和搬運構件（15），所述過濾箱（1）位于所述底座（11）的上方，所述動力件（2）位于所述過濾箱（1）的外側，所述驅動構件（12）與所述底座（11）連接，所述安裝座（13）與所述驅動構件（12）連接，并位于所述底座（11）的底部，所述滑輪（14）與所述安裝座（13）連接，并位于所述安裝座（13）遠離所述驅動構件（12）的一側，所述搬運構件（15）與所述底座（11）連接，所述安裝組件（20）與所述過濾箱（1）連接。
2.如權利要求1所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述驅動構件（12）包括電動推桿（121）和導向部件（122），所述電動推桿（121）與所述底座（11）固定連接，并位于所述底座（11）的底部；所述導向部件（122）與所述底座（11）連接。
3.如權利要求2所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述導向部件（122）包括導桿（1221）和擋板（1222），所述導桿（1221）與所述底座（11）固定連接，并位于所述底座（11）靠近所述電動推桿（121）的一側；所述擋板（1222）與所述導桿（1221）固定連接，并位于所述導桿（1221）遠離所述底座（11）的一側。
4.如權利要求3所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述驅動構件（12）還包括減震彈簧（123），所述減震彈簧（123）與所述底座（11）固定連接，并位于所述導桿（1221）的外側。
5.如權利要求1所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述搬運構件（15）包括折疊板（151）和滾軸（152），所述折疊板（151）與所述底座（11）轉動連接，并位于所述底座（11）靠近所述過濾箱（1）的一側；所述滾軸（152）與所述折疊板（151）轉動連接，所述滾軸（152）的數量為多個，多個所述滾軸（152）沿所述折疊板（151）的長度方向分布。
6.如權利要求1所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述安裝組件（20）包括過濾框（21）和限位構件（22），所述過濾框（21）位于所述過濾箱（1）的內部；所述限位構件（22）與所述過濾箱（1）連接。
7.如權利要求6所述的用于水環境污染防治的便攜式污水抽濾裝置，其特征在于，所述過濾箱（1）具有滑槽（101），所述滑槽（101）位于所述過濾箱（1）靠近所述過濾框（21）的一側。
發明內容
本發明的目的在于提供一種用于水環境污染防治的便攜式污水抽濾裝置，旨在解決現有技術中的水環境污染的防護裝置結構固定，體積較大，不方便搬運，在野外進行污水抽濾時需要耗費大量人力進行搬運，導致影響工作效率的技術問題。
為實現上述目的，本發明采用的一種用于水環境污染防治的便攜式污水抽濾裝置，包括移動組件、過濾箱、動力件和安裝組件；所述移動組件包括底座、驅動構件、安裝座、滑輪和搬運構件，所述過濾箱位于所述底座的上方，所述動力件位于所述過濾箱的外側，所述驅動構件與所述底座連接，所述安裝座與所述驅動構件連接，并位于所述底座的底部，所述滑輪與所述安裝座連接，并位于所述安裝座遠離所述驅動構件的一側，所述搬運構件與所述底座連接，所述安裝組件與所述過濾箱連接。
其中，所述驅動構件包括電動推桿和導向部件，所述電動推桿與所述底座固定連接，并位于所述底座的底部；所述導向部件與所述底座連接。
其中，所述導向部件包括導桿和擋板，所述導桿與所述底座固定連接，并位于所述底座靠近所述電動推桿的一側；所述擋板與所述導桿固定連接，并位于所述導桿遠離所述底座的一側。
其中，所述驅動構件還包括減震彈簧，所述減震彈簧與所述底座固定連接，并位于所述導桿的外側。
其中，所述搬運構件包括折疊板和滾軸，所述折疊板與所述底座轉動連接，并位于所述底座靠近所述過濾箱的一側；所述滾軸與所述折疊板轉動連接，所述滾軸的數量為多個，多個所述滾軸沿所述折疊板的長度方向分布。
其中，所述安裝組件包括過濾框和限位構件，所述過濾框位于所述過濾箱的內部；所述限位構件與所述過濾箱連接。
其中，所述過濾箱具有滑槽，所述滑槽位于所述過濾箱靠近所述過濾框的一側。
本發明的用于水環境污染防治的便攜式污水抽濾裝置，通過所述底座上方放置所述過濾箱，所述動力件與所述過濾箱連通，利用所述動力件將污水抽進所述過濾箱中，所述安裝組件設置在所述過濾箱中，對污水進行過濾，所述驅動構件設置在所述底座的底部，并隱藏在所述底座內，且能驅動所述安裝座上下移動，所述安裝座的底部設置有所述滑輪，利用所述滑輪方便移動所述底座，所述搬運構件設置在所述底座上，方便將所述過濾箱放置在所述底座上，至此，通過所述搬運構件將所述過濾箱和所述動力件搬運到所述底座上，然后通過所述驅動構件驅動所述安裝座，帶動所述滑輪移出所述底座，此時方便推動所述底座移動，將所述過濾箱搬運到所需地方進行抽濾，減輕勞動量，有利于提高工作效率。
（發明人：夏建偉;劉玲）
