公布日：2023.03.14
申請日：2022.12.07
分類號：C02F9/00(2023.01)I;C02F1/40(2023.01)N;C02F1/24(2006.01)N;C02F1/08(2023.01)N;C02F103/16(2023.01)N
摘要
本發明屬于污水處理技術領域，具體涉及一種電鍍廢水零排放處理工藝。其技術要點如下，其中，蒸發采用的是兩效三級降膜蒸發與四級強制循環蒸發器聯動，并采用兩級蒸汽壓縮；電鍍廢水是金屬陽離子Zn2+、Cu2+、Ni2+、Cr6+和Cd2+的混合物以及陰離子氰根；預處理中包括破氰處理，具體采用SO2‑空氣法對綜合電鍍廢水進行破氰處理。本發明采用SO2‑空氣法破氰與兩效三級的降膜蒸發聯用，根據物料鹽濃度調整加熱溫度，達到了節能高效的技術目的，使MVR蒸發器能夠應用于電鍍廢水處理中。
權利要求書
1.一種電鍍廢水零排放處理工藝，其特征在于，將電鍍廢水收集并預處理后，預熱，對預熱后的原料采用蒸發和冷卻結晶的工藝手段得到蒸餾水和電鍍鹽；其中，蒸發采用的是兩效三級降膜蒸發與4級強制循環蒸發聯動，并采用兩級蒸汽壓縮；所述電鍍廢水包括金屬陽離子Zn2+、Cu2+、Ni2+、Cr6+和Cd2+的混合物以及陰離子氰根；所述預處理中包括破氰處理，具體采用SO2-空氣法對綜合電鍍廢水進行破氰處理，在常溫常壓下，通入SO2和空氣的混合氣體，其中SO2與空氣的質量比為1：10，通入時間為2-4小時；所述兩效三級降膜蒸發包括1效降膜蒸發、2效降膜蒸發和3級降膜蒸發，其中，1效降膜蒸發采用I效降膜換熱器和1級降膜蒸發室；2效降膜蒸發采用II效降膜換熱器，3級降膜蒸發采用3級降膜換熱器和3級降膜蒸發室；所述1級降膜蒸發室、3級降膜蒸發室，以及4級強制循環蒸發中的4級強制蒸發室將水蒸氣中的液滴從蒸汽中分離除去形成二次蒸汽；所述1級降膜蒸發室、3級降膜蒸發室和4級強制蒸發室得到的二次蒸汽進入到一級壓縮機中加溫加壓，部分加溫加壓后的二次蒸汽a進入到I效降膜換熱器和3級降膜換熱器的殼層作為熱源；另一部分加溫加壓后的二次蒸汽b經二級壓縮機再次加溫加壓后進入到4級循環強制蒸發中；所述一級壓縮機和二級壓縮機的管道的直徑比根據二次蒸汽a與二次蒸汽b的密度比和質量比計算，具體如下：D1/D2=m1/（m2·H），其中，D1和D2分別是一級壓縮機和二級壓縮機的直徑，m1和m2分別是二次蒸汽a和二次蒸汽b的質量，H為二次蒸汽a與二次蒸汽b的密度比；所述二次蒸汽a與二次蒸汽b的密度比H由以下公式計算得出：ρb/（ρa+ρb）=（Pm-P0）•（Tm-T0）/Pm•T0；其中，ρa和ρb分別是二次蒸汽a和二次蒸汽b的密度；P0和T0是一級壓縮機加溫加壓前二次蒸汽的壓力和溫度；Pm和Tm是一級壓縮機加溫加壓后二次蒸汽的壓力和溫度；進入到I效降膜換熱器的二次蒸汽a的質量m1和3級降膜換熱器的二次蒸汽b的質量m2的比值通過物料的沸點升線性擬合得到。
2.根據權利要求1所述的一種電鍍廢水零排放處理工藝，其特征在于，所述1級降膜蒸發室得到的二次蒸汽進入到所述II效降膜換熱器的殼層中作為熱源。
3.根據權利要求1所述的一種電鍍廢水零排放處理工藝，其特征在于，所述預熱采用兩級預熱的方式將原料加熱到沸點，其中二級預熱后得到的冷凝水單獨采出進入生化系統處理。
4.根據權利要求1所述的一種電鍍廢水零排放處理工藝，其特征在于，所述4級強制蒸發室中的濃縮液達到要求濃度時，連續排入冷卻系統強制冷卻結晶后離心分離。
發明內容
本發明的目的是提供一種電鍍廢水零排放處理工藝。本發明充分考慮了系統實際操作工程中物料成分、污垢等因素對系統電耗的影響，在溶液沸點較低和換熱器效率較高時可以調整到較低的電耗水平，當溶液沸點較高和換熱器有污垢時再調節到較高的電耗水平。并針對性的采用預處理技術，使綜合電鍍廢水中的陰離子盡量保持一致，簡化綜合電鍍廢水的沸點升高情況，達到僅僅采用降膜蒸發工藝就能將固液分離并分別回收的技術目的。
本發明的上述技術目的是通過以下技術方案得以實現的：
本發明提供的一種電鍍廢水零排放處理工藝，將電鍍廢水收集并預處理后，預熱，對預熱后的原料采用蒸發和冷卻結晶的工藝手段得到蒸餾水和電鍍鹽；電鍍廢水包括金屬陽離子Zn2+、Cu2+、Ni2+、Cr6+和Cd2+的混合物以及陰離子氰根；
其中，蒸發采用的是兩效三級降膜蒸發與4級強制循環蒸發器聯動，并采用兩級蒸汽壓縮。
本發明中采用的負壓兩效3級降膜加四級強制蒸發技術，酸性蒸發，蒸發成本低。
進一步的，本發明的預處理中包括破氰處理，具體采用SO2-空氣法對綜合電鍍廢水進行破氰處理。
SO2-空氣法處理廢水中的氰根離子通常沒有收益，需要Cu催化劑的加入，且對處理液的pH值要求較高，也無法除去重金屬離子，因此在實際生產中很少應用，尤其在電鍍廢水的處理中，由于該方法會(huì )導致處理后的水pH值偏低，對后續的絮凝沉降等脫除重金屬離子的工藝步驟產生不利影響，因此其在電鍍廢水的處理中的應用受到極大的限制。但是在本發明中，SO2-空氣法能夠引入沸點升較低的硫酸根，降低降膜蒸發器的負擔，且無需考慮待處理廢水的pH值問題，同時本發明提供的技術方案可以將綜合電鍍廢水中的金屬鹽一起回收，無需在破氰以及其他預處理階段對重金屬離子進行沉淀回收，彌補了SO2-空氣法的缺點。
進一步的，其具體操作是，在常溫常壓下，通入SO2和空氣的混合氣體，其中SO2與空氣的質量比為1：10，通入時間為2-4小時。SO2-空氣法破氰，通常采用焦硫酸鈉等鈉鹽作為SO2的提供源，但是在本發明中，如果繼續引入Na+會(huì )導致待處理廢水的沸點升的提高，加大降膜蒸發工藝的負擔，因此本發明采用直接通入混合氣體的方式。
值得強調的是，SO2-空氣法需要額外加入銅作為催化劑，然而本發明處理的是綜合電鍍廢水，其中不但包含銅，還包含鐵、鋅等金屬，能夠形成協同作用，即使待處理廢水中的銅離子含量不足以完全催化SO2-空氣法破氰，其他金屬離子與銅離子協同作用依然能夠保證本發明的技術方案在不額外加入銅催化劑的情況下，完成破氰處理，保證了預處理過程中不額外引入金屬陽離子的同時，將陰離子由氰根變?yōu)榱蛩岣�，不同的金屬硫酸鹽的沸點升差距小，使電鍍廢水的降膜蒸發工序設計更為簡單，且節約能耗。
進一步的，兩效三級降膜蒸發包括1效降膜蒸發、2效降膜蒸發和3級降膜蒸發，其中，1效降膜蒸發采用I效降膜換熱器和1級降膜蒸發室；2效降膜蒸發采用II效降膜換熱器，3級降膜蒸發采用3級降膜換熱器和3級降膜蒸發室。
本發明中采用兩級壓縮多級蒸發工藝，外加蒸汽緩沖罐，二次蒸汽都進入壓縮機，可靠保障壓縮機進氣充裕，從本質上杜絕了由于蒸發量不夠而導致壓縮機喘振和物料的暴沸而導致的物料沖向壓縮機的隱患，蒸發室的氣體流速控制2米/秒，蒸發室頂部設置旋液分離裝置，保障氣液分離充分，強制二次蒸汽進入膨脹罐再次分離，使得壓縮機正常、穩定、長久地運行。
進一步的，1級降膜蒸發室、3級降膜蒸發室，以及4級強制循環蒸發中的4級強制蒸發室將水蒸氣中的液滴從蒸汽中分離除去形成二次蒸汽。
進一步的，1級降膜蒸發室得到的二次蒸汽進入到II效降膜換熱器的殼層中作為熱源。
進一步的，3級降膜蒸發室和4級強制蒸發室得到的二次蒸汽進入到一級壓縮機中加溫加壓，部分加溫加壓后的二次蒸汽a進入到I效降膜換熱器和3級降膜換熱器的殼層作為熱源；
另一部分加溫加壓后的二次蒸汽b經二級壓縮機再次加溫加壓后進入到4級強制循環蒸發中。
進一步的，預熱采用兩級預熱的方式將原料加熱到沸點，其中二級預熱后得到的冷凝水單獨采出進入生化系統處理。
進一步的，4級強制蒸發室中的濃縮液達到要求濃度時，連續排入冷卻系統強制冷卻結晶后離心分離。
進一步的，4級強制蒸發室設計有鹽腿，使濃縮液通過自身重力進入到冷卻系統中。本發明在蒸發室最低點設置鹽腿，將固形物連續排出，循環泵及蒸發室游離固含量下降70%以上，固形物不易堵塞結垢，同時鹽腿的設計使濃縮物靠重力放出即可，無需用泵送高含固晶漿，本質上杜絕了泵堵、泵壞等一系列影響系統穩定運行的不利因素。
本發明提供的技術方案中，還可以設置鹽腿密度在線檢測，設置沸點升在線檢測，對濃縮液排放進行密度及沸點升雙重控制，保證出料濃度穩定性，冷卻干化設計，減少了濃縮液處理成本。

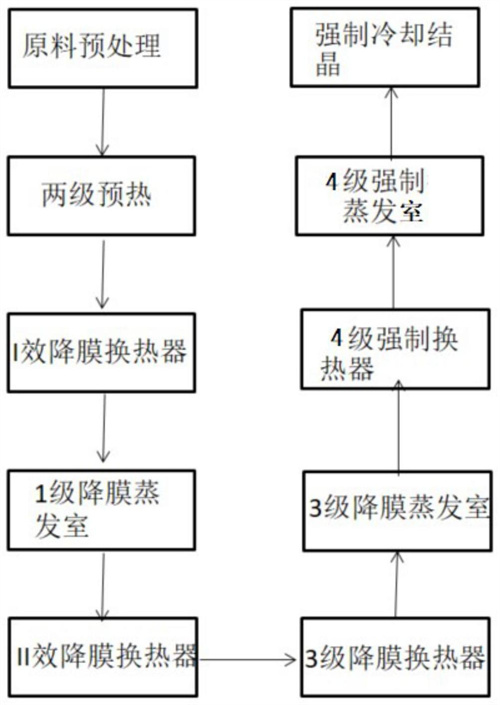

進一步的，本發明的提供的整體工藝流程具體如下：
S1、原料通過氣浮除油后除氟，再采用SO2-空氣法破氰，得到預處理后的電鍍廢水，送到原液罐內，由原料泵加壓后進入預熱器內；
S2、預熱采用一級預熱加二級預熱的方式對物料進行預熱，當物料達到沸點后進入1效降膜進行蒸發濃縮；
S3、步驟S2中得到的濃縮液靠壓差自流入2效降膜換熱器中蒸發進行蒸發濃縮；
S4、步驟S3得到的濃縮液靠壓差自流入3級降膜蒸發進行蒸發濃縮；
S5、步驟S4得到的濃縮液泵入4級強制循環蒸發進行蒸發濃縮；
S6、步驟S5得到的濃縮液靠壓差流入強制冷卻釜冷卻結晶，再進入離心固液分離，得到電鍍鹽。
進一步的，蒸發室把水蒸氣中的液滴從蒸汽中分離除去形成二次蒸汽，1效降膜蒸發室二次蒸汽進入2效降膜殼層加熱，2效降膜/3級降膜蒸發室及4級強制循環蒸發器得到的二次蒸汽進入一級壓縮機，水蒸氣被壓縮后溫度和壓力升高，部分較高溫度的二次蒸汽a進入I效及3級降膜換熱器換熱管外面，與管內原料換熱，水蒸氣放出潛熱被冷凝為冷凝水；還有部分二次蒸汽b進入二級壓縮機，將壓力溫度進一步提高后進入強制換熱器殼層加熱物料。
所有加熱器冷凝水在換熱器的換熱管底部匯集后進入冷凝水罐，冷凝水通過冷凝水泵加壓后進入一級預熱的板式換熱器后排出系統外。二級預熱排出的冷凝水單獨采出，該部分冷凝水有機物相對較高，進入生化系統處理回用。蒸發器內的原料被不斷蒸發失去水分，濃度逐漸提高。濃縮物料密度達到要求連續排入強制冷卻系統結晶后離心分離。
進一步的，一級壓縮機和二級壓縮機的管道的直徑比根據二次蒸汽a與二次蒸汽b的密度比和質量比計算；具體如下：D1/D2=m1/（m2·H），其中，D1和D2分別是一級壓縮機和二級壓縮機的直徑，m1和m2分別是二次蒸汽a和二次蒸汽b的質量，H為二次蒸汽a與二次蒸汽b的密度比。
進一步的，二次蒸汽a與二次蒸汽b的密度比由以下公式計算得出：ρb/（ρa+ρb）=（Pm-P0）•（Tm-T0）/Pm•T0；
其中，ρa和ρb分別是二次蒸汽a和二次蒸汽b的密度；P0和T0是一級壓縮機加溫加壓前二次蒸汽的壓力和溫度；Pm和Tm是一級壓縮機加溫加壓后二次蒸汽的壓力和溫度。
進一步的，進入到I效降膜換熱器的二次蒸汽a的質量m1和3級降膜換熱器的二次蒸汽b的質量m2的比值通過物料的沸點升線性擬合得到。
本發明要處理的是綜合的電鍍廢水，其中包含了多種陽離子，導致其沸點升十分復雜，若采用降膜蒸發技術直接蒸發結晶，則會(huì )導致降膜蒸發器的設計十分困難，且能耗較高；采用這種方式計算后，可以根據電解質的沸點升設計兩級壓縮機的管道的直徑比，使一級壓縮機和二級壓縮機都能提供更為合適的壓縮比，保證了降膜蒸發中的蒸汽循環利用，大幅節約能耗。
綜上所述，本發明具有以下有益效果：
本發明的提供的電鍍廢水零排放處理工藝，充分考慮了系統實際操作工程中物料成分、污垢等因素對系統電耗的影響，在溶液沸點較低和換熱器效率較高時可以調整到較低的電耗水平，當溶液沸點較高和換熱器有污垢時再調節到較高的電耗水平。采用兩效三級的降膜蒸發，根據物料鹽濃度調整加熱溫度，達到了節能高效的技術目的。
（發明人：徐晨;姚洪齊）
