公布日：2022.05.20
申請日：2020.11.19
分類號：C02F9/08(2006.01)I
摘要

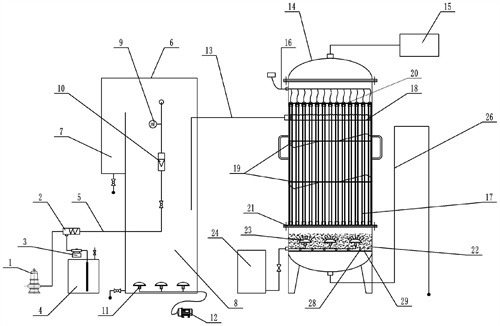

本發明提供一種光催化氧化反應裝置，包括用于對廢水進行凈化的光催化氧化反應器，所述光催化氧化反應器上設置有紫外滅菌燈組以及用于提供臭氧的第二曝氣裝置，所述第二曝氣裝置設置在光催化氧化反應器底部并從下往上曝氣，所述紫外滅菌燈組設置在第二曝氣裝置之上的光催化氧化反應器內，所述紫外滅菌燈組內包括若干紫外滅菌燈，所述紫外滅菌燈均勻分布在光催化氧化反應器內。本方案中以臭氧為氧化劑，紫外滅菌燈的光為催化劑，通過光催化氧化技術實現廢水的凈化處理，能無選擇的將廢水中的污染物最終礦化為二氧化碳、水和無機鹽，不會(huì )產生污泥也不會(huì )產生二次污染。
權利要求書
1.一種光催化氧化反應裝置，其特征在于，包括用于對廢水進行凈化的光催化氧化反應器，所述光催化氧化反應器上設置有紫外滅菌燈組以及用于提供臭氧的第二曝氣裝置，所述第二曝氣裝置設置在光催化氧化反應器底部并從下往上曝氣，所述紫外滅菌燈組設置在第二曝氣裝置之上的光催化氧化反應器內，所述紫外滅菌燈組內包括若干紫外滅菌燈，所述紫外滅菌燈均勻分布在光催化氧化反應器內。
2.根據權利要求1所述的光催化氧化反應裝置，其特征在于，所述光催化氧化反應器上還連通設置有臭氧尾氣破壞器，所述臭氧尾氣破壞器和光催化氧化反應器頂端連通。
3.根據權利要求1所述的光催化氧化反應裝置，其特征在于，所述第二曝氣裝置包括第二曝氣盤，所述第二曝氣盤設置在紫外滅菌燈組下的光催化氧化反應器內，所述第二曝氣盤上連通有臭氧發生器，所述臭氧發生器設置在光催化氧化反應器外。
4.根據權利要求3所述的光催化氧化反應裝置，其特征在于，所述第二曝氣盤四周設置有臭氧氧化催化劑和集水器，所述集水器設置在臭氧氧化催化劑下。
5.根據權利要求4所述的光催化氧化反應裝置，其特征在于，所述集水器上連通有穩壓管，所述穩壓管一端和光催化氧化反應器內的集水器連通，所述穩壓管另一端向上到達光催化氧化反應器內所需水位高度后彎折向下出水。
6.根據權利要求1所述的光催化氧化反應裝置，其特征在于，所述光催化氧化反應器內還設置有布水堰槽，所述布水堰槽位于光催化氧化反應器的進水口位置，所述紫外滅菌燈組設置在豎直方向上并貫穿布水堰槽。
7.根據權利要求6所述的光催化氧化反應裝置，其特征在于，所述紫外滅菌燈呈直條狀，所述紫外滅菌燈頂端設置有上穩定板，所述紫外滅菌燈底端設置有下穩定板，所述上穩定板和下穩定板均和光催化氧化反應器內壁固定，紫外滅菌燈固定在上穩定板和下穩定板之間，所述下穩定板上均勻開設有若干布水孔。
8.根據權利要求7所述的光催化氧化反應裝置，其特征在于，所述紫外滅菌燈頂端和底端之間還設置有固定板，所述紫外滅菌燈貫穿固定板，所述固定板上凸出設置有擾流板，所述擾流板傾斜固定在固定板上，所述固定板上均勻分布有若干布水孔。
9.根據權利要求1所述的光催化氧化反應裝置，其特征在于，還包括進水裝置和預處理反應器，所述進水裝置包括提升泵、藥箱、加藥泵和混合器，所述加藥泵和藥箱連通，且所述加藥泵和提升泵均與混合器的進水口連通，所述藥箱內放置有用于調節廢水PH值的藥液，所述混合器的出水口上連通有進水管，所述進水管和預處理反應器連通。
10.根據權利要求9所述的光催化氧化反應裝置，其特征在于，所述預處理反應器內設置有預反應池、收集槽和第一曝氣裝置，所述進水管和預反應池連通，所述收集槽設置在預反應池頂端一側并和預反應池連通，所述進水管上設置有流量計和PH檢測儀，所述PH檢測儀位于預反應池內，所述預反應池的出水口低于預反應池與收集槽的連通位置；所述第一曝氣裝置設置在預反應池內。
發明內容
鑒于以上所述現有技術的缺點，本發明的目的在于提供一種光催化氧化反應裝置，以在滿足不產生大量污泥的條件下快速分解水中有機物和臭味物質。
為實現上述目的及其他相關目的，本發明提供一種光催化氧化反應裝置，包括用于對廢水進行凈化的光催化氧化反應器，所述光催化氧化反應器上設置有紫外滅菌燈組以及用于提供臭氧的第二曝氣裝置，所述第二曝氣裝置設置在光催化氧化反應器底部并從下往上曝氣，所述紫外滅菌燈組設置在第二曝氣裝置之上的光催化氧化反應器內，所述紫外滅菌燈組內包括若干紫外滅菌燈，所述紫外滅菌燈均勻分布在光催化氧化反應器內。
進一步地，所述光催化氧化反應器上還連通設置有臭氧尾氣破壞器，所述臭氧尾氣破壞器和光催化氧化反應器頂端連通。
進一步地，所述第二曝氣裝置包括第二曝氣盤，所述第二曝氣盤設置在紫外滅菌燈組下的光催化氧化反應器內，所述第二曝氣盤上連通有臭氧發生器，所述臭氧發生器設置在光催化氧化反應器外。
進一步地，所述第二曝氣盤四周設置有臭氧氧化催化劑和集水器，所述集水器設置在臭氧氧化催化劑下。
進一步地，所述集水器上連通有穩壓管，所述穩壓管一端和光催化氧化反應器內的集水器連通，所述穩壓管另一端向上到達光催化氧化反應器內所需水位高度后彎折向下出水。
進一步地，所述光催化氧化反應器內還設置有布水堰槽，所述布水堰槽位于光催化氧化反應器的進水口位置，所述紫外滅菌燈組設置在豎直方向上并貫穿布水堰槽。
進一步地，所述紫外滅菌燈呈直條狀，所述紫外滅菌燈頂端設置有上穩定板，所述紫外滅菌燈底端設置有下穩定板，所述上穩定板和下穩定板均和光催化氧化反應器內壁固定，紫外滅菌燈固定在上穩定板和下穩定板之間，所述下穩定板上均勻開設有若干布水孔。
進一步地，所述紫外滅菌燈頂端和底端之間還設置有固定板，所述紫外滅菌燈貫穿固定板，所述固定板上凸出設置有擾流板，所述擾流板傾斜固定在固定板上，所述固定板上均勻分布有若干布水孔。
進一步地，還包括進水裝置和預處理反應器，所述進水裝置包括提升泵、藥箱、加藥泵和混合器，所述加藥泵和藥箱連通，且所述加藥泵和提升泵均與混合器的進水口連通，所述藥箱內放置有用于調節廢水PH值的藥液，所述混合器的出水口上連通有進水管，所述進水管和預處理反應器連通。
進一步地，所述預處理反應器內設置有預反應池、收集槽和第一曝氣裝置，所述進水管和預反應池連通，所述收集槽設置在預反應池頂端一側并和預反應池連通，所述進水管上設置有流量計和PH檢測儀，所述PH檢測儀位于預反應池內，所述預反應池的出水口低于預反應池與收集槽的連通位置；所述第一曝氣裝置設置在預反應池內。
如上所述，本發明的光催化氧化反應裝置，具有以下有益效果：
本方案中以臭氧為氧化劑，紫外滅菌燈的光為催化劑，通過光化學協同氧化技術實現廢水的凈化處理，能無選擇的將廢水中的污染物最終礦化為二氧化碳、水和無機鹽，不會(huì )產生污泥也不會(huì )產生二次污染。
（發明人：彭軍）
