公布日：2023.03.07
申請日：2022.10.20
分類號：C02F9/00(2023.01)I;C02F1/00(2006.01)N;C02F1/04(2006.01)N;C02F1/52(2006.01)N
摘要
本發明公開了一種新型高效MVR集成化廢水處理裝置，涉及污水處理領域。本發明包括罐體,罐體的內腔底部固定安裝有支撐板，支撐板的頂部中心處設置有加藥機構，罐體的內腔頂部設置有濾網，加藥機構包括固定套筒和轉動柱，支撐板的頂面中心處固定安裝有支撐座，固定套筒固定安裝在支撐座的頂面，轉動柱位于固定套筒的內側并轉動連接在支撐座的上表面，固定套筒的兩側均開設有出藥口，轉動柱的兩側均開設有加藥槽，轉動柱的上表面開設有第二活動槽，第二活動槽內活動套接有活動桿。本發明可將藥劑添加至加藥槽，不同深度內藥劑分布均勻，通過轉動活動桿可帶動轉動柱轉動，使藥劑從出藥口內流出并與廢水相反應，能夠加快廢水預處理的進度。
權利要求書

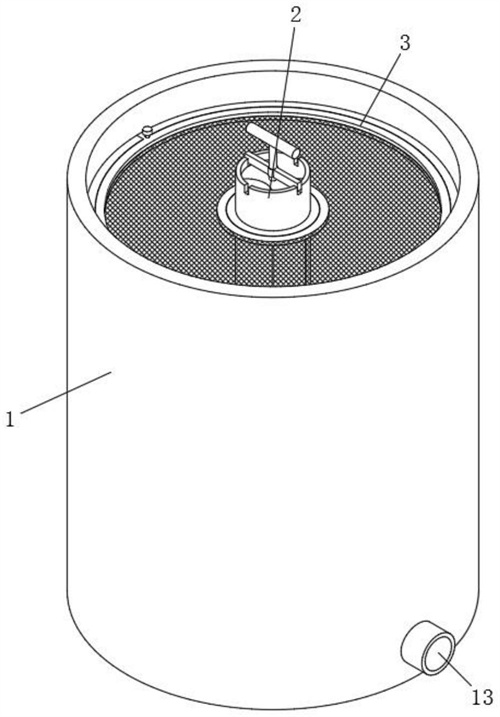

1.一種新型高效MVR集成化廢水處理裝置，包括罐體(1),其特征在于，所述罐體(1)的內腔底部固定安裝有支撐板(12)，所述支撐板(12)的頂部中心處設置有加藥機構(2)，所述罐體(1)的內腔頂部設置有濾網(3)，所述加藥機構(2)包括固定套筒(21)和轉動柱(22)，所述支撐板(12)的頂面中心處固定安裝有支撐座(211)，所述固定套筒(21)固定安裝在支撐座(211)的頂面，所述轉動柱(22)位于固定套筒(21)的內側并轉動連接在支撐座(211)的上表面，所述固定套筒(21)的兩側均開設有出藥口(2101)，所述轉動柱(22)的兩側均開設有加藥槽(2201)，所述轉動柱(22)的上表面開設有第二活動槽(2202)，所述第二活動槽(2202)內活動套接有活動桿(221)，所述活動桿(221)的周側面活動套接有第一彈簧(223)，所述第一彈簧(223)的頂部與第二活動槽(2202)的內頂壁相抵，底部與活動桿(221)的底端相抵，所述活動桿(221)伸出第二活動槽(2202)的兩側均連接有卡條(222)，所述固定套筒(21)的上表面開設有與卡條(222)相適配的卡口(2102)。
2.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述罐體(1)的側面開設有出水口(13)，且所述出水口(13)靠近罐體(1)的底部。
3.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述卡口(2102)的數量設為四個，四個所述卡口(2102)呈環形陣列分布。
4.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述支撐板(12)的上表面開設有若干圓孔(1201)，若干所述圓孔(1201)呈均勻分布。
5.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述濾網(3)的兩側均一體成型有凸塊(31)，所述凸塊(31)的側面開設有卡槽(3101)，所述罐體(1)的內壁開設有第一活動槽(101)，所述第一活動槽(101)內活動套接有第二彈簧(51)和卡頭(5)，所述第二彈簧(51)擠壓卡頭(5)使卡頭(5)的端部伸出至第一活動槽(101)外，所述卡頭(5)與卡槽(3101)相適配。
6.根據權利要求5所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述凸塊(31)的頂部設置有提手(32)，所述提手(32)與凸塊(31)固定連接。
7.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述濾網(3)的底部設置有環形凸起(11)，所述環形凸起(11)與罐體(1)的內周側壁一體構造成型，所述環形凸起(11)與濾網(3)的規格相適配。
8.根據權利要求1所述的一種新型高效MVR集成化廢水處理裝置，其特征在于，所述支撐板(12)的頂部還設置有海綿(4)，所述海綿(4)的位于支撐座(211)的周側
發明內容
本發明的目的在于提供一種新型高效MVR集成化廢水處理裝置，解決現有的MVR集成化水處理裝置在預處理過程中，添加絮凝劑等藥劑時，藥劑通常會(huì )漂浮在水面上，較長時間后才會(huì )與底層的廢水相作用的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種新型高效MVR集成化廢水處理裝置，包括罐體,所述罐體的內腔底部固定安裝有支撐板，所述支撐板的頂部中心處設置有加藥機構，所述罐體的內腔頂部設置有濾網，所述加藥機構包括固定套筒和轉動柱，所述支撐板的頂面中心處固定安裝有支撐座，所述固定套筒固定安裝在支撐座的頂面，所述轉動柱位于固定套筒的內側并轉動連接在支撐座的上表面，所述固定套筒的兩側均開設有出藥口，所述轉動柱的兩側均開設有加藥槽，所述轉動柱的上表面開設有第二活動槽，所述第二活動槽內活動套接有活動桿，可將藥劑添加至加藥槽，不同深度內藥劑分布均勻，通過轉動活動桿可帶動轉動柱轉動，使藥劑從出藥口內流出并與廢水相反應，進而加快廢水預處理的進度，所述活動桿的周側面活動套接有第一彈簧，所述第一彈簧的頂部與第二活動槽的內頂壁相抵，底部與活動桿的底端相抵，所述活動桿伸出第二活動槽的兩側均連接有卡條，所述固定套筒的上表面開設有與卡條相適配的卡口，所述卡口的數量設為四個，四個所述卡口呈環形陣列分布，將卡條卡入相應卡口內可對轉動柱的轉動角度進行固定，第一彈簧的可將卡條壓緊在卡口內，使第一彈簧與卡口不容易脫離。
其中，所述罐體的側面開設有出水口，且所述出水口靠近罐體的底部，處理后的水可從出水口排出后進行蒸發濃縮。
其中，濾網可對廢水進行過濾，所述濾網的兩側均一體成型有凸塊，所述凸塊的側面開設有卡槽，所述罐體的內壁開設有第一活動槽，所述第一活動槽內活動套接有第二彈簧和卡頭，所述第二彈簧擠壓卡頭使卡頭的端部伸出至第一活動槽外，所述卡頭與卡槽相適配，卡頭卡入卡槽內可對濾網進行初步固定，防止濾網移動的同時便于對濾網進行安裝和拆卸，所述凸塊的頂部設置有提手，所述提手與凸塊固定連接，提手的設置方便操作者將濾網取下或對濾網進行安裝，所述濾網的底部設置有環形凸起，所述環形凸起與罐體的內周側壁一體構造成型，所述環形凸起與濾網的規格相適配，環形凸起可對濾網進行支撐。
其中，所述支撐板的頂部還設置有海綿，所述海綿的位于支撐座的周側，海綿可對廢水進行再次過濾，對小顆粒雜質進行阻擋所述支撐板的上表面開設有若干圓孔，若干所述圓孔呈均勻分布，圓孔的設置便于水體通過。
本發明具有以下有益效果：
本發明設置有加藥機構，將藥劑添加至加藥槽內，藥劑隨轉動柱一起轉動90度后，并從出藥口與廢水相接觸，使不同深度內的藥劑分布均勻，加快藥劑與廢水的相互作用，進而加快廢水預處理的進度，將卡條卡入相應卡口內可對轉動柱的轉動角度進行固定，設置有卡頭，卡頭卡入卡槽內可對濾網進行初步固定，防止濾網移動的同時便于對濾網進行安裝和拆卸，操作簡單方便，滿足使用需求。
（發明人：閆立;安園）
