摘要

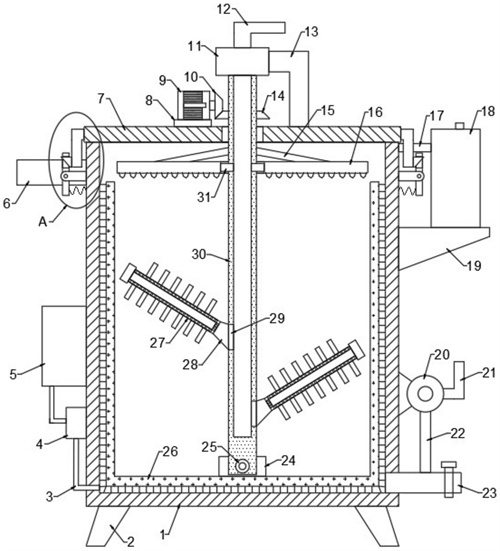

本發明適用于污水處理技術領域，提供了一種環保型污水處理用氧化催化裝置，包括殼體，殼體的側壁上連接有進水管和排出管，殼體的頂部設有蓋板，殼體上設有鎖止組件；蓋板上軸承連接有中心軸，蓋板上設有驅動組件，中心軸的側壁上設有連接座，連接座上連接有攪動桿，攪動桿為內部中空結構，攪動桿上開設有通孔，攪動桿上螺紋連接有螺紋蓋，攪動桿上安裝有多個間隔均勻分布的副桿。本發明通過驅動電機帶動中心軸轉動，攪動桿和副桿隨之運轉，攪動污水和氧化劑，污水和氧化劑穿過攪動桿上的通孔與顆粒催化劑接觸，進行催化氧化，達到污水處理的目的，避免了顆粒催化劑粘連氧化后的絮狀物，保持良好的催化效果。
權利要求書
1.一種環保型污水處理用氧化催化裝置，包括殼體(1)，殼體(1)的底部設有支腳(2)，其特征在于：所述殼體(1)的側壁上連接有進水管(6)和排出管(23)，殼體(1)的頂部設有蓋板(7)，殼體(1)上設有用于鎖定蓋板(7)的鎖止組件；所述蓋板(7)上軸承連接有中心軸(30)，蓋板(7)上設有用于帶動中心軸(30)轉動的驅動組件，中心軸(30)的側壁上設有連接座(28)，連接座(28)上連接有攪動桿(27)，攪動桿(27)為內部中空結構，攪動桿(27)上開設有通孔(40)，攪動桿(27)上螺紋連接有螺紋蓋(38)，攪動桿(27)上安裝有多個間隔均勻分布的副桿(39)。
2.根據權利要求1所述的環保型污水處理用氧化催化裝置，其特征在于：所述鎖止組件包括插桿(35)、楔形塊(36)和鎖桿(33)；所述插桿(35)的一端固定在蓋板(7)上，殼體(1)的側壁上安裝有支座(32)，鎖桿(33)鉸接在支座(32)上，鎖桿(33)的底部與殼體(1)的側壁之間連接有彈簧(34)，插桿(35)上固定有楔形塊(36)，鎖桿(33)上開設有與楔形塊(36)配合的鎖槽(37)。
3.根據權利要求1所述的環保型污水處理用氧化催化裝置，其特征在于：所述驅動組件包括驅動電機(9)、第一錐齒輪(10)和第二錐齒輪(14)；所述蓋板(7)上設有電機座(8)，驅動電機(9)安裝在電機座(8)上，驅動電機(9)的輸出軸與第一錐齒輪(10)連接，中心軸(30)上安裝有第二錐齒輪(14)，第一錐齒輪(10)與第二錐齒輪(14)嚙合。
4.根據權利要求3所述的環保型污水處理用氧化催化裝置，其特征在于：所述蓋板(7)上設有支架(13)，支架(13)上安裝有旋通接頭(11)，中心軸(30)的頂端連接在旋通接頭(11)上，旋通接頭(11)上還連接有回水管(12)，中心軸(30)和連接座(28)均為內部中空結構，中心軸(30)的側壁上開設有與連接座(28)連通的通口(29)，殼體(1)上設有抽取組件。
5.根據權利要求4所述的環保型污水處理用氧化催化裝置，其特征在于：所述抽取組件包括泵(20)、出水管(21)和抽水管(22)；所述泵(20)安裝在殼體(1)的側壁上，泵(20)的進口和出口分別連接有抽水管(22)和出水管(21)，抽水管(22)與排出管(23)連通，出水管(21)與回水管(12)連通。
6.根據權利要求1所述的環保型污水處理用氧化催化裝置，其特征在于：所述殼體(1)上安裝有輸氣泵(4)和臭氧發生器(5)，輸氣泵(4)與殼體(1)之間連接有進氣管(3)，殼體(1)的側壁上還設有安裝座(19)，安裝座(19)上安裝有臭氧破壞器(18)，臭氧破壞器(18)與殼體(1)之間連接有出氣管(17)。
7.根據權利要求6所述的環保型污水處理用氧化催化裝置，其特征在于：所述中心軸(30)上套設有噴淋盤(16)，中心軸(30)上固定有肋桿(15)，噴淋盤(16)安裝在肋桿(15)上，噴淋盤(16)與中心軸(30)的側壁之間連接有連接管(31)。
8.根據權利要求1所述的環保型污水處理用氧化催化裝置，其特征在于：所述殼體(1)內設有毛刷座(26)，毛刷座(26)上設有刷毛(41)和卡板(24)，中心軸(30)的底部開設有供卡板(24)嵌入的卡槽，中心軸(30)和卡板(24)上穿設有螺栓(25)。
9.一種基于權利要求1-8任一所述的環保型污水處理用氧化催化裝置的氧化催化方法，其特征在于，包括：取下蓋板(7)，中心軸(30)和攪動桿(27)隨著蓋板(7)一同取下，旋下螺紋蓋(38)，將顆粒催化劑加入攪動桿(27)內，再旋緊螺紋蓋(38)，將中心軸(30)和攪動桿(27)伸入殼體(1)內，蓋板(7)蓋在殼體(1)上并鎖定；將污水和氧化劑通入進水管(6)，進入殼體(1)內，通過驅動電機(9)帶動中心軸(30)、攪動桿(27)和副桿(39)運轉，攪動污水和氧化劑，污水和氧化劑穿過攪動桿(27)上的通孔(40)與顆粒催化劑接觸，進行催化氧化；啟動泵(20)，經抽水管(22)和排出管(23)抽取殼體(1)底部的污水，并經出水管(21)輸送至回水管(12)，污水經旋通接頭(11)進入中心軸(30)，再經通口(29)和連接座(28)進入攪動桿(27)內，與攪動桿(27)內的顆粒催化劑再次接觸；通過臭氧發生器(5)產生臭氧，輸氣泵(4)將臭氧輸送至殼體(1)內，污水從回水管(12)進入中心軸(30)內，經連接管(31)進入噴淋盤(16)，從噴淋盤(16)噴灑而下，與上升的臭氧再次發生接觸；通過將卡板(24)嵌入中心軸(30)底部的卡槽內，再將螺栓(25)穿過中心軸(30)和卡板(24)并將其旋緊，毛刷座(26)隨著中心軸(30)一同旋轉，刷毛(41)刷洗殼體(1)的內壁。
發明內容
本發明的目的在于提供一種環保型污水處理用氧化催化裝置及方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種環保型污水處理用氧化催化裝置，包括殼體，殼體的底部設有支腳；所述殼體的側壁上連接有進水管和排出管，殼體的頂部設有蓋板，殼體上設有用于鎖定蓋板的鎖止組件；
所述蓋板上軸承連接有中心軸，蓋板上設有用于帶動中心軸轉動的驅動組件，中心軸的側壁上設有連接座，連接座上連接有攪動桿，攪動桿為內部中空結構，攪動桿上開設有通孔，攪動桿上螺紋連接有螺紋蓋，攪動桿上安裝有多個間隔均勻分布的副桿；使用時，將蓋板取下，中心軸和攪動桿隨著蓋板一同取下，旋下螺紋蓋，將顆粒催化劑加入攪動桿內，再旋緊螺紋蓋，將中心軸和攪動桿伸入殼體內，蓋板蓋在殼體上，通過鎖止組件將蓋板鎖定在殼體上；將污水和氧化劑通入進水管，進入殼體內，通過驅動組件帶動中心軸和攪動桿運轉，攪動桿和副桿攪動污水和氧化劑，污水和氧化劑穿過攪動桿上的通孔與顆粒催化劑接觸，進行催化氧化，達到污水處理的目的，污水處理完成后，從排出管排出，顆粒催化劑留在攪動桿內，避免了顆粒催化劑粘連氧化后的絮狀物，保持良好的催化效果；需要更換顆粒催化劑時，整體取下蓋板、中心軸和攪動桿，將蓋板倒置，旋下螺紋蓋，由于攪動桿向下傾斜，以便攪動桿內的顆粒催化劑滑落，更換方便。
作為本發明進一步的方案：所述鎖止組件包括插桿、楔形塊和鎖桿；
所述插桿的一端固定在蓋板上，殼體的側壁上安裝有支座，鎖桿鉸接在支座上，鎖桿的底部與殼體的側壁之間連接有彈簧，插桿上固定有楔形塊，鎖桿上開設有與楔形塊配合的鎖槽；蓋板蓋在殼體上時，在鎖桿與支座的鉸接配合下，彈簧頂動鎖桿的底部，使得鎖桿頂部的鎖槽卡在楔形塊上，即可將蓋板鎖定在殼體上；需要取下蓋板時，只需按壓鎖桿的底部，壓縮彈簧，鎖桿脫離楔形塊即可，拆裝方便。
作為本發明再進一步的方案：所述驅動組件包括驅動電機、第一錐齒輪和第二錐齒輪；
所述蓋板上設有電機座，驅動電機安裝在電機座上，驅動電機的輸出軸與第一錐齒輪連接，中心軸上安裝有第二錐齒輪，第一錐齒輪與第二錐齒輪嚙合；通過驅動電機帶動第一錐齒輪轉動，利用第一錐齒輪與第二錐齒輪的嚙合進而帶動第二錐齒輪和中心軸轉動，攪動桿和副桿隨之運轉。
作為本發明再進一步的方案：所述蓋板上設有支架，支架上安裝有旋通接頭，中心軸的頂端連接在旋通接頭上，旋通接頭上還連接有回水管，中心軸和連接座均為內部中空結構，中心軸的側壁上開設有與連接座連通的通口，殼體上設有抽取組件；通過抽取組件抽取殼體底部的污水，并輸送至回水管，在旋通接頭的配合下，回水管與中心軸發生相對轉動，污水經旋通接頭進入中心軸，再經通口和連接座進入攪動桿內，與攪動桿內的顆粒催化劑再次接觸，提升催化效果。
作為本發明再進一步的方案：所述抽取組件包括泵、出水管和抽水管；
所述泵安裝在殼體的側壁上，泵的進口和出口分別連接有抽水管和出水管，抽水管與排出管連通，出水管與回水管連通；啟動泵，經抽水管和排出管抽取殼體底部的污水，并經出水管輸送至回水管。
作為本發明再進一步的方案：所述殼體上安裝有輸氣泵和臭氧發生器，輸氣泵與殼體之間連接有進氣管，殼體的側壁上還設有安裝座，安裝座上安裝有臭氧破壞器，臭氧破壞器與殼體之間連接有出氣管；通過臭氧發生器產生臭氧，輸氣泵將臭氧輸送至殼體內，利用臭氧的催化作用進一步提升氧化效果，臭氧破壞器可以對冒出的臭氧進行處理，避免污染環境。
作為本發明再進一步的方案：所述中心軸上套設有噴淋盤，中心軸上固定有肋桿，噴淋盤安裝在肋桿上，噴淋盤與中心軸的側壁之間連接有連接管；污水從回水管進入中心軸內，經連接管進入噴淋盤，從噴淋盤噴灑而下，與上升的臭氧再次發生接觸，提升臭氧利用率。
作為本發明再進一步的方案：所述殼體內設有毛刷座，毛刷座上設有刷毛和卡板，中心軸的底部開設有供卡板嵌入的卡槽，中心軸和卡板上穿設有螺栓；通過將卡板嵌入中心軸底部的卡槽內，再將螺栓穿過中心軸和卡板并將其旋緊，可將毛刷座安裝固定，毛刷座隨著中心軸一同旋轉，刷毛可以刷洗殼體的內壁，清洗方便。
一種基于所述的環保型污水處理用氧化催化裝置的氧化催化方法，包括：
取下蓋板，中心軸和攪動桿隨著蓋板一同取下，旋下螺紋蓋，將顆粒催化劑加入攪動桿內，再旋緊螺紋蓋，將中心軸和攪動桿伸入殼體內，蓋板蓋在殼體上并鎖定；
將污水和氧化劑通入進水管，進入殼體內，通過驅動電機帶動中心軸、攪動桿和副桿運轉，攪動污水和氧化劑，污水和氧化劑穿過攪動桿上的通孔與顆粒催化劑接觸，進行催化氧化；
啟動泵，經抽水管和排出管抽取殼體底部的污水，并經出水管輸送至回水管，污水經旋通接頭進入中心軸，再經通口和連接座進入攪動桿內，與攪動桿內的顆粒催化劑再次接觸；
通過臭氧發生器產生臭氧，輸氣泵將臭氧輸送至殼體內，污水從回水管進入中心軸內，經連接管進入噴淋盤，從噴淋盤噴灑而下，與上升的臭氧再次發生接觸；
通過將卡板嵌入中心軸底部的卡槽內，再將螺栓穿過中心軸和卡板并將其旋緊，毛刷座隨著中心軸一同旋轉，刷毛刷洗殼體的內壁。
與現有技術相比，本發明的有益效果是：
1.本發明將污水和氧化劑通入進水管，進入殼體內，通過驅動電機帶動第一錐齒輪轉動，利用第一錐齒輪與第二錐齒輪的嚙合進而帶動第二錐齒輪和中心軸轉動，攪動桿和副桿隨之運轉，攪動污水和氧化劑，污水和氧化劑穿過攪動桿上的通孔與顆粒催化劑接觸，進行催化氧化，達到污水處理的目的，污水處理完成后，從排出管排出，顆粒催化劑留在攪動桿內，避免了顆粒催化劑粘連氧化后的絮狀物，保持良好的催化效果。
2.本發明通過將蓋板取下，中心軸和攪動桿隨著蓋板一同取下，旋下螺紋蓋，將顆粒催化劑加入攪動桿內，再旋緊螺紋蓋，將中心軸和攪動桿伸入殼體內，蓋板蓋在殼體上，在鎖桿與支座的鉸接配合下，彈簧頂動鎖桿的底部，使得鎖桿頂部的鎖槽卡在楔形塊上，即可將蓋板鎖定在殼體上；需要取下蓋板時，只需按壓鎖桿的底部，壓縮彈簧，鎖桿脫離楔形塊即可，拆裝方便。
3.本發明在需要更換顆粒催化劑時，整體取下蓋板、中心軸和攪動桿，將蓋板倒置，旋下螺紋蓋，由于攪動桿向下傾斜，以便攪動桿內的顆粒催化劑滑落，更換方便。
4.本發明通過啟動泵，經抽水管和排出管抽取殼體底部的污水，并經出水管輸送至回水管，在旋通接頭的配合下，回水管與中心軸發生相對轉動，污水經旋通接頭進入中心軸，再經通口和連接座進入攪動桿內，與攪動桿內的顆粒催化劑再次接觸，提升催化效果。
5.本發明通過臭氧發生器產生臭氧，輸氣泵將臭氧輸送至殼體內，利用臭氧的催化作用進一步提升氧化效果，臭氧破壞器可以對冒出的臭氧進行處理，避免污染環境；污水從回水管進入中心軸內，經連接管進入噴淋盤，從噴淋盤噴灑而下，與上升的臭氧再次發生接觸，提升臭氧利用率。
6.本發明通過將卡板嵌入中心軸底部的卡槽內，再將螺栓穿過中心軸和卡板并將其旋緊，可將毛刷座安裝固定，毛刷座隨著中心軸一同旋轉，刷毛可以刷洗殼體的內壁，清洗方便。
（發明人：陳峰;阮偉;路越峰;孫偉）
