公布日：2023.06.23
申請日：2022.12.30
分類號：C02F1/74(2023.01)I
摘要
本發明公開了一種污水淤泥協同處理系統，涉及污水污泥處理技術領域。本發明包括污水處理箱，所述污水處理箱頂面連通設有射流器的進液管，所述進液管的進料端連通污水泵，所述污水泵的進液端通過抽水管與所述污水處理箱的底側連通，所述污水處理箱的頂面連通有排氣管，所述排氣管連通污泥處理箱，且伸入所述污泥處理箱的料面以下，所述污泥處理箱的底面連通出液管，所述出液管連通儲液箱，所述污水處理箱的底面連通有排液管，所述抽水管上還連通有供水管，所述供水管的進液端與所述儲液箱內的液體連通，所述供水管上安裝有用于控制的閥門；以實現污水和污泥能夠高效協同處理的目的。
權利要求書

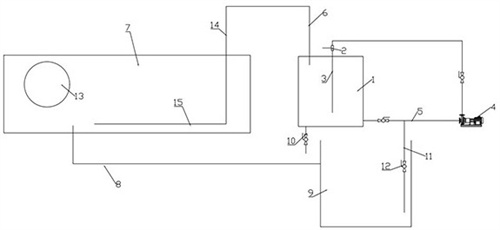

1.一種污水淤泥協同處理系統，其特征在于：包括污水處理箱（1），所述污水處理箱（1）頂面連通設有射流器（2）的進液管（3），所述進液管（3）的進料端連通污水泵（4），所述污水泵（4）的進液端通過抽水管（5）與所述污水處理箱（1）的底側連通，所述污水處理箱（1）的頂面連通有排氣管（6），所述排氣管（6）連通污泥處理箱（7），且伸入所述污泥處理箱（7）的料面以下，所述污泥處理箱（7）的底面連通出液管（8），所述出液管（8）連通儲液箱（9），所述污水處理箱（1）的底面連通有排液管（10），所述抽水管（5）上還連通有供水管（11），所述供水管（11）的進液端與所述儲液箱（9）內的液體連通，所述供水管（11）上安裝有用于控制的閥門（12）。
2.根據權利要求1所述的一種污水淤泥協同處理系統，其特征在于：所述污泥處理箱（7）內設有翻拋機（13），所述翻拋機（13）的作業端與所述污泥處理箱（7）內的物料接觸。
3.根據權利要求1所述的一種污水淤泥協同處理系統，其特征在于：所述排氣管（6）包括豎直設于所述污泥處理箱（7）頂面的插入管（14），所述插入管（14）的底端伸入污泥物料內，且連通有水平延伸的出氣管（15），所述出氣管（15）遠離所述插入管（14）的一端封閉設置，所述出氣管（15）的側壁安裝有若干曝氣頭（16）。
4.根據權利要求3所述對的一種污水淤泥協同處理系統，其特征在于：所述出氣管（15）包括水平設置與所述插入管（14）連通的基管（151），所述基管（151）背向所述插入管（14）的一端轉動連通有分氣管（152），所述曝氣頭（16）安裝在所述分氣管（152）的側壁，所述分氣管（152）背向所述基管（151）的一端外壁同軸安裝有轉動桿（17），所述轉動桿（17）水平延伸且穿過所述污泥處理箱（7）的側壁與第一轉動電機（18）的轉動端同軸連接，所述轉動桿（17）與所述污泥處理箱（7）的側壁轉動連接。
5.根據權利要求4所述的一種污水淤泥協同處理系統，其特征在于：所述分氣管（152）的外壁設有螺紋絞片（19），且所述分氣管（152）的外壁沿著其軸線方向延伸設有安裝通道（20），所述安裝通道（20）以所述分氣管（152）的外壁作為底面，且將所述螺紋絞片（19）切斷設置，所述曝氣頭（16）設于所述安裝通道（20）內，且所述曝氣頭（16）沿所述分氣管（152）的軸線依次排列設置。
6.根據權利要求1所述的一種污水淤泥協同處理系統，其特征在于：所述污水處理箱（1）的內壁設有加熱系統。
7.根據權利要求6所述的一種污水污泥處理系統，其特征在于：所述加熱系統包括若干設于所述污水處理箱（1）內壁的環形加熱片（21），所述環形加熱片（21）從上至下依次排列設置，所述污水處理箱（1）是圓柱形。
8.根據權利要求7所述的一種污水污泥處理系統，其特征在于：所述污水處理箱（1）內還設有攪拌裝置，所述攪拌裝置的驅動系統設于所述污水處理箱（1）的底面外壁。
9.根據權利要求8所述的一種污水污泥處理系統，其特征在于：所述攪拌裝置包括開口朝上的U型攪拌槳（22），所述U型攪拌槳（22）的底端安裝有轉動桿（17），所述轉動桿（17）與所述污水處理箱（1）同軸設置，且所述轉動桿（17）與所述污水處理箱（1）轉動連接，所述轉動桿（17）伸出所述污水處理箱（1）與所述驅動系統的動力輸出端傳動連接，所述驅動系統是第二轉動電機（23）。
發明內容
本發明的目的在于提供一種污水淤泥協同處理系統，以實現污水和污泥能夠高效協同處理的目的。
為了實現上述目的，本發明采用以下技術手段：一種污水淤泥協同處理系統，包括污水處理箱，所述污水處理箱頂面連通設有射流器的進液管，所述進液管的進料端連通污水泵，所述污水泵的進液端通過抽水管與所述污水處理箱的底側連通，所述污水處理箱的頂面連通有排氣管，所述排氣管連通污泥處理箱，且伸入所述污泥處理箱的料面以下，所述污泥處理箱的底面連通出液管，所述出液管連通儲液箱，所述污水處理箱的底面連通有排液管，所述抽水管上還連通有供水管，所述供水管的進液端與所述儲液箱內的液體連通，所述供水管上安裝有用于控制的閥門。
作為優選的，所述污泥處理箱內設有翻拋機，所述翻拋機的作業端與所述污泥處理箱內的物料接觸。
進一步的，所述排氣管包括豎直設于所述污泥處理箱頂面的插入管，所述插入管的底端伸入污泥物料內，且連通有水平延伸的出氣管，所述出氣管遠離所述插入管的一端封閉設置，所述出氣管的側壁安裝有若干曝氣頭。
更進一步的，所述出氣管包括水平設置與所述插入管連通的基管，所述基管背向所述插入管的一端轉動連通有分氣管，所述曝氣頭安裝在所述分氣管的側壁，所述分氣管背向所述基管的一端外壁同軸安裝有轉動桿，所述轉動桿水平延伸且穿過所述污泥處理箱的側壁與第一轉動電機的轉動端同軸連接，所述轉動桿與所述污泥處理箱的側壁轉動連接。
更進一步的，所述分氣管的外壁設有螺紋絞片，且所述分氣管的外壁沿著其軸線方向延伸設有安裝通道，所述安裝通道以所述分氣管的外壁作為底面，且將所述螺紋絞片切斷設置，所述曝氣頭設于所述安裝通道內，且所述曝氣頭沿所述分氣管的軸線依次排列設置。
更進一步的，所述污水處理箱的內壁設有加熱系統。
更進一步的，所述加熱系統包括若干設于所述污水處理箱內壁的環形加熱片，所述環形加熱片從上至下依次排列設置，所述污水處理箱是圓柱形。
更進一步的，所述污水處理箱內還設有攪拌裝置，所述攪拌裝置的驅動系統設于所述污水處理箱的底面外壁。
更進一步的，所述攪拌裝置包括開口朝上的U型攪拌槳，所述U型攪拌槳的底端安裝有轉動桿，所述轉動桿與所述污水處理箱同軸設置，且所述轉動桿與所述污水處理箱轉動連接，所述轉動桿伸出所述污水處理箱與所述驅動系統的動力輸出端傳動連接，所述驅動系統是第二轉動電機。
本發明在使用的過程中，具有以下有益效果：在進行污水處理的過程中，污水處理箱中的污水在污水泵的作用下進入進液管中，然后在射流器的作用下，一方面對進入污水處理箱的污水進行加壓，另一方面讓外部空氣通過射流器混入通過的污水中，進而讓通過進液管進入污水處理箱的污水形成氣液混合的狀態，讓空氣在通過的污水中形成氣泡穩定跟隨污水進行輸送，一方面對污水進行預處理，另一方面，攜帶大量空氣氣泡的污水能夠從進液管的出水端直接從污水處理箱的液面以下，然后從進液管中排出后攜帶有大量空氣氣泡的污水混入污水處理箱內的污水中，然后空氣氣泡分散在污水處理箱中，從而利用空氣中的氧氣對污水處理箱中的污水進行氧化處理。而且，由于污水中的溶氧量有限，未進行反應的氧氣能夠從污水處理箱中液面以上溢出，然后從出氣管中通過，進入污泥處理箱，從而對污泥進行處理。讓氧氣能夠得到更好的應用；同時由于利用空氣對污泥進行處理的過程中，會(huì )新產生大量的污水，如果污水無法及時的從污泥處理箱中排出，會(huì )嚴重影響對污泥處理的效率，因而，在污泥處理箱中產生的污水能夠通過出液管進入儲液箱中，然后在污水處理箱中的液體容量減小后，打開供水管上的閥門，既能夠在污水泵的作用下，讓儲液箱中的污水通過供水管被污水泵抽入進液管，再進入污水處理箱中進行處理。
（發明人：鐘平）
