公布日：2023.05.02
申請日：2023.03.31
分類號：C02F1/52(2023.01)I;C02F1/66(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種含銅污水處理裝置和處理方法，涉及污水處理技術領域，包括支撐座，所述扇形過濾板的頂部通過引拉移位器連接有引拉動桿，引拉動桿的頂部延伸至置物倉的上方，推連驅力器與引拉動桿相連，所述扇形過濾板的一側設置有與引拉移位器相連的傾斜擺件。本發明通過設置引拉移位器、傾斜擺件、推連驅力器，通過推連驅力器的運作使扇形過濾板在引拉移位器、傾斜擺件的配合下移至置物倉的內側，以此來對扇形過濾板頂部的沉淀物進行傾倒，如此便可在污水排放的過程中對沉淀物進行清理，從而提高設備對污水的處理效率，同時無需工作人員對污水排放罐內的沉淀物進行單獨清理，減輕了工作人員的勞動強度。
權利要求書

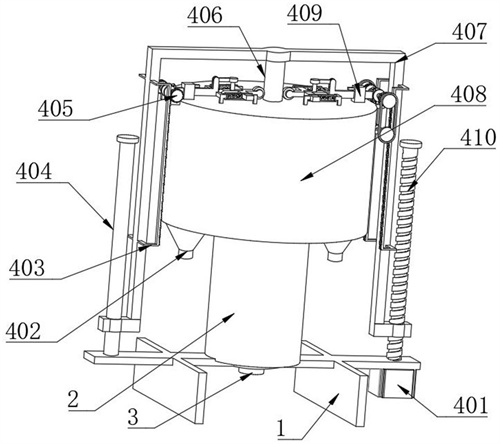

1.一種含銅污水處理裝置，包括支撐座（1），其特征在于，所述支撐座（1）的頂部固定有污水排放罐（2），所述污水排放罐（2）的底部設置有排液管（3），所述污水排放罐（2）的內側放置有扇形過濾板（413），所述扇形過濾板（413）的底部固定有扇形卡塞（447），所述污水排放罐（2）的頂部設置有錐形定環倉（414），所述錐形定環倉（414）的外側固定有置物倉（408），所述置物倉（408）的底部設置有排污倉（402），所述扇形過濾板（413）的頂部通過引拉移位器連接有引拉動桿（406），引拉動桿（406）的頂部延伸至置物倉（408）的上方，所述支撐座（1）的一側設置有推連驅力器，推連驅力器與引拉動桿（406）相連，所述扇形過濾板（413）的一側設置有與引拉移位器相連的傾斜擺件。
2.根據權利要求1所述的一種含銅污水處理裝置，其特征在于，所述推連驅力器包括電機（401）、絲桿（410）、導向定桿（404）、活動架（407），所述電機（401）安裝于支撐座（1）的一側，所述電機（401）的輸出端連接有絲桿（410），所述支撐座（1）遠離電機（401）的一側固定有導向定桿（404），所述導向定桿（404）的外側套接有活動架（407），活動架（407）固定于引拉動桿（406）的頂部。
3.根據權利要求1所述的一種含銅污水處理裝置，其特征在于，所述引拉移位器包括定擺架（440）、L型動力桿（439）、側位架板（438）、矩形拉塊（436）、T型引架（449）、牽引彈簧（450）、推移卡銷（448）、斜導軌（451）、震料件，所述扇形過濾板（413）一側固定有定擺架（440），所述定擺架（440）的內側通過轉軸轉動連接有L型動力桿（439），所述L型動力桿（439）的一端外側套接有側位架板（438），所述側位架板（438）的一端固定有矩形拉塊（436），所述引拉動桿（406）的底部固定有T型引架（449），T型引架（449）插接于矩形拉塊（436）的內側，所述T型引架（449）的兩側固定有與矩形拉塊（436）內側相連的牽引彈簧（450），所述L型動力桿（439）的一端固定有推移卡銷（448），所述T型引架（449）的兩側固定有斜導軌（451），推移卡銷（448）位于斜導軌（451）的內側，所述置物倉（408）的頂部設置有與活動架（407）相連的震料件。
4.根據權利要求3所述的一種含銅污水處理裝置，其特征在于，所述傾斜擺件包括動力軸（437）、第二側位錐齒輪（446）、隨移直齒輪（445）、第二齒條架（444）、傳動旋桿（443）、傳動錐齒輪（442），所述動力軸（437）通過軸承轉動連接于L型動力桿（439）一側，動力軸（437）的一端延伸至L型動力桿（439）的另一側，所述動力軸（437）的外側固定有第二側位錐齒輪（446），所述動力軸（437）的兩端固定有隨移直齒輪（445），所述側位架板（438）的底部固定有第二齒條架（444），第二齒條架（444）的頂部與隨移直齒輪（445）的外側相嚙合，所述定擺架（440）的一側通過軸承轉動連接有傳動旋桿（443），所述傳動旋桿（443）的兩端固定有傳動錐齒輪（442），傳動旋桿（443）兩端的傳動錐齒輪（442）分別與第二側位錐齒輪（446）、第一側位錐齒輪（441）相嚙合。
5.根據權利要求4所述的一種含銅污水處理裝置，其特征在于，所述震料件包括第一齒條架（403）、卡連導塊（409）、插導連塊（411）、L型卡位板（421）、扭力彈簧（429）、擺位銷（420）、阻移定塊（423）、引導架（419）、滑位引架（416）、碰位滑輪（417）、撞頂彈簧（418）、卡引定槽（415）、第一旋軸（422）、旋盤（425）、引拉銷（428）、直引槽塊（424）、直齒傳動輪（405）、撥位單元，所述第一齒條架（403）固定于活動架（407）的兩端，所述置物倉（408）的頂部固定有卡連導塊（409），所述卡連導塊（409）的一側插接有插導連塊（411），插導連塊（411）延伸至卡連導塊（409）的另一側，所述插導連塊（411）的頂部通過轉軸轉動連接有L型卡位板（421），所述L型卡位板（421）的內側通過卡槽卡接有與插導連塊（411）相連的扭力彈簧（429），所述L型卡位板（421）的一端固定有擺位銷（420），所述卡連導塊（409）的一端固定有阻移定塊（423），阻移定塊（423）位于插導連塊（411）的上方，所述置物倉（408）的頂部固定有引導架（419），引導架（419）位于插導連塊（411）的一側，所述引導架（419）的內側滑動連接有滑位引架（416），滑位引架（416）位于插導連塊（411）的一端，所述滑位引架（416）的一端通過轉軸轉動連接有碰位滑輪（417），所述滑位引架（416）的兩側設置有與引導架（419）相連的撞頂彈簧（418），所述滑位引架（416）的頂部開設有卡引定槽（415），擺位銷（420）位于卡引定槽（415）的內側，所述置物倉（408）的一側通過軸承轉動連接有第一旋軸（422），所述第一旋軸（422）的一端固定有旋盤（425），所述旋盤（425）的一端固定有引拉銷（428），所述引拉銷（428）的外側套接有直引槽塊（424），直引槽塊（424）固定于插導連塊（411）的一端，所述第一旋軸（422）遠離旋盤（425）的一端固定有直齒傳動輪（405），直齒傳動輪（405）的外側與第一齒條架（403）相嚙合，所述直齒傳動輪（405）的一端設置有與內側相連的撥位單元。
6.根據權利要求5所述的一種含銅污水處理裝置，其特征在于，所述撥位單元包括第一同步輪（426）、同步帶（427）、第二旋軸（432）、第二同步輪（434）、撥旋錐齒輪（435）、動位環（430）、貼位刮板（412）、錐齒環（431）、雙面錐齒輪（433），所述第一同步輪（426）固定于直齒傳動輪（405）的一端，第一同步輪（426）的外側設置有同步帶（427），所述置物倉（408）的一側設置有位于第一旋軸（422）下方的第二旋軸（432），所述第二旋軸（432）的兩端固定有第二同步輪（434），第二同步輪（434）位于同步帶（427）的內側，所述第二旋軸（432）的外側設置有撥旋錐齒輪（435），所述置物倉（408）的內側通過軸承轉動連接有動位環（430），所述動位環（430）的底部固定有貼位刮板（412），貼位刮板（412）的外側與置物倉（408）的內壁底部、錐形定環倉（414）的外壁相貼合，所述動位環（430）的頂部固定有錐齒環（431），所述置物倉（408）的外側設置有貫穿至置物倉（408）內側的雙面錐齒輪（433），所述雙面錐齒輪（433）的兩端分別與撥旋錐齒輪（435）、錐齒環（431）的外側相嚙合。
7.根據權利要求2所述的一種含銅污水處理裝置，其特征在于，所述活動架（407）的兩側分別設置有與絲桿（410）相匹配的螺紋孔、與導向定桿（404）相契合的通孔，所述置物倉（408）的頂部開設有與引拉動桿（406）相契合的通孔。
8.根據權利要求5所述的一種含銅污水處理裝置，其特征在于，所述直引槽塊（424）的長度大于旋盤（425）的直徑，所述引拉銷（428）的外側與直引槽塊（424）內側的寬度相契合。
9.根據權利要求3所述的一種含銅污水處理裝置，其特征在于，所述矩形拉塊（436）的外側設置有與斜導軌（451）相契合的滑槽，所述側位架板（438）的內側與L型動力桿（439）的一端頂部相契合。
10.一種含銅污水處理方法，其特征在于，采用權利要求1-9任一項所述的一種含銅污水處理裝置，包括以下步驟：S1：在使用該裝置時，先將污水通過污水排放罐（2）一側的進液口注入污水排放罐（2）內；S2：在含銅污水中加入5%-30%的氫氧化鈉，將污水pH值調節至8-12；S3：污水排放罐（2）內便會(huì )產生沉淀物，通過推連驅力器來使扇形過濾板（413）相對污水排放罐（2）上升，使得扇形卡塞（447）與排液管（3）分離；S4：污水排放罐（2）內的污水便會(huì )通過排液管（3）排出，當扇形過濾板（413）移至錐形定環倉（414）的上方時，推連驅力器繼續運作使扇形過濾板（413）在引拉移位器、傾斜擺件的配合下移至置物倉（408）的內側，以此來對扇形過濾板（413）頂部的沉淀物進行傾倒。
發明內容
本發明的目的在于：為了解決不便在設備運作的情況下對廢水中的沉淀進行清理的問題，提供一種含銅污水處理裝置和處理方法。
為實現上述目的，本發明提供如下技術方案：一種含銅污水處理裝置，包括支撐座，所述支撐座的頂部固定有污水排放罐，所述污水排放罐的底部設置有排液管，所述污水排放罐的內側放置有扇形過濾板，所述扇形過濾板的底部固定有扇形卡塞，所述污水排放罐的頂部設置有錐形定環倉，所述錐形定環倉的外側固定有置物倉，所述置物倉的底部設置有排污倉，所述扇形過濾板的頂部通過引拉移位器連接有引拉動桿，引拉動桿的頂部延伸至置物倉的上方，所述支撐座的一側設置有推連驅力器，推連驅力器與引拉動桿相連，所述扇形過濾板的一側設置有與引拉移位器相連的傾斜擺件。
作為本發明再進一步的方案：所述推連驅力器包括安裝于支撐座一側的電機，所述電機的輸出端連接有絲桿，所述支撐座遠離電機的一側固定有導向定桿，所述導向定桿的外側套接有活動架，活動架固定于引拉動桿的頂部。
作為本發明再進一步的方案：所述引拉移位器包括固定于扇形過濾板一側定擺架，所述定擺架的內側通過轉軸轉動連接有L型動力桿，所述L型動力桿的一端外側套接有側位架板，所述側位架板的一端固定有矩形拉塊，所述引拉動桿的底部固定有T型引架，T型引架插接于矩形拉塊的內側，所述T型引架的兩側固定有與矩形拉塊內側相連的牽引彈簧，所述L型動力桿的一端固定有推移卡銷，所述T型引架的兩側固定有斜導軌，推移卡銷位于斜導軌的內側，所述置物倉的頂部設置有與活動架相連的震料件。
作為本發明再進一步的方案：所述傾斜擺件包括通過軸承轉動連接于L型動力桿一側的動力軸，動力軸的一端延伸至L型動力桿的另一側，所述動力軸的外側固定有第二側位錐齒輪，所述動力軸的兩端固定有隨移直齒輪，所述側位架板的底部固定有第二齒條架，第二齒條架的頂部與隨移直齒輪的外側相嚙合，所述定擺架的一側通過軸承轉動連接有傳動旋桿，所述傳動旋桿的兩端固定有傳動錐齒輪，傳動旋桿兩端的傳動錐齒輪分別與第二側位錐齒輪、第一側位錐齒輪相嚙合。
作為本發明再進一步的方案：所述震料件包括固定于活動架兩端的第一齒條架，所述置物倉的頂部固定有卡連導塊，所述卡連導塊的一側插接有插導連塊，插導連塊延伸至卡連導塊的另一側，所述插導連塊的頂部通過轉軸轉動連接有L型卡位板，所述L型卡位板的內側通過卡槽卡接有與插導連塊相連的扭力彈簧，所述L型卡位板的一端固定有擺位銷，所述卡連導塊的一端固定有阻移定塊，阻移定塊位于插導連塊的上方，所述置物倉的頂部固定有引導架，引導架位于插導連塊的一側，所述引導架的內側滑動連接有滑位引架，滑位引架位于插導連塊的一端，所述滑位引架的一端通過轉軸轉動連接有碰位滑輪，所述滑位引架的兩側設置有與引導架相連的撞頂彈簧，所述滑位引架的頂部開設有卡引定槽，擺位銷位于卡引定槽的內側，所述置物倉的一側通過軸承轉動連接有第一旋軸，所述第一旋軸的一端固定有旋盤，所述旋盤的一端固定有引拉銷，所述引拉銷的外側套接有直引槽塊，直引槽塊固定于插導連塊的一端，所述第一旋軸遠離旋盤的一端固定有直齒傳動輪，直齒傳動輪的外側與第一齒條架相嚙合，所述直齒傳動輪的一端設置有與內側相連的撥位單元。
作為本發明再進一步的方案：所述撥位單元包括固定于直齒傳動輪一端的第一同步輪，第一同步輪的外側設置有同步帶，所述置物倉的一側設置有位于第一旋軸下方的第二旋軸，所述第二旋軸的兩端固定有第二同步輪，第二同步輪位于同步帶的內側，所述第二旋軸的外側設置有撥旋錐齒輪，所述置物倉的內側通過軸承轉動連接有動位環，所述動位環的底部固定有貼位刮板，貼位刮板的外側與置物倉的內壁底部、錐形定環倉的外壁相貼合，所述動位環的頂部固定有錐齒環，所述置物倉的外側設置有貫穿至置物倉內側的雙面錐齒輪，所述雙面錐齒輪的兩端分別與撥旋錐齒輪、錐齒環的外側相嚙合。
作為本發明再進一步的方案：所述活動架的兩側分別設置有與絲桿相匹配的螺紋孔、與導向定桿相契合的通孔，所述置物倉的頂部開設有與引拉動桿相契合的通孔。
作為本發明再進一步的方案：所述直引槽塊的長度大于旋盤的直徑，所述引拉銷的外側與直引槽塊內側的寬度相契合。
作為本發明再進一步的方案：所述矩形拉塊的外側設置有與斜導軌相契合的滑槽，所述側位架板的內側與L型動力桿的一端頂部相契合。
本發明還公開了一種含銅污水處理方法，采用上述一種含銅污水處理裝置，包括以下步驟：S1：在使用該裝置時，先將污水通過污水排放罐一側的進液口注入污水排放罐內；S2：隨后在含銅污水中加入5%-30%的氫氧化鈉，將污水pH值調節至8-12；S3：?jiǎn)?dòng)電機，當電機進行運作時便可帶動絲桿進行運作，此時活動架便會(huì )在導向定桿的限位下沿著絲桿進行移動，如此便可通過活動架對引拉動桿進行拉拽，以此來使引拉動桿通過引拉移位器帶動扇形過濾板進行穩定上移；S4：當活動架相對置物倉進行上移時，活動架便會(huì )通過第一齒條架撥動直齒傳動輪進行轉動，直齒傳動輪進行轉動時便可通過引拉銷、直引槽塊對插導連塊進行拉拽，此時滑位引架在擺位銷、卡引定槽的作用下相對引導架進行移動，以此來使碰位滑輪遠離引拉動桿，當L型卡位板的一端隨著插導連塊的移動與阻移定塊發生碰撞時，L型卡位板的一端便會(huì )翹起，使得擺位銷與卡引定槽分離，此時滑位引架失去限位，滑位引架便會(huì )在撞頂彈簧彈性復原力的作用下撞擊引拉動桿，如此便可使引拉動桿在進行上移的過程中發生震動，以此來使扇形過濾板受到震動，當扇形過濾板與污水排放罐內的污水分離時，扇形過濾板在震動的過程中可使沉淀物表面附著的水漬與沉淀物分離，以此來防止大量污水隨著沉淀物排出污水排放罐；S5：隨著引拉動桿的上移，矩形拉塊的頂部便會(huì )受到置物倉的限位，此時引拉動桿繼續上移，T型引架便會(huì )相對矩形拉塊發生移動，此時T型引架便會(huì )通過斜導軌對推移卡銷進行推動，如此便可使推移卡銷帶動L型動力桿向著側位架板遠離矩形拉塊的一端進行移動，如此便可使兩個扇形過濾板分離；S6：同時，隨移直齒輪便會(huì )在隨著L型動力桿移動的過程中沿著第二齒條架進行自轉，此時隨移直齒輪便會(huì )通過第二側位錐齒輪、傳動錐齒輪、傳動旋桿、傳動錐齒輪帶動第一側位錐齒輪進行轉動，如此便可使扇形過濾板在相對側位架板進行移動的過程中進行相對L型動力桿發生傾斜，如此便可對扇形過濾板頂部的沉淀物進行傾倒，在此過程中可通過震料件來增加沉淀物于扇形過濾板頂部的流動性，以此來提高設備對扇形過濾板頂部沉淀物的排放效果，防止沉淀物附著在扇形過濾板的頂部；S7：當第一旋軸在第一齒條架、直齒傳動輪的作用下進行轉動時，第一同步輪會(huì )通過同步帶帶動第二同步輪進行轉動，第二同步輪進行轉動時便可通過第二旋軸、撥旋錐齒輪帶動雙面錐齒輪進行轉動，此時錐齒環便會(huì )相對置物倉發生轉動，如此便可使貼位刮板對倒入置物倉內側的沉淀物進行清理，使其精準地落入排污倉內，如此便可增加設備對沉淀物的排放效果。
與現有技術相比，本發明的有益效果是：1、通過設置引拉移位器、傾斜擺件、推連驅力器，在對污水排放罐內的廢水進行排放時，可啟動電機，通過電機的運作來使活動架在導向定桿的限位下沿著絲桿進行移動，如此便可通過活動架對引拉動桿進行拉拽，扇形卡塞與排液管分離，此時污水排放罐內的污水便會(huì )通過排液管排出，當扇形過濾板移至錐形定環倉的上方時，推連驅力器繼續運作使扇形過濾板在引拉移位器、傾斜擺件的配合下移至置物倉的內側，以此來對扇形過濾板頂部的沉淀物進行傾倒，如此便可在污水排放的過程中對沉淀物進行清理，從而提高設備對污水的處理效率，同時無需工作人員對污水排放罐內的沉淀物進行單獨清理，減輕了工作人員的勞動強度；2、通過設置震料件，當活動架相對置物倉進行上移時，活動架便會(huì )通過第一齒條架撥動直齒傳動輪進行轉動，直齒傳動輪進行轉動時便可通過引拉銷、直引槽塊對插導連塊進行拉拽，此時滑位引架在擺位銷、卡引定槽的作用下相對引導架進行移動，以此來使碰位滑輪遠離引拉動桿，當L型卡位板的一端隨著插導連塊的移動與阻移定塊發生碰撞時，L型卡位板的一端便會(huì )翹起，使得擺位銷與卡引定槽分離，此時滑位引架失去限位，滑位引架便會(huì )在撞頂彈簧彈性復原力的作用下撞擊引拉動桿，如此便可使引拉動桿在進行上移的過程中發生震動，以此來使扇形過濾板受到震動，當扇形過濾板與污水排放罐內的污水分離時，扇形過濾板在震動的過程中可使沉淀物表面附著的水漬與沉淀物分離，以此來防止大量污水隨著沉淀物排出污水排放罐，當傾斜擺件、引拉移位器配合運作時，扇形過濾板因震動而增加其頂部沉淀物的流動性，以此來提高設備對扇形過濾板頂部沉淀物的排放效果，防止沉淀物附著在扇形過濾板的頂部，同時也為后續沉淀物的過濾提供了便利；3、通過設置撥位單元，當第一旋軸在第一齒條架、直齒傳動輪的作用下進行轉動時，第一同步輪會(huì )通過同步帶帶動第二同步輪進行轉動，第二同步輪進行轉動時便可通過第二旋軸、撥旋錐齒輪帶動雙面錐齒輪進行轉動，此時錐齒環便會(huì )相對置物倉發生轉動，如此便可使貼位刮板對倒入置物倉內側的沉淀物進行清理，使其精準的落入排污倉內，如此便可增加設備對沉淀物的排放效果。
（發明人：崔磊）
