公布日：2023.05.12
申請日：2022.12.31
分類號：B01J19/32(2006.01)I;C02F3/10(2023.01)I;C02F3/00(2023.01)I
摘要

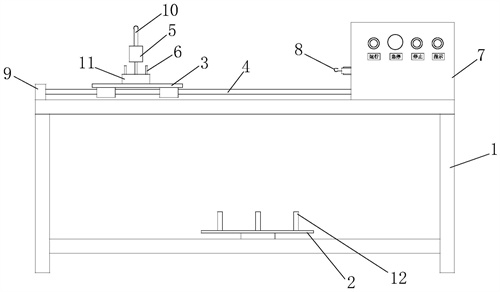

本發明公開了一種污水處理改性碳纖維填料的加工裝置及加工方法，包括機架(1)，在機架(1)的底部設置有鐵絲放料盤(2)；在機架(1)的上部設置有移動小車(3)，移動小車(3)滑動連接在滑軌(4)上；在移動小車(3)上安裝有壓板(5)和扳柱(6)；在機架(1)上安裝有電氣控制箱(7)，在電氣控制箱(7)的一側設置有可旋轉的掛鉤(8)，掛鉤(8)尾部與電機相連接。本發明大大降低了工人勞動強度，大幅提高了生產效率，保障了產品質量的穩定性和一致性，具有投入小，成本低，設備日常使用維護簡單的特點，很好的滿足了市場的需求。
權利要求書
1.一種污水處理改性碳纖維填料的加工裝置，其特征在于：包括機架(1)，在所述機架(1)的底部設置有鐵絲放料盤(2)；在所述機架(1)的上部設置有移動小車(3)，所述的移動小車(3)滑動連接在滑軌(4)上，移動小車(3)沿滑軌(4)左右移動；在所述的移動小車(3)上安裝有壓板(5)和扳柱(6)；在所述的機架(1)上安裝有電氣控制箱(7)，在電氣控制箱(7)的一側設置有可旋轉的掛鉤(8)，所述的掛鉤(8)尾部與電機相連接。
2.根據權利要求1所述的污水處理改性碳纖維填料的加工裝置，其特征在于：所述的滑軌(4)一端固定連接在固定座(9)上，另一端固定連接在電氣控制箱(7)上。
3.根據權利要求1所述的污水處理改性碳纖維填料的加工裝置，其特征在于：在所述的壓板(5)上連接有手柄(10)。
4.根據權利要求1所述的污水處理改性碳纖維填料的加工裝置，其特征在于：所述的壓板(5)和扳柱(6)固定連接在支座(11)上，所述的支座(11)固定連接在移動小車(3)上。
5.根據權利要求1所述的污水處理改性碳纖維填料的加工裝置，其特征在于：在所述的鐵絲放料盤(2)上設置有立柱(12)。
6.根據權利要求5所述的污水處理改性碳纖維填料的加工裝置，其特征在于：所述的立柱(12)數量為四根，呈十字形排布。
7.根據權利要求1所述的污水處理改性碳纖維填料的加工裝置，其特征在于：所述的扳柱(6)數量為三根，呈三角形排布。
8.一種污水處理改性碳纖維填料的加工方法，其特征在于：將合適長度的鐵絲彎折成雙股，然后將雙股鐵絲的尾端通過三根呈三角形排布的扳柱擰成需要的形狀，再將碳纖維填料均勻攤鋪在雙股鐵絲的中間，最后將雙股鐵絲的前端套入掛鉤中，啟動電機，通過電機帶動掛鉤進行高速旋轉將雙股鐵絲緊緊纏繞在一起呈螺旋狀，從而將碳纖維填料夾持住，得到仿生態草形狀的碳纖維填料。
發明內容
本發明所要解決的技術問題在于提供一種生產效率高、產品質量穩定、可有效降低工人勞動強度的污水處理改性碳纖維填料的加工裝置及方法，從而克服上述現有技術的不足。
為解決上述技術問題，本發明的技術方案如下：
一種污水處理改性碳纖維填料的加工裝置，包括機架，在所述機架的底部設置有鐵絲放料盤；在所述機架的上部設置有移動小車，所述的移動小車滑動連接在滑軌上，移動小車沿滑軌左右移動；在所述的移動小車上安裝有壓板和扳柱；在所述的機架上安裝有電氣控制箱，在電氣控制箱的一側設置有可旋轉的掛鉤，所述的掛鉤尾部與電機相連接。
作為一種優選實施方式，所述的滑軌一端固定連接在固定座上，另一端固定連接在電氣控制箱上。
作為一種優選實施方式，在所述的壓板上連接有手柄。
作為一種優選實施方式，所述的壓板和扳柱固定連接在支座上，所述的支座固定連接在移動小車上。
作為一種優選實施方式，在所述的鐵絲放料盤上設置有立柱。
作為一種優選實施方式，所述的立柱數量為四根，呈十字形排布。
作為一種優選實施方式，所述的扳柱數量為三根，呈三角形排布。
一種污水處理改性碳纖維填料的加工方法，該方法是將合適長度的鐵絲彎折成雙股，然后將雙股鐵絲的尾端通過三根呈三角形排布的扳柱擰成需要的形狀，再將碳纖維填料均勻攤鋪在雙股鐵絲的中間，最后將雙股鐵絲的前端套入掛鉤中，啟動電機，通過電機帶動掛鉤進行高速旋轉將雙股鐵絲緊緊纏繞在一起呈螺旋狀，從而將碳纖維填料夾持住，得到仿生態草形狀的碳纖維填料。
本發明的有益效果：與現有技術相比，本發明采用機器代替了現有技術中全手工的人工生產模式，大大降低了工人勞動強度，大幅提高了生產效率，而且避免了人工生產的技術不穩定問題，可以保障產品質量的穩定性和一致性，而且具有投入小，成本低，設備日常使用維護簡單的特點，很好的滿足了市場的需求。
（發明人：高貴平;高原）
