公布日：2023.05.30
申請日：2023.04.28
分類號：F23G7/04(2006.01)I;B01D29/075(2006.01)I;B01D29/86(2006.01)I
摘要
本發明公開了一種高濃度含鹽廢水焚燒處理裝置及處理方法，涉及廢水焚化處理技術領域，具有對廢液中的懸浮顆粒進行過濾的優點，其技術方案要點是：包括立式焚燒爐體，立式焚燒爐體上部的一側設置有含鹽廢水進液管，含鹽廢水進液管連接有加壓泵，含鹽廢水進液管連接有一組霧化噴頭，含鹽廢水進液管遠離立式焚燒爐體的一端連通有過濾盒，且過濾盒的相對兩側之間水平設有過濾板，過濾板將過濾盒內分隔為第一過濾區、第二過濾區，含鹽廢水進液管與第二過濾區連通，過濾盒的頂端設有用于封閉過濾盒盒口的蓋板，且蓋板上設有與第一過濾區連通的進水管，蓋板上設有用于對第一過濾區內的廢液進行擾動的擾動件。
權利要求書

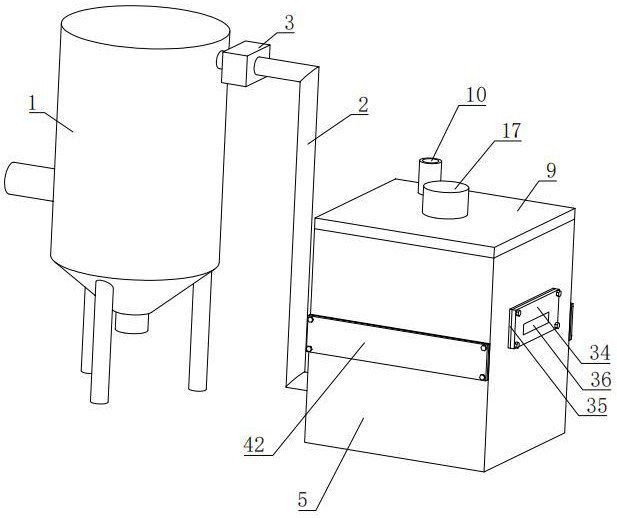

1.一種高濃度含鹽廢水焚燒處理裝置，包括立式焚燒爐體（1），所述立式焚燒爐體（1）上部的一側設置有含鹽廢水進液管（2），所述含鹽廢水進液管（2）連接有加壓泵（3），所述含鹽廢水進液管（2）連接有一組霧化噴頭（4），所述霧化噴頭（4）設置在所述立式焚燒爐體（1）的內部，其特征在于，所述含鹽廢水進液管（2）遠離立式焚燒爐體（1）的一端連通有過濾盒（5），且過濾盒（5）的相對兩側之間水平設有過濾板（6），所述過濾板（6）將過濾盒（5）內分隔為第一過濾區（7）、第二過濾區（8），所述第一過濾區（7）位于第二過濾區（8）的上方，且含鹽廢水進液管（2）與第二過濾區（8）連通，所述過濾盒（5）的頂端可拆卸連接有用于封閉過濾盒（5）盒口的蓋板（9），且蓋板（9）上設有與第一過濾區（7）連通的進水管（10），所述蓋板（9）上設有用于對第一過濾區（7）內的廢液進行擾動的擾動件；所述擾動件包括轉動連接在蓋板（9）底端的轉盤（12）以及轉動連接在蓋板（9）底端的若干等邊三角形板（13），各個所述等邊三角形板（13）均沿轉盤（12）的周向均勻分布，各個所述等邊三角形板（13）的底端中心均豎直設有安裝軸（14），且各個安裝軸（14）上均沿安裝軸（14）的周向均勻分布有若干第一攪拌桿（15），所述轉盤（12）的底端豎直設有若干第二攪拌桿（16），且各個第二攪拌桿（16）均沿轉盤（12）的周向均勻分布，所述蓋板（9）上設有用于驅動轉盤（12）轉動的電機（17），當轉盤（12）轉動時，所述轉盤（12）上設有用于帶動各個等邊三角形板（13）逐個轉動的驅動件；各個所述等邊三角形板（13）的三條邊均為相內凹陷的弧面，各個所述等邊三角形板（13）上的相鄰兩個弧面之間均開設有長條形槽（18），且長條形槽（18）延伸出等邊三角形板（13）的端面，各個所述等邊三角形板（13）上的其中一個弧面均與轉盤（12）的弧面接觸，各個所述等邊三角形板（13）的頂端中心均設有支撐軸（19），且支撐軸（19）的頂端與蓋板（9）的底端轉動連接，所述驅動件包括設置在轉盤（12）底端的弧形槽（20），且弧形槽（20）與轉盤（12）的側壁連通，所述轉盤（12）側壁靠近弧形槽（20）的一端設有位于弧形槽（20）上方的固定板（21），且固定板（21）的底端與弧形槽（20）的槽底齊平，所述固定板（21）的底端設有位于相鄰兩個等邊三角形板（13）之間的推柱（22），且推柱（22）與等邊三角形板（13）上的其中一個長條形槽（18）對應，各個所述等邊三角形板（13）均位于固定板（21）的下方；所述過濾盒（5）的底端豎直設有位于過濾盒（5）內的支撐桿（23），且支撐桿（23）的頂端穿過過濾板（6）并水平設有水平板（24），所述水平板（24）的頂端開設有兩個滑槽（25），兩個所述滑槽（25）內均豎直滑移連接有擾動桿（26），且兩個擾動桿（26）的底端均延伸至滑槽（25）外，此時兩個擾動桿（26）分別位于支撐桿（23）的相對兩側，兩個所述擾動桿（26）背離支撐桿（23）的一側均設有若干位于水平板（24）下方的若干第一擾動片（27），且各個第一擾動片（27）均沿擾動桿（26）的長度方向間隔分布，當轉盤（12）轉動時，所述轉盤（12）上設有用于分別帶動兩個擾動桿（26）豎直上下移動的帶動件；所述帶動件包括同軸固定連接在轉盤（12）底端的圓柱（28），且圓柱（28）上傾斜設有推環（29），所述推環（29）的較高一端與較低一端分別位于圓柱（28）的相對兩側，兩個所述擾動桿（26）的頂端延伸至滑槽（25）外，此時兩個所述擾動桿（26）分別位于圓柱（28）的相對兩側，且兩個擾動桿（26）相互靠近的一側均設有上下相對的兩個轉輥（30），兩個所述擾動桿（26）上的兩個轉輥（30）分別與推環（29）的上表面與下表面接觸；所述過濾板（6）的頂端開設有兩個相對的凹槽（31），兩個所述擾動桿（26）的底端分別通過兩個凹槽（31）延伸至第二過濾區（8）內，此時各個所述第一擾動片（27）均位于第一過濾區（7）內，兩個所述擾動桿（26）背離支撐桿（23）的一側均設有位于第二過濾區（8）內的第二擾動片（32）。
2.如權利要求1所述的一種高濃度含鹽廢水焚燒處理裝置，其特征在于，所述過濾盒（5）的一側設有與第一過濾區（7）連通的清理槽（33），且清理槽（33）的底端槽壁與過濾板（6）的頂端齊平，所述過濾盒（5）上靠近清理槽（33）的一端通過螺栓設有用于封閉清理槽（33）槽口的封閉板（34），且封閉板（34）靠近過濾盒（5）的一側設有與過濾盒（5）外壁抵觸的第一密封層（35），所述封閉板（34）上設有觀察窗（36）。
3.如權利要求1所述的一種高濃度含鹽廢水焚燒處理裝置，其特征在于，所述過濾板（6）包括兩個U形的安裝板（37）以及均設置在兩個安裝板（37）內側的過濾網（38），所述過濾盒（5）內壁的相對兩側均水平設有固定條（39），兩個所述安裝板（37）均水平放置在兩個固定條（39）上，且兩個安裝板（37）相對并相互接觸，兩個過濾網（38）相互接觸，此時兩個所述凹槽（31）均設置在兩個過濾網（38）上，所述過濾盒（5）的相對兩側均開設有取放槽（40），且兩個取放槽（40）分別與兩個安裝板（37）對準，兩個所述安裝板（37）靠近取放槽（40）的一端均設有位于取放槽（40）內的嵌入板（41），且兩個嵌入板（41）遠離安裝板（37）的一端均設有用于封閉取放槽（40）槽口的端蓋（42），兩個所述端蓋（42）靠近過濾盒（5）的一側均設有與過濾盒（5）外壁抵觸的第二密封層（43），兩個所述端蓋（42）均通過螺栓與過濾盒（5）固定連接。
4.如權利要求3所述的一種高濃度含鹽廢水焚燒處理裝置，其特征在于，兩個所述安裝板（37）上均設有位于過濾網（38）下方的支撐條（44），且支撐條（44）的頂端與過濾網（38）的底端接觸。
5.一種根據上述任一一項權利要求1-4所述的一種高濃度含鹽廢水焚燒處理裝置的處理方法，其特征在于，將廢液通過進水管（10）排入過濾盒（5）的第一過濾區（7），此時通過過濾盒（5）內的過濾板（6）即可對廢液中的懸浮顆粒進行過濾，過濾后的廢液進入第二過濾區（8），然后通過加壓泵（3）、含鹽廢水進液管（2）即可從霧化噴頭（4）噴入立式焚燒爐體（1）內進行焚燒處理，在過濾板（6）對廢液過濾時，通過擾動件對過濾板（6）上方第一過濾區（7）內的廢液進行擾動，便于過濾板（6）對廢液的過濾。
發明內容
針對上述存在的技術不足，本發明的目的是提供一種高濃度含鹽廢水焚燒處理裝置及處理方法，具有對廢液中的懸浮顆粒進行過濾的優點。
為解決上述技術問題，本發明采用如下技術方案：
本發明提供一種高濃度含鹽廢水焚燒處理裝置，包括立式焚燒爐體，所述立式焚燒爐體上部的一側設置有含鹽廢水進液管，所述含鹽廢水進液管連接有加壓泵，所述含鹽廢水進液管連接有一組霧化噴頭，所述霧化噴頭設置在所述立式焚燒爐體的內部，所述含鹽廢水進液管遠離立式焚燒爐體的一端連通有過濾盒，且過濾盒的相對兩側之間水平設有過濾板，所述過濾板將過濾盒內分隔為第一過濾區、第二過濾區，所述第一過濾區位于第二過濾區的上方，且含鹽廢水進液管與第二過濾區連通，所述過濾盒的頂端可拆卸連接有用于封閉過濾盒盒口的蓋板，且蓋板上設有與第一過濾區連通的進水管，所述蓋板上設有用于對第一過濾區內的廢液進行擾動的擾動件。
通過采用上述技術方案，將廢液通過進水管排入過濾盒的第一過濾區，此時通過過濾盒內的過濾板即可對廢液中的懸浮顆粒進行過濾，減少廢液中的懸浮顆粒進入霧化噴頭堵塞霧化噴頭的情況發生，過濾后的廢液進入第二過濾區，然后通過加壓泵、含鹽廢水進液管即可從霧化噴頭噴入立式焚燒爐體內進行焚燒處理，在過濾板對廢液過濾時，通過擾動件對過濾板上方第一過濾區內的廢液進行擾動，此時即可使得過濾板上過濾出的的雜質產生移動，便于過濾板對廢液的過濾，使用簡單方便。
優選地，所述擾動件包括轉動連接在蓋板底端的轉盤以及轉動連接在蓋板底端的若干等邊三角形板，各個所述等邊三角形板均沿轉盤的周向均勻分布，各個所述等邊三角形板的底端中心均豎直設有安裝軸，且各個安裝軸上均沿安裝軸的周向均勻分布有若干第一攪拌桿，所述轉盤的底端豎直設有若干第二攪拌桿，且各個第二攪拌桿均沿轉盤的周向均勻分布，所述蓋板上設有用于驅動轉盤轉動的電機，當轉盤轉動時，所述轉盤上設有用于帶動各個等邊三角形板逐個轉動的驅動件。
優選地，各個所述等邊三角形板的三條邊均為相內凹陷的弧面，各個所述等邊三角形板上的相鄰兩個弧面之間均開設有長條形槽，且長條形槽延伸出等邊三角形板的端面，各個所述等邊三角形板上的其中一個弧面均與轉盤的弧面接觸，各個所述等邊三角形板的頂端中心均設有支撐軸，且支撐軸的頂端與蓋板的底端轉動連接，所述驅動件包括設置在轉盤底端的弧形槽，且弧形槽與轉盤的側壁連通，所述轉盤側壁靠近弧形槽的一端設有位于弧形槽上方的固定板，且固定板的底端與弧形槽的槽底齊平，所述固定板的底端設有位于相鄰兩個等邊三角形板之間的推柱，且推柱與等邊三角形板上的其中一個長條形槽對應，各個所述等邊三角形板均位于固定板的下方。
優選地，所述過濾盒的底端豎直設有位于過濾盒內的支撐桿，且支撐桿的頂端穿過過濾板并水平設有水平板，所述水平板的頂端開設有兩個滑槽，兩個所述滑槽內均豎直滑移連接有擾動桿，且兩個擾動桿的底端均延伸至滑槽外，此時兩個擾動桿分別位于支撐桿的相對兩側，兩個所述擾動桿背離支撐桿的一側均設有若干位于水平板下方的若干第一擾動片，且各個第一擾動片均沿擾動桿的長度方向間隔分布，當轉盤轉動時，所述轉盤上設有用于分別帶動兩個擾動桿豎直上下移動的帶動件。
優選地，所述帶動件包括同軸固定連接在轉盤底端的圓柱，且圓柱上傾斜設有推環，所述推環的較高一端與較低一端分別位于圓柱的相對兩側，兩個所述擾動桿的頂端延伸至滑槽外，此時兩個所述擾動桿分別位于圓柱的相對兩側，且兩個擾動桿相互靠近的一側均設有上下相對的兩個轉輥，兩個所述擾動桿上的兩個轉輥分別與推環的上表面與下表面接觸。
優選地，所述過濾板的頂端開設有兩個相對的凹槽，兩個所述擾動桿的底端分別通過兩個凹槽延伸至第二過濾區內，此時各個所述第一擾動片均位于第一過濾區內，兩個所述擾動桿背離支撐桿的一側均設有位于第二過濾區內的第二擾動片。
優選地，所述過濾盒的一側設有與第一過濾區連通的清理槽，且清理槽的底端槽壁與過濾板的頂端齊平，所述過濾盒上靠近清理槽的一端通過螺栓設有用于封閉清理槽槽口的封閉板，且封閉板靠近過濾盒的一側設有與過濾盒外壁抵觸的第一密封層，所述封閉板上設有觀察窗。
優選地，所述過濾板包括兩個U形的安裝板以及均設置在兩個安裝板內側的過濾網，所述過濾盒內壁的相對兩側均水平設有固定條，兩個所述安裝板均水平放置在兩個固定條上，且兩個安裝板相對并相互接觸，兩個過濾網相互接觸，此時兩個所述凹槽均設置在兩個過濾網上，所述過濾盒的相對兩側均開設有取放槽，且兩個取放槽分別與兩個安裝板對準，兩個所述安裝板靠近取放槽的一端均設有位于取放槽內的嵌入板，且兩個嵌入板遠離安裝板的一端均設有用于封閉取放槽槽口的端蓋，兩個所述端蓋靠近過濾盒的一側均設有與過濾盒外壁抵觸的第二密封層，兩個所述端蓋均通過螺栓與過濾盒固定連接。
優選地，兩個所述安裝板上均設有位于過濾網下方的支撐條，且支撐條的頂端與過濾網的底端接觸。
本發明的另一個目的是提供一種高濃度含鹽廢水焚燒處理方法，將廢液通過進水管排入過濾盒的第一過濾區，此時通過過濾盒內的過濾板即可對廢液中的懸浮顆粒進行過濾，過濾后的廢液進入第二過濾區，然后通過加壓泵、含鹽廢水進液管即可從霧化噴頭噴入立式焚燒爐體內進行焚燒處理，在過濾板對廢液過濾時，通過擾動件對過濾板上方第一過濾區內的廢液進行擾動，便于過濾板對廢液的過濾。
本發明的有益效果在于：將廢液通過進水管排入過濾盒的第一過濾區，此時通過過濾盒內的過濾板即可對廢液中的懸浮顆粒進行過濾，減少廢液中的懸浮顆粒進入霧化噴頭堵塞霧化噴頭的情況發生，過濾后的廢液進入第二過濾區，然后通過加壓泵、含鹽廢水進液管即可從霧化噴頭噴入立式焚燒爐體內進行焚燒處理，在過濾板對廢液過濾時，通過擾動件對過濾板上方第一過濾區內的廢液進行擾動，此時即可使得過濾板上過濾出的的雜質產生移動，便于過濾板對廢液的過濾，使用簡單方便。
（發明人：張曉東;張坤）
