公布日：2023.06.06
申請日：2023.05.09
分類號：C02F3/10(2023.01)I;B01D36/02(2006.01)I;C02F103/20(2006.01)N
摘要
本發明涉及廢水凈化處理技術領域，尤其涉及一種養殖廢水處理設備。本發明的技術問題為：現有技術中，被濾料截留的懸浮物在濾層中堆積，濾層的水流阻力逐漸增大，采用反沖洗時，大量的沖洗水對生物膜進行沖刷，易造成生物膜損傷及脫落，同時反沖洗使濾料翻騰埋藏生物膜，嚴重影響生物膜的再生，影響生化處理效果。本發明的技術方案為：一種養殖廢水處理設備，包括有慢濾池和廢水管等；慢濾池上設置有用于養殖廢水進入的廢水管。本發明實現了隔離條將收卷起來的生物膜隔離開，避免生物膜與濾布直接接觸擠壓，造成生物膜損壞，隔離條上的刷毛增大了生物膜的附著面積，收卷時生物膜不會(huì )從濾布上脫落受損，避免養殖廢水處理中生化處理效果不佳的問題。
權利要求書

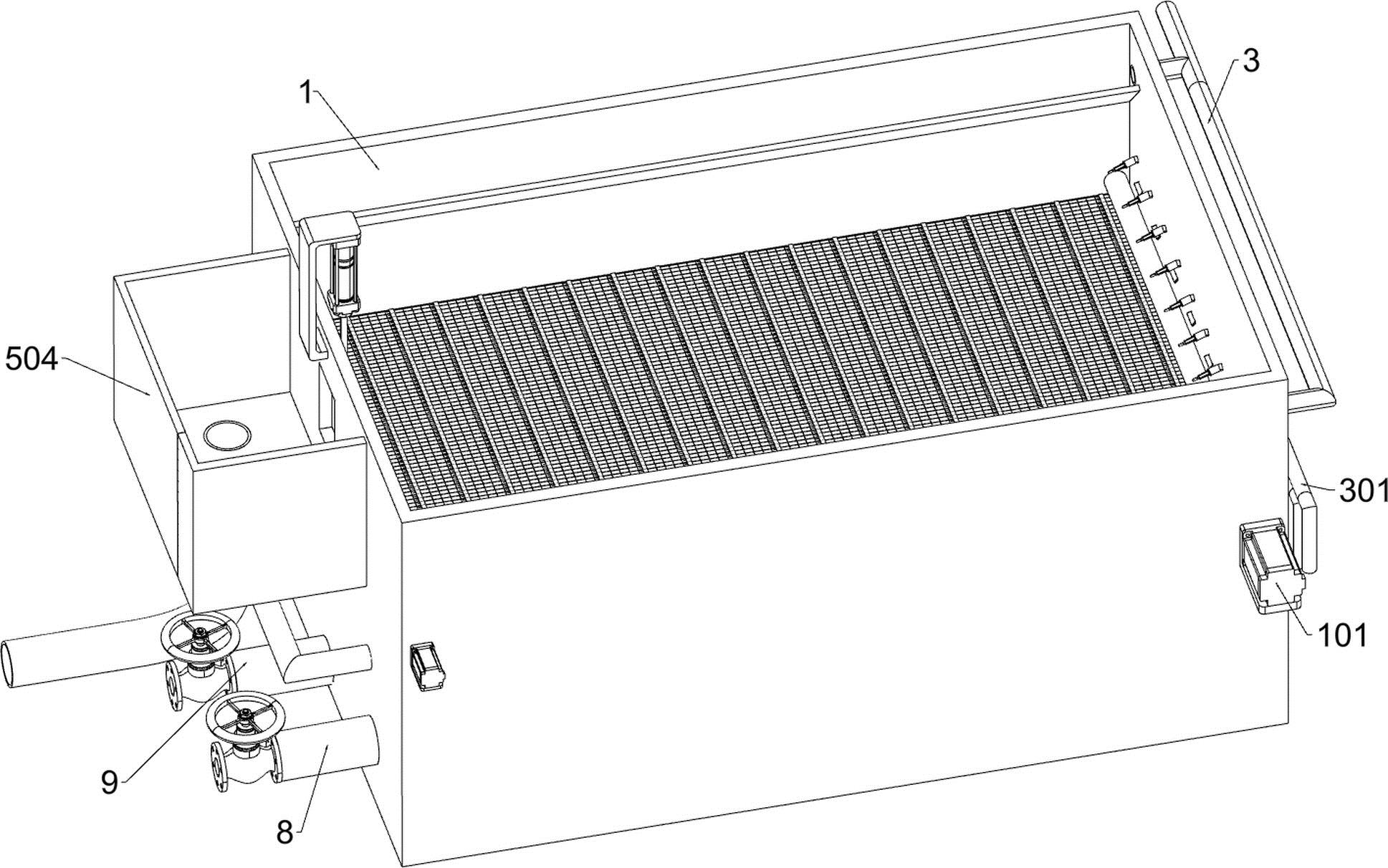

1.一種養殖廢水處理設備，包括有慢濾池（1）、廢水管（3）、承托板（5）、第一進水管（8）和第一出水管（9）；慢濾池（1）上設置有用于養殖廢水進入的廢水管（3）；慢濾池（1）內安裝有承托板（5）；慢濾池（1）左側下部設置有反沖洗進水的第一進水管（8）；慢濾池（1）左側下部安裝有過濾后養殖廢水排出的第一出水管（9）；其特征在于：還包括有濾料（4）、第一濾帽（6）、濾布（7）和收放組件；承托板（5）上鋪設有物理過濾養殖廢水的濾料（4）；承托板（5）上安裝有若干個可阻擋濾料（4）流出的第一濾帽（6）；濾料（4）上表面設置有可培養及承載生物膜的濾布（7）；慢濾池（1）內安裝有對濾布（7）進行收卷的收放組件；還包括有環形橡膠片（401），為單邊固定結構，即上邊緣或下邊緣固定，非固定邊緣可打開；若干個第一濾帽（6）上均設置有一個可對污泥進行截留的環形橡膠片（401）；還包括有隔離條（201）和刷毛（202）；濾布（7）上設置有若干個可對生物膜進行隔開的隔離條（201）；若干個隔離條（201）左側安裝有刷毛（202）；還包括有擋水板（2），慢濾池（1）上設置有擋水板（2）；兩個擋水板（2）均與慢濾池（1）內壁呈傾斜向上四十五度，且廢水管（3）的出水口位于擋水板（2）夾角內；收放組件包括有第一電機（101）、收卷輥（102）、第二電機（103）、繩輪（104）、繩索（105）和固定塊（106）；慢濾池（1）上安裝有第一電機（101）；第一電機（101）輸送端固接有對濾布（7）進行收卷的收卷輥（102）；慢濾池（1）左側設置有兩個前后相對稱的第二電機（103）；兩個第二電機（103）上各安裝有一個繩輪（104）；兩個繩輪（104）上均連接有繩索（105）首端；兩根繩索（105）尾端均與固定塊（106）進行連接；濾布（7）左側上表面安裝有固定塊（106）；濾布（7）右側上表面固接于收卷輥（102）；還包括有清潔系統，清潔系統包括有第二進水管（301）和第一噴頭（302）；慢濾池（1）右側設置有第二進水管（301）；第二進水管（301）上安裝有若干個出水口呈四十五度斜向下的第一噴頭（302），且第一噴頭（302）位于收卷輥（102）正上方；第一噴頭（302）呈四十五度斜向下安裝于第二進水管（301）上；清潔系統還包括有第三進水管（303）和第二噴頭（304）；慢濾池（1）右側設置有第三進水管（303），第三進水管（303）位于第二進水管（301）正下方，且第三進水管（303）高于收卷輥（102）；第三進水管（303）上設置有若干個可滴水的第二噴頭（304）；第二噴頭（304）的出水口位于收卷輥（102）上側四分點和右側四分點之間，并且與收卷輥（102）的夾角為三十至四十五度之間；還包括有排廢水系統，排廢水系統包括有第二出水管（501）、第二濾帽（502）、支架（503）、氣缸（504）、擋板（505）、廢水池（506）和第三出水管（507）；慢濾池（1）左側安裝有可對反沖洗廢水進行排放的廢水池（506），廢水池（506）高于濾料（4），防止反沖洗時濾料（4）隨著反沖洗廢水排入廢水池（506）；廢水池（506）底部連接有可排放反沖洗廢水的第三出水管（507）；慢濾池（1）上左側設置有電控導通的第二出水管（501），第二出水管（501）與第三出水管（507）相連通，且第二出水管（501）高度處于濾料（4）底部；第二出水管（501）上安裝有可攔截濾料（4）的第二濾帽（502）；慢濾池（1）上左側上部設置有支架（503）；支架（503）上安裝有可驅動擋板（505）上下移動的氣缸（504）；氣缸（504）輸出端固接有可攔截廢水的擋板（505）。
2.根據權利要求1所述的一種養殖廢水處理設備，其特征在于：所述環形橡膠片（401）上側固定在第一濾帽（6）中部偏上部位，環形橡膠片（401）下側覆蓋至第一濾帽（6）濾孔底部。
3.根據權利要求1所述的一種養殖廢水處理設備，其特征在于：所述環形橡膠片（401）下側與第一濾帽（6）濾孔底部貼合，并且環形橡膠片（401）上側為可開合狀態。
發明內容
為了克服現有技術中，被濾料截留的懸浮物在濾層中堆積，濾層的水流阻力逐漸增大，采用反沖洗時，大量的沖洗水對生物膜進行沖刷，易造成生物膜損傷及脫落，同時反沖洗使濾料翻騰埋藏生物膜，嚴重影響生物膜的再生，影響生化處理效果的缺點，本發明提供一種養殖廢水處理設備。
本發明的技術方案為：一種養殖廢水處理設備，包括有慢濾池、廢水管、承托板、第一進水管和第一出水管；慢濾池上設置有用于養殖廢水進入的廢水管；慢濾池內安裝有承托板；慢濾池左側下部設置有反沖洗進水的第一進水管；慢濾池左側下部安裝有過濾后養殖廢水排出的第一出水管；還包括有濾料、第一濾帽、濾布和收放組件；承托板上鋪設有物理過濾養殖廢水的濾料；承托板上安裝有若干個可阻擋濾料流出的第一濾帽；濾料上表面設置有可培養及承載生物膜的濾布；慢濾池內安裝有對濾布進行收卷的收放組件。
更為優選的是，還包括有擋水板，慢濾池上設置有擋水板；兩個擋水板均與慢濾池內壁呈傾斜向上四十五度，且廢水管的出水口位于擋水板夾角內。
更為優選的是，收放組件包括有第一電機、收卷輥、第二電機、繩輪、繩索和固定塊；慢濾池上安裝有第一電機；第一電機輸送端固接有對濾布進行收卷的收卷輥；慢濾池左側設置有兩個前后相對稱的第二電機；兩個第二電機上各安裝有一個繩輪；兩個繩輪上均連接有繩索首端；兩根繩索尾端均與固定塊進行連接；濾布左側上表面安裝有固定塊；濾布右側上表面固接于收卷輥。
更為優選的是，還包括有隔離條和刷毛；濾布上設置有若干個可對生物膜進行隔開的隔離條；若干個隔離條左側安裝有刷毛。
更為優選的是，還包括有清潔系統，清潔系統包括有第二進水管和第一噴頭；慢濾池右側設置有第二進水管；第二進水管上安裝有若干個出水口呈四十五度斜向下的第一噴頭，且第一噴頭位于收卷輥正上方。
更為優選的是，第一噴頭呈四十五度斜向下安裝于第二進水管上。
更為優選的是，清潔系統還包括有第三進水管和第二噴頭；慢濾池右側設置有第三進水管，第三進水管位于第二進水管正下方，且第三進水管高于收卷輥；第三進水管上設置有若干個可滴水的第二噴頭；第二噴頭的出水口位于收卷輥上側四分點和右側四分點之間，并且與收卷輥的夾角為三十至四十五度之間。
更為優選的是，還包括有環形橡膠片；若干個第一濾帽上均設置有一個可對污泥進行截留的環形橡膠片；環形橡膠片上側固定在第一濾帽中部偏上部位，環形橡膠片下側覆蓋至第一濾帽濾孔底部。
更為優選的是，環形橡膠片下側與第一濾帽濾孔底部貼合，并且環形橡膠片上側為可開合狀態。
更為優選的是，還包括有排廢水系統，排廢水系統包括有第二出水管、第二濾帽、支架、氣缸、擋板、廢水池和第三出水管；慢濾池左側安裝有可對反沖洗廢水進行排放的廢水池，廢水池高于濾料，防止反沖洗時濾料隨著反沖洗廢水排入廢水池；廢水池底部連接有可排放反沖洗廢水的第三出水管；慢濾池上左側設置有電控導通的第二出水管，第二出水管與第三出水管相連通，且第二出水管高度處于濾料底部；第二出水管上安裝有可攔截濾料的第二濾帽；慢濾池上左側上部設置有支架；支架上安裝有可驅動擋板上下移動的氣缸；氣缸輸出端固接有可攔截廢水的擋板。
有益效果：本發明實現了濾布上的隔離條將收卷起來的濾布上的生物膜隔離開，避免生物膜與濾布直接接觸擠壓，造成生物膜損壞，與此同時，隔離條上的刷毛增大了生物膜的附著面積，進而在收卷時生物膜不會(huì )從濾布上脫落受損，避免在后續的養殖廢水處理中生化處理效果不佳的問題。
在水流通過第一噴頭時，水流在沖落老化生物膜的同時不會(huì )對保持有活性的生物膜造成損傷及脫落，老化生物膜失去活性后易于脫落，且保持有活性的生物膜具有一定的附著性，避免老化的生物膜無法脫落占用空間。
當部分污泥流至承托板上表面，第一濾帽上的環形橡膠片截留住流至承托板上的污泥，防止大量污泥通過第一濾帽滲透至慢濾池底部，影響養殖廢水過濾后的水質。
（發明人：黃初）
