公布日：2023.05.26
申請日：2022.12.06
分類號：C02F1/461(2023.01)I
摘要
本發明涉及廢水處理技術領域，具體涉及一種內循環電化學有機廢水處理裝置及處理方法，包括處理箱、循環進水管、循環出水管、加壓水泵、陽極電極板、陰極電極板和兩個安裝組件，安裝組件包括封閉板、連接架和安裝板，連接架的兩端分別與安裝板和封閉板和安裝板固定連接，安裝板具有安裝槽，陽極電極板設置在靠近循環進水管的安裝槽處，陰極電極板設置在靠近循環出水管的安裝槽處，需要對陽極電極板或陰極電極板進行更換時，可向上拉動封閉板，使得安裝板從處理箱中移動出來，便能夠對陽極電極板或陰極電極板進行更換，以更換上不同種類的有機廢水對應類型的陽極電極板或陰極電極板，從而提高內循環電化學有機廢水處理裝置的實用性。
權利要求書

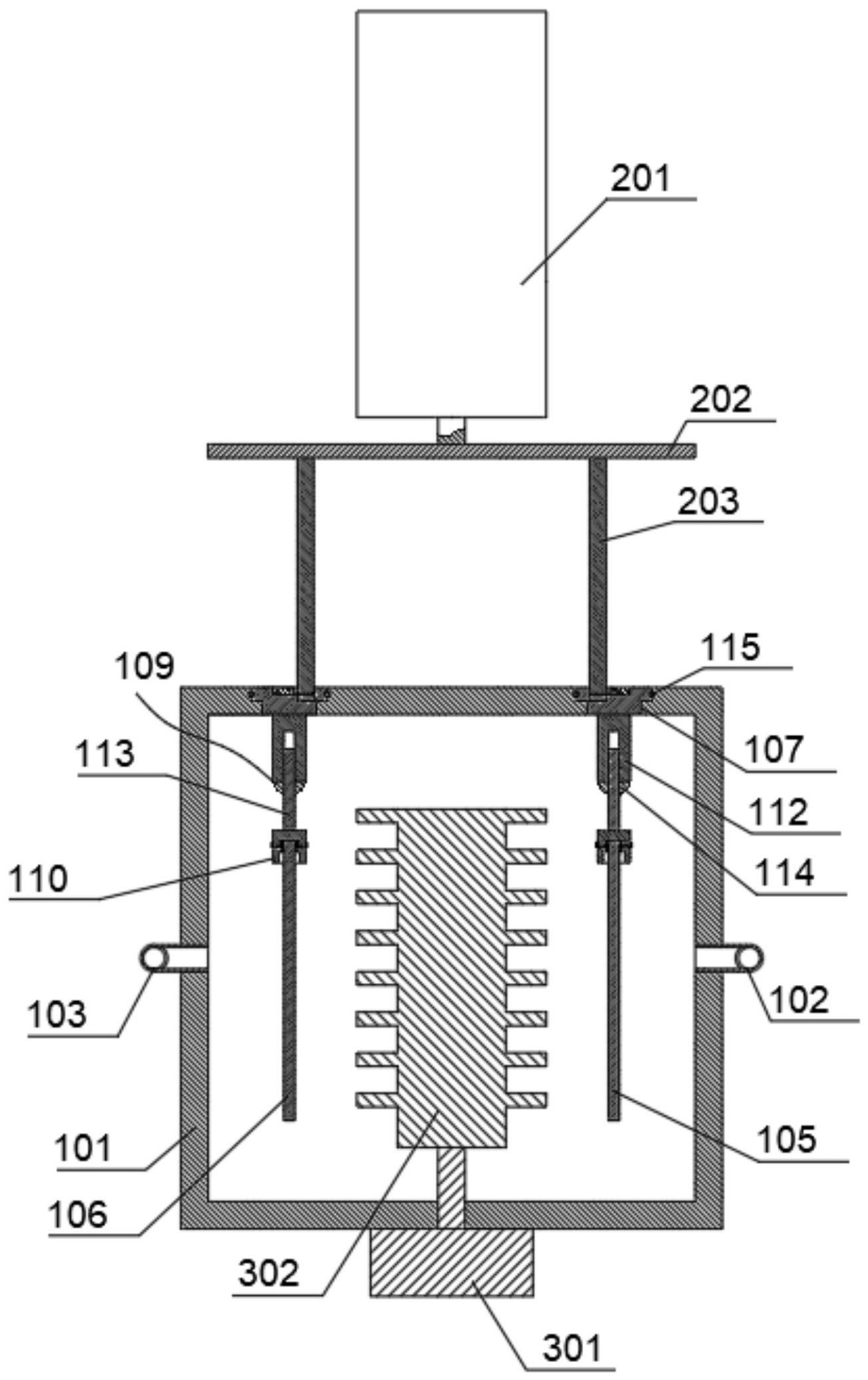

1.一種內循環電化學有機廢水處理裝置，其特征在于，包括處理箱、循環進水管、循環出水管、加壓水泵、陽極電極板、陰極電極板和兩個安裝組件，所述循環進水管的一端與所述處理箱連通，所述循環出水管的一端與所述處理箱連通，所述加壓水泵固定設置在所述處理箱的外側，所述循環進水管的另一端與所述循環出水管的另一端通過所述加壓水泵相連通，所述處理箱的頂部?jì)蓚染O置有開口，兩個所述安裝組件分別設置在兩個所述開口處；所述安裝組件包括封閉板、連接架和安裝板，所述連接架的兩端分別與所述安裝板和所述封閉板和所述安裝板固定連接，所述安裝板具有安裝槽，所述陽極電極板設置在靠近所述循環進水管的所述安裝槽處，所述陰極電極板設置在所述靠近所述循環出水管的所述安裝槽處。
2.如權利要求1所述的內循環電化學有機廢水處理裝置，其特征在于，所述連接架包括固定架、活動架和脹緊套，所述固定架的頂部與所述封閉板固定連接，所述活動架與所述固定架滑動連接，所述脹緊套設置在所述固定架的底部，所述活動架穿設在所述脹緊套中，所述活動架的底部與所述安裝板固定連接。
3.如權利要求2所述的內循環電化學有機廢水處理裝置，其特征在于，所述安裝組件還包括密封膠圈，所述密封膠圈與所述封閉板固定連接，所述密封膠圈套設在所述封閉板的側面。
4.如權利要求3所述的內循環電化學有機廢水處理裝置，其特征在于，所述內循環電化學有機廢水處理裝置還包括驅動組件，所述驅動組件包括伸縮氣缸、連接桿和兩個伸縮桿，所述伸縮氣缸固定安裝在所述處理箱的上方，所述連接桿與所述伸縮氣缸的輸出端固定連接，兩個所述伸縮桿的頂部分別與所述連接桿固定連接，兩個所述伸縮桿分別位于兩個所述封閉板的上方，且兩個所述伸縮桿分別與兩個所述封閉板拆卸連接。
5.一種內循環電化學有機廢水處理方法，應用于如權利要求4所述的內循環電化學有機廢水處理裝置，其特征在于，具體包括以下步驟：當所述陽極電極板或所述陰極電極板需要進行更換時，通過將所述伸縮桿與所述封閉板進行連接，所述伸縮氣缸運行帶動所述封閉板向上移動，以將所述安裝板移動出所述處理箱，便能夠對所述陽極電極板或所述陰極電極板進行更換；更換完成后，所述加壓水泵運行使得有機廢水通過所述循環出水管出所述處理箱，并通過所述循環進水管進所述處理箱，以進行內循環；所述陽極電極板和所述陰極電極板共同作用對有機廢水進行處理。
發明內容
本發明的目的在于提供一種內循環電化學有機廢水處理裝置及處理方法，以提高內循環電化學有機廢水處理裝置的實用性。
為實現上述目的，本發明提供了一種內循環電化學有機廢水處理裝置，包括處理箱、循環進水管、循環出水管、加壓水泵、陽極電極板、陰極電極板和兩個安裝組件，所述循環進水管的一端與所述處理箱連通，所述循環出水管的一端與所述處理箱連通，所述加壓水泵固定設置在所述處理箱的外側，所述循環進水管的另一端與所述循環出水管的另一端通過所述加壓水泵相連通，所述處理箱的頂部?jì)蓚染O置有開口，兩個所述安裝組件分別設置在兩個所述開口處；
所述安裝組件包括封閉板、連接架和安裝板，所述連接架的兩端分別與所述安裝板和所述封閉板和所述安裝板固定連接，所述安裝板具有安裝槽，所述陽極電極板設置在靠近所述循環進水管的所述安裝槽處，所述陰極電極板設置在所述靠近所述循環出水管的所述安裝槽處。
其中，所述連接架包括固定架、活動架和脹緊套，所述固定架的頂部與所述封閉板固定連接，所述活動架與所述固定架滑動連接，所述脹緊套設置在所述固定架的底部，所述活動架穿設在所述脹緊套中，所述活動架的底部與所述安裝板固定連接。
其中，所述安裝組件還包括密封膠圈，所述密封膠圈與所述封閉板固定連接，所述密封膠圈套設在所述封閉板的側面。
其中，所述內循環電化學有機廢水處理裝置還包括驅動組件，所述驅動組件包括伸縮氣缸、連接桿和兩個伸縮桿，所述伸縮氣缸固定安裝在所述處理箱的上方，所述連接桿與所述伸縮氣缸的輸出端固定連接，兩個所述伸縮桿的頂部分別與所述連接桿固定連接，兩個所述伸縮桿分別位于兩個所述封閉板的上方，且兩個所述伸縮桿分別與兩個所述封閉板拆卸連接。
本發明還提供一種內循環電化學有機廢水處理方法，應用于如上述所述的內循環電化學有機廢水處理裝置，具體包括以下步驟：
當所述陽極電極板或所述陰極電極板需要進行更換時，通過將所述伸縮桿與所述封閉板進行連接，所述伸縮氣缸運行帶動所述封閉板向上移動，以將所述安裝板移動出所述處理箱，便能夠對所述陽極電極板或所述陰極電極板進行更換；
更換完成后，所述加壓水泵運行使得有機廢水通過所述循環出水管出所述處理箱，并通過所述循環進水管進所述處理箱，以進行內循環
所述陽極電極板和所述陰極電極板共同作用對有機廢水進行處理。
本發明的一種內循環電化學有機廢水處理裝置及處理方法，需要對所述陽極電極板或所述陰極電極板進行更換時，可向上拉動所述封閉板，使得所述安裝板從所述處理箱中移動出來，便能夠對所述陽極電極板或所述陰極電極板進行更換，以更換上不同種類的有機廢水對應類型的所述陽極電極板或所述陰極電極板，從而提高內循環電化學有機廢水處理裝置的實用性。
（發明人：李多;約翰·查爾斯·科瑞譚登;郁文皓;袁汝旭）
