公布日：2023.12.29
申請日：2023.10.19
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/02(2023.01)N;C02F3/34(2023.01)N;C02F3/32(2023.01)N
摘要
本發明公開了一種生態基泛氧塘污水處理系統，包括沿水流方向依次設置的沉淀池、處理池和泛氧塘，沉淀池上設有過濾機構，用于過濾雜質，處理池內設有預處理機構，用于污水預處理，泛氧塘內設有浮島機構；浮島機構包括浮板、第一生態基和切割組件，浮板漂浮于水面上，多組第一生態基設置于浮板的底部，切割組件包括轉動環和切割刀，轉動環轉動設置于浮板的底部，切割刀固定設置于轉動環上，用于對水草切割。在本發明中，泛氧塘內的水草與第一生態基纏繞后，切割刀轉動可將水草進行切割，使水草斷裂，無法對浮島機構起到固定作用，切割后浮島結構可在水面上漂浮，便于浮島的移動，同時能夠增大微生物的附著面積，提高微生物降解速度。
權利要求書

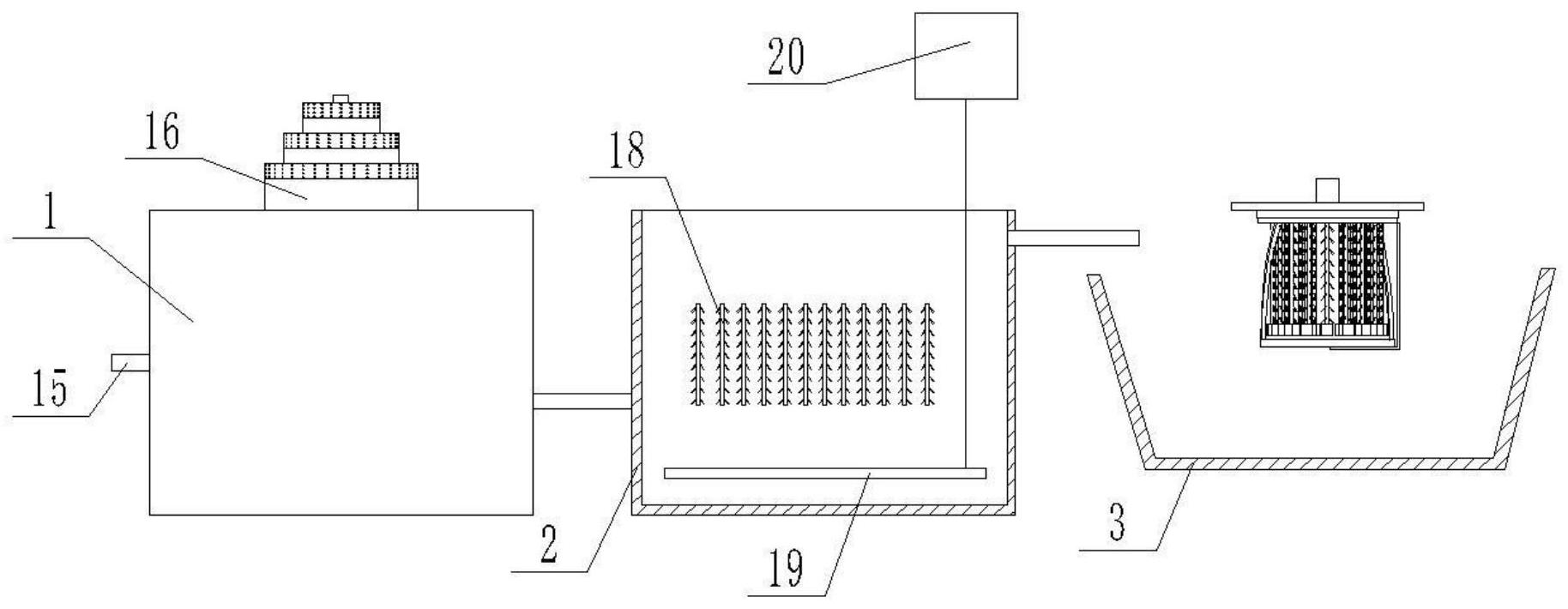

1.一種生態基泛氧塘污水處理系統，其特征在于，包括沿水流方向依次設置的沉淀池(1)、處理池(2)和泛氧塘(3)，所述沉淀池(1)上設有過濾機構，用于過濾雜質，所述處理池(2)內設有預處理機構，用于污水預處理，所述泛氧塘(3)內設有浮島機構；所述浮島機構包括浮板(4)、第一生態基(5)和切割組件，所述浮板(4)漂浮于水面上，多組所述第一生態基(5)設置于浮板(4)的底部，所述切割組件包括轉動環(6)和切割刀(7)，所述轉動環(6)轉動設置于浮板(4)的底部，所述切割刀(7)固定設置于轉動環(6)上，用于對水草切割；所述浮板(4)上設有多組滑桿，所述滑桿在浮板(4)上下滑動，所述滑桿上固定設置有套環，所述套環套設在第一生態基(5)上。
2.根據權利要求1所述的一種生態基泛氧塘污水處理系統，其特征在于，所述轉動環(6)的外圈設有齒牙，所述浮板(4)的底部轉動設置有齒輪(8)，所述齒輪和轉動環(6)外圈的齒牙相嚙合。
3.根據權利要求2所述的一種生態基泛氧塘污水處理系統，其特征在于，所述第一生態基(5)的外部罩設有框架(9)，所述框架(9)包括上固定環(10)、下固定環(11)和連接桿(12)，所述上固定環(10)固定設置于浮板(4)上，所述下固定環(11)位于上固定環(10)的下方，所述連接桿(12)設置于上固定環(10)和下固定環(11)之間。
4.根據權利要求3所述的一種生態基泛氧塘污水處理系統，其特征在于，所述連接桿(12)傾斜設置。
5.根據權利要求4所述的一種生態基泛氧塘污水處理系統，其特征在于，所述切割刀(7)為L型結構，包括豎直刀片(13)和水平刀片(14)，所述豎直刀片(13)豎直設置于轉動環(6)上，所述水平刀片(14)與豎直刀片(13)的一端固定連接。
6.根據權利要求1所述的一種生態基泛氧塘污水處理系統，其特征在于，所述沉淀池(1)內豎直設置有進水管(15)，所述過濾機構包括過濾臺(16)，所述過濾臺(16)套設于進水管(15)上，所述過濾臺(16)為多級臺階狀結構，所述過濾臺(16)位于沉淀池(1)的上方，所述過濾臺(16)的邊緣處設有過濾擋板(17)。
7.根據權利要求6所述的一種生態基泛氧塘污水處理系統，其特征在于，所述過濾臺(16)的臺階面上設有過濾孔。
8.根據權利要求7所述的一種生態基泛氧塘污水處理系統，其特征在于，所述過濾臺(16)的臺階面上的過濾孔由上至下孔徑依次減小。
9.根據權利要求1所述的一種生態基泛氧塘污水處理系統，其特征在于，所述預處理機構包括第二生態基(18)和設置于處理池(2)內的曝氣組件，所述曝氣組件位于第二生態基(18)的下方，用于向處理池(2)內提供氧氣。
10.根據權利要求9所述的一種生態基泛氧塘污水處理系統，其特征在于，所述曝氣組件包括曝氣管(19)和吹風機(20)，所述曝氣管(19)位于第二生態基(18)的下方，所述吹風機(20)和曝氣管(19)之間通過氣管相連接。
發明內容
本發明的目的在于針對上述現有技術的不足，提供一種生態基泛氧塘污水處理系統。
為解決上述問題，本發明所采取的技術方案是：
一種生態基泛氧塘污水處理系統，包括沿水流方向依次設置的沉淀池、處理池和泛氧塘，所述沉淀池上設有過濾機構，用于過濾雜質，所述處理池內設有預處理機構，用于污水預處理，所述泛氧塘內設有浮島機構；
所述浮島機構包括浮板、第一生態基和切割組件，所述浮板漂浮于水面上，多組所述第一生態基設置于浮板的底部，所述切割組件包括轉動環和切割刀，所述轉動環轉動設置于浮板的底部，所述切割刀固定設置于轉動環上，用于對水草切割。
優選地，所述轉動環的外圈設有齒牙，所述浮板的底部轉動設置有齒輪，所述齒輪和轉動環外圈的齒牙相嚙合。
優選地，所述第一生態基的外部罩設有框架，所述框架包括上固定環、下固定環和連接桿，所述上固定環固定設置于浮板上，所述下固定環位于上固定環的下方，所述連接桿設置于上固定環和下固定環之間。
優選地，所述連接桿傾斜設置。
優選地，所述切割刀為L型結構，包括豎直刀片和水平刀片，所述豎直刀片豎直設置于轉動環上，所述水平刀片與豎直刀片的一端固定連接。
優選地，所述沉淀池內豎直設置有進水管，所述過濾機構包括過濾臺，所述過濾臺套設于進水管上，所述過濾臺為多級臺階狀結構，所述過濾臺位于沉淀池的上方，所述過濾臺的邊緣處設有過濾擋板。
優選地，所述過濾臺的臺階面上設有過濾孔。
優選地，所述過濾臺的臺階面上的過濾孔由上至下孔徑依次減小。
優選地，所述預處理機構包括第二生態基和設置于處理池內的曝氣組件，所述曝氣組件位于第二生態基的下方，用于向處理池內提供氧氣。
優選地，所述曝氣組件包括曝氣管和吹風機，所述曝氣管位于第二生態基的下方，所述吹風機和曝氣管之間通過氣管相連接。
采用上述技術方案所產生的有益效果在于：
1.本發明中的切割刀在旋轉過程中可對水體中的水草進行切割，將水草切斷，使水草無法對浮島機構造成捆綁纏繞，便于浮島在水面移動，對不同水域進行污水治理；同時切割水草后能夠防止水草纏繞在第一生態基上，使第一生態基上的微生物附著面積增大，有利于對污水的處理；
2.本發明中污水從進水管排放至過濾臺上，污水沿過濾臺的臺階向下流動，污水可在過濾臺的臺階處經過多次過濾，減少污水中的雜質，使污水更加潔凈。
（發明人：李平;苑瑩瑩;侯盼苗;張亞瓊;趙樹凱;劉鵬杰;趙冬生;史新星）
