公布日：2022.04.12
申請日：2021.12.13
分類號：C02F9/14(2006.01)I
摘要

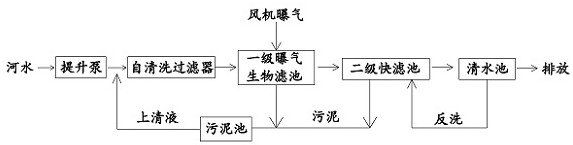

雙模生態一體化河水凈化裝置，涉及河水凈化技術領域；包括預處理池，預處理池內安裝精密過濾機、曝氣設備，精密過濾機設置進水管、布水管和分支管，分支管一端與布水管連接，另一端接入二級快濾池；二級快濾池中部安裝多功能濾料，二級快濾池內的分支管側端連接有連接管，連接管另一端接入清水池，分支管、連接管均設置閥門；曝氣生物濾池與二級快濾池的外側設有污泥池，污泥排入污泥池沉淀，污泥池與預處理池設置提升泵，污泥池上清液經提升泵再次進入預處理池。解決現有技術中雙模生態一體化河水凈水裝置作為現代河道治理旁路系統，廣泛用于河水、湖泊等水體旁路治理，運行成本高，且抗沖擊能力弱，處理效果穩定性不佳的技術問題。
權利要求書
1.雙模生態一體化河水凈化裝置，包括預處理池（1）、曝氣生物濾池（2）、二級快濾池（3）、清水池（4），其特征在于，所述預處理池（1）、曝氣生物濾池（2）、二級快濾池（3）、清水池（4）依次設置，所述預處理池（1）內安裝精密過濾機（6）、曝氣設備，精密過濾機（6）設置進水管（61）、布水管（62）和分支管（63），分支管（63）一端與布水管（62）連接，另一端接入二級快濾池（3），所述曝氣生物濾池（2）底部安裝布水管（62），所述曝氣生物濾池（2）中部安裝生物濾料（8）及曝氣管（51），所述曝氣管（51）與曝氣設備連接，所述曝氣生物濾池（2）頂部設置溢流口（7），所述曝氣生物濾池（2）分為兩個池體，且與預處理池（1）相連；所述二級快濾池（3）中部安裝多功能濾料（31），所述二級快濾池（3）內的分支管（63）側端連接有連接管（64），連接管（64）另一端接入清水池（4），所述分支管（63）、連接管（64）均設置閥門；所述曝氣生物濾池（2）與二級快濾池（3）的外側設有污泥池，污泥排入污泥池沉淀，污泥池與預處理池（1）設置提升泵，污泥池上清液經提升泵再次進入預處理池（1）。
2.如權利要求1所述的雙模生態一體化河水凈化裝置，其特征在于，所述布水管（62）上端連接有若干個長柄濾帽（621）。
3.如權利要求1所述的雙模生態一體化河水凈化裝置，其特征在于，所述曝氣設備設置兩組，曝氣設備均連接曝氣管（51），曝氣管（51）設置于曝氣生物濾池（2）內。
4.如權利要求1所述的雙模生態一體化河水凈化裝置，其特征在于，所述連接管（64）下端套設有凈水柱（9），凈水柱（9）內分層設置空腔，空腔與外界設置若干出水口（92），空腔內固定內伸板（91）將出水口（92）分隔，連接管（64）位于空腔內連接噴水管（10），噴水管（10）噴水沖擊內伸板（91）帶動凈水柱（9）旋轉，凈水柱（9）外側設有吸污塞（94）。
5.如權利要求4所述的雙模生態一體化河水凈化裝置，其特征在于，所述凈水柱（9）外側設有向內凹的安裝腔（93），吸污塞（94）螺紋設置于安裝腔（93）內。
6.如權利要求4所述的雙模生態一體化河水凈化裝置，其特征在于，所述吸污塞（94）包括安裝頭（941）、喇叭門（942）、外罩（943）和進料口（944），所述安裝頭（941）中心設有進料口（944），安裝頭（941）一側設有喇叭門（942），所述安裝頭（941）可拆卸連接有包裹喇叭門（942）的外罩（943），外罩（943）內設填充吸附劑。
7.如權利要求6所述的雙模生態一體化河水凈化裝置，其特征在于，所述安裝頭（941）外側設有螺紋口（11），所述外罩（943）外側設有與螺紋口（11）吻合的螺紋，外罩（943）與螺紋口（11）螺紋連接。
8.如權利要求6所述的雙模生態一體化河水凈化裝置，其特征在于，所述喇叭門（942）包括連接環（12）、連接網（13），連接環（12）設置多個，且連接環（12）的直徑逐級遞減，連接環（12）之間連接濾布（13）。
發明內容
本發明旨在于解決現有技術中雙模生態一體化河水凈水裝置作為現代河道治理旁路系統，廣泛用于河水、湖泊等水體旁路治理，運行成本高，且抗沖擊能力弱，處理效果穩定性不佳的技術問題。
本發明的目的與功效，由以下具體技術手段所達成：雙模生態一體化河水凈化裝置，包括預處理池、曝氣生物濾池、二級快濾池、清水池，預處理池、曝氣生物濾池、二級快濾池、清水池依次設置，預處理池內安裝精密過濾機、曝氣設備，精密過濾機設置進水管、布水管和分支管，分支管一端與布水管連接，另一端接入二級快濾池，曝氣生物濾池底部安裝布水管，曝氣生物濾池中部安裝生物濾料及曝氣管，曝氣管與曝氣設備連接，曝氣生物濾池頂部設置溢流口，曝氣生物濾池分為兩個池體，且與預處理池相連；二級快濾池中部安裝多功能濾料，二級快濾池內的分支管側端連接有連接管，連接管另一端接入清水池，分支管、連接管均設置閥門；曝氣生物濾池與二級快濾池的外側設有污泥池，污泥排入污泥池沉淀，污泥池與預處理池設置提升泵，污泥池上清液經提升泵再次進入預處理池。
優選的，布水管上端連接有若干個長柄濾帽。
優選的，曝氣設備設置兩組，曝氣設備均連接曝氣管，曝氣管設置于曝氣生物濾池內。
優選的，連接管下端套設有凈水柱，凈水柱內分層設置空腔，空腔與外界設置若干出水口，空腔內固定內伸板將出水口分隔，連接管位于空腔內連接噴水管，噴水管?chē)娝疀_擊內伸板帶動凈水柱旋轉，凈水柱外側設有吸污塞。
優選的，凈水柱外側設有向內凹的安裝腔，吸污塞螺紋設置于安裝腔內。
優選的，吸污塞包括安裝頭、喇叭門、外罩和進料口，安裝頭中心設有進料口，安裝頭一側設有喇叭門，安裝頭可拆卸連接有包裹喇叭門的外罩，外罩內設填充吸附劑。
優選的，安裝頭外側設有螺紋口，外罩外側設有與螺紋口吻合的螺紋，外罩與螺紋口螺紋連接。
優選的，喇叭門包括連接環、連接網，連接環設置多個，且連接環的直徑逐級遞減，連接環之間連接濾布。
有益效果：
1、兩種模式運行，水量較小時穩定運行，出水水質較好，降雨或水量較大時切換模式，增大處理量，抗沖擊能力強。
2、選用輕質填料，比表面積大，為微生物生長提供足夠的附著面積，提高單位空間內微生物濃度，提高處理體積和處理能力。
3、持續曝氣增氧，增加水體溶解氧濃度，利用曝氣攪拌水體形成紊流，提高水體與微生物膜接觸效率。
4、水通過進料口進入喇叭門，后進入外罩，通過外罩的吸附劑進行吸附雜質，且雜質不易從喇叭門跑出，噴水管?chē)娝疀_擊內伸板帶動凈水柱旋轉，使得清水池內達到除污的效果。
（發明人：楊亞楠;周宗玉;侯中林;姚佳琦）
