公布日：2022.04.12
申請日：2021.12.20
分類號：B02C4/02(2006.01)I;B02C4/30(2006.01)I;B02C13/18(2006.01)I;B02C21/00(2006.01)I;B02C23/10(2006.01)I
摘要
本發明涉及污泥脫水機技術領域，尤其涉及一種脫水效果好污泥脫水機用干泥處理設備，包括處理箱，所述處理箱的兩側均設置有豎板，且兩個豎板相對一側外壁均開設有開口，所述開口的兩側內壁均開設有限位槽，且兩個限位槽的內壁均滑動連接有滑塊，兩個所述滑塊相對一側外壁固定有同一個安置塊，且兩個安置塊相對一側外壁均通過連接有轉軸。本發明粉碎部件可對干泥進行粉碎，然后四個電動伸縮桿運行通過兩個連接板和四個連接桿不斷帶動篩網與兩個支撐塊接觸產生振動，從而對粉碎后的干泥進行篩選，篩選后的干泥落入處理箱底部時，第一電機可帶動驅動軸上的多個攪拌桿對其進行打散，避免其再次結成大塊干泥。
權利要求書

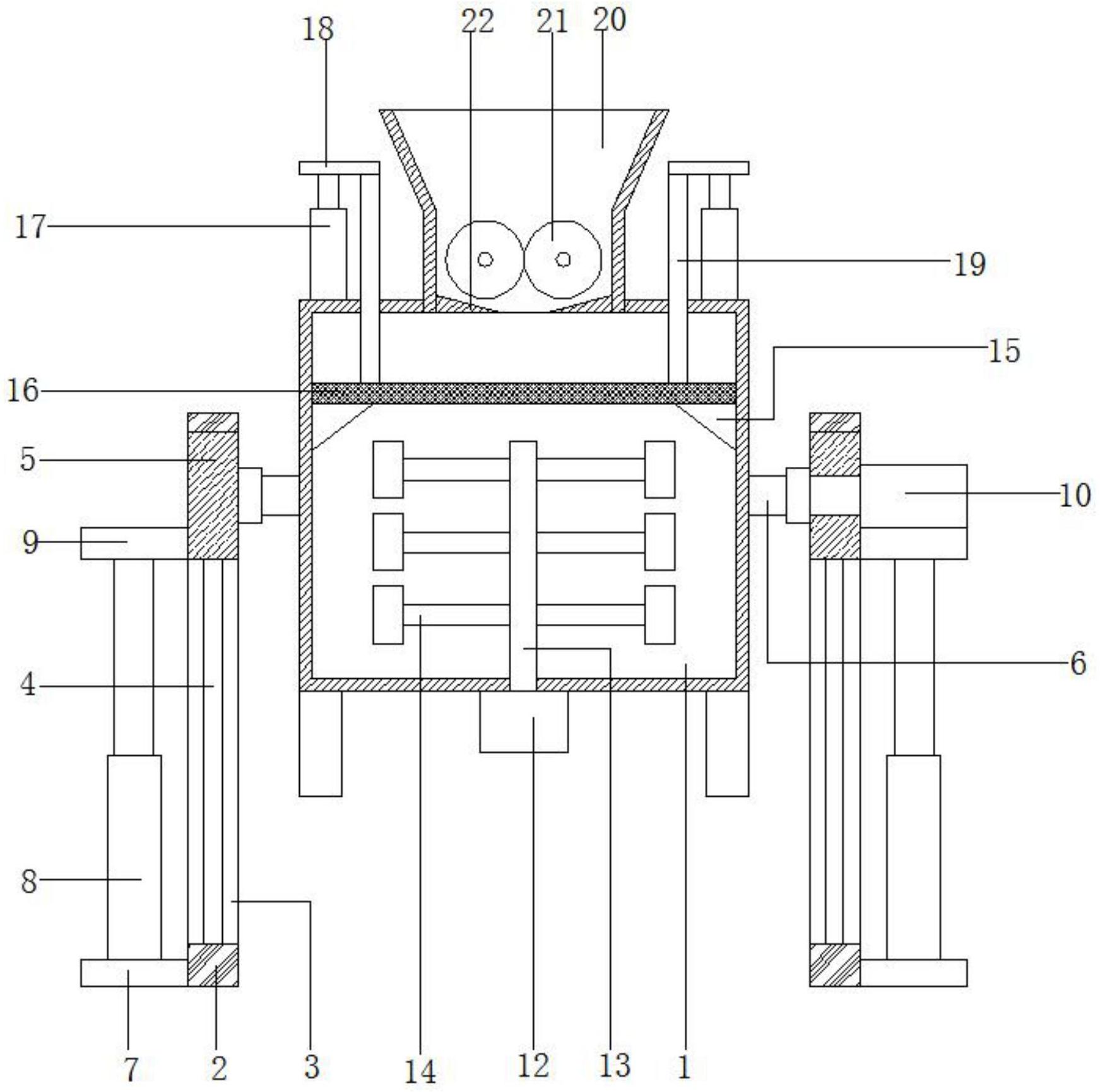

1.一種脫水效果好污泥脫水機用干泥處理設備，包括處理箱(1)，其特征在于，所述處理箱(1)的兩側均設置有豎板(2)，且兩個豎板(2)相對一側外壁均開設有開口(3)，所述開口(3)的兩側內壁均開設有限位槽(4)，且兩個限位槽(4)的內壁均滑動連接有滑塊，兩個所述滑塊相對一側外壁固定有同一個安置塊(5)，且兩個安置塊(5)相對一側外壁均通過連接有轉軸(6)，兩個所述轉軸(6)相對一端均與處理箱(1)固定連接；兩個所述豎板(2)的一側外壁底部固定有底板(7)，且底板(7)的頂部外壁固定有氣缸(8)，所述氣缸(8)的活塞桿頂端固定有頂板(9)，且頂板(9)與安置塊(5)固定連接，其中一個所述安置塊(5)的一側外壁固定有伺服電機(10)，且其中一個轉軸(6)貫穿其中一個安置塊(5)與伺服電機(10)的輸出端連接，所述處理箱(1)的底部外壁中部固定有第一電機(12)，且第一電機(12)的輸出端固定有驅動軸(13)，所述驅動軸(13)延伸至處理箱(1)，且驅動軸(13)的外壁固定有等距離分布的攪拌桿(14)；處理箱(1)的頂部外壁中部開設有進口，且進口的內壁固定有粉碎部件，所述處理箱(1)的兩側內壁中上部均固定有支撐塊(15)，且兩個支撐塊(15)的頂部放置有同一個篩網(16)，所述處理箱(1)的頂部外壁兩側均固定有兩個對稱分布的電動伸縮桿(17)，且兩個電動伸縮桿(17)的活塞桿頂端固定有同一個連接板(18)，所述連接板(18)的底部外壁固定有兩個對稱分布的連接桿(19)，且連接桿(19)延伸至處理箱(1)的內部與篩網(16)固定連接。
2.根據權利要求1所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述粉碎部件包括進料斗(20)，且進料斗(20)固定于進口的內壁，進料斗(20)的兩邊內壁均通過軸承連接有兩個對稱分布的粉碎輥(21)，且進料斗(20)的一邊外壁固定有兩個對稱分布的第二電機(11)，粉碎輥(21)其中一端中心軸貫穿進料斗(20)與第二電機(11)的輸出端相連接。
3.根據權利要求1所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述處理箱(1)的正面外壁頂部開設有第一出口，且第一出口的內壁卡接有第一密封板(23)，第一密封板(23)通過螺栓與處理箱(1)固定連接。
4.根據權利要求1所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述處理箱(1)的正面外壁底部開設有第二出口，且第二出口的內壁卡接有第二密封板(24)，第二密封板(24)通過螺栓與處理箱(1)固定連接。
5.根據權利要求1所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述篩網(16)與處理箱(1)的內壁形成滑動配合，且篩網(16)的規格與處理箱(1)的規格相適配。
6.根據權利要求2所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述進料斗(20)的兩側內壁底部均固定有引流塊(22)，且安置塊(5)與開口(3)的內壁形成滑動配合。
7.根據權利要求1所述的一種脫水效果好污泥脫水機用干泥處理設備，其特征在于，所述伺服電機(10)、氣缸(8)、第一電機(12)、第二電機(11)和電動伸縮桿(17)均通過導線連接有開關，且開關通過導線連接有微處理器。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種脫水效果好污泥脫水機用干泥處理設備。
為了實現上述目的，本發明采用了如下技術方案：
一種脫水效果好污泥脫水機用干泥處理設備，包括處理箱，所述處理箱的兩側均設置有豎板，且兩個豎板相對一側外壁均開設有開口，所述開口的兩側內壁均開設有限位槽，且兩個限位槽的內壁均滑動連接有滑塊，兩個所述滑塊相對一側外壁固定有同一個安置塊，且兩個安置塊相對一側外壁均通過連接有轉軸，兩個所述轉軸相對一端均與處理箱固定連接；
兩個所述豎板的一側外壁底部固定有底板，且底板的頂部外壁固定有氣缸，所述氣缸的活塞桿頂端固定有頂板，且頂板與安置塊固定連接，其中一個所述安置塊的一側外壁固定有伺服電機，且其中一個轉軸貫穿其中一個安置塊與伺服電機的輸出端連接，所述處理箱的底部外壁中部固定有第一電機，且第一電機的輸出端固定有驅動軸，所述驅動軸延伸至處理箱，且驅動軸的外壁固定有等距離分布的攪拌桿；
處理箱的頂部外壁中部開設有進口，且進口的內壁固定有粉碎部件，所述處理箱的兩側內壁中上部均固定有支撐塊，且兩個支撐塊的頂部放置有同一個篩網，所述處理箱的頂部外壁兩側均固定有兩個對稱分布的電動伸縮桿，且兩個電動伸縮桿的活塞桿頂端固定有同一個連接板，所述連接板的底部外壁固定有兩個對稱分布的連接桿，且連接桿延伸至處理箱的內部與篩網固定連接。
優選的，所述粉碎部件包括進料斗，且進料斗固定于進口的內壁，進料斗的兩邊內壁均通過軸承連接有兩個對稱分布的粉碎輥，且進料斗的一邊外壁固定有兩個對稱分布的第二電機，粉碎輥其中一端中心軸貫穿進料斗與第二電機的輸出端相連接。
優選的，所述處理箱的正面外壁頂部開設有第一出口，且第一出口的內壁卡接有第一密封板，第一密封板通過螺栓與處理箱固定連接。
優選的，所述處理箱的正面外壁底部開設有第二出口，且第二出口的內壁卡接有第二密封板，第二密封板通過螺栓與處理箱固定連接。
優選的，所述篩網與處理箱的內壁形成滑動配合，且篩網的規格與處理箱的規格相適配。
優選的，所述進料斗的兩側內壁底部均固定有引流塊，且安置塊與開口的內壁形成滑動配合。
優選的，所述伺服電機、氣缸、第一電機、第二電機和電動伸縮桿均通過導線連接有開關，且開關通過導線連接有微處理器。
本發明的有益效果為：
1、本脫水效果好污泥脫水機用干泥處理設備，粉碎部件可對干泥進行粉碎，然后四個電動伸縮桿運行通過兩個連接板和四個連接桿不斷帶動篩網與兩個支撐塊接觸產生振動，從而對粉碎后的干泥進行篩選，篩選后的干泥落入處理箱底部時，第一電機可帶動驅動軸上的多個攪拌桿對其進行打散，避免其再次結成大塊干泥；
2、本脫水效果好污泥脫水機用干泥處理設備，取出第一密封板上的螺栓，然后伺服電機運行通過兩個轉軸可帶動處理箱傾斜，從而便于處理篩網上的干泥，然后取出第二密封板上的螺栓，即可將處理箱底部干泥排出，實現對干泥分類的同時便于排出干泥。
（發明人：陳向農）
