公布日：2023.04.28
申請日：2022.10.26
分類號：C02F9/00(2023.01)I;C22B47/00(2006.01)I;C22B7/00(2006.01)I;C02F101/20(2006.01)N;C02F103/10(2006.01)N;C02F1/42(2023.01)N;C02F1/58(2023.01)N
摘要
本發明公開了一種可資源化的深床離子酸性礦山廢水處理系統及方法，屬于環境工程技術領域，其系統包括鐵回收單元、錳回收單元和深度處理單元，所述鐵回收單元與所述錳回收單元連接，所述錳回收單元與所述深度處理單元連接；通過礦山廢水的處理，低成本生產出氫氧化鐵和氫氧化錳，不僅將廢水變廢為寶和減少二次污染，而且保護了生態環境，具有運行費用低、處理效率高、出水穩定、操作簡單、工藝設備要求低等特點，而且得到的氫氧化鐵和氫氧化錳結晶細小、顆粒柔軟、較易研磨，可以用作重金屬治理藥劑、水處理藥劑、礦物涂料以及其它鐵錳相關制劑的原料，與現有技術比較起來本發明可回收獲得氫氧化鐵和氫氧化錳，同時處理了礦涌水的污染問題。
權利要求書
1.一種可資源化的深床離子酸性礦山廢水處理系統，其特征在于：包括鐵回收單元、錳回收單元和深度處理單元，所述鐵回收單元與所述錳回收單元連接，所述錳回收單元與所述深度處理單元連接。
2.根據權利要求1所述的可資源化的深床離子酸性礦山廢水處理系統，其特征在于：所述鐵回收單元包括調節池，所述調節池與離子反應器連通，所述離子反應器與第一污泥暫存池連通，所述第一污泥暫存池還與所述調節池連通。
3.根據權利要求2所述的可資源化的深床離子酸性礦山廢水處理系統，其特征在于：所述離子反應器內安裝有反應組件，所述反應組件包括吸附結晶填料、支架和連接裝置，所述吸附結晶填料的直徑為150mm。
4.根據權利要求2所述的可資源化的深床離子酸性礦山廢水處理系統，其特征在于：所述錳回收單元包括泥水分離器，所述泥水分離器與所述離子反應器連通，所述泥水分離器還與第二污泥暫存池連通，所述第二污泥暫存池與所述調節池連通。
5.根據權利要求4所述的可資源化的深床離子酸性礦山廢水處理系統，其特征在于：所述泥水分離器包括池體和分離模塊，所述分離模塊包括過濾布料、支架和連接件，所述過濾布料的孔徑為5000-8000目。
6.根據權利要求4所述的可資源化的深床離子酸性礦山廢水處理系統，其特征在于：所述深度處理單元包括一級深床離子交換反應器和二級深床離子交換反應器，所述一級深床離子交換反應器與所述泥水分離器連通，所述二級深床離子交換反應器與所述一級深床離子交換反應器連通，所述一級深床離子交換反應器和所述二級深床離子交換反應器內均設有反應填料模塊。
7.一種可資源化的深床離子酸性礦山廢水處理方法，其特征在于：包括以下步驟：S1.將需要處理的酸性礦山廢水通過管渠引至調節池，常溫下加入調節藥劑并攪拌混合，調節pH至4.0-5.0；S2.將調節后的廢水引入離子反應器，經離子反應器的誘導結晶反應，使Fe3+形成氫氧化鐵結晶沉淀物，反應時間為3-4h，上清液流入泥水分離器，沉淀物進入第一污泥暫存池；S3.廢水進入泥水分離器前端將pH調節至9.0，形成錳的氫氧化物沉淀，通過分離模塊去除沉淀顆粒物，沉淀分離時間為2-3h，上清液流入一級深床離子交換反應器，沉淀物進入第二污泥暫存池；S4.廢水進入一級深床離子交換反應器與反應填料模塊接觸后發生中和、離子交換作用，調節廢水pH和進一步去除廢水中鐵、錳金屬離子，控制反應時間不低于3h；S5.廢水進入二級深床離子交換反應器與反應填料模塊接觸后發生催化氧化、過濾、吸附作用，進一步去除廢水中其它金屬離子，控制反應時間不低于4h；S6.二級深床離子交換反應器出水通過管渠排入受納水體。
8.根據權利要求7所述的可資源化的深床離子酸性礦山廢水處理方法，其特征在于：所述調節藥劑采用氫氧化鈉、氫氧化鈣或氧化劑。
9.根據權利要求7所述的可資源化的深床離子酸性礦山廢水處理方法，其特征在于：所述反應填料模塊中元素構成為Ca、Mn、Si、Fe、S、Mg、O或Fe、Mn、Si、Al、O、H或Si、Fe、Al、Ca、O。
10.根據權利要求7所述的可資源化的深床離子酸性礦山廢水處理方法，其特征在于：還包括：S7.將第一污泥暫存池和第一污泥暫存池中的泥水混合物通過濾布過濾，上清液回流至調節池，底泥自然沉淀于池底停留24h后將其抽出置入脫水機，脫水后分別形成含水率80％的氫氧化鐵沉淀物和氫氧化錳沉淀物；經過進一步的晾曬后得到含水率50％-60％的氫氧化鐵和氫氧化錳，并進行粉碎、裝袋形成袋裝的氫氧化鐵粉劑和氫氧化錳粉劑。
發明內容
本發明的目的是提供一種可資源化的深床離子酸性礦山廢水處理系統及方法，以解決上述現有酸性礦山廢水處理運行成本高、難以維持穩定處理達標的問題。
為實現上述目的，本發明提供了如下方案：

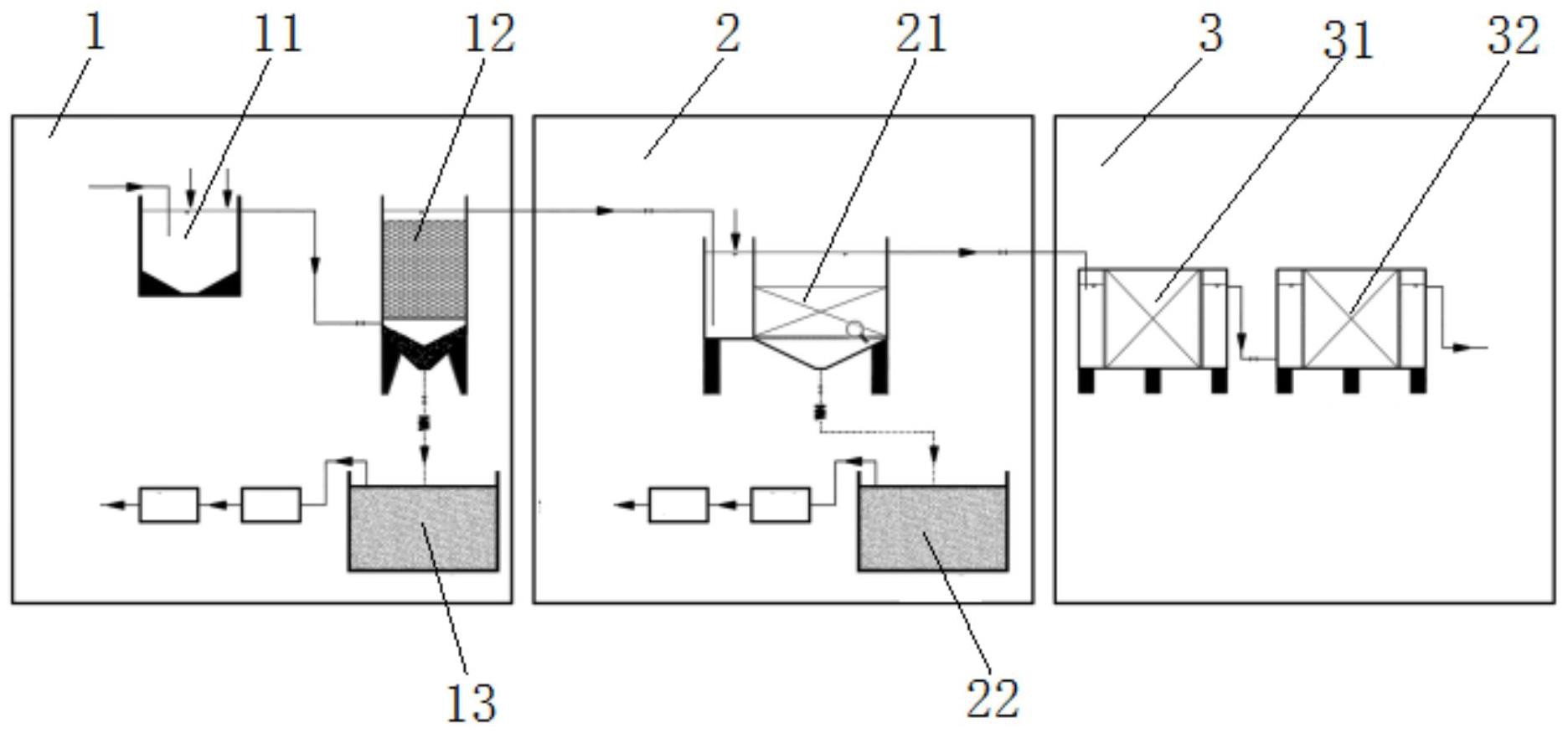

本發明提供一種可資源化的深床離子酸性礦山廢水處理系統，包括鐵回收單元、錳回收單元和深度處理單元，所述鐵回收單元與所述錳回收單元連接，所述錳回收單元與所述深度處理單元連接。
優選地，所述鐵回收單元包括調節池，所述調節池與離子反應器連通，所述離子反應器與第一污泥暫存池連通，所述第一污泥暫存池還與所述調節池連通。
優選地，所述離子反應器內安裝有反應組件，所述反應組件包括吸附結晶填料、支架和連接裝置，所述吸附結晶填料的直徑為150mm。
優選地，所述錳回收單元包括泥水分離器，所述泥水分離器與所述離子反應器連通，所述泥水分離器還與第二污泥暫存池連通，所述第二污泥暫存池與所述調節池連通。
優選地，所述泥水分離器包括池體和分離模塊，所述分離模塊包括過濾布料、支架和連接件，所述過濾布料的孔徑為5000-8000目。
優選地，所述深度處理單元包括一級深床離子交換反應器和二級深床離子交換反應器，所述一級深床離子交換反應器與所述泥水分離器連通，所述二級深床離子交換反應器與所述一級深床離子交換反應器連通，所述一級深床離子交換反應器和所述二級深床離子交換反應器內均設有反應填料模塊。
本發明還提供一種可資源化的深床離子酸性礦山廢水處理方法，包括以下步驟：
S1.將需要處理的酸性礦山廢水通過管渠引至調節池，常溫下加入調節藥劑并攪拌混合，調節pH至4.0-5.0；
S2.將調節后的廢水引入離子反應器，經離子反應器的誘導結晶反應，使Fe3+形成氫氧化鐵結晶沉淀物，反應時間為3-4h，上清液流入泥水分離器，沉淀物進入第一污泥暫存池；
S3.廢水進入泥水分離器前端將pH調節至9.0，形成錳的氫氧化物沉淀，通過分離模塊去除沉淀顆粒物，沉淀分離時間為2-3h，上清液流入一級深床離子交換反應器，沉淀物進入第二污泥暫存池；
S4.廢水進入一級深床離子交換反應器與反應填料模塊接觸后發生中和、離子交換作用，調節廢水pH和進一步去除廢水中鐵、錳金屬離子，控制反應時間不低于3h；
S5.廢水進入二級深床離子交換反應器與反應填料模塊接觸后發生催化氧化、過濾、吸附作用，進一步去除廢水中其它金屬離子，控制反應時間不低于4h；
S6.二級深床離子交換反應器出水通過管渠排入受納水體。
優選地，所述調節藥劑采用氫氧化鈉、氫氧化鈣或氧化劑。
優選地，所述反應填料模塊中元素構成為Ca、Mn、Si、Fe、S、Mg、O或Fe、Mn、Si、Al、O、H或Si、Fe、Al、Ca、O。
優選地，還包括：
S7.將第一污泥暫存池和第一污泥暫存池中的泥水混合物通過濾布過濾，上清液回流至調節池，底泥自然沉淀于池底停留24h后將其抽出置入脫水機，脫水后分別形成含水率80％的氫氧化鐵沉淀物和氫氧化錳沉淀物；經過進一步的晾曬后得到含水率50％-60％的氫氧化鐵和氫氧化錳，并進行粉碎、裝袋形成袋裝的氫氧化鐵粉劑和氫氧化錳粉劑。
本發明相對于現有技術取得了以下有益技術效果：
現有礦山廢水的處理，尤其是關閉金屬礦山廢水的處理，主要問題在于添加大量中和藥劑，產生大量污泥需要處置，使廢水處理運營成本大大增加。同時廢水中含有大量鐵錳離子，常規處理無法對其進行有效利用，造成了資源的浪費。
針對現有礦山廢水處理技術中存在的問題，本發明提出了一種處理酸性礦山廢水的新方法，通過加入堿液調節pH、氧化劑氧化、沉淀過濾后濾餅風干，對鐵錳進行沉淀回收，可以有效降低廢水處理的運營成本�；厥砧F錳之后的廢水金屬離子含量降低，pH得到調節，減少了污泥產生量，在后續處理中成本也得到了大幅降低。
本發明的目的是通過礦山廢水的處理，低成本生產出氫氧化鐵和氫氧化錳，不僅將廢水變廢為寶和減少二次污染，而且保護了生態環境。該方法具有運行費用低、處理效率高、出水穩定、操作簡單、工藝設備要求低等特點，而且得到的氫氧化鐵和氫氧化錳結晶細小、顆粒柔軟、較易研磨，可以用作重金屬治理藥劑、水處理藥劑、礦物涂料以及其它鐵錳相關制劑的原料。與現有技術比較起來本發明可回收獲得氫氧化鐵和氫氧化錳，同時處理了礦涌水的污染問題。
（發明人：肖偉;馬德云;楊峰;張鳳英;董杰;胡軍;付秋峰;劉少杰）
