公布日：2023.12.26
申請日：2023.09.28
分類號：C02F1/00(2023.01)I;C02F11/125(2019.01)I
摘要
本發明涉及污水處理領域，具體涉及一種污水處理清淤設備，包括底部設置為斜坡?tīng)畹奈鬯�、用于對污水池底部表面淤泥進行集中的收集機構和用于對集中后的淤泥進行脫水排出的脫水機構，所述污水池的內部斜坡末端開設有收集槽，所述脫水機構固設在所述收集槽內，所述收集機構包括用于設置在污水池進水口的沖刷驅動組件和用于對污水池底部斜坡表面淤泥進行推動的推泥組件，所述沖刷驅動組件包括兩個固定設置于污水池一端上部的固定架，兩個所述固定架之間轉動設置有轉軸。本發明整個淤泥收集利用進水口的水流沖擊力進行驅動，收集過程更加的節能，同時能夠在污水池不停止工作的情況下將淤泥脫水排出，使用更加的方便高效。
權利要求書

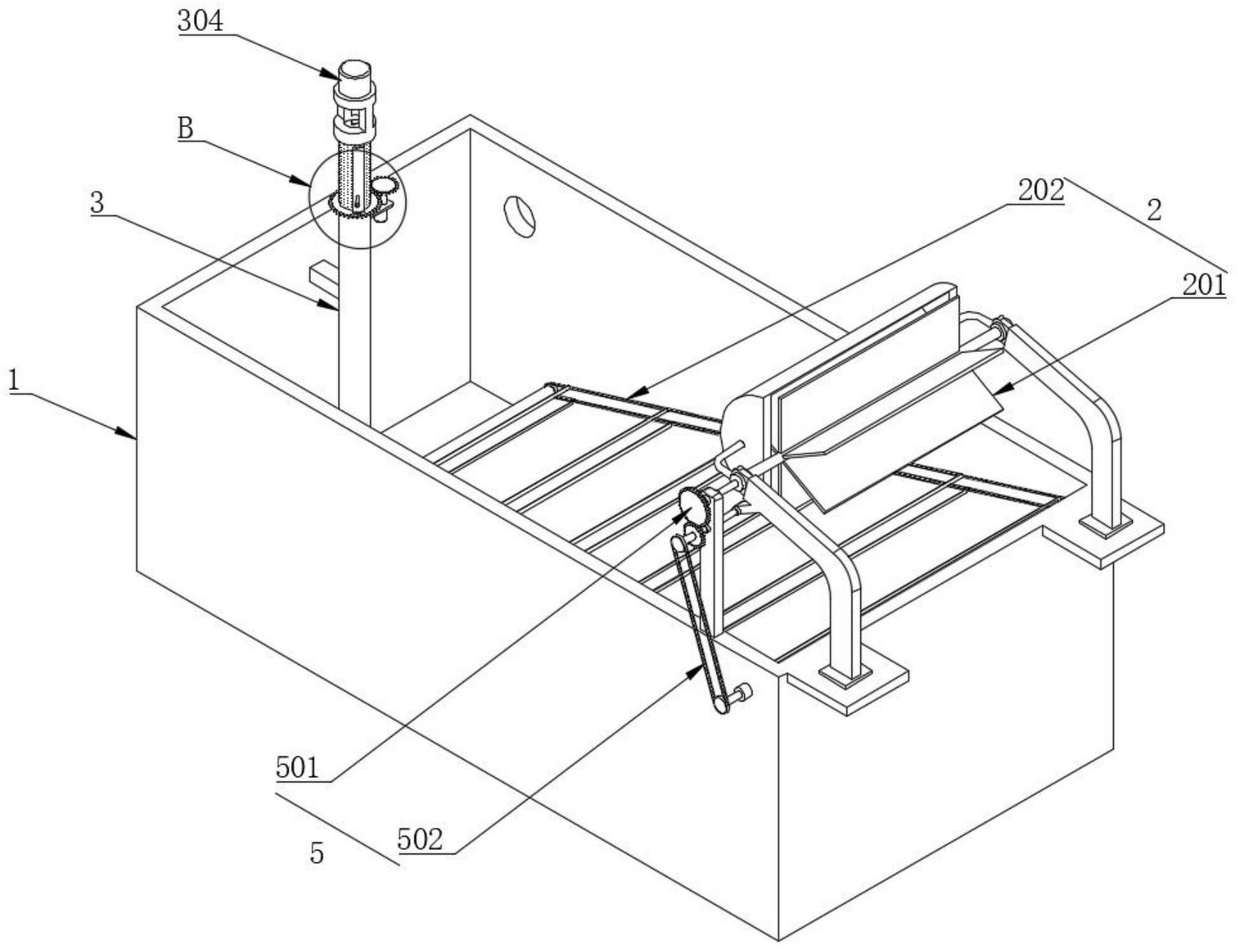

1.一種污水處理清淤設備，包括底部設置為斜坡?tīng)畹奈鬯?/span>(1)、用于對污水池(1)底部表面淤泥進行集中的收集機構(2)和用于對集中后的淤泥進行脫水排出的脫水機構(3)，其特征在于：所述污水池(1)的內部斜坡末端開設有收集槽(4)，所述脫水機構(3)固設在所述收集槽(4)內；所述收集機構(2)包括用于設置在污水池(1)進水口的沖刷驅動組件(201)和用于對污水池(1)底部斜坡表面淤泥進行推動的推泥組件(202)，所述沖刷驅動組件(201)包括兩個固定設置于污水池(1)一端上部的固定架(2011)，兩個所述固定架(2011)之間轉動設置有轉軸，所述轉軸的表面固設有四個沖刷板(2012)，且兩個所述固定架(2011)上還固設有弧形罩(2013)，所述沖刷板(2012)轉動設置在弧形罩(2013)內，所述推泥組件(202)設置在所述污水池(1)的底端內部，且所述推泥組件(202)與所述沖刷驅動組件(201)之間設置有聯動組件(5)。
2.根據權利要求1所述的一種污水處理清淤設備，其特征在于：所述推泥組件(202)包括兩個轉動輥(2021)，兩個所述轉動輥(2021)轉動設置在所述污水池(1)的內部?jì)啥�，所述轉動輥(2021)的兩端均設置有鏈輪一，同一側的兩個轉動輥(2021)上的鏈輪一之間套設有傳動鏈條一，對應的兩個鏈輪一和傳動鏈條之間組成鏈輪傳動組一(2022)，且兩個所述傳動鏈條一之間固設有若干個刮板(2023)，若干個所述刮板(2023)沿傳動鏈條一呈線性分布。
3.根據權利要求2所述的一種污水處理清淤設備，其特征在于：所述聯動組件(5)包括一個齒輪組一(501)和一個鏈輪傳動組二(502)，所述固定架(2011)上轉動設置有兩個連接軸一，所述齒輪組一(501)包括兩個直徑大小不同的兩個齒輪一，兩個所述齒輪一分別與兩個所述連接軸一的一端固接，且其中一個所述連接軸一的一端與所述轉軸的一端連接，所述鏈輪傳動組二(502)包括兩個鏈輪二，所述污水池(1)的一側轉動設置有連接軸二，所述連接軸二的一端與所述轉動輥(2021)的一端連接，兩個所述鏈輪二分別固設在所述連接軸二的另外一端與一個所述連接軸一的一端，兩個所述鏈輪二之間套設有傳動鏈條二。
4.根據權利要求3所述的一種污水處理清淤設備，其特征在于：所述鏈輪傳動組件一、所述鏈輪傳動組件二和刮板(2023)均采用不銹鋼材質制成。
5.根據權利要求1所述的一種污水處理清淤設備，其特征在于：所述脫水機構(3)包括提升管(301)，所述提升管(301)固設在所述收集槽(4)內，所述提升管(301)的上端內部設置有脫水區(302)，所述提升管(301)的內部轉動設置有提升軸，所述提升軸的表面設置有若干個螺旋輸送葉片(303)，所述提升管(301)的上端設置有驅動電機(304)，所述驅動電機(304)的輸出軸與所述提升軸的上端連接。
6.根據權利要求5所述的一種污水處理清淤設備，其特征在于：所述脫水區(302)的內壁設置為下寬上窄的圓錐狀，且所述位于脫水區(302)內的螺旋輸送葉片(303)葉徑從下到上依次縮小，且所述脫水區(302)的表面開設有若干個與外部連通的濾水孔。
7.根據權利要求6所述的一種污水處理清淤設備，其特征在于：所述提升管(301)的上端表面設置有齒輪組二(6)，所述齒輪組二(6)包括兩個直徑大小不同的齒輪二，一個所述齒輪二轉動設置在所述提升管(301)上，該所述齒輪二上固接有一側帶有若干個噴頭的沖洗板(7)，所述沖洗板(7)的另外一側外接有供水軟管(8)，所述提升管(301)的表面固設有旋轉電機(9)，所述旋轉電機(9)的輸出軸與另外一個齒輪二連接，兩個齒輪二轉動配合。
8.根據權利要求7所述的一種污水處理清淤設備，其特征在于：所述提升管(301)的上端外壁上開設有兩個出料口(10)。
發明內容
為解決上述技術問題，本發明提供了如下技術方案：一種污水處理清淤設備，包括底部設置為斜坡?tīng)畹奈鬯�、用于對污水池底部表面淤泥進行集中的收集機構和用于對集中后的淤泥進行脫水排出的脫水機構，所述污水池的內部斜坡末端開設有收集槽，所述脫水機構固設在所述收集槽內，所述收集機構包括用于設置在污水池進水口的沖刷驅動組件和用于對污水池底部斜坡表面淤泥進行推動的推泥組件，所述沖刷驅動組件包括兩個固定設置于污水池一端上部的固定架，兩個所述固定架之間轉動設置有轉軸，所述轉軸的表面固設有四個沖刷板，且兩個所述固定架上還固設有弧形罩，所述沖刷板轉動設置在弧形罩內，所述推泥組件設置在所述污水池的底端內部，且所述推泥組件與所述沖刷驅動組件之間設置有聯動組件。
優選的，所述推泥組件包括兩個轉動輥，兩個所述轉動輥轉動設置在所述污水池的內部?jì)啥�，所述轉動輥的兩端均設置有鏈輪一，同一側的兩個轉動輥上的鏈輪一之間套設有傳動鏈條一，對應的兩個鏈輪一和傳動鏈條之間組成鏈輪傳動組一，且兩個所述傳動鏈條一之間固設有若干個刮板，若干個所述刮板沿傳動鏈條一呈線性分布。
優選的，所述聯動組件包括一個齒輪組一和一個鏈輪傳動組二，所述固定架上轉動設置有兩個連接軸一，所述齒輪組一包括兩個直徑大小不同的兩個齒輪一，兩個所述齒輪一分別與兩個所述連接軸一的一端固接，且其中一個所述連接軸一的一端與所述轉軸的一端連接，所述鏈輪傳動組二包括兩個鏈輪二，所述污水池的一側轉動設置有連接軸二，所述連接軸二的一端與所述轉動輥的一端連接，兩個所述鏈輪二分別固設在所述連接軸二的另外一端與一個所述連接軸一的一端，兩個所述鏈輪二之間套設有傳動鏈條二。
優選的，所述鏈輪傳動組件一、所述鏈輪傳動組件二和刮板均采用不銹鋼材質制成。
優選的，所述脫水機構包括提升管，所述提升管固設在所述收集槽內，所述提升管的上端內部設置有脫水區，所述提升管的內部轉動設置有提升軸，所述提升軸的表面設置有若干個螺旋輸送葉片，所述提升管的上端設置有驅動電機，所述驅動電機的輸出軸與所述提升軸的上端連接。
優選的，所述脫水區的內壁設置為下寬上窄的圓錐狀，且所述位于脫水區內的螺旋輸送葉片葉徑從下到上依次縮小，且所述脫水區的表面開設有若干個與外部連通的濾水孔。
優選的，所述提升管的上端表面設置有齒輪組二，所述齒輪組二包括兩個直徑大小不同的齒輪二，一個所述齒輪二轉動設置在所述提升管上，該所述齒輪二上固接有一側帶有若干個噴頭的沖洗板，所述沖洗板的另外一側外接有供水軟管，所述提升管的表面固設有旋轉電機，所述旋轉電機的輸出軸與另外一個齒輪二連接，兩個齒輪二轉動配合。
優選的，所述提升管的上端外壁上開設有兩個出料口。
借由上述技術方案，本發明提供了一種污水處理清淤設備，至少具備以下
有益效果：
1、該一種污水處理清淤設備，設置內部為斜坡?tīng)畹奈鬯�、固定架、轉軸、沖刷板、弧形罩、推泥組件和聯動組件，不僅能夠借助污水在排入到污水池內的沖擊力驅動聯動轉軸轉動，配合聯動組件驅動推泥組件在污水池底部的斜坡上進行循環推泥，將污水池底部的污泥推入到收集槽內收集，同時沖刷板和弧形罩的設置還能夠降低污水進入到污水池內對污水池內的擾動，提高了污水池內污泥和雜質的沉降效率。
2、該一種污水處理清淤設備，還設置提升管、脫水區、提升軸、螺旋輸送葉片、驅動電機、沖洗板、齒輪組二和旋轉電機，能夠在污水池不停止工作的情況下對污水池內的淤泥進行抽出并脫水，同時還具有反沖洗功能，能夠定期對脫水區進行沖洗，避免濾水孔堵塞影響污泥脫水效果。
（發明人：孫勇;劉凱;程坤;程枝梅;陳琳）
