公布日：2022.04.12
申請日：2021.12.28
分類號：C02F3/28(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種自氧反硝化脫氮的纖維鏈式懸浮球及其制作方法，包括用自氧反硝化脫氮材料制成的實心球體和懸浮球體，以及具有較強污泥附著力的束狀纖維體和聚苯乙烯泡沫塑料；所述實心球體下沉通過束狀纖維體牽拽懸浮球體懸浮于污水中，使得束狀纖維體能夠豎于水中，利于束狀纖維體對污泥的附著，所形成的鏈式整體在污水處理設施中投放操作簡單，易于拖拽觀察；自氧反硝化脫氮材料制成的實心球體和懸浮球體能有效地強化COD的去除，強化總磷的去除，強化硝態氮的反硝化速濾，減少碳源的投加量，有效降低運行成本。
權利要求書
1.一種自養反硝化脫氮的纖維鏈式懸浮球，其特征在于：包括用自養反硝化脫氮材料制成的實心球體（1）和懸浮球體（3）、以及具有較強污泥附著力的束狀纖維體（2）和聚苯乙烯泡沫塑料（5）；若干根所述束狀纖維體（2）的兩端分別置于實心球體（1）和懸浮球體（3）的球體表面，形成鏈式整體；所述懸浮球體（3）內置有產生浮力的聚苯乙烯泡沫塑料（5）；所述實心球體（1）和懸浮球體（3）的球體上置有若干氣孔（4）；所述自養反硝化脫氮材料包括鐵粉、碳粉、硫磺粉、鎂粉、鉀粉、鈣粉、微量元素和粘合劑，所述微量元素包括鋅、銅、硅和碘；所述自養反硝化脫氮的纖維鏈式懸浮球的制作方法包括以下步驟：S1組分調配混合：按照各組分進行混合攪拌，形成混合料，攪拌均勻后倒入模具；S2實心球體倒模：制作兩個對稱的半球形模具，且半球形模具內壁上置有若干氣孔針，將混合料倒入兩個半球形模具，同時將若干根束狀纖維體的一端放置于半球形模具內的混合料中，兩個半球形模具對稱緊扣，靜置1小時后打開兩個半球形模具，同時拔出插入球體的氣孔針，球體表面形成若干個氣孔；S3懸浮球體倒模：根據步驟S2，將若干根束狀纖維體的另一端放置在懸浮球體的兩個內置氣孔針的半球形模具內，并將混合料倒入兩個半球形模具內，同時將聚苯乙烯泡沫塑料置于其中一個半球形模具內，兩個半球形模具對稱緊扣，靜置1小時后打開兩個半球形模具，同時拔出插入球體的氣孔針，球體表面形成若干個氣孔；S4球體干燥：將脫模后的實心球體和懸浮球體放在烘干箱中進行干燥處理，干燥溫度為40度，干燥10分鐘后即為成品。
2.根據權利要求1所述的一種自養反硝化脫氮的纖維鏈式懸浮球，其特征在于：所述自養反硝化脫氮材料包括以下重量份的組分：鐵粉21-25份、碳粉22-27份、硫磺粉32-38份、鎂粉2.5-5.5份、鉀粉1-3份、鈣粉3.5-5.5份、微量元素0.8-1.2份和粘合劑2-6份；其中微量元素組分包括鋅0.2-0.3份、銅0.2-0.3份、硅0.2-0.3份和碘0.2-0.3份。
發明內容
為了實現上述目的，本發明提供了一種自養反硝化脫氮的纖維鏈式懸浮球及其制作方法，通過具有較強污泥附著力的束狀纖維體吸附污泥，抑制水力阻塞使兩端的自養反硝化脫氮材料制成的實心球體和懸浮球體能夠對污水進行脫氮處理。
本發明提供如下技術方案：

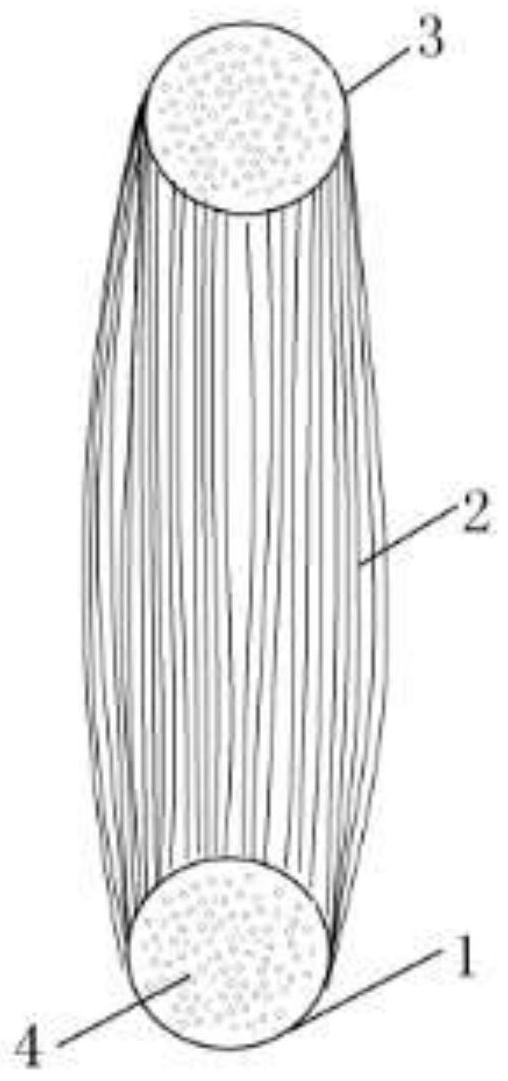

一種自養反硝化脫氮的纖維鏈式懸浮球，包括實心球體、懸浮球體、束狀纖維體、氣孔和聚苯乙烯泡沫塑料；
若干根所述束狀纖維體的兩端分別置于實心球體和懸浮球體的球體表面，形成鏈式整體；
所述懸浮球體內置有聚苯乙烯泡沫塑料；
所述實心球體和懸浮球體的球體上置有若干氣孔。
所述實心球體和懸浮球體本體均由自養反硝化脫氮材料混合制成，所述自養反硝化脫氮材料包括鐵粉、碳粉、硫磺粉、鎂粉、鉀粉、鈣粉、微量元素和粘合劑。
進一步地，所述自養反硝化脫氮材料包括以下重量份的組分：
鐵粉21-25份、碳粉22-27份、硫磺粉32-38份、鎂粉2.5-5.5份、鉀粉1-3份、鈣粉3.5-5.5份、微量元素0.8-1.2份和粘合劑2-6份；
其中微量元素組分包括鋅0.2-0.3份、銅0.2-0.3份、硅0.2-0.3份和碘0.2-0.3份。
所述實心球和懸浮球采用相同組分的自養反硝化脫氮材料制成。
一種自養反硝化脫氮的纖維鏈式懸浮球的制作方法，包括以下步驟：
S1組分調配混合：按照各組分進行混合攪拌，形成混合料，攪拌均勻后倒入模具；
S2實心球體倒模：制作兩個對稱的半球形模具，且半球形模具內壁上置有若干氣孔針，將混合料倒入兩個半球形模具，同時將若干根束狀纖維體的一端放置于半球形模具內的混合料中，兩個半球形模具對稱緊扣，靜置1小時后打開兩個半球形模具，同時拔出插入球體的氣孔針，球體表面形成若干個氣孔；
S3懸浮球體倒模：根據步驟S2，將若干根束狀纖維體的另一端放置在懸浮球體的兩個內置氣孔針的半球形模具內，并將混合料倒入兩個半球形模具內，同時將聚苯乙烯泡沫塑料置于其中一個半球形模具內，兩個半球形模具對稱緊扣，靜置1小時后打開兩個半球形模具，同時拔出插入球體的氣孔針，球體表面形成若干個氣孔；
S4球體干燥：將脫模后的實心球體和懸浮球體放在烘干箱中進行干燥處理，干燥溫度為40度，干燥10分鐘后即為成品。
本發明具有如下有益效果：
1、束狀纖維體兩端分別設置自養反硝化脫氮材料制成的實心球體和懸浮球體，形成鏈式整體，實心球體下沉通過束狀纖維體牽拽懸浮球體懸浮于污水中，使得束狀纖維體能夠豎于水中，利于束狀纖維體對污泥的附著，所形成的鏈式整體在污水處理設施中投放操作簡單，易于拖拽觀察；
2、在污水處理設備中束狀纖維體有著較強的污泥附著力，污泥消減率高，使得水力阻塞得到抑制，因此脫氮處理能力得到提高；
3、自養反硝化脫氮材料制成的實心球體和懸浮球體能有效地強化COD的去除、強化總磷的去除、強化硝態氮的反硝化速濾，減少碳源的投加量，有效降低運行成本，提高進水中BOD的量，增加B/C的值，為反硝化提供了部分碳源，提高了出水COD水質標準。
（發明人：靳杰;許娟;馬強）
