公布日：2023.12.15
申請日：2023.09.19
分類號：C02F3/32(2023.01)I;C02F3/30(2023.01)I;C02F3/12(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
一種生活污水處理裝置，所述生活污水處理裝置包括調節池，所述調節池具有自動控制提升泵啟停的作用，所述的調節池后端連通兼氧池的前端，所述兼氧池具有除磷作用，所述兼氧池的后端連通厭氧池的前端，所述厭氧池的后端連通好氧池的前端，所述好氧池的后端連通MBR膜池的前端，所述MBR膜池連接設備間。所述的生活污水處理裝置具有增強硝化反硝化能力的功能，主要解決硝化反硝化能力弱的問題和生活污水凈化強度低的問題。
權利要求書

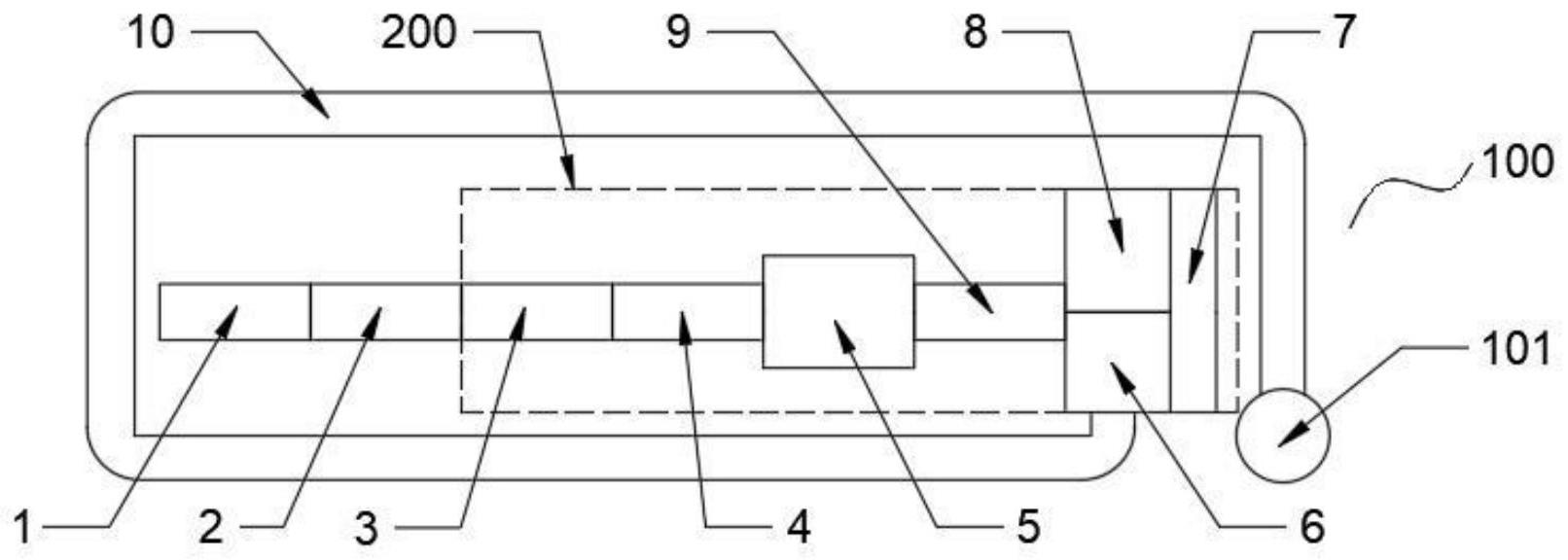

1.一種生活污水處理裝置(100)，其特征在于，所述生活污水處理裝置(100)包括調節池(2)，所述調節池(2)具有自動控制提升泵啟停的作用，所述的調節池(2)后端連通兼氧池(3)的前端，所述兼氧池(3)具有除磷作用，所述兼氧池(3)的后端連通厭氧池(4)的前端，所述厭氧池(4)的后端連通好氧池(5)的前端，所述好氧池(5)的體積比所述厭氧池(4)的體積的大，所述好氧池(5)的后端連通MBR膜池(9)的前端，所述MBR膜池(9)連接設備間(7)，所述的生活污水處理裝置(100)具有增強硝化反硝化能力的功能。
2.根據權利要求1所述的生活污水處理裝置(100)，其特征在于，生活污水(1)進入所述的調節池(2)前端，所述MBR膜池(9)的后端連通污泥池(8)前端，所述MBR膜池(9)的后端連通清水池(6)前端。
3.根據權利要求2所述的生活污水處理裝置(100)，其特征在于，所述的清水池(6)一側或后端連通微型人工濕地(10)的前端，所述微型人工濕地(10)具有去除殘留的氨氮和磷等污染物的作用。
4.根據權利要求3所述的生活污水處理裝置(100)，其特征在于，所述微型人工濕地(10)的后端設置排水口(101)。
5.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用一件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
6.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用兩件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)7件設備的2-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
7.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用三件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)7件設備的3-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
8.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用四件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)7件設備的4-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
9.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用五件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)7件設備的5-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
10.根據權利要求1或2所述的生活污水處理裝置(100)，其特征在于，用六件一體化設備(200)安裝如權利要求2所述的兼氧池(3)、所述的厭氧池(4)、所述的好氧池(5)、所述的MBR膜池(9)、所述的污泥池(8)、所述的清水池(6)和所述的設備間(7)7件設備的6-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
發明內容
本發明提供了包含由A2O+膜過濾系統+微型人工濕地三者相結合的IBMW工藝的一種生活污水處理裝置，主要解決硝化反硝化能力弱，生活污水凈化強度低的問題。
為解決上述技術問題所采用的技術方案是：
本發明提供一種生活污水處理裝置，所述生活污水處理裝置包括調節池，所述調節池具有自動控制提升泵啟停的作用，所述的調節池后端連通兼氧池的前端，所述兼氧池具有除磷作用，所述兼氧池的后端連通厭氧池的前端，所述厭氧池的后端連通好氧池的前端，所述好氧池的體積比所述厭氧池的大，所述好氧池的后端連通MBR膜池的前端，所述MBR膜池連接設備間，所述的生活污水處理裝置具有增強硝化反硝化能力的功能。
本發明進一步的發明是，所述的生活污水處理裝置中，生活污水進入所述的調節池前端，所述MBR膜池的后端連通污泥池前端，所述MBR膜池的后端連通清水池前端。
本發明進一步的發明是，所述的生活污水處理裝置的所述的清水池一側或后端連通微型人工濕地的前端，所述微型人工濕地具有去除殘留的氨氮和磷等污染物的作用。
本發明進一步的發明是，所述的生活污水處理裝置的所述微型人工濕地的后端設置排水口。
本發明進一步的發明是，所述的生活污水處理裝置中，用一件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
本發明進一步的發明是，所述的生活污水處理裝置中，用兩件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間7件設備的2-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
本發明進一步的發明是，所述的生活污水處理裝置中，用三件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間7件設備的3-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
本發明進一步的發明是，所述的生活污水處理裝置中，用四件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間7件設備的4-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
本發明進一步的發明是，所述的生活污水處理裝置中，用五件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間7件設備的5-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
本發明進一步的發明是，所述的生活污水處理裝置中，用六件一體化設備安裝所述的兼氧池、所述的厭氧池、所述的好氧池、所述的MBR膜池、所述的污泥池、所述的清水池和所述的設備間7件設備的6-7件設備；提前訂制和預制的所述兼氧池(3)、所述厭氧池(4)、所述好氧池(5)、所述MBR膜池(9)、所述污泥池(8)、所述清水池(6)、所述設備間(7)和所述一體化設備起到縮短施工周期的作用；所述一體化設備起美化環境和防止生活污水二次污染環境的作用。
由于本發明采用IBMW工藝(InvertedA2O+Membranefiltrationsystem+microconstructedWetland，簡稱IBMW工藝)，是由倒置A2O+膜過濾系統+微型人工濕地三者結合而成，具有較強的抗沖擊負荷能力、細菌降解能力和過濾能力；在倒置A2O中利用微生物去除大部分的有機物、氨氮、總磷等污染物，再通過MBR膜過濾系統實現固液分離和污泥濃縮，所述的微型人工濕地可進一步凈化水體，大大提升了生活污水凈化的強度和等級。
（發明人：陳成義;陳曉東;陳曉彬;陳冰虹）
