公布日：2023.04.18
申請日：2022.07.20
分類號：C02F1/12(2006.01)I;C02F1/04(2006.01)I;C02F1/36(2006.01)I
摘要
本發明公開了一種常溫負壓蒸餾的廢水處理系統，包括蒸發器、冷凝器和依托所述蒸發器與所述冷凝器搭建的負壓系統、廢水循環系統、空壓冷卻系統，所述負壓系統包括離心泵，所述離心泵用于維持蒸發器與冷凝器內的負壓狀態，所述廢水循環系統包括循環泵和噴淋裝置，所述循環泵用于將蒸發器內部的底側廢水抽出。利用離心泵使得蒸發器內部氣壓保持負壓，從而實現在25-40度下對廢水的蒸發，相較于高溫蒸發，常溫負壓蒸發的能耗大大減低，從而使得大批量廢水蒸發處理的成本大大降低，通過超聲波汽化片和噴淋裝置，大大提升了蒸發過程中的蒸發表面積，同時超聲波汽化片和噴淋裝置能夠配合擊破廢水表面的氣泡，從而提升了蒸發處理的效率問題。
權利要求書

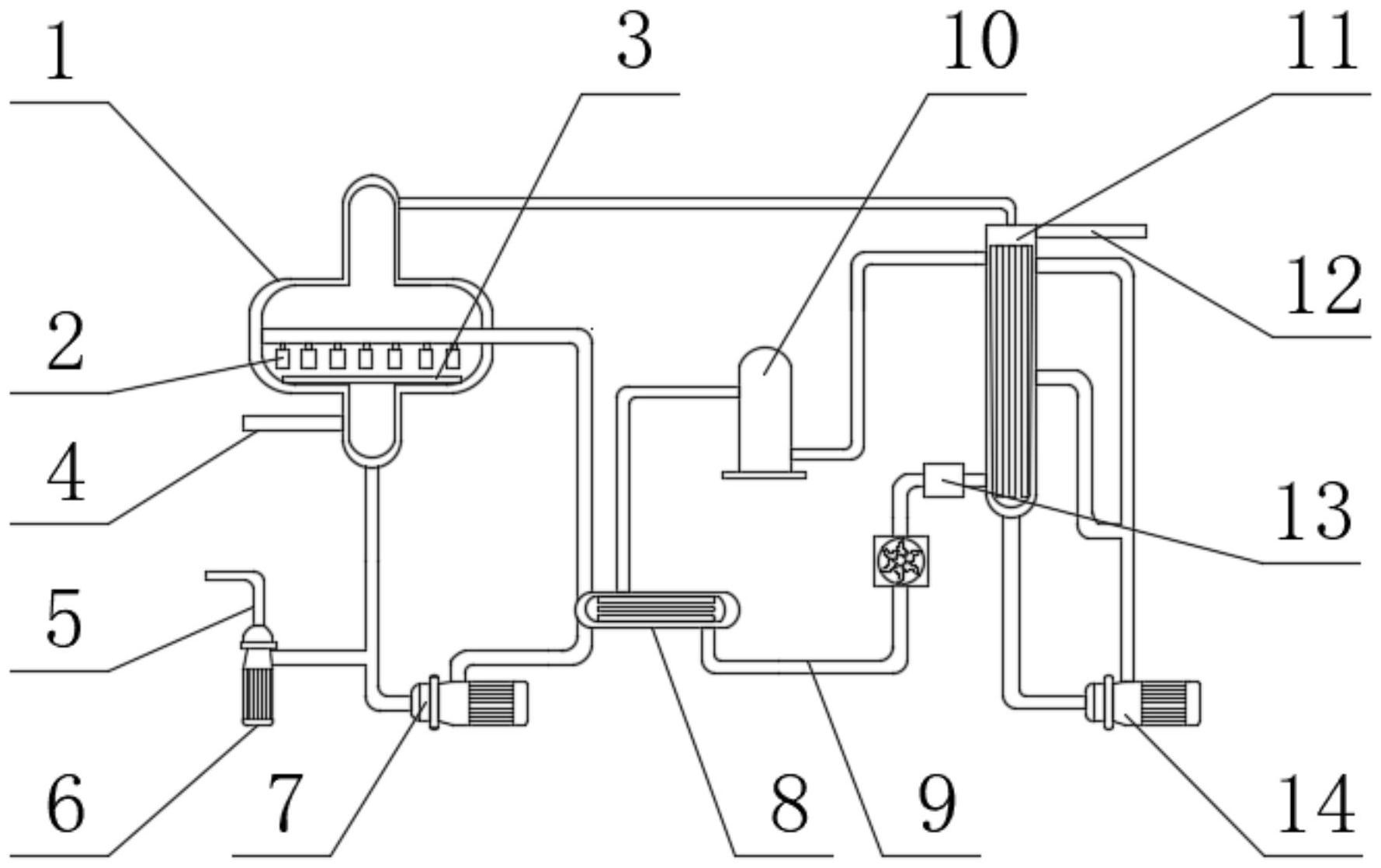

1.一種常溫負壓蒸餾的廢水處理系統，其特征在于：包括蒸發器(1)、冷凝器(11)和依托所述蒸發器(1)與所述冷凝器(11)搭建的負壓系統、廢水循環系統、空壓冷卻系統；所述負壓系統包括離心泵(14)，所述離心泵(14)用于維持蒸發器(1)與冷凝器(11)內的負壓狀態；所述廢水循環系統包括循環泵(7)和噴淋裝置(2)，所述循環泵(7)用于將蒸發器(1)內部的底側廢水抽出，并通過所述噴淋裝置(2)將抽出的廢水送回蒸發器(1)內；所述空壓冷卻系統用于吸收蒸發氣體的熱量并使所述蒸發氣體液化冷凝成蒸餾水。
2.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述蒸發器(1)內設置有超聲波汽化片(3)。
3.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述空壓冷卻系統包括盤管(8)、冷卻風扇(9)、空壓機(10)和膨脹閥(13)。
4.根據權利要求3所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述盤管(8)設置于蒸發器(1)的底部。
5.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述蒸發器(1)與冷凝器(11)之間設置有連通管，所述冷凝器(11)的內部設置有冷凝管，所述連通管與冷凝管連通。
6.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述噴淋裝置(2)于蒸發器(1)內的高度高于廢水液面高度。
7.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述蒸發器(1)的底部設置有氣動泵(6)，所述氣動泵(6)的輸出端設置有濃縮液出料口(5)。
8.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述蒸發器(1)內溫度維持為25-40度，所述蒸發器(1)內氣壓維持為負壓。
9.根據權利要求1所述的一種常溫負壓蒸餾的廢水處理系統，其特征在于：所述蒸發器(1)為圓柱形結構或中部向外凸出結構。
10.一種常溫負壓蒸餾的廢水處理系統的工作流程，其特征在于：包括以下步驟：第一步，離心泵(14)抽真空，啟動所述離心泵(14)，將蒸發器(1)內氣體抽出，控制所述蒸發器(1)內部為負壓狀態；第二步，進料，通過廢水出料口(4)向所述蒸發器(1)內送入廢水；第三步，循環蒸發，所述蒸發器(1)內廢水在常溫負壓狀態下沸騰蒸發，循環泵(7)啟動將于將所述蒸發器(1)內部的底側廢水抽出，并通過噴淋裝置(2)將抽出的廢水送回所述蒸發器(1)，提升蒸發效率；第四步，蒸汽冷凝，蒸發后的水蒸氣進入冷凝器(11)，由空壓冷卻系統吸熱冷凝，形成蒸餾水從蒸餾水出料口(12)排出；第五步，濃縮液排出，所述蒸發器(1)底部剩余的濃縮液通過濃縮液出料口(5)送出，完成處理。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種常溫負壓蒸餾的廢水處理系統及其工作流程。
為了實現上述目的，本發明采用了如下技術方案：包括蒸發器、冷凝器和依托所述蒸發器與所述冷凝器搭建的負壓系統、廢水循環系統、空壓冷卻系統；
所述負壓系統包括離心泵，所述離心泵用于維持蒸發器與冷凝器內的負壓狀態；
所述廢水循環系統包括循環泵和噴淋裝置，所述循環泵用于將蒸發器內部的底側廢水抽出，并通過所述噴淋裝置將抽出的廢水送回蒸發器內；
所述空壓冷卻系統用于吸收蒸發氣體的熱量并使所述蒸發氣體液化冷凝成蒸餾水。
優選的，所述蒸發器內設置有超聲波汽化片。
優選的，所述空壓冷卻系統包括盤管、冷卻風扇、空壓機和膨脹閥。
優選的，所述盤管設置于蒸發器的底部。
優選的，所述蒸發器與冷凝器之間設置有連通管，所述冷凝器的內部設置有冷凝管，所述連通管與冷凝管連通。
優選的，所述噴淋裝置于蒸發器內的高度高于廢水液面高度。
優選的，所述蒸發器的底部設置有氣動泵，所述氣動泵的輸出端設置有濃縮液出料口。
優選的，所述蒸發器內溫度維持為25-40度，所述蒸發器內氣壓維持為負壓。
優選的，所述蒸發器為圓柱形結構或中部向外凸出結構。
一種常溫負壓蒸餾的廢水處理系統的工作流程，包括以下步驟：
第一步，離心泵抽真空，啟動所述離心泵，將蒸發器內氣體抽出，控制所述蒸發器內部為負壓狀態；
第二步，進料，通過廢水出料口向所述蒸發器內送入廢水；
第三步，循環蒸發，所述蒸發器內廢水在常溫負壓狀態下沸騰蒸發，循環泵啟動將于將所述蒸發器內部的底側廢水抽出，并通過噴淋裝置將抽出的廢水送回所述蒸發器，提升蒸發效率；
第四步，蒸汽冷凝，蒸發后的水蒸氣進入冷凝器，由空壓冷卻系統吸熱冷凝，形成蒸餾水從蒸餾水出料口排出；
第五步，濃縮液排出，所述蒸發器底部剩余的濃縮液通過濃縮液出料口送出，完成處理。
本發明具有如下有益效果：
1、利用離心泵使得蒸發器內部氣壓保持負壓，從而實現在25-40度下對廢水的蒸發，相較于高溫蒸發，常溫負壓蒸發的能耗大大減低，從而使得大批量廢水蒸發處理的成本大大降低；
2、通過超聲波汽化片和噴淋裝置，大大提升了蒸發過程中的蒸發表面積，同時超聲波汽化片和噴淋裝置能夠配合擊破廢水表面的氣泡，從而提升了蒸發處理的效率問題。
（發明人：王龍恩）
