公布日：2023.04.25
申請日：2023.03.28
分類號：C02F1/467(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種含氰百草枯廢水連續化電解處理裝置及其方法，屬于廢水電解處理領域。本發明的一種含氰百草枯廢水連續化電解處理裝置，包括：密封蓋板，密封蓋板的下端兩側均安裝有空氣發生器；下料箱的內部安裝有導流葉輪；連續電解板的內部安裝有八個電解媒介盒。本發明解決了現有的含氰百草枯廢水在處理過程中，需要多層工序，操作復雜，不便于長期使用的問題，通過緩沖板將廢水流落速度降低，廢水均勻地流落至連續電解板表面，電解媒介盒接電后，使得廢水中的氰化物快速氧化，從而可快速進行廢水處理工作，并且可以通過過濾孔隙中的廢料積料倉儲存氧化后的廢料，操作方便，便于長期使用。
權利要求書

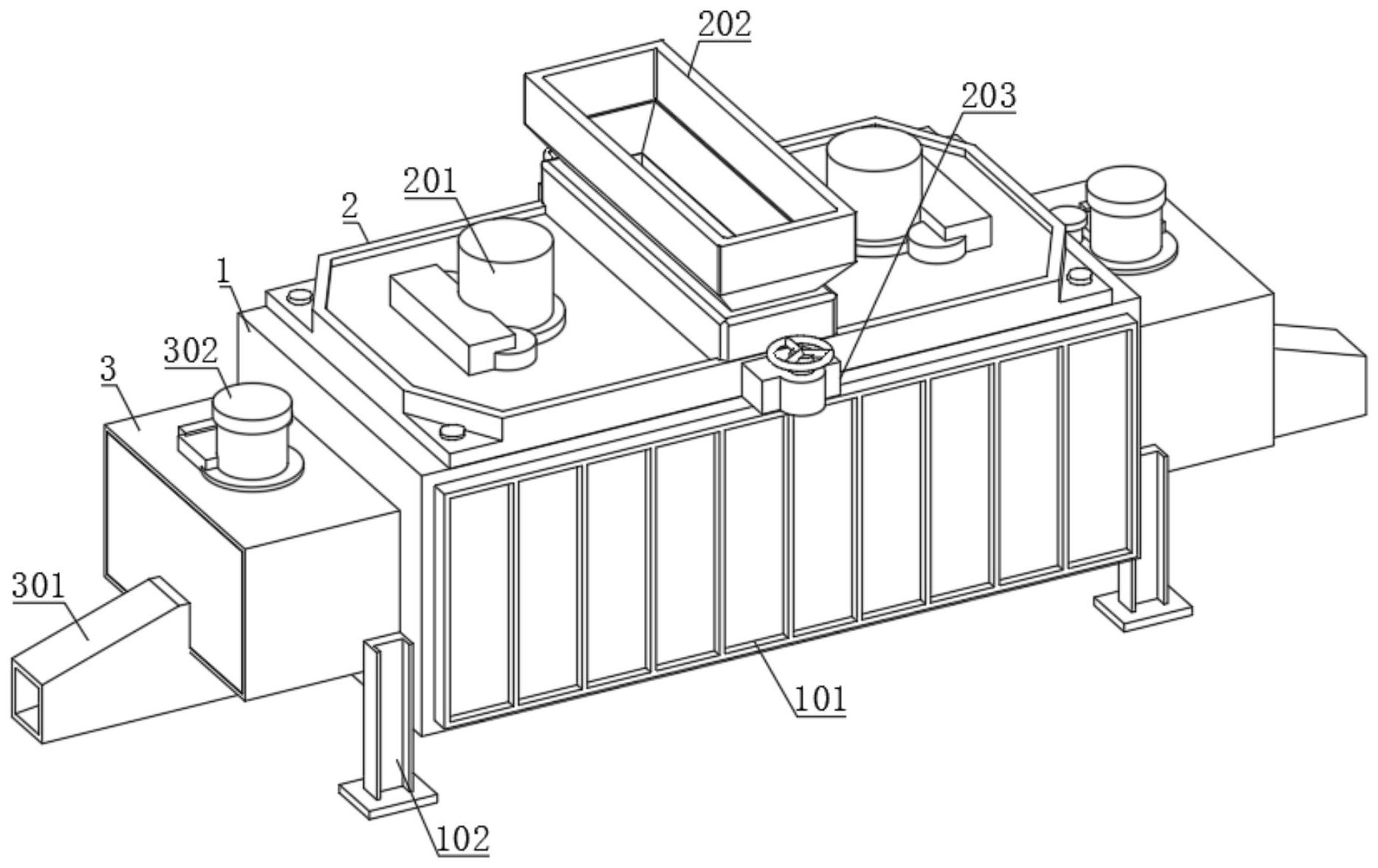

1.一種含氰百草枯廢水連續化電解處理裝置，包括：處理裝置殼體(1)，所述處理裝置殼體(1)的前端面和后端面均安裝有用于阻隔熱量的隔熱箱體(101)，所述隔熱箱體(101)的內部安裝有變壓器和電動機；其特征在于，還包括有：密封蓋板(2)，用于快速密封處理裝置殼體(1)的密封蓋板(2)位于所述處理裝置殼體(1)的上方，所述密封蓋板(2)的上端安裝有進料箱(202)，且所述密封蓋板(2)的下端兩側均安裝有空氣發生器(204)；下料箱(3)，用于排出物料的下料箱(3)設置有兩個，兩個所述下料箱(3)分別位于處理裝置殼體(1)的兩側，所述下料箱(3)的內部安裝有導流葉輪(303)；連續電解板(4)，用于電解含氰百草枯廢水的連續電解板(4)位于所述處理裝置殼體(1)的內部中間，所述連續電解板(4)的內部安裝有八個電解媒介盒(401)，所述電解媒介盒(401)的外部?jì)啥朔謩e安裝有兩個電極，且所述連續電解板(4)的兩側均安裝有水車軸(105)，所述水車軸(105)的外部安裝有水車板(1051)。
2.根據權利要求1所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述處理裝置殼體(1)的下端兩側均焊接連接有支撐架(102)，且所述處理裝置殼體(1)的下端面設置有電加熱器(5)，所述電加熱器(5)用于加熱處理裝置殼體(1)底部。
3.根據權利要求2所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述處理裝置殼體(1)中間的上端安裝有緩沖導流箱(103)，所述緩沖導流箱(103)的上端面設置有進料口(1031)，所述進料口(1031)的位置與進料箱(202)的位置相對應，所述緩沖導流箱(103)的內部?jì)蓚染O置有緩沖板(1033)，所述緩沖板(1033)的下端兩側均設置有下料通道(1032)，所述下料通道(1032)與進料口(1031)連通。
4.根據權利要求3所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述處理裝置殼體(1)與下料箱(3)之間設置有轉換通道(104)，所述轉換通道(104)用于導流電解后的廢水，所述水車軸(105)的兩端均通過軸承與處理裝置殼體(1)轉動連接，且電動機通過聯軸器與水車軸(105)傳動連接。
5.根據權利要求4所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述密封蓋板(2)的上端兩側均安裝有第一伺服電機(201)，所述第一伺服電機(201)的下端安裝有電動氣泵，且電動氣泵與空氣發生器(204)通過管道連接，所述空氣發生器(204)的下端面設置有氣泡噴頭(205)，所述氣泡噴頭(205)用于在處理裝置殼體(1)內部廢水中添加氣泡，所述密封蓋板(2)的外部安裝有閥門執行器(203)，所述進料箱(202)的內部下端安裝有電動閥板(206)，所述閥門執行器(203)與電動閥板(206)之間通過齒輪傳動連接。
6.根據權利要求5所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述下料箱(3)的上端安裝有第二伺服電機(302)，所述第二伺服電機(302)與導流葉輪(303)之間通過電機軸傳動連接，所述下料箱(3)的內部下端安裝有出料管(301)，所述出料管(301)與轉換通道(104)連通，所述出料管(301)的內部設置有出料口(304)，所述出料口(304)的內部安裝有電磁閥。
7.根據權利要求6所述的一種含氰百草枯廢水連續化電解處理裝置，其特征在于：所述連續電解板(4)的內部中間貫穿有連接轉軸(403)，所述電解媒介盒(401)與連接轉軸(403)之間固定連接，八個所述電解媒介盒(401)之間設置有過濾孔隙(402)，所述過濾孔隙(402)的下端安裝有廢料積料倉。
8.一種根據權利要求7所述的含氰百草枯廢水連續化電解處理裝置的方法，其特征在于，包括如下步驟：步驟一：將含氰百草枯廢水通過進料箱(202)導入處理裝置殼體(1)內部，打開電動閥板(206)，廢水進入緩沖導流箱(103)，通過緩沖導流箱(103)對水流進行緩沖，通過兩個下料通道(1032)分別朝兩側進行導流工作；步驟二：將電極連接電源，打開變壓器，調節電極的電壓，使流入連續電解板(4)上方的廢水進行電解步驟三：打開空氣發生器(204)和第一伺服電機(201)，通過氣泡噴頭(205)導入空氣，廢水穿過電解媒介盒(401)后，電解產生氧化反應，進行處理工作；步驟四：通過水車軸(105)轉動，帶動水車板(1051)轉動，水車板(1051)帶動水流進入轉換通道(104)內部，通過導流葉輪(303)轉動，帶動水分流入下料箱(3)進行排出工作；步驟五：拆卸密封蓋板(2)，對電解媒介盒(401)表面的廢料清潔，進行后續工作。
發明內容
本發明的目的在于提供一種含氰百草枯廢水連續化電解處理裝置及其方法，可以解決現有的含氰百草枯廢水在處理過程中，需要多層工序，操作復雜，不便于長期使用的問題。
為實現上述目的，本發明提供如下技術方案：一種含氰百草枯廢水連續化電解處理裝置，包括：
處理裝置殼體，所述處理裝置殼體的前端面和后端面均安裝有用于阻隔熱量的隔熱箱體，所述隔熱箱體的內部安裝有變壓器和電動機；
還包括有：
密封蓋板，用于快速密封處理裝置殼體的密封蓋板位于所述處理裝置殼體的上方，所述密封蓋板的上端安裝有進料箱，且所述密封蓋板的下端兩側均安裝有空氣發生器；
下料箱，用于排出物料的下料箱設置有兩個，兩個所述下料箱分別位于處理裝置殼體的兩側，所述下料箱的內部安裝有導流葉輪；
連續電解板，用于電解含氰百草枯廢水的連續電解板位于所述處理裝置殼體的內部中間，所述連續電解板的內部安裝有八個電解媒介盒，所述電解媒介盒的外部?jì)啥朔謩e安裝有兩個電極，且所述連續電解板的兩側均安裝有水車軸，所述水車軸的外部安裝有水車板。
優選的，所述處理裝置殼體的下端兩側均焊接連接有支撐架，且所述處理裝置殼體的下端面設置有電加熱器，所述電加熱器用于加熱處理裝置殼體底部。
優選的，所述處理裝置殼體中間的上端安裝有緩沖導流箱，所述緩沖導流箱的上端面設置有進料口，所述進料口的位置與進料箱的位置相對應，所述緩沖導流箱的內部?jì)蓚染O置有緩沖板，所述緩沖板的下端兩側均設置有下料通道，所述下料通道與進料口連通。
優選的，所述處理裝置殼體與下料箱之間設置有轉換通道，所述轉換通道用于導流電解后的廢水，所述水車軸的兩端均通過軸承與處理裝置殼體轉動連接，且電動機通過聯軸器與水車軸傳動連接。
優選的，所述密封蓋板的上端兩側均安裝有第一伺服電機，所述第一伺服電機的下端安裝有電動氣泵，且電動氣泵與空氣發生器通過管道連接，所述空氣發生器的下端面設置有氣泡噴頭，所述氣泡噴頭用于在處理裝置殼體內部廢水中添加氣泡，所述密封蓋板的外部安裝有閥門執行器，所述進料箱的內部下端安裝有電動閥板，所述閥門執行器與電動閥板之間通過齒輪傳動連接。
優選的，所述下料箱的上端安裝有第二伺服電機，所述第二伺服電機與導流葉輪之間通過電機軸傳動連接，所述下料箱的內部下端安裝有出料管，所述出料管與轉換通道連通，所述出料管的內部設置有出料口，所述出料口的內部安裝有電磁閥。
優選的，所述連續電解板的內部中間貫穿有連接轉軸，所述電解媒介盒與連接轉軸之間固定連接，八個所述電解媒介盒之間設置有過濾孔隙，所述過濾孔隙的下端安裝有廢料積料倉。
一種含氰百草枯廢水連續化電解處理裝置的方法，包括如下步驟：
步驟一：將含氰百草枯廢水通過進料箱導入處理裝置殼體內部，打開電動閥板，廢水進入緩沖導流箱，通過緩沖導流箱對水流進行緩沖，通過兩個下料通道分別朝兩側進行導流工作；
步驟二：將電極連接電源，打開變壓器，調節電極的電壓，使流入連續電解板上方的廢水進行電解
步驟三：打開空氣發生器和第一伺服電機，通過氣泡噴頭導入空氣，廢水穿過電解媒介盒后，電解產生氧化反應，進行處理工作；
步驟四：通過水車軸轉動，帶動水車板轉動，水車板帶動水流進入轉換通道內部，通過導流葉輪轉動，帶動水分流入下料箱進行排出工作；
步驟五：拆卸密封蓋板，對電解媒介盒表面的廢料清潔，進行后續工作。
與現有技術相比，本發明的有益效果如下：
1.本含氰百草枯廢水連續化電解處理裝置及其方法，工作中，可通過將電極連接電源，打開變壓器，調節電極的電壓，使流入連續電解板上方的廢水進行電解，打開空氣發生器和第一伺服電機，通過氣泡噴頭導入空氣，廢水穿過電解媒介盒后，電解產生氧化反應，進行處理工作，通過緩沖板將廢水流落速度降低，從而可使得廢水均勻地流落至連續電解板表面，通過連續電解板表面的電解媒介盒接電后，使得廢水中的氰化物快速氧化，從而可快速進行廢水處理工作，并且可以通過過濾孔隙中的廢料積料倉儲存氧化后的廢料，操作方便，便于長期使用。
2.本含氰百草枯廢水連續化電解處理裝置及其方法，工作前，可將含氰百草枯廢水通過進料箱導入處理裝置殼體內部，打開電動閥板，廢水進入緩沖導流箱，通過緩沖導流箱對水流進行緩沖，通過兩個下料通道分別朝兩側進行導流工作，使得廢水的流動效果更佳，配合水車軸轉動，帶動水車板轉動，水車板帶動水流進入轉換通道內部，通過導流葉輪轉動，帶動水分流入下料箱進行排出工作，使得處理裝置殼體內部水分活動效果更佳，電解處理的工作效率高，利于長期工作，提高工作質量，從而可實現連續處理的工作效果。
（發明人：谷順明;吳燦平;張明祥;周恒玉;李寧;王婕）
