公布日：2023.04.21
申請日：2023.02.23
分類號：B01D36/00(2006.01)I;B01D36/02(2006.01)I;C02F1/00(2023.01)I;C02F1/02(2023.01)I;C02F1/04(2023.01)I;C02F1/38(2023.01)I;B01D33/11(2006.01)I;B01D33/
68(2006.01)I;B01D33/44(2006.01)I;B01D33/46(2006.01)I;B01D29/31(2006.01)I;C02F103/36(2006.01)N
摘要
本發明公開了一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，包括機架和支撐板，所述機架的內部中心處設置有支撐板，所述機架的內部上方設置有導向板，所述導向板的內部為斜面，且導向板的內部等角度開設有通孔，所述機架的側面分別設置有進料口和第一排料口，所述進料口和第一排料口位于支撐板和導向板之間，所述機架的上端設置有封閉蓋板，所述封閉蓋板的下端分別設置有收集機構和虹吸機構；當水流進入到裝置的內部時會(huì )帶動水流進行旋轉，從而形成轉動的水流，利用離心力來對質量較大的雜質進行分離，之后利用加熱棒來對水流進行加熱，同時形成流動的水流來對輕小雜質進行吸引，實現對輕小雜質的過濾。
權利要求書

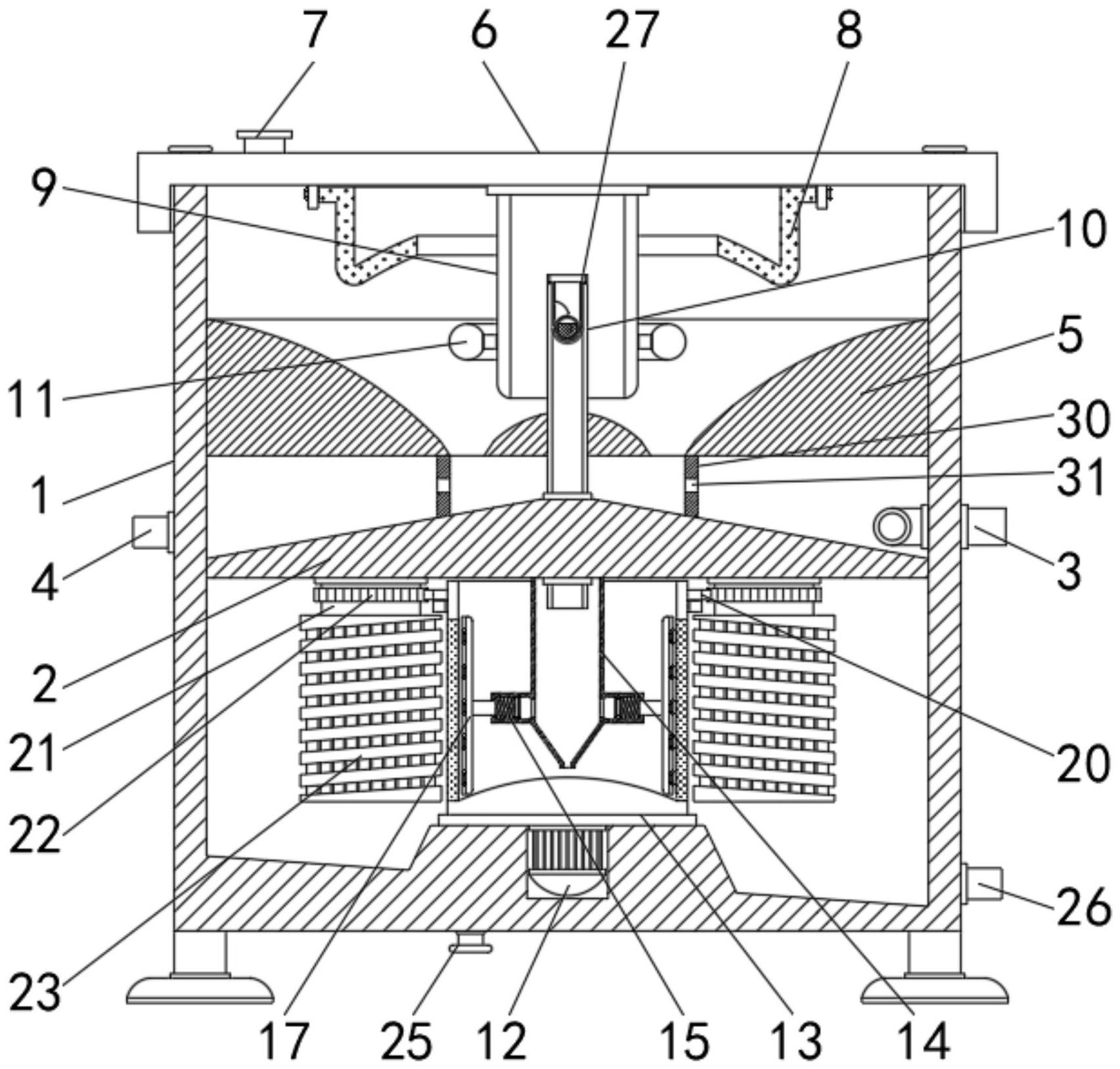

1.一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，包括機架(1)和支撐板(2)，其特征在于：所述機架(1)的內部中心處設置有支撐板(2)，所述機架(1)的內部上方設置有導向板(5)，所述導向板(5)的內部為斜面，且導向板(5)的內部等角度開設有通孔，所述機架(1)的側面分別設置有進料口(3)和第一排料口(4)，所述進料口(3)和第一排料口(4)位于支撐板(2)和導向板(5)之間，所述機架(1)的上端設置有封閉蓋板(6)，所述封閉蓋板(6)的下端分別設置有收集機構和虹吸機構，所述機架(1)的內部下方分別設置有離心機構和防堵塞機構，所述離心機構位于機架(1)的內部下方中心處，所述防堵塞機構設置在離心機構的側面，所述機架(1)的下端設置有排雜口(25)，所述排雜口(25)位于離心機構的下方，所述機架(1)的側面下方設置有第二排料口(26)；所述進料口(3)呈“L”形，所述支撐板(2)的中心高度大于支撐板(2)的四周高度，所述支撐板(2)和導向板(5)之間設置有環形的固定板(30)，所述固定板(30)的內部中心處設置有固定孔(31)；所述虹吸機構包括虹吸管(9)和固定管(10)，所述虹吸管(9)設置在封閉蓋板(6)的底部中心處，所述虹吸管(9)的內部設置有固定管(10)，所述固定管(10)貫穿支撐板(2)和導向板(5)，所述封閉蓋板(6)的內部開設有換氣口(7)；所述固定管(10)的內部設置有過濾筒(27)，所述過濾筒(27)的內部側面設置有導向層(28)，所述過濾筒(27)的內部下方設置有固定球(29)，所述導向層(28)和固定球(29)為貼合；所述虹吸管(9)的外側設置有加熱棒(11)，所述加熱棒(11)位于通孔的正上方。
2.根據權利要求1所述的一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，其特征在于：所述收集機構包括收集網(8)，所述收集網(8)位于虹吸管(9)的外側，所述收集網(8)的中心呈開口狀，所述收集網(8)的邊緣處高度小于收集網(8)的中心處高度，所述收集網(8)和封閉蓋板(6)圍合出收集腔。
3.根據權利要求1所述的一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，其特征在于：所述離心機構包括電動機(12)和分離桶(13)，所述電動機(12)設置在機架(1)的下端內部，所述電動機(12)的上端設置有分離桶(13)，所述分離桶(13)轉動設置在支撐板(2)的下端，所述分離桶(13)的側面開設有篩孔。
4.根據權利要求2所述的一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，其特征在于：所述支撐板(2)的下端中心處設置有固定柱(14)，所述固定柱(14)位于固定柱(14)的內部，所述固定柱(14)的下端呈漏斗狀，所述固定柱(14)的側面對稱設置有連接柱(15)，所述連接柱(15)的內部滑動設置有支撐柱(17)，所述支撐柱(17)的外側設置有固定彈簧(16)，所述固定彈簧(16)位于連接柱(15)的內部，所述支撐柱(17)貫穿連接柱(15)，所述支撐柱(17)的側面等距設置有摩擦層(18)，所述支撐柱(17)的側面均勻分布有摩擦棒(19)，且二者為轉動連接。
5.根據權利要求1所述的一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，其特征在于：所述防堵塞機構包括清潔棒(21)、第二齒輪(22)、清潔層(23)和隔板(24)，所述清潔棒(21)轉動設置在支撐板(2)的下端，所述清潔棒(21)的側面上端設置有第二齒輪(22)，所述第二齒輪(22)和第一齒輪(20)為嚙合連接，所述第一齒輪(20)設置在分離桶(13)的側面上端，所述清潔棒(21)的外側等距設置有清潔層(23)，所述清潔層(23)之間等距設置有隔板(24)。
發明內容
本發明的目的在于提供一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種具有防堵塞功能的醋酸甲酯生產用廢水處理裝置，包括機架和支撐板，所述機架的內部中心處設置有支撐板，所述機架的內部上方設置有導向板，所述導向板的內部為斜面，且導向板的內部等角度開設有通孔，所述機架的側面分別設置有進料口和第一排料口，所述進料口和第一排料口位于支撐板和導向板之間，所述機架的上端設置有封閉蓋板，所述封閉蓋板的下端分別設置有收集機構和虹吸機構，所述機架的內部下方分別設置有離心機構和防堵塞機構，所述離心機構位于機架的內部下方中心處，所述防堵塞機構設置在離心機構的側面，所述機架的下端設置有排雜口，所述排雜口位于離心機構的下方，所述機架的側面下方設置有第二排料口，當裝置在進行使用時，廢水會(huì )進入到支撐板和導向板之間，然后廢水會(huì )通過通孔向上進行流動，當機架內的廢水增加到一定程度后，在水壓的作用下，裝置內的中層水會(huì )通過虹吸機構流向下方的離心機構內部，通過離心機構可以對廢水進行離心處理，而經過處理的廢水流入到機架的下端中，通過第二排料口可以對廢水進行處理，而雜質會(huì )留在離心機構的內部，當離心機構轉動至固定位置后，通過排雜口可以對離心機構內部的雜質進行收集。
進一步的，所述進料口呈“L”形，所述支撐板的中心高度大于支撐板的四周高度，廢水會(huì )通過進料口進入到機架的內部，所述支撐板和導向板之間設置有環形的固定板，所述固定板的內部中心處設置有固定孔，由于進料口呈“L”形，所以當廢水順著進料口進入到支撐板和導向板之間時，由于排水方向與機架相切，所以會(huì )帶動支撐板和導向板之間的水進行旋轉，當水進行旋轉時，水內的雜質越大受到的離心力也會(huì )越大，所以較大的雜質會(huì )在離心力作用下向外進行移動對其進行分離，進料口內流出的水中含有氣體，當水進入到裝置的內部后，水中的氣體會(huì )向上進行移動，從而帶動雜質向上進行移動，使得雜質與氣體懸浮在導向板的下方，只會(huì )水會(huì )通過固定板之間的固定孔向上進行流動，而雜質在離心力以及氣體浮力的作用下不會(huì )向上移動，達到對雜質進行過濾的效果。
進一步的，所述固定管的內部設置有過濾筒，所述過濾筒的內部側面設置有導向層，所述過濾筒的內部下方設置有固定球，所述導向層和固定球為貼合，當水進入到固定管的內部后會(huì )在重力作用下向下流動，而水向下流動會(huì )進入到過濾筒的內部對固定球的一側進行沖擊使得固定球發生旋轉，而導向層的表面呈弧形，所以導向層既可以對水流進行導向，也可以對固定球進行限位，增加固定球在轉動時的穩定性，由于固定球和過濾筒的表面都呈濾網狀，所以二者都可以對水中的雜質進行過濾，并且固定球的內部?jì)Υ嬗谢钚蕴�，可以提高固定球對雜質的過濾效果，當雜質進入到固定球的內部時會(huì )對活性炭之間的間隙進行堵塞，增加固定球的過濾效果，之后水進入到固定球和過濾筒之間，隨著固定球的旋轉會(huì )對雜質進行研磨，防止雜質出現聚集將裝置堵塞的現象，也可以通過固定球的旋轉不斷的對活性炭進行攪拌，避免活性炭出現局部過濾性能下降或是出現水流長時間對一處活性炭沖擊導致活性炭之間的間隙增大的現象。
進一步的，所述虹吸機構包括虹吸管和固定管，所述虹吸管設置在封閉蓋板的底部中心處，所述虹吸管的內部設置有固定管，所述固定管貫穿支撐板和導向板，所述封閉蓋板的內部開設有換氣口，當機架的內部上端水位上升至一定高度時，機架內的水壓增大，水會(huì )進入到虹吸管的內部，然后水會(huì )通過固定管流向下方，封閉蓋板和機架之間通過螺栓進行連接，可以通過將封閉蓋板和機架之間的螺栓拆卸，從而將封閉蓋板和機架分離。
進一步的，所述虹吸管的外側設置有加熱棒，所述加熱棒位于通孔的正上方，加熱棒會(huì )對廢水進行加熱，從而使得加熱棒附近的水會(huì )發生沸騰的現象，而沸騰的水會(huì )向上進行流動，而機架上層邊緣處的水溫會(huì )向加熱棒的底部進行流動，從而機架的上層內部形成水循環，而向上流動的水流位于通孔的上方，相比于其余位置，向上流動的水流壓力更小，所以會(huì )對周?chē)碾s質進行吸引，從而使得雜質向上流動，避免雜質進入到虹吸管的內部。
進一步的，所述收集機構包括收集網，所述收集網位于虹吸管的外側，所述收集網的中心呈開口狀，所述收集網的邊緣處高度小于收集網的中心處高度，所述收集網和封閉蓋板圍合出收集腔，機架上層的水在進行循環流動時，水會(huì )不斷的穿過收集網，所以會(huì )不斷的對水中的雜質進行過濾，而雜質就會(huì )被留存在收集網的內側，從而達到將雜質聚集在收集腔內的效果，避免雜質流入到虹吸管內。
進一步的，所述離心機構包括電動機和分離桶，所述電動機設置在機架的下端內部，所述電動機的上端設置有分離桶，所述分離桶轉動設置在支撐板的下端，所述分離桶的側面開設有篩孔，電動機會(huì )帶動分離桶進行轉動，由于分離桶的側面開設有篩孔，所以當分離桶進行轉動時會(huì )帶動廢水進行轉動，廢水會(huì )穿過分離桶側面的篩孔向外進行流動，而雜質會(huì )留存在分離桶的內部，從而實現水與雜質的分離。
進一步的，所述支撐板的下端中心處設置有固定柱，所述固定柱位于固定柱的內部，所述固定柱的下端呈漏斗狀，所述固定柱的側面對稱設置有連接柱，所述連接柱的內部滑動設置有支撐柱，所述支撐柱的外側設置有固定彈簧，所述固定彈簧位于連接柱的內部，所述支撐柱貫穿連接柱，所述支撐柱的側面等距設置有摩擦層，所述支撐柱的側面均勻分布有摩擦棒，且二者為轉動連接，當水通過固定管向下流動時會(huì )進入到固定柱的內部，而固定柱的下端開口較小，所以從固定柱流出的水流較小，所以固定柱內的水位會(huì )上升，當水進入到連接柱的內部時會(huì )推動支撐柱向外進行移動，從而增加摩擦層和分離桶之間的摩擦力，使得分離桶在轉動時會(huì )不斷的與摩擦層進行摩擦，從而對分離桶進行清潔，而固定彈簧會(huì )帶動支撐柱進行震動，進一步提高支撐柱對分離桶的清潔效率；
在水流在虹吸管和固定管內進行流動時，水流與加熱棒的位置較近，所以加熱棒對虹吸流動的水流具有很好的加熱效果，所以當水流入到分離桶的內部時具有一定的溫度，而當對水進行離心時會(huì )帶動水進行轉動，從而增加水流的蒸發效果，從而使得部分氣化的水流向上流動，此時水流會(huì )帶動摩擦棒進行轉動，而摩擦棒和支撐柱通過扭簧來進行連接，所以當氣化的水流帶動摩擦棒進行轉動時，摩擦棒在扭簧的作用下會(huì )持續的發生轉動，在摩擦棒進行轉動時會(huì )不斷的與分離桶進行摩擦，從而對分離桶進行清潔，并且分離桶出現堵塞的現象。
進一步的，所述防堵塞機構包括清潔棒、第二齒輪、清潔層和隔板，所述清潔棒轉動設置在支撐板的下端，所述清潔棒的側面上端設置有第二齒輪，所述第二齒輪和第一齒輪為嚙合連接，所述第一齒輪設置在分離桶的側面上端，所述清潔棒的外側等距設置有清潔層，所述清潔層之間等距設置有隔板，當分離桶進行轉動時第一齒輪隨之進行轉動，當第一齒輪進行轉動時會(huì )通過第二齒輪帶動清潔棒進行轉動，當清潔棒進行轉動時清潔層會(huì )不斷的與分離桶進行摩擦，從而對分離桶的外側進行清潔，由于清潔層呈傾斜狀，所以清潔層在轉動時會(huì )對分離桶表面的不同位置進行清潔，而分離桶進行離心時，水會(huì )在離心作用下向外流動，而隔板會(huì )對清潔層之間進行分割，從而將水儲存在隔板之間，當清潔棒進行轉動時會(huì )帶動隔板之間的水向外流動，從而使得水流對分離桶進行沖擊，從而對分離桶進行清潔，并且清潔層呈傾斜狀，所以可以使得從隔板之間甩出的水角度會(huì )發生片偏轉，從而增加對清潔層的清潔效率。
與現有技術相比，本發明所達到的有益效果是：本發明在使用時，當水流進入到裝置的內部時會(huì )帶動水流進行旋轉，從而形成轉動的水流，利用離心力來對質量較大的雜質進行分離，之后利用加熱棒來對水流進行局部加熱，形成局部向上流動的水流來對輕小雜質進行吸引，實現對輕小雜質的過濾，當機架上層水位上升至一定高度時，水流會(huì )形成虹吸現象向下流動進入到過濾筒的內部，水會(huì )對固定球使其發生轉動對固定球和過濾筒之間的雜質進行研磨，避免雜質出現劇團堵塞的現象，而固定球的內部?jì)Υ嬗谢钚蕴�，雜質會(huì )對活性炭之間的縫隙進行堵塞，從而通過雜質來增加固定球的過濾效果，之后水會(huì )進入到分離桶的內部，隨著分離桶的轉動來對水流進行離心，而在離心的過程中，分離桶的內側會(huì )與摩擦層和摩擦棒進行摩擦，分離桶的外側會(huì )和清潔層進行摩擦，從而避免分離桶出現堵塞的現象，同時水流會(huì )從外界向分離桶進行沖擊，進一步避免分離桶出現堵塞現象。
（發明人：朱兵）
