    高新連續處理廢水沉析裝置

    發布時間:2024-5-2 8:38:14  中國污水處理工程網

    公布日:2023.04.21

    申請日:2023.02.17

    分類號:C02F1/52(2023.01)I;C02F101/14(2006.01)N

    摘要

    本發明公開了一種連續處理廢水的沉析裝置和廢水處理方法,所述沉析裝置包括沉析區,沉降區和上清液區;所述沉析區與所述沉降區的下側連通,并在沉析區的上部開設有進料口;所述沉降區與所述上清液區通過位于上部的上清液溢出口連通,在該沉降區中安裝有緩流組件,所述沉降區的底部開設有沉降物出口;所述上清液區的上部開設有上清液排出口;在所述沉析區中安裝有可升降的攪拌器,所述廢水處理方法基于上述沉析裝置;本發明設計合理,結構巧妙,用于連續處理含氟化物廢水,克服傳統工藝能耗高,成本高的問題。


    權利要求書

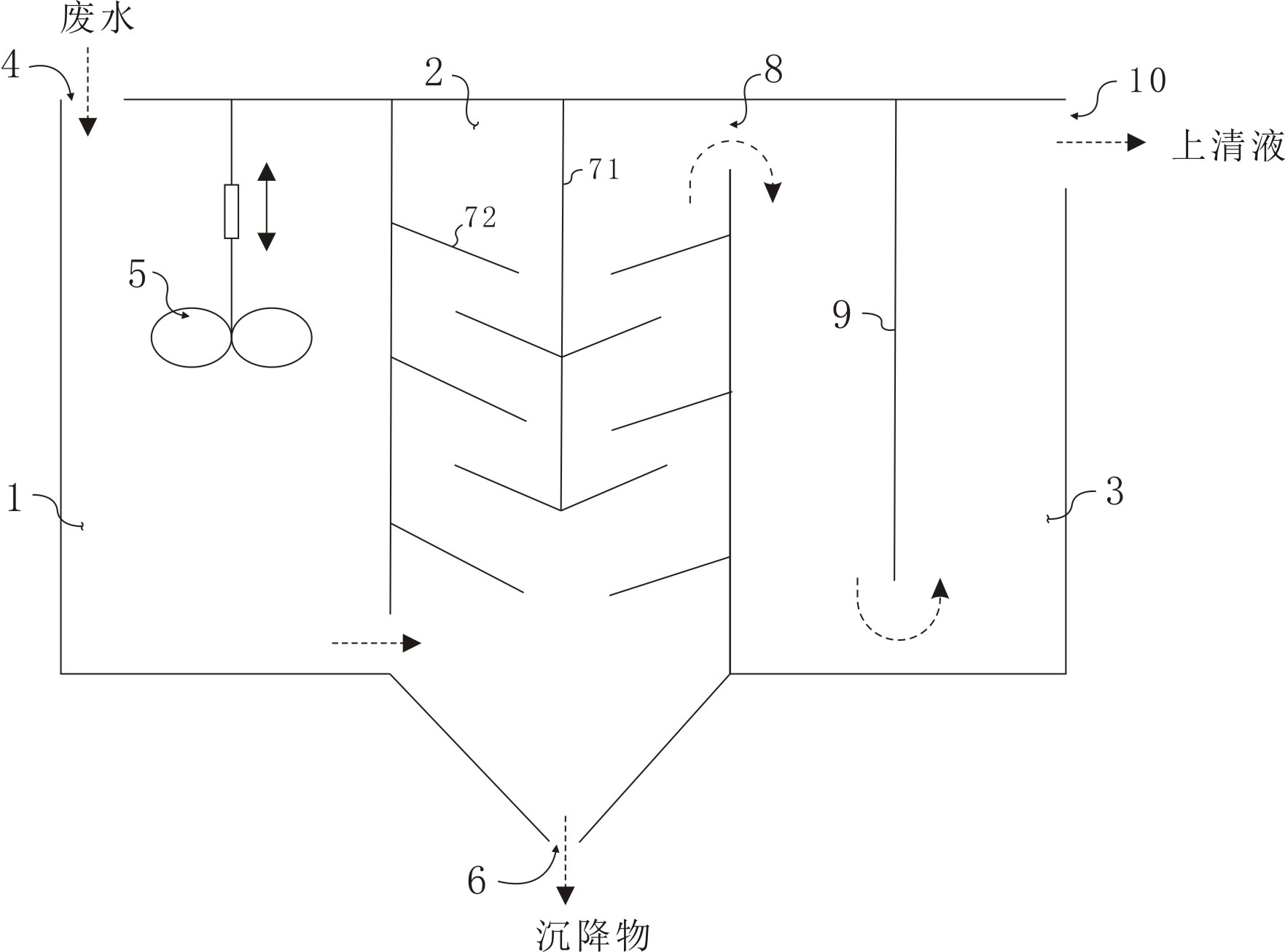

    1.一種連續處理廢水的沉析裝置,其特征在于:包括沉析區(1),沉降區(2)和上清液區(3);所述沉析區(1)與所述沉降區(2)的下側連通,并在沉析區(1)的上部開設有進料口(4);所述沉降區(2)與所述上清液區(3)通過位于上部的上清液溢出口(8)連通,在該沉降區(2)中安裝有緩流組件,所述沉降區(6)的底部開設有沉降物出口(6);所述上清液區(3)的上部開設有上清液排出口(10)。

    2.根據權利要求1所述一種連續處理廢水的沉析裝置,其特征在于:在所述沉析區(1)中安裝有可升降的攪拌器(5)。

    3.根據權利要求1所述一種連續處理廢水的沉析裝置,其特征在于:所述緩流組件包括支架(71)和數個緩流板(72),在所述沉降區(2)的內壁至少一個緩流板(72),該緩流板向下傾斜安裝,所述支架(71)固定安裝于所述沉降區(2)的中部,并且該支架(71)至少安裝有一個緩流板(72),位于內壁的緩流板與位于支架的緩流板錯位安裝。

    4.根據權利要求3所述一種連續處理廢水的沉析裝置,其特征在于:位于內壁的緩流板與位于支架的緩流板相互平行。

    5.根據權利要求1所述一種連續處理廢水的沉析裝置,其特征在于:所述上清液區(3)中部安裝有上清液隔板(9),該上清液隔板安裝在上清液區的底層或頂層;在上部上清液取的上部或下部形成通道。

    6.根據權利要求1所述一種連續處理廢水的沉析裝置,其特征在于:所述進料口(4)、沉降物出口(6)和上清液排出口(10)均安裝有劑量計和可控制的閥門。

    7.根據權利要求1-6任一權利要求所述一種連續處理廢水的沉析裝置,其特征在于:所述廢水為含氟化物廢水,或含氟化物廢水和沉淀劑混合。

    8.一種使用如權利要求1-7任一權利要求所述沉析裝置的廢水處理方法,其特征在于,包括如下步驟將廢水和沉淀劑加入至沉淀區進行攪拌反應;上述的反應液在沉降區從下向上引流進行沉降,上清液從上排出,沉淀向下排出;將上述上清液引流至上清液區,通過隔板環流后排出。

    9.根據權利要求8所述一種廢水處理方法,其特征在于,在所述沉降區中安裝數個環流板進行環流沉降。

    10.根據權利要求9所述一種廢水處理方法,其特征在于,攪拌反應后生成沉淀和清液,沉淀和清液受液位差流向沉淀區,沉淀和清液通過沉淀區底部出口進去離心機進行分離,得到固廢;其中,離心清液回流入沉析區;同時,沉淀區內的清液和少量沉淀受到緩流板影響,沉淀被阻隔下沉,清液上移,通過上清液溢出口進去上清液區,在上清液區沉降后,通過上清液排出口排出上清液。

    發明內容

    因此,為了解決上述不足,本發明在此提供一種設計合理,結構巧妙,用于連續處理含氟化物廢水的沉析裝置。

    具體的,一種連續處理廢水的沉析裝置,包括沉析區,沉降區和上清液區;所述沉析區與所述沉降區的下側連通,并在沉析區的上部開設有進料口;所述沉降區與所述上清液區通過位于上部的上清液溢出口連通,在該沉降區中安裝有緩流組件,所述沉降區的底部開設有沉降物出口;所述上清液區的上部開設有上清液排出口。

    可選的,在所述沉析區中安裝有可升降的攪拌器。

    可選的,所述緩流組件包括支架和數個緩流板,在所述沉降區的內壁至少一個緩流板,該緩流板向下傾斜安裝,所述支架固定安裝于所述沉降區的中部,并且該支架至少安裝有一個緩流板,位于內壁的緩流板與位于支架的緩流板錯位安裝。

    可選的,位于內壁的緩流板與位于支架的緩流板相互平行。

    可選的,所述上清液區中部安裝有上清液隔板,上清液隔板可以拆卸,可安裝在上清液區的底層和頂層;上清液隔板會(huì )縱向隔斷液體,液體只能從上清液隔板的上端或下端通過。

    可選的,所述進料口、沉降物出口和上清液排出口均安裝有劑量計和可控制的閥門。

    優選的,所述廢水為含氟化物廢水,或含氟化物廢水和沉淀劑混合。

    另一方面,本發明還提供了一種使用上述沉析裝置的廢水處理方法,包括如下步驟將廢水和沉淀劑加入至沉淀區進行攪拌反應;上述的反應液在沉降區從下向上引流進行沉降,上清液從上排出,沉淀向下排出;將上述上清液引流至上清液區,通過隔板環流后排出。

    可選的,在所述沉降區中安裝數個環流板進行環流沉降。

    可選的,攪拌反應后生成沉淀和清液,沉淀和清液受液位差流向沉淀區,沉淀和清液通過沉淀區底部出口進去離心機進行分離,得到固廢;其中,離心清液回流入沉析區;同時,沉淀區內的清液和少量沉淀受到緩流板影響,沉淀被阻隔下沉,清液上移,通過上清液溢出口進去上清液區,在上清液區沉降后,通過上清液排出口排出上清液。

    本發明具有如下優點:本發明設計合理,結構巧妙,用于連續處理含氟化物廢水,可解決傳統間歇式反應釜物料不連續,物料容易堵塞,流通不暢,重結晶溶劑不能循環使用,操作工序需間斷作業,耗費大量人力和時間,工作效率低下的問題。

    同時也可克服膜技術過濾,設備投入成本高,單臺設備處理效率低,需要多臺設備并串聯一起使用,同時對廢水濃度要求高,工藝操作難度大,過濾膜為消耗件,后期過濾膜維護成本高的問題。

    本發明使用時含氟化物廢水和沉淀劑均通過進料口進入,進料口可分別控制含氟化物廢水和沉淀劑進入流量;同時通過調節可升降的攪拌器的高度、轉速和攪拌葉形狀,使含氟化物廢水和沉淀劑進入沉析區后在上層迅速反應,而生成的沉淀受攪拌下旋力快速下沉;而沉降物出口連接抽水泵,可控制出料速度,同時沉降物出口設計為倒三角形,方便沉淀物的堆積和集中排出。所述緩流板可有效阻隔液體中沉淀物的上移,所述上清液隔板可阻隔上清液溢出口的上清液直接流出,增加上清液的行程。所述上清液排出口連接抽水泵,可控制出料速度。

    發明人:傅利才;劉孔滿;寧忠培;蔣弟勇;潘永柯;周錫江;辜凱德;徐啟奎
