公布日：2023.03.28
申請日：2022.11.02
分類號：B01F33/83(2022.01)I;B01F35/12(2022.01)I;C02F11/14(2019.01)I
摘要
本發明公開了一種疊螺脫水機絮凝混合槽及其使用方法，屬于污泥脫水設備技術領域。一種疊螺脫水機絮凝混合槽，包括槽體、安裝于槽體底部的支撐架和開設于槽體底部的出料閥，還包括：進料口，開設于槽體頂部，進料口內部設置有破碎組件；固定架，固定安裝于槽體頂部，固定架頂部安裝有轉動電機，轉動電機輸出端穿過固定架并向下延伸；混合機構，設置于槽體內部，混合機構包括第一轉動組件和第二轉動組件，第一轉動組件包括第一錐齒輪和轉動軸，轉動軸連接于第一錐齒輪底部，轉動軸穿過槽體頂部向其內部延伸；本發明可實現對污泥與藥劑的快速混合反應，便于底部污泥與藥劑的快速反應，并且避免粘連，排料迅速。
權利要求書

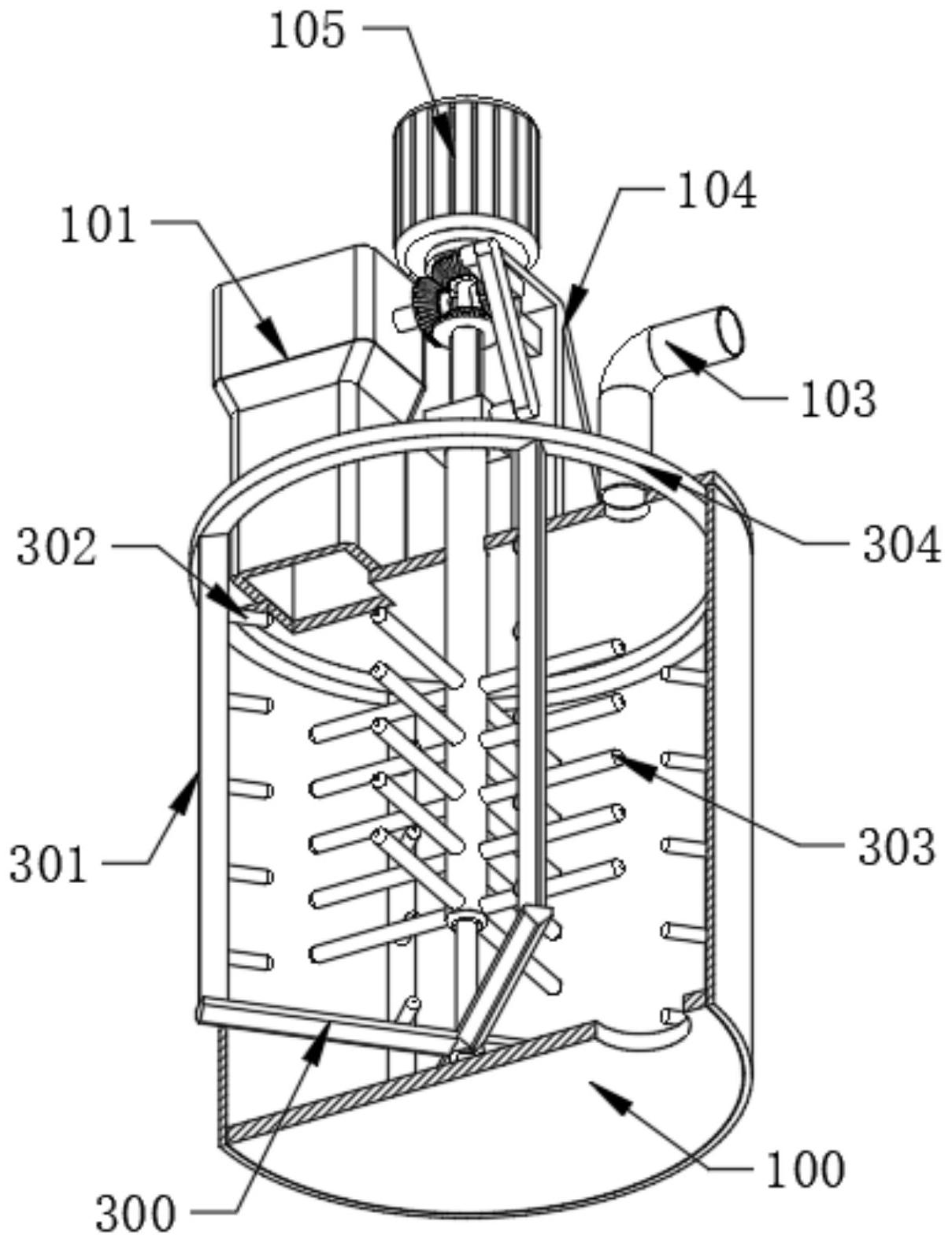

1.一種疊螺脫水機絮凝混合槽，包括槽體(100)、安裝于槽體(100)底部的支撐架和開設于槽體(100)底部的出料閥(102)，其特征在于，還包括：進料口(101)，開設于槽體(100)頂部，所述進料口(101)內部設置有破碎組件，所述槽體(100)頂部設置有進藥管(103)，所述進料口(101)和進藥管(103)均與槽體(100)內部相連通；固定架(104)，固定安裝于槽體(100)頂部，所述固定架(104)頂部安裝有轉動電機(105)，所述轉動電機(105)輸出端穿過固定架(104)并向下延伸；混合機構，設置于槽體(100)內部，所述混合機構包括第一轉動組件和第二轉動組件，所述第一轉動組件和第二轉動組件相配合，所述第一轉動組件包括第一錐齒輪(200)和轉動軸(209)，所述第一錐齒輪(200)轉動連接于固定架(104)，所述第一錐齒輪(200)與轉動電機(105)輸出端相連接，所述轉動軸(209)連接于第一錐齒輪(200)底部，所述轉動軸(209)穿過槽體(100)頂部向其內部延伸；所述第二轉動組件包括第二錐齒輪(203)和驅動套筒(208)，所述驅動套筒(208)固定連接于第二錐齒輪(203)底部，所述第二錐齒輪(203)和驅動套筒(208)均轉動連接于轉動軸(209)外壁，所述驅動套筒(208)外壁設置有花鍵；所述驅動套筒(208)外壁滑動連接有轉動套筒(207)，所述轉動套筒(207)內壁設置有滑槽與花鍵相配合，所述轉動套筒(207)穿過槽體(100)并向其內部延伸，所述轉動套筒(207)與槽體(100)頂蓋活動相連，所述轉動套筒(207)頂部外壁轉動連接有滑動塊(206)，所述滑動塊(206)滑動連接于固定架(104)側壁；所述固定架(104)前端支臂轉動連接有第三錐齒輪(201)，所述第三錐齒輪(201)外側壁固定連接有第一轉動臂(204)，所述第一轉動臂(204)遠離第三錐齒輪(201)的一端轉動連接有第二轉動臂(205)，所述第二轉動臂(205)遠離第一轉動臂(204)的一端轉動連接于滑動塊(206)側壁；所述第三錐齒輪(201)同時與第一錐齒輪(200)和第二錐齒輪(203)相嚙合，所述轉動套筒(207)底部活動連接于轉動軸(209)外壁，所述轉動套筒(207)底部外壁均勻分布有第二攪拌桿(303)，所述第二攪拌桿(303)長度大于第一攪拌桿(302)，所述第二攪拌桿(303)與第一攪拌桿(302)相配合；所述破碎組件包括第四錐齒輪(202)和破碎軸(305)，所述第四錐齒輪(202)轉動連接于固定架(104)前端支臂，所述破碎軸(305)連接于第四錐齒輪(202)外壁，所述第四錐齒輪(202)與第一錐齒輪(200)相嚙合；所述破碎軸(305)穿過進料口(101)外壁并向內部延伸，所述破碎軸(305)延伸端與進料口(101)側壁轉動相連，所述破碎軸(305)外壁均勻分布有破碎刀(306)，所述破碎刀(306)大小與進料口(101)管徑相配合；轉動電機(105)啟動后，轉動電機(105)輸出端帶動第一錐齒輪(200)轉動，第一錐齒輪(200)帶動轉動軸(209)轉動，并同時嚙合帶動第三錐齒輪(201)和第四錐齒輪(202)轉動，第四錐齒輪(202)轉動時，帶動破碎軸(305)轉動，帶動破碎刀(306)轉動，破碎刀(306)對從進料口(101)注入的污泥打散；轉動軸(209)轉動時，轉動軸(209)帶動四組底部刮板(300)進行轉動，四組底部刮板(300)同時帶動四組側壁刮板(301)轉動，進而帶動轉動環(304)轉動，同時側壁刮板(301)所連接的第一攪拌桿(302)對進入槽體(100)內部的污泥和藥劑進行初步混合；第三錐齒輪(201)轉動時同時帶動第一轉動臂(204)和嚙合第二錐齒輪(203)轉動，第二錐齒輪(203)轉動帶動驅動套筒(208)轉動，驅動套筒(208)通過花鍵和滑槽相配合帶動轉動套筒(207)在滑動塊(206)內壁轉動，進而帶動第二攪拌桿(303)轉動，由于第一錐齒輪(200)和第二錐齒輪(203)轉動方向相反，第二攪拌桿(303)與第一攪拌桿(302)轉動方向相反，當第一轉動臂(204)轉動時，帶動第二轉動臂(205)進行轉動，第二轉動臂(205)帶動滑動塊(206)在固定架(104)側壁進行往復滑動，進而滑動塊(206)帶動已經在轉動的轉動套筒(207)進行上下往復的滑動，使得第二攪拌桿(303)在進行轉動的同時，進行上下往復移動混合，使得底部的污泥被快速翻上來進行和藥劑混合。
2.根據權利要求1所述的疊螺脫水機絮凝混合槽，其特征在于，所述第一轉動組件還包括底部刮板(300)和側壁刮板(301)，所述底部刮板(300)一端連接于轉動軸(209)延伸端底部，所述底部刮板(300)與槽體(100)底部相貼合，所述側壁刮板(301)連接于底部刮板(300)遠離轉動軸(209)的一端，所述側壁刮板(301)與槽體(100)內側壁相貼合。
3.根據權利要求2所述的疊螺脫水機絮凝混合槽，其特征在于，所述底部刮板(300)和側壁刮板(301)均對稱設置有四組，四組所述側壁刮板(301)頂部連接有轉動環(304)，所述轉動環(304)轉動連接于槽體(100)內部頂壁，四組所述側壁刮板(301)遠離槽體(100)內壁的一側均勻分布有第一攪拌桿(302)。
發明內容
本發明的目的是為了解決現有技術中在混合污泥的過程中只是普通使用電動帶動攪拌桿轉動，并不能加快混合速度，此外在混合過程中底部的污泥多進行水平方向旋轉，不利于與頂部的藥劑進行充分的混合反應，因而降低了混合速率問題，而提出的一種疊螺脫水機絮凝混合槽。
為了實現上述目的，本發明采用了如下技術方案：
一種疊螺脫水機絮凝混合槽，包括槽體、安裝于槽體底部的支撐架和開設于槽體底部的出料閥，還包括：
進料口，開設于槽體頂部，所述進料口內部設置有破碎組件，所述槽體頂部設置有進藥管，所述進料口和進藥管均與槽體內部相連通；
固定架，固定安裝于槽體頂部，所述固定架頂部安裝有轉動電機，所述轉動電機輸出端穿過固定架并向下延伸；
混合機構，設置于槽體內部，所述混合機構包括第一轉動組件和第二轉動組件，所述第一轉動組件和第二轉動組件相配合，所述第一轉動組件包括第一錐齒輪和轉動軸，所述第一錐齒輪轉動連接于固定架，所述第一錐齒輪與轉動電機輸出端相連接，所述轉動軸連接于第一錐齒輪底部，所述轉動軸穿過槽體頂部向其內部延伸。
優選的，所述第一轉動組件還包括底部刮板和側壁刮板，所述底部刮板一端連接于轉動軸延伸端底部，所述底部刮板與槽體底部相貼合，所述側壁刮板連接于底部刮板遠離轉動軸的一端，所述側壁刮板與槽體內側壁相貼合。
優選的，所述底部刮板和側壁刮板均對稱設置有四組，四組所述側壁刮板頂部連接有轉動環，所述轉動環轉動連接于槽體內部頂壁，四組所述側壁刮板遠離槽體內壁的一側均勻分布有第一攪拌桿。
優選的，所述第二轉動組件包括第二錐齒輪和驅動套筒，所述驅動套筒固定連接于第二錐齒輪底部，所述第二錐齒輪和驅動套筒均轉動連接于轉動軸外壁，所述驅動套筒外壁設置有花鍵。
優選的，所述所述驅動套筒外壁滑動連接有轉動套筒，所述轉動套筒內壁設置有滑槽與花鍵相配合，所述轉動套筒穿過槽體并向其內部延伸，所述轉動套筒與槽體頂蓋活動相連，所述轉動套筒頂部外壁轉動連接有滑動塊，所述滑動塊滑動連接于固定架側壁。
優選的，所述固定架前端支臂轉動連接有第三錐齒輪，所述第三錐齒輪外側壁固定連接有第一轉動臂，所述第一轉動臂遠離第三錐齒輪的一端轉動連接有第二轉動臂，所述第二轉動臂遠離第一轉動臂的一端轉動連接于滑動塊側壁。
優選的，所述第三錐齒輪同時與第一錐齒輪和第二錐齒輪相嚙合，所述轉動套筒底部活動連接于轉動軸外壁，所述轉動套筒底部外壁均勻分布有第二攪拌桿，所述第二攪拌桿長度大于第一攪拌桿，所述第二攪拌桿與第一攪拌桿相配合。
優選的，所述破碎組件包括第四錐齒輪和破碎軸，所述第四錐齒輪轉動連接于固定架前端支臂，所述破碎軸連接于第四錐齒輪外壁，所述第四錐齒輪與第一錐齒輪相嚙合。
優選的，所述破碎軸穿過進料口外壁并向內部延伸，所述破碎軸延伸端與進料口側壁轉動相連，所述破碎軸外壁均勻分布有破碎刀，所述破碎刀大小與進料口管徑相配合。
一種疊螺脫水機絮凝混合槽的使用方法，包括以下步驟：
S1：本裝置在使用時，將污泥排料口與進料口相連通，將出料閥與脫水機相連通，并對本裝置進行固定后啟動轉動電機，并向進料口注入污泥，然后通過進藥管向槽體注入藥劑；
S2：當轉動電機啟動后，轉動電機輸出端會(huì )帶動第一錐齒輪轉動，第一錐齒輪轉動會(huì )帶動轉動軸轉動，并同時嚙合帶動第三錐齒輪和第四錐齒輪轉動，當第四錐齒輪轉動時，會(huì )帶動破碎軸轉動，進而帶動破碎刀轉動，破碎刀對從進料口注入的污泥打散，防止成塊，初步加快混合速度和藥劑反應速率；
S3：當轉動軸轉動時，轉動軸會(huì )帶動四組底部刮板進行轉動，四組底部刮板同時帶動四組側壁刮板轉動，進而帶動轉動環轉動，同時側壁刮板所連接的第一攪拌桿對進入槽體內部的污泥和藥劑進行初步混合；
S4：當第三錐齒輪轉動時會(huì )同時帶動第一轉動臂和嚙合第二錐齒輪轉動，第二錐齒輪轉動會(huì )帶動驅動套筒轉動，驅動套筒通過花鍵和滑槽相配合帶動轉動套筒在滑動塊內壁轉動，進而帶動第二攪拌桿轉動，由于第一錐齒輪和第二錐齒輪轉動方向相反，因此第二攪拌桿與第一攪拌桿轉動方向相反，從而加快污泥混合，當第一轉動臂轉動時，會(huì )帶動第二轉動臂進行轉動，第二轉動臂會(huì )帶動滑動塊在固定架側壁進行往復滑動，進而滑動塊帶動已經在轉動的轉動套筒進行上下往復的滑動，從而使得第二攪拌桿在進行轉動的同時，進行上下往復移動混合，從而進一步加快混合速度，使得底部的污泥被被快速翻上來進行和藥劑混合；
S5：當槽體內污泥和藥劑混合反應完成后，打開出料閥將反應后污泥排出，過程中底部刮板和側壁刮板在混合時防止污泥粘連在槽體內壁不能充分與藥劑反應，在排料時可加快排料速度。
與現有技術相比，本發明提供了一種疊螺脫水機絮凝混合槽，具備以下有益效果：
1、該疊螺脫水機絮凝混合槽，通過設置的第一轉動組件，在進行混合污泥的同時帶動底部刮板和側壁刮板轉動，可使得底部刮板和側壁刮板在混合時防止污泥粘連在槽體內壁不能充分與藥劑反應，在排料時可加快排料速度。
2、該疊螺脫水機絮凝混合槽，通過設置的第二轉動組件，在帶動第二攪拌桿與第一攪拌桿反向轉動配合加快混合速度的同時，還能進行上下往復旋轉，可將底部污泥旋轉至頂部，加快污泥和藥劑混合。
3、該疊螺脫水機絮凝混合槽，通過設置的破碎組件，可在不增加驅動源的情況下，對從進料口注入的污泥打散，防止成塊，初步加快混合速度和藥劑反應速率，并且結構簡單，成本較低。
該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明可實現對污泥與藥劑的快速混合反應，便于底部污泥與藥劑的快速反應，并且避免粘連，排料迅速。
（發明人：周安）
