公布日：2023.12.08
申請日：2023.09.01
分類號：C02F3/10(2023.01)I;B01D53/22(2006.01)I;B01D65/02(2006.01)I;B01D63/04(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要

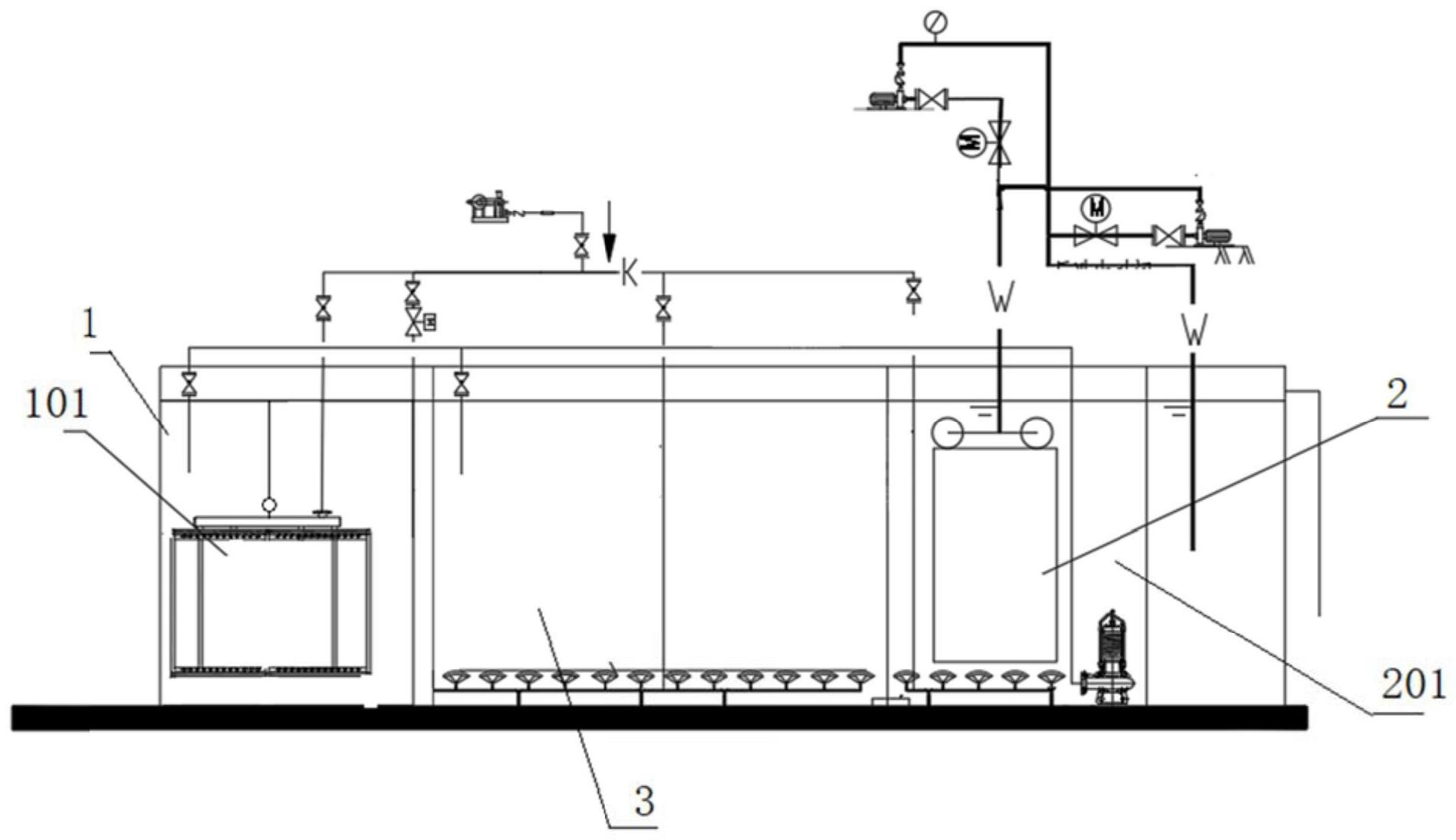

本發明公開了一種MABR耦合MBR的一體化污水處理裝置，包括沿污水流動方向依次設置的MABR反應池及MBR過濾池，所述MABR反應池內設置有MABR組件，所述MBR過濾池內設置有MBR組件，所述MABR反應池與所述MBR過濾池之間設置有耗氧池，所述MABR組件包括兩個膜絲單元，每個膜絲單元均包括相對的兩個中空板，其中一個中空板內腔連通進氣管另一個中空板內腔連通排氣管，兩個所述中空板之間通過數個膜絲連通，所述膜絲端部在所述中空板面上矩陣分布，兩個所述膜絲單元的所述膜絲相互交叉的從彼此的膜絲之間穿過。本發明可以使得兩個膜絲單元的膜絲相對移動，相對移動時，使得交錯的膜絲表面之間相互摩擦，從而使得模式表面的污物被清除掉。
權利要求書
1.一種MABR耦合MBR的一體化污水處理裝置，包括沿污水流動方向依次設置的MABR反應池及MBR過濾池，所述MABR反應池內設置有MABR組件，所述MBR過濾池內設置有MBR組件，所述MABR反應池與所述MBR過濾池之間設置有耗氧池，其特征在于，所述MABR組件包括兩個膜絲單元，每個膜絲單元均包括相對的兩個中空板，其中一個中空板內腔連通進氣管另一個中空板內腔連通排氣管，兩個所述中空板之間通過數個膜絲連通，所述膜絲端部在所述中空板面上矩陣分布，兩個所述膜絲單元的所述膜絲相互交叉的從彼此的膜絲之間穿過。
2.根據權利要求1所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，至少一個所述膜絲單元由移動裝置控制移動，使得兩個所述膜絲單元的膜絲表面之間相對摩擦移動。
3.根據權利要求2所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述移動裝置包括第一連桿與第二連桿，所述第一連桿的兩端分別連接一個所述膜絲單元的兩個所述中空板，所述第二連桿的兩端分別連接另一個所述膜絲單元的兩個所述中空板，所述第一連桿與第二連桿十字交叉的滑動的穿過一固定塊，所述第一連桿與第二連桿由移動機構控制相對所述固定塊的滑動。
4.根據權利要求3所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述移動機構包括傳動帶及設置在所述第一連桿與第二連桿端部的主動帶輪，所述傳動帶圍繞在所述主動帶輪外側，所述固定塊上設置有四個導向帶輪，所述導向帶輪分別位于兩個相鄰主動帶輪之間的所述傳動帶的外側，所述主動帶輪分別由電機控制轉動。
5.根據權利要求4所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述第一連桿與第二連桿端部與所述中空板之間均通過伸縮機構連接。
6.根據權利要求4所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述固定塊下方設置有頂板，所述頂板上設置有在上下方向上穿過兩個所述膜絲單元的膜絲之間的豎向桿，所述豎向桿上設置有刷毛。
7.根據權利要求6所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述豎向桿為豎向管，所述豎向管上分布有排氣孔，所述豎向管與供氣裝置連通。
8.根據權利要求6所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述豎向桿上端部與所述頂板轉動連接，所述豎向桿上端部設置有齒輪，位于同一排的所述豎向桿上的所述齒輪依次嚙合，每一排的端部的所述齒輪同時與一齒條嚙合，其中一個所述齒輪由電機驅動轉動。
9.根據權利要求6所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述頂板為上中空板，所述豎向桿為膜絲，所述膜絲下端連接下中空板。
10.根據權利要求3所述的MABR耦合MBR的一體化污水處理裝置，其特征在于，所述固定塊上設置有吊環。
發明內容
為解決MABR膜絲表面污物難于清理的問題，本發明提出一種MABR耦合MBR的一體化污水處理裝置，能夠較好的實現對膜絲表面的清潔。
本發明采用的技術方案是，設計一種MABR耦合MBR的一體化污水處理裝置，包括沿污水流動方向依次設置的MABR反應池及MBR過濾池，所述MABR反應池內設置有MABR組件，所述MBR過濾池內設置有MBR組件，所述MABR反應池與所述MBR過濾池之間設置有耗氧池，所述MABR組件包括兩個膜絲單元，每個膜絲單元均包括相對的兩個中空板，其中一個中空板內腔連通進氣管另一個中空板內腔連通排氣管，兩個所述中空板之間通過數個膜絲連通，所述膜絲端部在所述中空板面上矩陣分布，兩個所述膜絲單元的所述膜絲相互交叉的從彼此的膜絲之間穿過。
在某些實施方式中，至少一個所述膜絲單元由移動裝置控制移動，使得兩個所述膜絲單元的膜絲表面之間相對摩擦移動。
在某些實施方式中，所述移動裝置包括第一連桿與第二連桿，所述第一連桿的兩端分別連接一個所述膜絲單元的兩個所述中空板，所述第二連桿的兩端分別連接另一個所述膜絲單元的兩個所述中空板，所述第一連桿與第二連桿十字交叉的滑動的穿過一固定塊，所述第一連桿與第二連桿由移動機構控制相對所述固定塊的滑動。
在某些實施方式中，所述移動機構包括傳動帶及設置在所述第一連桿與第二連桿端部的主動帶輪，所述傳動帶圍繞在所述主動帶輪外側，所述固定塊上設置有四個導向帶輪，所述導向帶輪分別位于兩個相鄰主動帶輪之間的所述傳動帶的外側，所述主動帶輪分別由電機控制轉動。
在某些實施方式中，所述第一連桿與第二連桿端部與所述中空板之間均通過伸縮機構連接。
在某些實施方式中，所述固定塊下方設置有頂板，所述頂板上設置有在上下方向上穿過兩個所述膜絲單元的膜絲之間的豎向桿，所述豎向桿上設置有刷毛。
在某些實施方式中，所述豎向桿為豎向管，所述豎向管上分布有排氣孔，所述豎向管與供氣裝置連通。
在某些實施方式中，所述豎向桿上端部與所述頂板轉動連接，所述豎向桿上端部設置有齒輪，位于同一排的所述豎向桿上的所述齒輪依次嚙合，每一排的端部的所述齒輪同時與一齒條嚙合，其中一個所述齒輪由電機驅動轉動。
在某些實施方式中，所述頂板為上中空板，所述豎向桿為膜絲，所述膜絲下端連接下中空板。
在某些實施方式中，所述固定塊上設置有吊環。
與現有技術相比，本發明具有以下有益效果：
1、MBR具有出水水質穩定、剩余污泥量少、占地面積小、池內可有較高的污泥濃度等優點，但是在去除總氮方面短板較為明顯。MABR工藝正好彌補了MBR的不足，在去除總氮方面有著得天獨厚的優勢，同時MABR也具有多方面優勢。
2、MABR耦合MBR一體化污水處理設備，結合了MABR以及MBR的優勢，同時具有高效脫氮、氧利用率高節能降耗、無臭味、出水清澈SS含量低、污泥濃度高、無需外加碳源及內回流、縮小池容、便于安裝、節省成本等優點。
3、所述膜絲端部在所述中空板面上矩陣分布，兩個所述膜絲單元的所述膜絲相互十字交叉的從彼此的膜絲之間穿過，當需要對膜絲表面進行清潔時，可以使得兩個膜絲單元的膜絲相對移動，相對移動時，使得交錯的膜絲表面之間相互摩擦，從而使得模式表面的污物被清除掉，對每個膜絲的清理效果均勻、徹底。同時相互交叉設置的模式不但提高了模式密度，而且也使得膜絲之間具有均勻的間距，便于與污水的均勻接觸，提高凈化效果。
（發明人：陳普慶;王敏;同現鵬;王則寒;張茹霞;汪召樓;梁尚文;劉莉;張水平;王哈利;劉晨皓）
