公布日：2023.12.01
申請日：2023.11.01
分類號：B01D21/24(2006.01)I;B01D35/16(2006.01)I;B01D36/04(2006.01)I
摘要
本發明涉及污水處理領域，公開了一種用于污水處理的分離塔，解決了現有分離塔在排除泥污時，會(huì )浪費大量水資源的問題，包括分離塔體和固定設于分離塔體內部中段部位的多層次過濾柱體，多層次過濾柱體是分離過濾機構，泥水在錐形沉淀底部的內部上升時，能對泥水中混雜的各種不同粒徑以及不同材質的固體物質隔離，多層次過濾柱體的底部還貼合安裝有裝配環，本發明通過清刮機構和振動機構的作用，在進行排污工作時，通過驅動組件讓兩個呈對稱分布的弧形刮板對錐形沉淀底部的內壁刮動，就能將沉淀的泥污往排污管的內部移動，同時，弧形刮板轉動過程中還能觸動振動機構，讓多個敲擊塊敲打多層次過濾柱體的底面，還能讓附著在其底面的泥污掉落。
權利要求書

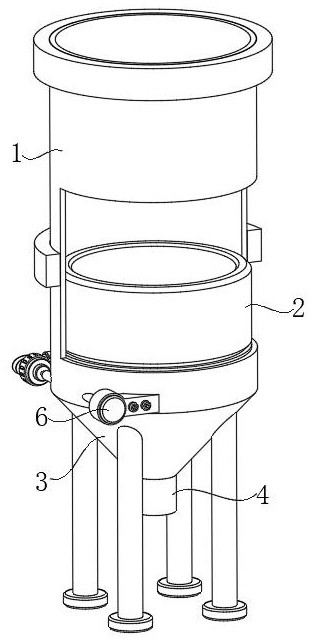

1.一種用于污水處理的分離塔，其特征在于：包括分離塔體（1）和固定設于所述分離塔體（1）內部中段部位的多層次過濾柱體（2），所述多層次過濾柱體（2）的底部還貼合安裝有裝配環（17），且所述裝配環（17）與所述分離塔體（1）為固定連接，所述分離塔體（1）的底部設有錐形沉淀底部（3），且所述錐形沉淀底部（3）的下端固定連通有一個排污管（4）；清刮機構（5），用于對所述錐形沉淀底部（3）底部沉積的淤泥起到清刮排除作用，所述清刮機構（5）設于所述錐形沉淀底部（3）的內側，且所述錐形沉淀底部（3）和所述多層次過濾柱體（2）之間還設有振動機構（7）；間歇性沖水機構（8），用于對所述錐形沉淀底部（3）的內壁間歇性噴水沖刷，所述間歇性沖水機構（8）設于所述多層次過濾柱體（2）和所述錐形沉淀底部（3）之間。
2.根據權利要求1所述的一種用于污水處理的分離塔，其特征在于：所述清刮機構（5）包括固定設于所述分離塔體（1）內壁的限位扣環（10），且所述限位扣環（10）位于所述裝配環（17）的下方，所述限位扣環（10）的下端外表面轉動套接有一個轉動環（11），且所述轉動環（11）的下端面固定設有兩個呈圓周等距分布的弧形刮板（12），且每個所述弧形刮板（12）遠離所述分離塔體（1）軸線的一端均與所述錐形沉淀底部（3）的內壁滑動貼合，所述轉動環（11）與所述分離塔體（1）之間設有驅動組件（6）。
3.根據權利要求2所述的一種用于污水處理的分離塔，其特征在于：所述驅動組件（6）包括固定套接于所述轉動環（11）外部的蝸輪環（13），且所述蝸輪環（13）的外側還嚙合設有一個蝸桿套筒（14），所述蝸桿套筒（14）的內部固定設有驅動軸（15），且所述驅動軸（15）的兩端均轉動貫穿于所述分離塔體（1），所述分離塔體（1）的外部固定安裝有電動機（16），且所述電動機（16）的輸出端與所述驅動軸（15）通過聯軸器對接。
4.根據權利要求2所述的一種用于污水處理的分離塔，其特征在于：所述振動機構（7）包括固定設于所述裝配環（17）內部的十字加固架（18），且所述十字加固架（18）四個分支的下端面均開設有槽口（22），每個所述槽口（22）的內部均固定設有定位柱（23），且所述定位柱（23）的外表面通過扭簧彈性套接有一個轉動塊（24），所述轉動塊（24）的外壁固定設有延伸桿（26），且所述延伸桿（26）與所述十字加固架（18）為平行放置，所述延伸桿（26）遠離所述轉動塊（24）的一端面固定設有敲擊塊（27），且所述敲擊塊（27）的上端面與所述多層次過濾柱體（2）的下端面活動接觸，所述轉動塊（24）的外表面還固定設有凸桿（25），且所述弧形刮板（12）與所述十字加固架（18）之間設有用于撥動所述凸桿（25）的轉動組件。
5.根據權利要求4所述的一種用于污水處理的分離塔，其特征在于：所述轉動組件包括固定設于兩個所述弧形刮板（12）之間的連接桿（19），且所述連接桿（19）的中心部位固定設有一個轉軸（20），所述轉軸（20）的上端轉動嵌于所述十字加固架（18）的內部，且所述轉軸（20）的上端外表面還固定安裝有一個撥桿（21）。
6.根據權利要求4所述的一種用于污水處理的分離塔，其特征在于：所述凸桿（25）與所述延伸桿（26）之間的夾角為銳角。
7.根據權利要求5所述的一種用于污水處理的分離塔，其特征在于：所述間歇性沖水機構（8）包括置于所述錐形沉淀底部（3）內部的多孔噴射頭（29），且所述多孔噴射頭（29）位于所述撥桿（21）的下方，所述多孔噴射頭（29）的一側固定連通有輸水管（28），且所述輸水管（28）固定延伸出所述分離塔體（1）的外部，所述輸水管（28）遠離所述多孔噴射頭（29）的一端設有送水組件（9）。
8.根據權利要求7所述的一種用于污水處理的分離塔，其特征在于：所述送水組件（9）包括固定設于所述分離塔體（1）外壁的密封筒（33），且所述密封筒（33）的內部滑動嵌有活塞盤（34），所述活塞盤（34）遠離所述輸水管（28）的一端固定設有滑動貫穿于所述密封筒（33）的圓頂推桿（35），且所述活塞盤（34）的另一端與所述密封筒（33）之間設有彈簧（36），所述密封筒（33）靠近所述分離塔體（1）軸線的一端與所述輸水管（28）固定對接，且所述密封筒（33）靠近所述分離塔體（1）軸線一端的外表面還固定連通有一根進水管（37），所述輸水管（28）和所述進水管（37）的外表面分別對應裝配有單向閥一（38）和單向閥二（39），所述圓頂推桿（35）與所述驅動軸（15）之間還設有觸動組件。
9.根據權利要求8所述的一種用于污水處理的分離塔，其特征在于：所述觸動組件包括固定設于所述密封筒（33）外側的增速器（30），且所述驅動軸（15）遠離所述電動機（16）的一端與所述增速器（30）的輸入端為固定連接，所述增速器（30）的輸出端固定套接有凸輪（31），且所述凸輪（31）外壁與所述圓頂推桿（35）的端頭活動接觸。
10.根據權利要求9所述的一種用于污水處理的分離塔，其特征在于：所述凸輪（31）的外壁設有凹弧槽（32）。
發明內容
本發明的目的在于提供一種用于污水處理的分離塔，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于污水處理的分離塔，包括分離塔體和固定設于所述分離塔體內部中段部位的多層次過濾柱體，多層次過濾柱體是現有技術中的分離過濾機構，泥水在錐形沉淀底部的內上升時，能對泥水中混雜的各種不同粒徑以及不同材質的固體物質隔離，所述多層次過濾柱體的底部還貼合安裝有裝配環，且所述裝配環與所述分離塔體為固定連接，所述分離塔體的底部設有錐形沉淀底部，且所述錐形沉淀底部的下端固定連通設有一個排污管；清刮機構，用于對所述錐形沉淀底部沉積的淤泥起到清刮排除作用，所述清刮機構設于所述錐形沉淀底部的內側，且所述錐形沉淀底部和所述多層次過濾柱體之間還設有振動機構；間歇性沖水機構，用于對所述錐形沉淀底部的內壁進行間歇性噴水沖刷，所述間歇性沖水機構設于所述多層次過濾柱體和所述錐形沉淀底部之間。
優選的，所述清刮機構包括固定設于所述分離塔體內壁的限位扣環，且所述限位扣環位于所述裝配環的下方，所述限位扣環的下端外表面轉動套接有一個轉動環，且所述轉動環的下端面固定設有兩個呈圓周等距分布的弧形刮板，且每個所述弧形刮板遠離所述分離塔體軸線的一端均與所述錐形沉淀底部的內壁滑動貼合，所述轉動環與所述分離塔體之間設有驅動組件，在對沉淀的泥污通過排污管排出時，可以將轉動環驅動，讓弧形刮板對錐形沉淀底部的內壁清刮，提高泥污排出的效率。
優選的，所述驅動組件包括固定套接于所述轉動環外部的蝸輪環，且所述蝸輪環的外側還嚙合設有一個蝸桿套筒，所述蝸桿套筒的內部固定設有驅動軸，且所述驅動軸的兩端均轉動貫穿于所述分離塔體，所述分離塔體的外部固定安裝有電動機，且所述電動機的輸出端與所述驅動軸通過聯軸器對接，電動機通過驅動軸使蝸桿套筒轉動時，通過蝸桿套筒與蝸輪環的嚙合，就能讓轉動環旋轉。
優選的，所述振動機構包括固定設于所述裝配環內部的十字加固架，且所述十字加固架四個分支的下端面均開設有槽口，每個所述槽口的內部均固定設有定位柱，且所述定位柱的外表面通過扭簧彈性套接有一個轉動塊，所述轉動塊的外壁固定設有延伸桿，且所述延伸桿與所述十字加固架為平行放置，所述延伸桿遠離所述轉動塊的一端面固定設有敲擊塊，且所述敲擊塊的上端面與所述多層次過濾柱體的下端面活動接觸，所述轉動塊的外表面還固定設有凸桿，且所述弧形刮板與所述十字加固架之間設有用于撥動所述凸桿的轉動組件，其中扭簧的作用能夠給轉動塊施加一個基礎彈力，能夠讓敲擊塊在正常狀態下時，與多層次過濾柱體的底面貼合緊密。
優選的，所述轉動組件包括固定設于兩個所述弧形刮板之間的連接桿，且所述連接桿的中心部位固定設有一個轉軸，所述轉軸的上端轉動嵌于所述十字加固架的內部，且所述轉軸的上端外表面還固定安裝有一個撥桿，當弧形刮板帶著連接桿旋轉時，其撥桿就能對凸桿撥動，讓轉動塊發生轉動。
優選的，所述凸桿與所述延伸桿之間的夾角為銳角，讓兩者互為銳角關系是為了保證撥桿在轉動過程中，能夠對凸桿有效的撥動，讓延伸桿擺動開。
優選的，所述間歇性沖水機構包括置于所述錐形沉淀底部?jì)炔康亩嗫讎娚漕^，且所述多孔噴射頭位于所述撥桿的下方，所述多孔噴射頭的一側固定連通有輸水管，且所述輸水管固定延伸出所述分離塔體的外部，所述輸水管遠離所述多孔噴射頭的一端設有送水組件，多孔噴射頭通入高壓水流時，可以在多層次過濾柱體和錐形沉淀底部之間噴射多角度的水柱，輔助弧形刮板對泥污清除。
優選的，所述送水組件包括固定設于所述分離塔體外壁的密封筒，且所述密封筒的內部滑動嵌有活塞盤，所述活塞盤遠離所述輸水管的一端固定設有滑動貫穿于所述密封筒的圓頂推桿，且所述活塞盤的另一端與所述密封筒之間設有彈簧，所述密封筒靠近所述分離塔體軸線的一端與所述輸水管固定對接，且所述密封筒靠近所述分離塔體軸線一端的外表面還固定連通有一根進水管，所述輸水管和所述進水管的外表面分別對應裝配有單向閥一和單向閥二，所述圓頂推桿與所述驅動軸之間還設有觸動組件，其中單向閥一的流通方向為密封筒至多孔噴射頭單向流通，而單向閥二的流通方向為進水管至密封筒的內部單向流動，進水管的下端可以與外界的水箱連接。
優選的，所述觸動組件包括固定設于所述密封筒外側的增速器，且所述驅動軸遠離所述電動機的一端與所述增速器的輸入端為固定連接，所述增速器的輸出端固定套接有凸輪，且所述凸輪外壁與所述圓頂推桿的端頭活動接觸，增速器的作用在于驅動軸的緩慢轉動能夠讓凸輪快速轉動，對圓頂推桿高頻的推動。
優選的，所述凸輪的外壁設有凹弧槽，凹弧槽的設計對圓頂推桿的圓頂頭有一定的包裹作用，這樣能夠保證凹弧槽對圓頂推桿推動的穩定性。
與現有技術相比，本發明的有益效果是：1、本發明通過清刮機構和振動機構的作用，在進行排污工作時，通過驅動組件讓兩個呈對稱分布的弧形刮板對錐形沉淀底部的內壁刮動，就能將沉淀的泥污往排污管的內部移動，同時，弧形刮板轉動過程中還能觸動振動機構，讓多個敲擊塊敲打多層次過濾柱體的底面，還能讓附著在其底面的泥污掉落；2、本發明中的間歇性沖水機構在送水組件的作用下，能通過多孔噴射頭對著錐形沉淀底部的內部多角度的間歇性噴射水柱，可以配合清刮機構更好的對泥污清除，且能最大程度的減少水資源的浪費。
（發明人：牛貝貝;李文雋;李帥辰;耿娜;李華;楚尊;張俊飛;葛靜;黨中才;靳暉;楊波）
